KH-FPC0.5-H1.2SMT-20P-QCHF FPC-Steckverbinder: Ermöglicht hochdichte Schaltungsverbindungen

KH-FPC0.5-H1.2SMT-20P-QCHF ist ein leistungsstarker, flexibler Leiterplattenverbinder (FPC), der von KinghelmMit einem präzisen Rastermaß von 0.5 mm und einer 20-poligen Kontaktkonfiguration unterstützt es doppelseitige Kontakte sowie Kontaktstrukturen mit Ober- und Unterseite für optimale Kompatibilität. Das Produkt verfügt über ein Flip-Lock-Design (Einstecken von vorne, Verriegeln durch Klappen von hinten) und ist in horizontaler SMT-Oberflächenmontage gefertigt. Dank seiner geringen Bauhöhe von nur 1.2 mm bietet es eine kompakte Bauweise, stabile Verbindungen und eine einfache Installation.

Es findet breite Anwendung in Präzisionselektronikgeräten mit hohen Anforderungen an Platzbedarf und Zuverlässigkeit, darunter Unterhaltungselektronik, Smart Wearables, Automobilmodule, industrielle Steuerungssysteme und medizinische Instrumente.

Produktspezifikationen

1. Branchenhintergrund: Wachsende Nachfrage nach flexiblen Steckverbindern

Unterhaltungselektronik, Smart Wearables, Automobilelektronik und industrielle Steuerungssysteme entwickeln sich kontinuierlich hin zu dünneren, kleineren und dichteren Bauformen. Als wichtige Verbindung zwischen flexiblen Kabeln und Leiterplatten gewinnen FPC-Steckverbinder (Flexible Printed Circuit) zunehmend an Bedeutung.

FPCs (flexible Leiterplatten) bestehen aus flexiblen Isoliersubstraten und bieten entscheidende Vorteile wie Biegsamkeit, Faltbarkeit, geringes Gewicht und ultradünne Bauweise. Sie finden breite Anwendung in verschiedenen Elektronikprodukten. Laut Marktprognosen wurde der globale Markt für FFC- und FPC-Steckverbinder im Jahr 2025 auf rund 3.915 Milliarden US-Dollar geschätzt und soll bis 2033 auf 6.499 Milliarden US-Dollar anwachsen, was einer durchschnittlichen jährlichen Wachstumsrate von 6.54 % entspricht.

Vor diesem Hintergrund erfreuen sich FPC-Steckverbinder mit präziser Rasterteilung, extrem flachem Design und komfortabler Bedienung zunehmender Beliebtheit bei Elektronikentwicklungsingenieuren.

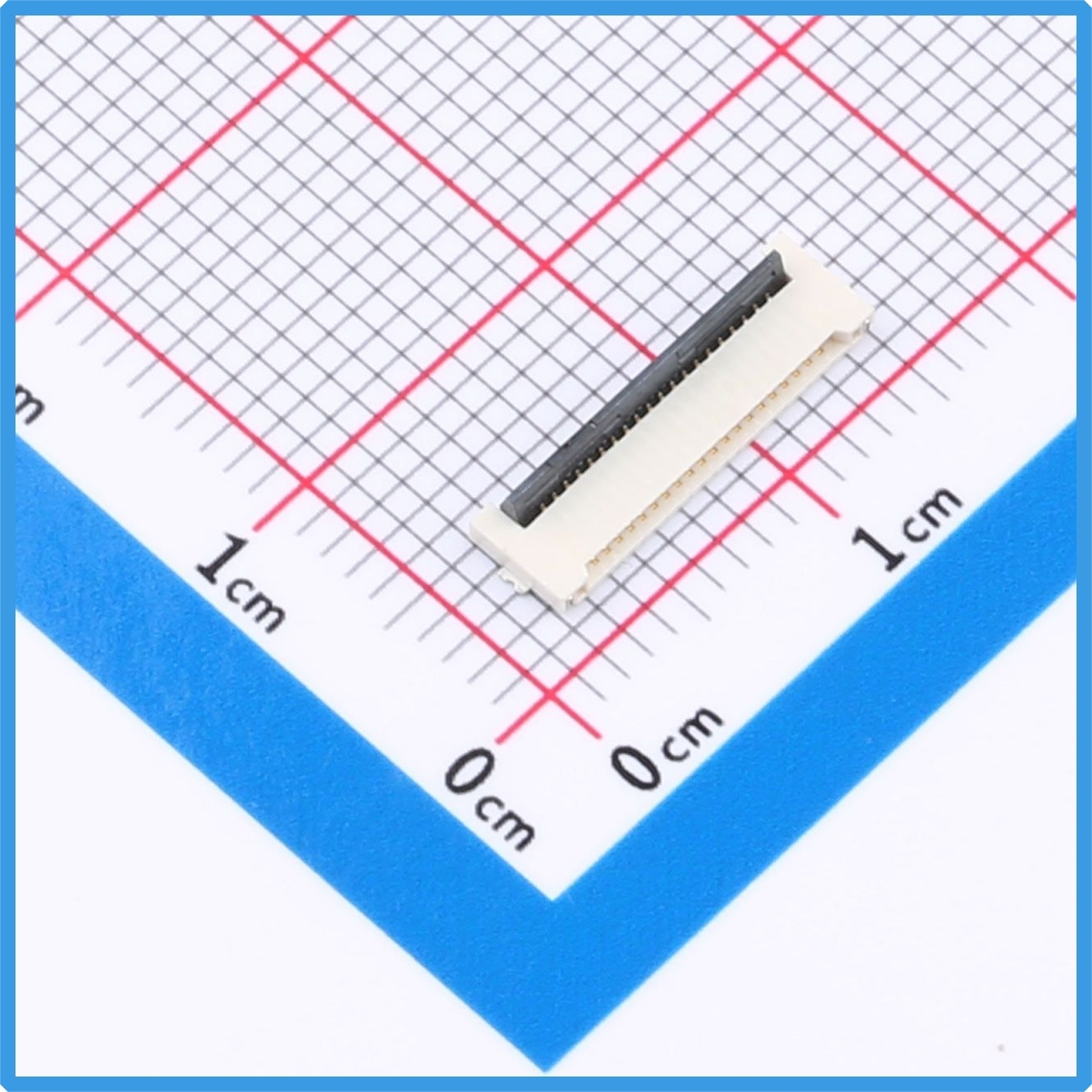

Kinghelm KH-FPC0.5-H1.2SMT-20P-QCHF Produktbild

2. Kernspezifikationen und Funktionen

Das Kinghelm Der KH-FPC0.5-H1.2SMT-20P-QCHF ist ein 20-poliger FPC-Steckverbinder mit 0.5 mm Rastermaß, der sowohl beidseitige als auch oben- und untenliegende Kontaktkonfigurationen unterstützt. Er verfügt über eine Klappverriegelung mit frontseitiger Einsteckung und rückseitiger Klappverriegelung sowie ein horizontales SMD-Oberflächenmontagedesign.

Mit einer Bauhöhe von nur 1.2 mm ist dieser Steckverbinder ideal für Anwendungen, die ein besonders flaches Profil erfordern. Er ist für flexible Kabel mit einem Durchmesser von 0.3 mm geeignet und verwendet hochwertige Phosphorbronze-Kontakte. Das Produkt hat eine Nennspannung von 50 V und einen Betriebstemperaturbereich von -25 °C bis +85 °C. Die Lieferung erfolgt in Gurtverpackung. Der Steckverbinder ist eine besonders flache Lösung im Bereich der FFC/FPC-Steckverbinder.

3. Klappverschluss mit Fronteinführung und Heckklappenkonstruktion

Der KH-FPC0.5-H1.2SMT-20P-QCHF verfügt über einen Klappverschluss, der zu seinen wichtigsten Konstruktionsmerkmalen zählt. Bei der Montage wird das FPC-Kabel zunächst von vorne in den Kontaktbereich des Steckers eingeführt. Anschließend wird die obere Abdeckung nach unten geklappt, um das Kabel sicher zu fixieren.

Dieser Mechanismus ermöglicht eine schnelle Kabelinstallation sowohl bei manueller Montage als auch in automatisierten Produktionsumgebungen. Die Klappverriegelung erlaubt zudem eine bequeme Sichtprüfung des Kontaktzustands und reduziert so effektiv das Risiko eines fehlerhaften oder falsch ausgerichteten Einsteckens.

Im Vergleich zu herkömmlichen Schiebe- oder Seitenverschlusskonstruktionen spart der Klappverschluss Platz und verbessert gleichzeitig die Betriebsstabilität und Montageeffizienz. Er eignet sich besonders für die Serienfertigung. Die Verriegelungsabdeckung erhöht zudem die Vibrationsfestigkeit und den Kabelhalt und gewährleistet so eine stabile elektrische Verbindung auch im Langzeitbetrieb oder unter anspruchsvollen Umgebungsbedingungen.

Aus mechanischer Sicht verfügt der Hauptkörper des FPC-Steckverbinders mit Fronteinführung und rückseitiger Klappfunktion über offene Haken auf beiden Seiten. Die Enden der Abdeckung sind mit Drehgelenken versehen, die in diese Haken eingreifen und so eine Drehung der Abdeckung relativ zum Steckverbinderkörper ermöglichen. Die Abdeckung beinhaltet einen Befestigungsbereich, der Druck auf die Anschlüsse ausübt und dadurch den erforderlichen Anpressdruck erzeugt, damit die Anschlussarme das flexible Kabel sicher fixieren können.

Die Richtung der Kraft, die beim Ziehen des Kabels auf den Befestigungsbereich wirkt, unterscheidet sich von der Richtung, die zum Öffnen der Abdeckung erforderlich ist. Diese Konstruktion ermöglicht verschiedene Kabelverlegewinkel und trägt dazu bei, ein versehentliches Öffnen der Abdeckung zu verhindern, insbesondere wenn Kräfte nach oben oder unten auf das flexible Kabel wirken.

4. Präzises 0.5-mm-Raster und beidseitige Kontaktierung

Die feine Rasterteilung von 0.5 mm erfüllt die Anforderungen hochdichter Schaltungslayouts. Da der Platz auf Leiterplatten immer knapper wird, ermöglicht diese Rasterteilung die Integration von mehr Anschlusspunkten auf kompakter Fläche.

Im Vergleich zu Steckverbindern mit größerem Rastermaß ermöglicht ein Rastermaß von 0.5 mm eine höhere Leiterbahndichte bei gleicher Breite und trägt so zur Optimierung der Leiterplattengröße bei. Verglichen mit noch feineren Rastermaßen lassen sich Fertigungstoleranzen, Montagestabilität und Langzeitstabilität leichter kontrollieren.

Beim KH-FPC0.5-H1.2SMT-20P-QCHF sind 20 Kontakte kompakt mit einem Rastermaß von 0.5 mm angeordnet. Diese Konfiguration gewährleistet die Mehrkanal-Signalübertragung und bietet Ingenieuren gleichzeitig mehr Flexibilität bei der Produkt- und Leiterplattenentwicklung.

Die beidseitige Kontaktierung an Ober- und Unterseite verbessert Kompatibilität und Zuverlässigkeit. Das FPC-Kabel gewährleistet eine stabile elektrische Leitfähigkeit sowohl bei oberer als auch bei unterer Kontaktierung und reduziert so die Einschränkungen hinsichtlich der Einbaurichtung. Die Konstruktion, die keine Unterscheidung zwischen Vorwärts- und Rückwärtsrichtung vornimmt, vereinfacht die Montage und minimiert Bedienungsfehler.

Dank der doppelseitigen Kontaktkonstruktion an Ober- und Unterseite bleibt die Verbindung auch dann zuverlässig, wenn eine Kontaktfläche durch Verschmutzung beeinträchtigt ist. Die doppelseitige Kontaktstruktur umschließt beide Seiten des FPC-Kabels, wodurch die effektive Kontaktfläche im Vergleich zu einseitigen Kontaktkonstruktionen vergrößert und das Risiko von Wackelkontakten reduziert wird. So wird eine stabile Verbindung auch in vibrationsanfälligen Umgebungen gewährleistet.

5. Extrem niedrige Bauhöhe von 1.2 mm über der Platine und horizontale Montage

Der KH-FPC0.5-H1.2SMT-20P-QCHF ragt nur 1.2 mm über die Leiterplatte hinaus und eignet sich daher ideal für ultradünne, flache Anwendungen. Da elektronische Geräte zunehmend schlankere Designs erfordern, können flache Steckverbinder die Gesamtbauhöhe deutlich reduzieren und die Platzausnutzung zwischen Leiterplatte und Komponenten wie Displays, Kameras und Akkus verbessern.

Dank der kompakten Höhe von 1.2 mm kann der Stecker in höhenbeschränkte Module integriert werden, ohne dass die Funktionalität beeinträchtigt wird.

Die horizontale Montagekonfiguration hält den Stecker parallel zur Leiterplatte, wodurch die Gesamthöhe reduziert und gleichzeitig die mechanische Festigkeit nach dem Löten verbessert wird. Für automatisierte SMT-Fertigungslinien ist das SMD-Gehäuse vollständig mit Standardfertigungsprozessen kompatibel und trägt so zu einer höheren Produktionseffizienz und Montagekonsistenz bei.

Im Vergleich zu herkömmlichen vertikalen Steckverbindern erstreckt sich die horizontale Struktur entlang der Leiterplattenoberfläche und begrenzt so effektiv die Gesamthöhe der Baugruppe. Die Gurtverpackung ist zudem speziell für automatisierte Bestückungsautomaten konzipiert, wodurch der manuelle Aufwand reduziert und eine gleichbleibende Serienproduktion ermöglicht wird.

6. Elektrische Leistungsfähigkeit und Zuverlässigkeit

Hinsichtlich der elektrischen Leistungsfähigkeit weist der KH-FPC0.5-H1.2SMT-20P-QCHF eine Nennspannung von 50 V und einen Betriebstemperaturbereich von -25°C bis +85°C auf.

Die Kontakte bestehen aus Phosphorbronze und bieten dadurch eine gute elektrische Leitfähigkeit und Korrosionsbeständigkeit. Das SMD-Gehäuse gewährleistet gleichmäßige und zuverlässige Lötverbindungen und reduziert Ausfälle durch manuelle Lötfehler.

Die durchdachte Kontaktstruktur trägt zu einer stabilen Signalübertragung bei und minimiert die Auswirkungen schlechter Kontaktbedingungen. Für Niederspannungsanwendungen erfüllt der Steckverbinder die Anforderungen gängiger Steuersignal- und Datenverbindungsanwendungen.

7. Kinghelm Markenstärke

Kinghelm Das Unternehmen wurde 2007 gegründet und ist ein nationales Hightech-Unternehmen. Es ist Mitglied der China Satellite Navigation Association, der China Information Industry Chamber of Commerce und der Guangdong Connector Association.

Kinghelm spezialisiert auf Technologieforschung, Produktentwicklung, Fertigung, Vertrieb und Service für Mikrowellen- und HF-Signalübertragungs- und -empfangsprodukte, miniaturisierte elektronische Steckverbinder und Verbindungssysteme.

Das technische Team des Unternehmens besteht aus Fachleuten der Tsinghua-Universität und der Universität für Elektronische Wissenschaft und Technologie Chinas. Das Unternehmen ist nach ISO 9001 zertifiziert und erfüllt die europäischen RoHS- und REACH-Standards.

Das Kinghelm Das KH-Produktsortiment umfasst drei Hauptkategorien: BeiDou/GPS-Antennen und HF-Adapter; elektrische und Datensignal-Steckverbinder, Klemmen und Stecker; sowie kundenspezifische Kabelbäume für Automobile und Motorräder, Industrie- und Medizin-Steckverbinder und spezielle Antennensteckverbinder.

Kinghelm Die Produkte werden in großem Umfang in neuen Energiefahrzeugen, intelligenten Terminals, Smart Cities, dem industriellen Internet, medizinischen Geräten und der kommerziellen Luft- und Raumfahrt eingesetzt.

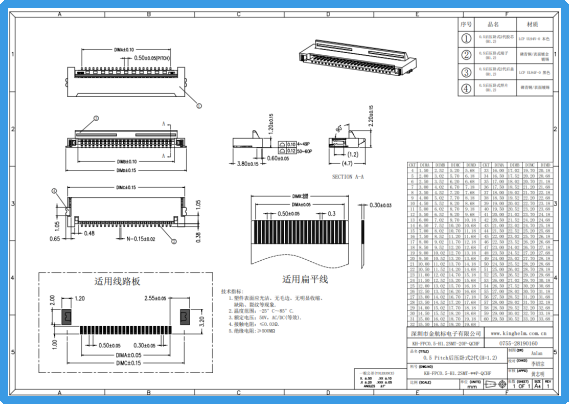

Kinghelm Datenblatt KH-FPC0.5-H1.2SMT-20P-QCHF

8. Typische Anwendungen

Aufgrund seiner strukturellen Merkmale und Spezifikationen eignet sich das KH-FPC0.5-H1.2SMT-20P-QCHF für eine Vielzahl kompakter elektronischer Geräte. Typische Anwendungsgebiete sind:

• Signalverbindungen zwischen Anzeigemodulen und Hauptsteuerplatinen
• Flexible Kabelverbindungen zwischen Kameramodulen und Hauptplatinen
• Anschlüsse von Displaymodulen in intelligenten Wearables und tragbaren Endgeräten
• Kleine, flexible Kabelverbindungen in tragbaren elektronischen Geräten
• Kurzstrecken-Flexverbindungen in Automobilmodulen und Instrumententafeln
• Miniaturisierte industrielle Sensormodule
• Unterhaltungselektronik wie z. B. Spielcontroller
• Datenübertragungsschnittstellen zwischen Hauptplatinen und Tochterplatinen

Ob in Smartphones, Bluetooth-Kopfhörern, Drohnen, industriellen Steuerplatinen oder medizinischen Testgeräten verwendet, Kinghelm KH-FPC0.5-H1.2SMT-20P-QCHF weist eine ausgezeichnete Anpassungsfähigkeit auf.

9. Fazit

Das Kinghelm Der KH-FPC0.5-H1.2SMT-20P-QCHF ist ein Hochleistungs-FPC-Steckverbinder, der eine präzise Rasterung, ein ultradünnes Profil, einen Flip-Lock-Mechanismus und eine doppelseitige Kontaktstruktur vereint.

Seine wichtigsten Merkmale – darunter ein Rastermaß von 0.5 mm, eine Bauhöhe von 1.2 mm über der Platine und eine Klappverriegelung – zeugen von hervorragender technischer Präzision und bieten gleichzeitig ein ausgewogenes Verhältnis zwischen Installationskomfort und langfristiger Verbindungsstabilität.

Für Hersteller, die eine höhere Zuverlässigkeit und Leistung anstreben, ist dies Kinghelm FPC-Steckverbinder können eine wichtige Komponente zur Verbesserung der Produktqualität und zur Optimierung des Strukturdesigns darstellen. Da moderne Elektronikprodukte immer kompakter und funktional integrierter werden, gewinnen hochdichte und hochpräzise Steckverbinder wie der KH-FPC0.5-H1.2SMT-20P-QCHF in Elektronikdesigns der nächsten Generation zunehmend an Bedeutung.
