KH-A42002-2X6A Kablo-Kart Bağlantı Başlığı: 7A/600V Çift Sıralı Delikli Konnektör için Endüstriyel Sınıf, Güvenilir Bir Seçenek

Endüstriyel elektronik ve yüksek güvenilirlik gerektiren ekipmanlarda, kablo-kart bağlantı noktaları genellikle en az göze çarpan ancak en kritik bileşenlerdir. Doğal olarak dikkat çeken bir ana kontrol çipi veya ağır yüklere dayanacak şekilde tasarlanmış bir güç cihazının aksine, bir bağlantı noktası önemsiz görünebilir. Ancak her malzeme seçimi ve her pin düzeni, titreşim, sıcaklık değişimleri ve akım dalgalanmaları altında tüm sistemin uzun vadeli performansını doğrudan etkiler.

KH-A42002-2X6A fişli kablo-kart bağlantı başlığı Kinghelm Bu ürün, "gizli değeri" bir üst seviyeye taşıyan türden bir üründür. Gösterişli olmaya çalışmaz. Bunun yerine, sağlam elektrik performansı, özenli yapısal tasarım ve dikkatlice seçilmiş malzemeler aracılığıyla güvenilir bir bağlantı çözümü sunar.

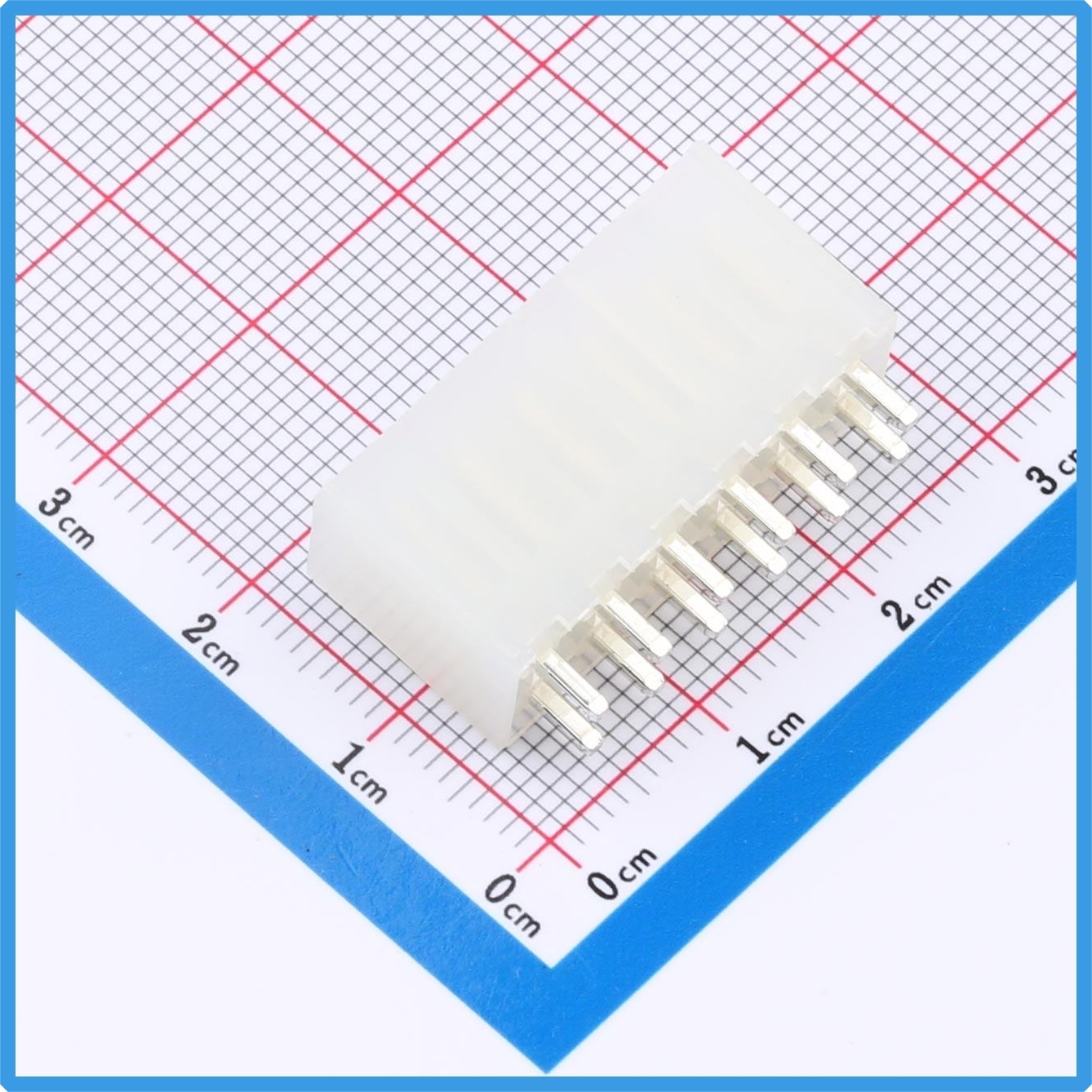

Kinghelm KH-A42002-2X6A Ürün Resmi

7A Akım Taşıma Kapasitesi: Kompakt Bir Pakette Yüksek Performans

Tüketici sınıfı konektörler genellikle yalnızca 2A ila 5A arasında akım taşıyacak şekilde tasarlanmıştır. Ancak, ekipmanın motorları, ısıtıcıları veya hızlı enerji depolama dönüştürme devrelerini çalıştırması gerektiğinde, 7A kritik bir eşik haline gelir. 4.2 mm standart aralık ve çift sıralı 2×6P konfigürasyonuna dayanan KH-A42002-2X6A, 7A'lık nominal sürekli akım kapasitesi sağlar.

Bu rakam tesadüfi değildir. Pirinç kontaklarının düşük direnç özellikleri ve kalay kaplamanın sağladığı oksidasyon direnci ve kararlılığı ile desteklenmektedir . Pirinç, yeterli elastik deformasyon kabiliyeti sağlayarak, kontakların tekrarlanan takma ve çıkarma döngülerinden sonra bile yeterli temas kuvvetini korumasına yardımcı olur. Kalay kaplama, uzun süreli akım taşıma ve ısıtma-soğutma döngüleri sırasında kararlı bir temas arayüzünün korunmasına yardımcı olarak, yüksek dirençli oksit oluşumu riskini azaltır ve sıcaklık artışının güvenli bir aralıkta kalmasına yardımcı olur.

Bu arada, 600V anma gerilimi Bu konektör, geleneksel sinyal konektörlerinin kapsamının ötesine geçerek, yardımcı güç kaynaklarını, sürücü devrelerini ve diğer yüksek voltajlı uygulamaları güvenle işleyebilmesini sağlar. Tek bir konektör modeliyle, tasarımcılar hem sinyal hem de güç iletimini karşılayabilir ve malzeme yönetimini önemli ölçüde basitleştirebilirler.

Sıcaklık ve Güvenlik: Malzeme Bilimi Aracılığıyla Çevresel Zorlukların Ele Alınması

Endüstriyel ekipmanlar nadiren yumuşak koşullarda çalışır. Kuzey kışlarında sıfırın altındaki dış mekan ekipman muhafazalarından , güneydeki fabrikalarda kapalı kontrol kutularının içinde biriken yüksek sıcaklıklara kadar, konektörler -25°C ile +85°C arasındaki geniş bir çalışma sıcaklığı aralığında boyutsal kararlılık ve yalıtım güvenilirliğini korumalıdır.

KH-A42002-2X6A, yalıtım malzemesi olarak PA66 (naylon 66) kullanır . Bu malzeme, yüksek sıcaklıklarda mükemmel sürünme direnci ve nispeten düşük nem emilimi sunar. Tekrarlanan termal döngülerden sonra bile, gövde çatlama, deformasyon veya gevşemeye daha az eğilimlidir.

Ürün, alev geciktiricilik açısından UL94 V-2 derecesine sahiptir. Anormal ısınma durumunda, alev yayılımını etkili bir şekilde geciktirebilir ve aşağı akış koruma devreleri için ek tepki süresi sağlayabilir.

Malzeme özelliklerine dair bu dikkatli anlayış, şunu yansıtmaktadır: KinghelmUzun vadeli güvenilirliğe yönelik daha derin bir yaklaşım: Her kategoride en yüksek puanı hedeflemek yerine, ürün, gerçek çalışma koşullarına iyi uyum sağlayan ve büyük ölçekli üretimle doğrulanmış olgun çözümler kullanır.

Şeffaf Konut Tasarımı: Üretim ve Denetim Verimliliğini Küçük Ama Anlamlı Şekillerde İyileştirme

Konnektör görünümlerinin giderek birbirine benzediği bir dönemde, KH-A42002-2X6A şeffaf renkli bir gövdeye sahip . Görünüşte basit olan bu tasarım değişikliği, aslında üretim ve bakım gereksinimlerinin dikkatli bir şekilde değerlendirilmesini yansıtıyor.

Daha verimli görsel inceleme: Dalga lehimleme işleminden sonra, şeffaf gövde lehimin ıslanmasını, lehim sıçramalarını, lehim kalıntılarını ve diğer olası kusurları gözlemlemeyi kolaylaştırır. Üretim kalite kontrol uzmanları, büyütme veya X-ışını incelemesine ihtiyaç duymadan, ilk ürün doğrulama ve örnekleme incelemelerini hızlı bir şekilde tamamlayabilirler.

Daha sezgisel sorun giderme: Ekipman onarımı sırasında mühendisler, gereksiz lehim sökme ihtiyacını azaltmak ve ikincil hasarı önlemek için terminalleri gövde üzerinden inceleyerek oksidasyon veya yabancı madde olup olmadığını kontrol edebilirler.

Daha net malzeme yönetimi: Birden fazla konnektör modelinin işlendiği üretim hatlarında, şeffaf renk operatörlerin bu belirli konnektörü hızlı bir şekilde tanımlamasına yardımcı olarak malzeme karışıklığı riskini azaltır.

Bu detay, konektörü yalnızca "pasif bir bileşen" olmaktan çıkarıp, üretim sürecine aktif olarak yardımcı olan bir araca dönüştürüyor. Müşterilerin gerçek dünyadaki zorluklarını dinleyerek geliştirilen pratik bir yenilik.

Kompakt Boyutlar ve Delikli Yapının Tasarım Felsefesi

KH-A42002-2X6A konnektörünün toplam yüksekliği (Z ekseni) 12.8 mm ve kart tarafındaki taban genişliği (Y ekseni) 11.4 mm'dir . Çift sıralı 12 pinli bir konfigürasyon için bu boyutlar orta düzeyde bir profil temsil eder. Konnektör, çoğu standart muhafazanın yükseklik sınırlamalarını karşılayabilirken, altında kablo yönlendirme veya diğer bileşenler için yeterli alan bırakır.

Yüzey montaj teknolojisi yerine delikli (DIP) pinler kullanır . Bu, muhafazakar bir seçim değil, titreşime eğilimli ortamlara bilinçli bir uyumdur. Lehimlendikten sonra, delikli yapı, PCB üzerinden mekanik ve metalurjik bir bağlantı oluşturarak, tipik SMT lehim bağlantılarından daha yüksek mekanik çekme direnci sağlar. Bu da onu özellikle güç modülleri, endüstriyel kontrol kartları ve sık sık mekanik şoka maruz kalan diğer uygulamalar için uygun hale getirir.

Aynı zamanda, delikli tasarım, manuel lehimlemeyi ve yeniden işlemeyi kolaylaştırarak, özellikle küçük partiler halinde ve yüksek çeşitlilikte üretim yapılan ortamlar için uygun hale getirir.

Marka Mirası: Neredeyse Yirmi Yıllık Teknik Deneyimin Uygulamaya Geçirilmesi

Kinghelm, Ulusal Yüksek Teknoloji ŞirketiMikrodalga/RF ve konektör Ar-Ge alanında yaklaşık yirmi yıllık deneyime sahip olan şirket, teknik ekibinde Tsinghua Üniversitesi ve Çin Elektronik Bilim ve Teknoloji Üniversitesi gibi tanınmış kurumlardan profesyonelleri de bünyesinde barındırmaktadır.

KH-A42002-2X6A, tasarımdan seri üretime kadar titiz malzeme doğrulama, tuz püskürtme testi ve eşleşme döngüsü testlerinden geçmiştir. Tüm hammaddeler RoHS ve REACH çevre gerekliliklerine uygundur.

KinghelmDongguan'daki laboratuvarı ve Guangxi'deki akıllı üretim tesisi, ürün tutarlılığını ve parti bazında izlenebilirliği sağlamaya yardımcı olur. Hammadde tedarikinden nihai sevkiyata kadar uzanan bu uçtan uca kontrol, KH-A42002-2X6A'nın güvenilir bir sistem düzeyinde bağlantı çözümü olarak hizmet vermesinin temelini oluşturur.

Tipik Uygulamalar: Güvenilir Bağlantılarla Daha Fazla Değer Yaratmak

7A/600V temel özellikleri ve geniş çalışma sıcaklığı aralığıyla KH-A42002-2X6A, aşağıdaki gibi uygulamalarda yaygın olarak kullanılabilir:

• Akıllı elektrik sayaçları ve yoğunlaştırıcılar: Çift sıralı 12 pinli yapılandırma, aynı anda güç girişlerini ve iletişim sinyallerini taşıyabilirken, şeffaf gövde, sayaç sevkiyatından önce otomatik optik denetimi kolaylaştırır.

• Endüstriyel değişken frekanslı sürücüler ve servo sürücüler: Delikli yapı, titreşime karşı güçlü direnç sağlarken, 7A akım değeri sürücü kartlarındaki yardımcı güç kaynağı devreleri için yeterlidir. PA66 malzemesi ayrıca değişken frekanslı sürücülerin içindeki yüksek sıcaklıklara da oldukça uygundur.

• Taşınabilir enerji depolama güç kaynakları: 600V voltaj değeri, yüksek voltajlı pil tarafı örnekleme uygulamalarının gereksinimlerini karşılayabilirken, 4.2 mm aralık, güvenli çalışma için yalıtım ve kaçak mesafesi gereksinimlerini karşılamaya yardımcı olur.

• Akıllı ev kontrol panoları: Bu konektör, klima kontrol ünitelerindeki, temiz hava havalandırma sistemlerindeki ve benzeri ekipmanlardaki güç kartları için uygundur ve kompakt alanlarda birden fazla güvenilir bağlantı kurulmasını sağlar.

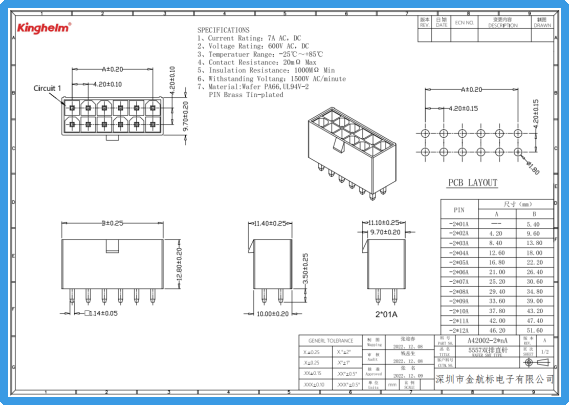

Kinghelm KH-A42002-2X6A Teknik Özellikleri

Sonuç: Güvenilir bağlantılar, her ayrıntıya titizlikle dikkat etmekten doğar.

KH-A42002-2X6A, gösterişli "siyah teknoloji" peşinde değil. Bunun yerine, bir konektörün daha az görünür yönlerine odaklanıyor; malzeme seçimi, yapısal tasarım ve üretim uyumluluğu gibi konulara önem veriyor ve her birine sağlam bir çaba harcıyor.

Şeffaf gövdesiyle üretim zorluklarının üstesinden gelir, PA66 ve kalay kaplama teknolojisiyle uzun vadeli istikrarı destekler ve 7A/600V'luk çift yüksek performans değerleriyle uygulama olanaklarını genişletir.

Giderek homojenleşen bir konektör pazarında, bu felsefe... “Gerçek dünya için tasarım” tam olarak orada Kinghelm Müşterileri için değer yaratır.

Bir sonraki PCB'niz için kablo-kart bağlantı konektörü seçerken, bu ürüne daha yakından bakın. Göz alıcı özellikleriyle sizi hemen etkilemeyebilir, ancak zamana karşı dayanacak şekilde tasarlanmıştır.
