KH-FKRM-1007-04Z FAKRA RF 커넥터: 자동차 통신을 위한 안정적인 연결 솔루션

자동차 지능화의 지속적인 발전과 함께 차량 통신, 내비게이션, V2X 등의 기능은 RF 신호 전송의 안정성에 대한 요구 사항을 더욱 엄격하게 만들고 있습니다. 자동차 RF 링크의 핵심 부품인 FAKRA RF 커넥터는 뛰어난 간섭 방지 성능과 일관된 전기적 특성 덕분에 자동차 GPS, 차량 멀티미디어, 자율 주행 인식 모듈 등 다양한 분야에서 널리 사용되고 있습니다. KinghelmKH-FKRM-1007-04Z는 물빛 파란색의 90° 보드 마운트형 FAKRA 수형 안테나 커넥터로, 자동차 RF 신호 전송을 위해 특별히 설계된 고성능 연결 장치이며, 다양한 온보드 장치에 안정적인 RF 연결 솔루션을 제공합니다.

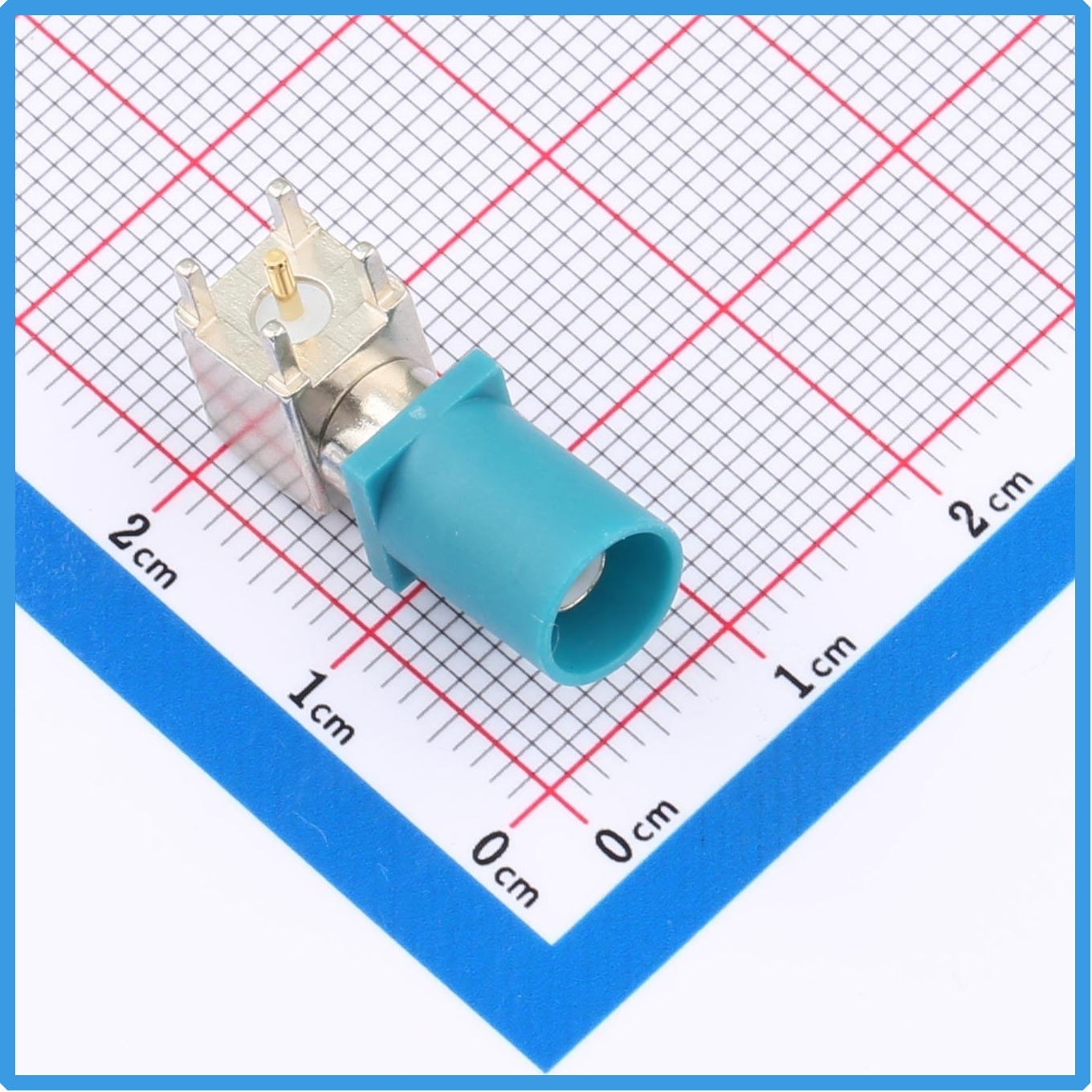

Kinghelm KH-FKRM-1007-04Z 제품 이미지

이 KH-FKRM-1007-04Z RF 소켓은 90° 직각 구조의 스루홀 보드 실장형 FAKRA 커넥터로, 90° 수형 헤더라고도 합니다. 직각 설계는 PCB 레이아웃 시 신호 경로의 수직 방향 전환을 가능하게 하여 장비 내부 공간을 효율적으로 절약하고 자동차 전자 제어 장치의 소형 구조에 완벽하게 적합하도록 하는 여러 가지 장점을 제공합니다. 차량 내부의 전자 부품들은 제한된 공간에 밀집되어 배치되어 있습니다. 이 직각 보드 소켓은 신호 트레이스의 굴곡을 줄이고 케이블 간섭을 방지하여 구조 설계자가 전체 레이아웃을 쉽게 완료할 수 있도록 합니다. 차량 내비게이션, 인포테인먼트 호스트, T-BOX 텔레매틱스 박스 및 기타 제품과의 높은 호환성을 자랑합니다.

외관상으로 이 FAKRA 커넥터는 특유의 물빛 파란색 플라스틱 하우징을 갖추고 있습니다. FAKRA 커넥터는 하우징 색상에 따라 코딩된 오삽입 방지 기능을 제공합니다. 각 색상은 조립 중 잘못된 연결을 방지하는 고유 코드를 나타내어 통신 오류를 예방합니다. 물빛 파란색으로 코딩된 버전은 특정 자동차 RF 채널에 해당합니다. 대량 생산 시 작업자는 색상을 통해 인터페이스를 빠르게 식별할 수 있어 조립 오류율을 낮추고 차량 제조 효율을 향상시킬 수 있습니다. 플라스틱 하우징은 내열성 및 내노화성을 갖추고 있어 차량 내부의 급격한 온도 변화에도 균열이나 변형 없이 장기간 사용할 수 있습니다.

KH-FKRM-1007-04Z는 전기적 성능 면에서 표준 RF 사양을 엄격히 준수하며, RF 전송 시스템에서 가장 일반적인 임피던스 표준인 50Ω의 특성 임피던스를 갖습니다. 이를 통해 전송 중 신호 반사 및 손실을 최소화하여 RF 신호의 완벽한 전달을 보장합니다. 동작 주파수 범위는 DC부터 6GHz까지로, GPS, BeiDou 위치 확인, 4G/5G 차량 통신 및 차량용 Wi-Fi를 포함한 주요 자동차 RF 신호를 완벽하게 전송할 수 있는 넓은 대역폭을 제공합니다. DC 및 최대 6GHz의 고주파 RF 신호 모두에 대해 안정적인 전송을 지원하며, 신호 감쇠를 제어하여 선명한 위치 확인 및 무선 통신 신호를 보장하고 패킷 손실이나 신호 약화 문제를 최소화합니다.

환경 적응성 측면에서, 이 커넥터는 -40℃ ~ +105℃의 넓은 온도 범위에서 안정적인 작동을 지원합니다. 차량은 다양한 환경에서 운행됩니다. 북반구 겨울의 극한 추위, 여름철 직사광선 노출 후 실내 온도 상승, 엔진룸 주변의 열복사 등 자동차 전자 장치는 급격한 온도 변화에 노출됩니다. KH-FKRM-1007-04Z는 이러한 고온 및 저온 환경에서도 안정적으로 작동합니다. 금속 접점은 열팽창 및 수축으로 인한 접촉 불량을 방지하고, 절연 구조는 누설이나 신호 간섭 없이 안정적으로 유지되어 자동차용 제품의 기본적인 환경 저항 요구 사항을 충족합니다.

본 제품은 스루홀 패키징을 채택하여 PCB 기판에 직접 납땜할 수 있도록 설계되었습니다. 스루홀 납땜 공정은 이미 검증된 기술로 견고한 접합부를 형성합니다. SMT 커넥터와 비교했을 때, 스루홀 구조는 우수한 기계적 진동 저항성을 제공합니다. 차량은 주행 중 지속적인 진동과 충격에 노출됩니다. 스루홀 납땜은 커넥터와 PCB 간의 접합을 강화하여 차량 진동으로 인한 스트레스를 견디고 핀 분리나 냉납을 방지함으로써 장기간 진동 환경에서도 안정적인 연결을 보장합니다. 개당 무게는 5.175g으로, 컴팩트한 구조로 PCB에 추가적인 하중을 가하지 않습니다. 개별 포장되어 있어 대량 구매, 창고 관리 및 제조업체의 조립 라인 공급에 적합합니다.

KinghelmRF 커넥터 전문 국내 유명 브랜드인 는 KH-FKRM-1007-04Z에 대한 완벽한 품질 관리 시스템을 구축했습니다. Kinghelm FAKRA는 RF 어댑터, 안테나 베이스 및 터미널 커넥터 개발 및 제조 분야에서 오랜 경험을 보유하고 있습니다. FAKRA 제품은 자동차 전자 장치, IoT 및 통신 장비에 널리 사용됩니다. 이 FAKRA 소켓의 금속 본체는 금도금 처리된 고급 합금으로 제작되었습니다. 금도금 접점 핀은 뛰어난 전도성과 내산화성을 자랑하며, 반복적인 결합 주기 후에도 안정적인 접촉 저항을 유지하고 접촉 불량으로 인한 신호 오류를 줄여줍니다.

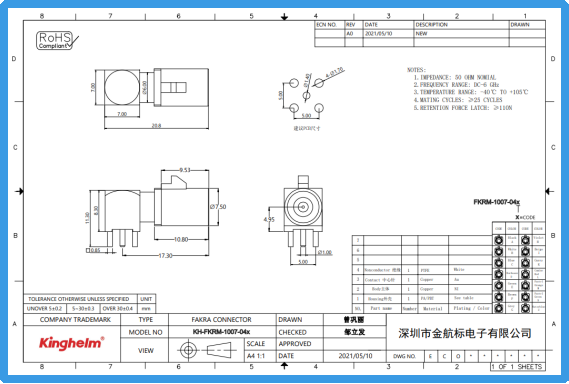

Kinghelm KH-FKRM-1007-04Z 사양

지능형 차량이 지속적으로 발전함에 따라 차량 탑재 RF 채널 수도 기본 내비게이션 안테나에서 멀티밴드 셀룰러 통신, 블루투스 및 V2X 안테나에 이르기까지 계속 확장되고 있습니다. 이에 따라 RF 커넥터의 일관성과 안정성에 대한 더욱 높은 기준이 요구됩니다. KH-FKRM-1007-04Z는 공간 효율성, 전기적 성능, 진동 저항성 및 간편한 오연결 방지 기능을 통합하여 자동차 전자 장치 개발 요구 사항을 충족합니다. 자동차 T-BOX, 내비게이션 호스트 또는 스마트 콕핏 멀티미디어 모듈 등 어떤 기기에서든 이 커넥터는 안정적인 RF 신호 링크 구축을 지원하고 차량 탑재 무선 통신 시스템의 안정적인 작동을 보장합니다.

요약하자면, Kinghelm KH-FKRM-1007-04Z 워터블루 90° 보드 마운트 FAKRA 수형 안테나 소켓은 자동차 애플리케이션에 최적화된 RF 커넥터입니다. 50Ω 임피던스, DC~6GHz 대역폭, -40℃ ~ +105℃의 넓은 작동 온도 범위, 90° 직각 스루홀 설계 및 FAKRA 색상 코딩 오삽입 방지 기능을 결합하여 우수한 전기적 성능, 기계적 신뢰성 및 편리한 조립을 제공합니다. 자동차 RF 연결 방식에 비용 효율적인 옵션을 제공하며 스마트 차량의 무선 통신 시스템에 견고한 하드웨어 지원을 제공합니다.
