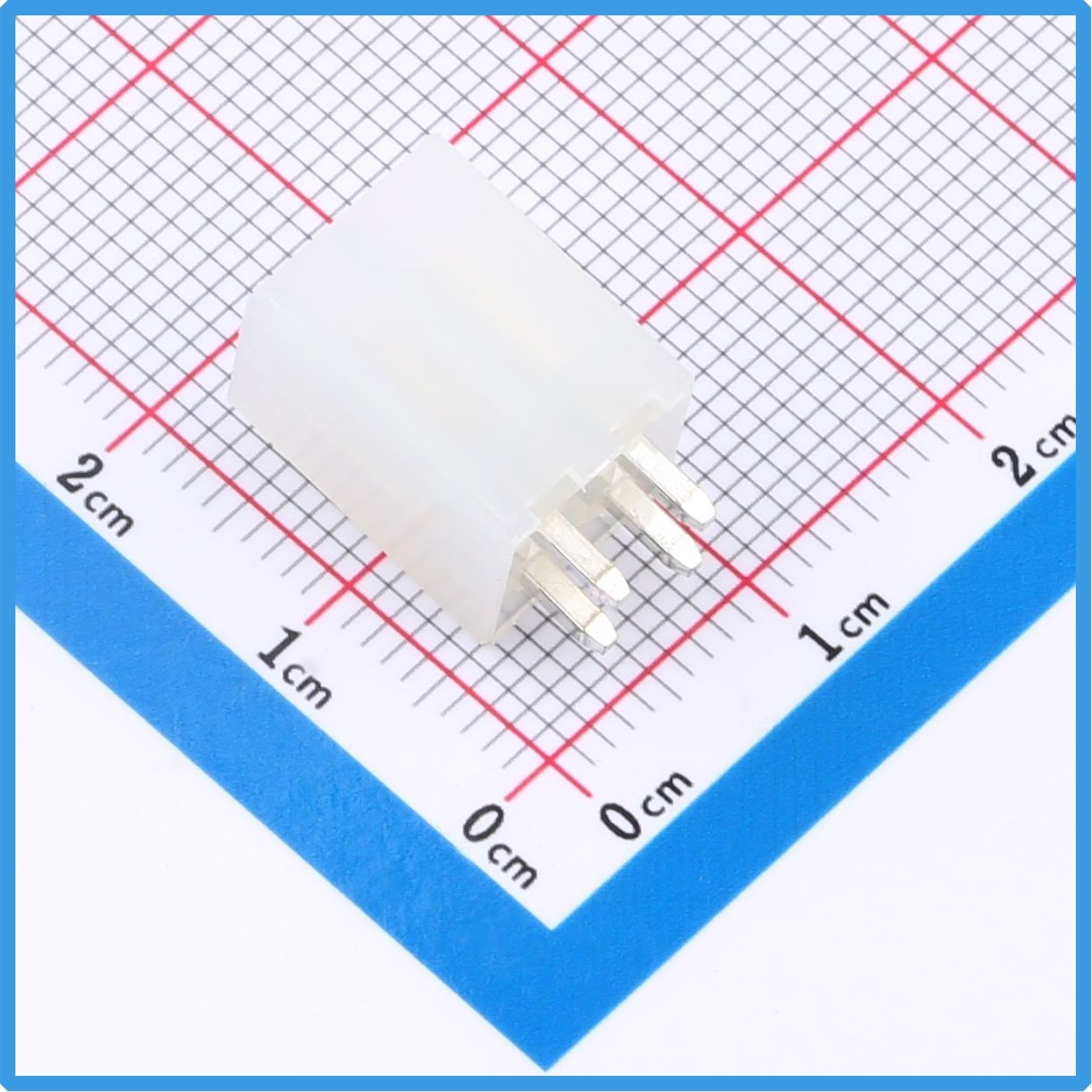

Nella progettazione di apparecchiature elettroniche, i connettori fungono da "capillari" che consentono la trasmissione di segnali e alimentazione tra cavi e circuiti stampati. Sebbene possano sembrare componenti piccoli e insignificanti, influenzano direttamente la stabilità operativa a lungo termine di un intero dispositivo. Kinghelm Presentiamo il KH-A42002-03A, un classico connettore a fila singola con pin dritti della serie 5557. Caratterizzato da un passo standard di 4.2 mm e una configurazione a foro passante 1×3P, questo connettore combina un'affidabile capacità di trasporto di corrente, un'ampia compatibilità e una facile installazione. Offre una soluzione collaudata per la connessione filo-scheda in applicazioni di controllo industriale, alimentatori, illuminazione, elettrodomestici e altro ancora. Kinghelm Immagine del prodotto KH-A42002-03A 1. Progettazione strutturale di precisione per la compatibilità con la consolidata serie 5557 Il KH-A42002-03A è un connettore passante a pin dritti per il collegamento filo-scheda, caratterizzato da un passo standard di 4.2 mm e una configurazione a fila singola a 3 pin, con un'altezza di montaggio sulla scheda di 12.8 mm. Le sue dimensioni sono controllate con precisione, con tolleranze rigorose per il posizionamento dei pin. È pienamente compatibile con gli alloggiamenti e i terminali della stessa serie 5557, consentendo ai progettisti di integrarlo nei progetti esistenti senza doverne modificare la struttura meccanica. Ciò offre notevoli vantaggi in termini di compatibilità durante la selezione dei componenti e lo sviluppo del prodotto. Il prodotto viene fornito in confezioni a sacchetto e supporta due metodi di produzione principali. Può essere utilizzato su linee di assemblaggio automatizzate per la produzione su larga scala, pur essendo adatto anche all'assemblaggio manuale e al collaudo durante le fasi di ricerca e sviluppo e di prototipazione. La stessa serie di prodotti comprende diverse opzioni di numero di pin, tra cui 02A, 03A, 04A, 05A e 06A. I progettisti possono standardizzare i componenti dei connettori su un'intera piattaforma di prodotto, semplificare la distinta base (BOM) e ridurre i costi di gestione delle scorte e degli approvvigionamenti. 2. Prestazioni elettriche solide per applicazioni a bassa e media potenza Le prestazioni elettriche sono uno dei fattori più importanti per l'affidabilità di un connettore. Il modello KH-A42002-03A ha una corrente nominale di 7 A e una tensione nominale di 600 V CA/CC, il che lo rende adatto per connessioni di alimentazione a bassa e media potenza, nonché per la trasmissione di segnali di controllo. I contatti conduttivi sono realizzati in ottone con finitura stagnata, garantendo un'eccellente conduttività elettrica. La resistenza di contatto massima è controllata entro i 20 mΩ, contribuendo a minimizzare la generazione di calore e le cadute di tensione anomale durante il funzionamento prolungato. Le sue prestazioni di isolamento sono altrettanto affidabili, con una resistenza di isolamento minima di 1000 MΩ e una tensione di tenuta dielettrica di 1500 V CA per un minuto. Queste caratteristiche contribuiscono a ridurre il rischio di dispersioni e guasti elettrici in condizioni di alta tensione. Grazie a un intervallo di temperatura operativa compreso tra -25 °C e +85 °C, il connettore è in grado di resistere alle variazioni di temperatura causate dal calore interno delle apparecchiature e dalle basse temperature esterne, mantenendo connessioni stabili anche in ambienti soggetti a significative fluttuazioni di temperatura. 3. Materiali ignifughi e resistenti e chiusura meccanica sicura. L'involucro isolante è realizzato in nylon PA66 e soddisfa la classificazione di resistenza alla fiamma UL94 V-2. Offre una buona resistenza all'invecchiamento e stabilità dimensionale, contribuendo a prevenire rammollimento o deformazione ad alte temperature e riducendo i potenziali rischi di cortocircuito causati dalla deformazione plastica. I pin dritti presentano un design integrato che garantisce che i terminali rimangano dritti e correttamente allineati. Ciò consente un inserimento agevole nei fori del PCB durante la saldatura passante, riducendo la probabilità di pin piegati o disallineati e contribuendo a diminuire il tasso di difetti nell'assemblaggio del PCB. L'alloggiamento è inoltre dotato di una struttura di bloccaggio integrata. Se accoppiato a un alloggiamento del connettore compatibile, forma una connessione di bloccaggio sicura. Anche in apparecchiature esposte a vibrazioni o movimenti continui, il cablaggio ha meno probabilità di allentarsi o scollegarsi. Questo sistema di ritenzione meccanica contribuisce a risolvere problemi comuni come il distacco del cablaggio e le interruzioni del segnale nei dispositivi elettronici durante il funzionamento prolungato. 4. Applicazioni versatili nel controllo industriale, negli elettrodomestici e nell'illuminazione. Grazie alla sua ampia compatibilità, il KH-A42002-03A può essere utilizzato in una vasta gamma di settori industriali tradizionali. Nelle applicazioni di controllo industriale, può fornire connessioni di alimentazione e di segnale per sensori, azionamenti per piccoli motori e schede di controllo PLC. Nel settore dell'elettronica di consumo e degli elettrodomestici, le applicazioni tipiche includono scaldabagni, schede di controllo per piccoli elettrodomestici, ventole per case di computer e moduli driver LED ad alta potenza. È inoltre adatto per apparecchiature di sicurezza, alimentatori per il controllo degli accessi e moduli di illuminazione a bassa tensione. In molti dispositivi, il connettore gestisce sia l'alimentazione che la trasmissione del segnale. Le sue specifiche standardizzate lo rendono una valida alternativa ai connettori importati di pari caratteristiche, aiutando i produttori a ottimizzare i costi dei materiali senza compromettere le prestazioni richieste, riducendo al contempo la dipendenza dalle catene di approvvigionamento di componenti estere e minimizzando le incertezze relative alle consegne. Kinghelm Scheda tecnica KH-A42002-03A 5. Fornitura affidabile per una catena di connessioni elettroniche stabile Poiché l'industria elettronica continua a evolversi verso design leggeri e modulari, molti ingegneri sono alla ricerca di connettori che offrano una capacità di trasporto di corrente sufficiente senza gli elevati costi di attrezzaggio e i lunghi cicli di sviluppo associati ai componenti personalizzati. I collettori standardizzati con passo da 4.2 mm, come il modello KH-A42002-03A, sono perfettamente adatti a questi requisiti. Kinghelm Sfruttando la sua consolidata catena di fornitura e il sistema di controllo qualità, implementa una gestione della qualità completa in tutto il processo produttivo, dall'ispezione delle materie prime in entrata e dallo stampaggio a iniezione fino alla galvanizzazione finale e al collaudo del prodotto finito. Queste procedure contribuiscono a garantire specifiche di prodotto uniformi tra i lotti di produzione di massa e a supportare una fornitura affidabile a lungo termine. Nel complesso, il KH-A42002-03A non è stato progettato per raggiungere una miniaturizzazione estrema. Si tratta piuttosto di un componente base pratico e ad alte prestazioni che trova un equilibrio tra prestazioni, costo e versatilità. Il suo passo di 4.2 mm, la capacità di trasporto di corrente di 7 A, l'alloggiamento ignifugo e resistente al calore, le specifiche elettriche stabili e la gamma completa di prodotti lo rendono la scelta ideale per le connessioni di alimentazione e di segnale in una vasta gamma di dispositivi elettronici. Chi siamo Kinghelm Secondo il signor Song Shiqiang, Kinghelm (www.kinghelm.netL'azienda è stata fondata nel 2007 a Huaqiangbei, Shenzhen, e da allora si è concentrata sullo sviluppo e la produzione di antenne BeiDou/GPS, vari connettori, componenti di interconnessione elettronica, componenti RF e componenti speciali personalizzati. Grazie alla sua moderna base produttiva a Luzhai, Guangxi, e alle linee di produzione intelligenti e flessibili, Kinghelm ha creato capacità di sviluppo complete e integrate che coprono la progettazione del prodotto, lo sviluppo degli stampi, i test di prestazione e la produzione di massa. Queste capacità consentono all'azienda di fornire prodotti in grandi volumi con elevata uniformità e tempi di consegna brevi. Tra i popolari Kinghelm I prodotti della serie KH disponibili presso Huaqiangbei includono KH-6X6X6H-STM, KH-IPEX-K501-29, KH-6X6X5H-STM, KH-6X6X5H-Z2J, KH-3216-H0209, KH-VH-PT3.96 e KH-SMA-P-8029, oltre a molti altri modelli. KH-A42002-03A Visualizza i dettagli del prodotto

Nei sistemi di alimentazione, nei collegamenti dei cablaggi e nella trasmissione dei segnali di controllo industriale, i connettori della serie 5557 con passo da 4.2 mm rappresentano da tempo una scelta classica nel mercato industriale. Grazie alla loro eccellente capacità di trasporto di corrente, all'affidabile struttura di bloccaggio meccanico e alla consolidata compatibilità produttiva, sono ampiamente apprezzati dagli ingegneri. Migliori Kinghelm KH-A42002-02A Si tratta di un connettore filo-scheda 1×2P a fila singola con pin dritti di questa serie. Combinando elevata capacità di trasmissione di potenza, facilità di assemblaggio e resistenza agli agenti atmosferici, è un connettore ideale per i collegamenti filo-scheda in apparecchiature di bassa e media potenza. Kinghelm Immagine del prodotto KH-A42002-02A 1. Struttura del prodotto e metodo di montaggio Il KH-A42002-02A presenta una configurazione a fila singola e 2 pin con passo standard di 4.2 mm e un design di montaggio su PCB passante. La sua altezza sopra il PCB è di 12.8 mm. La struttura dei pin passanti è pienamente compatibile con i processi di saldatura a onda convenzionali per PCB, semplificando la saldatura e rendendola adatta alle linee di assemblaggio automatizzate, riducendo efficacemente i tempi di assemblaggio in fabbrica. Rispetto ai connettori con passo più piccolo, la spaziatura di 4.2 mm offre una maggiore distanza tra i pin adiacenti, garantendo un margine di sicurezza di isolamento migliorato in condizioni di alta tensione e contribuendo a ridurre il rischio di archi elettrici e cortocircuiti. Ciò lo rende particolarmente adatto per i collegamenti dei cablaggi nei circuiti di alimentazione CC e per i terminali di ingresso/uscita dei moduli di potenza. Il prodotto viene fornito in confezioni a sacchetto, soddisfacendo così i requisiti di approvvigionamento sia per i test dei prototipi che per la produzione di volumi medio-piccoli. Come parte della serie standardizzata 5557, il KH-A42002-02A è disponibile anche in altre configurazioni di numero di pin, tra cui 03A, 04A, 05A e 06A. I clienti possono selezionare un numero di pin diverso in base alle esigenze del circuito, consentendo soluzioni di cablaggio standardizzate per l'intera gamma di prodotti. 2. Specifiche chiave delle prestazioni elettriche In termini di prestazioni elettriche, il KH-A42002-02A offre un funzionamento affidabile e stabile. Supporta una corrente nominale fino a 7 A (AC/DC) e una tensione nominale di 600 V, risultando adatto ai requisiti di alimentazione della maggior parte dei moduli di potenza medio-bassa. Le sue principali specifiche elettriche includono: Corrente nominale: 7 A (CA/CC) Tensione nominale: 600V Resistenza di contatto: Max. 20 mΩ Resistenza di isolamento: min. 1000 MΩ Tensione di tenuta: 1500 V CA/minuto Queste specifiche elettriche contribuiscono a ridurre al minimo i rischi di surriscaldamento eccessivo e di dispersione di corrente durante il funzionamento prolungato, garantendo prestazioni affidabili e stabili delle apparecchiature. I terminali sono realizzati in ottone con una finitura superficiale stagnata. Il materiale di base in ottone offre un'eccellente conduttività elettrica, mentre la stagnatura contribuisce a prevenire l'ossidazione, a migliorare la stabilità del contatto nel tempo e a ridurre le fluttuazioni della resistenza di contatto. Anche in applicazioni che prevedono ripetute disconnessioni e riconnessioni o lunghi periodi di inattività, il connettore mantiene un contatto elettrico affidabile. 3. Durabilità dei materiali e degli ambienti abitativi L'involucro isolante è realizzato in nylon PA66, con classificazione di resistenza alla fiamma UL94 V-2. Questo materiale offre una buona resistenza al calore e stabilità dimensionale, garantendo un funzionamento affidabile in un intervallo di temperatura compreso tra -25 °C e +85 °C. È adatto a una varietà di applicazioni, tra cui elettrodomestici per interni, apparecchiature di controllo industriale e apparecchi di illuminazione per esterni esposti a significative variazioni di temperatura. Il PA66 offre inoltre un'eccellente robustezza meccanica, contribuendo a prevenire che la struttura di bloccaggio si fragilizzi o si rompa facilmente. Se abbinato a connettori compatibili della serie 5557, il meccanismo di bloccaggio garantisce un fissaggio sicuro e una ritenzione affidabile, contribuendo a prevenire disconnessioni accidentali in presenza di vibrazioni. Questo aiuta a risolvere i guasti alle apparecchiature e i tempi di inattività imprevisti causati da connessioni allentate dei cablaggi. Le sue proprietà di materiale stabile consentono inoltre al connettore di resistere a cicli di temperatura e vibrazioni moderate, contribuendo a ridurre i costi di manutenzione post-vendita e i tassi di guasto delle apparecchiature. Kinghelm Scheda tecnica KH-A42002-02A 4. Principali scenari applicativi Il modello KH-A42002-02A supporta un'ampia gamma di applicazioni. Elettrodomestici: comunemente utilizzati per i collegamenti elettrici interni di scaldabagni, frigoriferi e ventilatori. Automazione industriale: Adatto per i collegamenti dei circuiti di alimentazione in sensori, azionamenti e sistemi PLC compatti. Elettronica di consumo e alimentatori: Ampiamente applicabile a ventole per PC, alimentatori switching, moduli driver LED e strisce LED ad alta potenza. Sicurezza e sorveglianza: Adatto per i collegamenti di alimentazione in apparecchiature di videosorveglianza e relativi sistemi elettronici. Applicazioni per le energie rinnovabili: può essere utilizzato anche nei circuiti di controllo ausiliari a bassa tensione per apparecchiature per le energie rinnovabili. La configurazione compatta a 2 pin è ideale per connessioni di alimentazione monocanale positive e negative. Il suo design semplificato evita pin superflui e riduce al minimo lo spazio occupato sul PCB, lasciando più spazio per altri componenti e requisiti di progettazione strutturale. Gli ingegneri possono anche combinarlo con altre configurazioni di numero di pin della stessa serie per realizzare soluzioni di connessione per cablaggi flessibili e standardizzate. 5. Vantaggi delle alternative nazionali e garanzia di qualità Migliori Kinghelm Il connettore KH-A42002-02A è prodotto in conformità con gli standard industriali applicabili e le specifiche generali dei connettori. Le tolleranze di stampaggio sono controllate con precisione, mentre la posizione dei pin e le dimensioni dei pad di saldatura sul PCB rispettano i requisiti di progettazione standardizzati. È compatibile con le soluzioni di connettori della serie 5557 comunemente utilizzate, il che lo rende una comoda opzione di sostituzione per gli ingegneri che desiderano sostituire i componenti importati, ridurre i costi di approvvigionamento della distinta base e minimizzare i rischi relativi ai tempi di consegna della catena di fornitura. Kinghelm Vanta una vasta esperienza nel campo delle antenne RF, dei connettori e dei componenti di interconnessione elettronica. Sotto la guida di Song Shiqiang, l'azienda continua a migliorare il proprio portafoglio prodotti, che comprende connettori 5557, connettori per wafer, connettori a pin, connettori femmina e connettori FAKRA. Mantenendo il controllo sull'intero processo produttivo, dallo sviluppo dello stampo e dallo stampaggio a iniezione alla stampatura terminale, alla galvanizzazione e all'ispezione del prodotto finito,Kinghelm garantisce una qualità del prodotto costante e prestazioni di produzione affidabili. Nel complesso, il KH-A42002-02A combina una corrente nominale di 7 A, un materiale dell'involucro ignifugo, un ampio intervallo di temperatura di esercizio, una facile saldatura a foro passante e un passo standard di 4.2 mm. Offre una soluzione equilibrata in termini di sicurezza elettrica, affidabilità meccanica ed economicità. Sia che venga utilizzato nello sviluppo e nel collaudo di prototipi o in progetti di produzione su larga scala, rappresenta una soluzione affidabile per la connessione di alimentazione filo-scheda. Poiché la sostituzione dei componenti nazionali continua a guadagnare slancio, Kinghelm L'azienda rimane impegnata nell'ottimizzazione di questa serie di prodotti e nella fornitura di soluzioni di connettori domestici affidabili per i clienti nei settori del controllo industriale, dell'illuminazione, degli elettrodomestici e dell'alimentazione elettrica. Chi siamo Kinghelm Kinghelm(www.kinghelm.netL'azienda è specializzata in tecnologie RF a microonde e di connettività. Il suo ampio portafoglio prodotti comprende antenne BeiDou/GPS, antenne Bluetooth, antenne Wi-Fi, cavi jumper RF, connettori di segnale, connettori scheda-scheda, connettori filo-scheda, interruttori elettronici e altri componenti correlati. La sua gamma di prodotti comprende modelli di connettori coassiali RF molto diffusi come KH-IPEX-K501-29, KH-SMA-K513-G, KH-SMA-KE-Z, KH-SMA-KWEI7-G e KH-MMCX-Z, nonché connettori USB come il KH-TYPE-C-16P. Kinghelm I prodotti sono ampiamente utilizzati nei veicoli a energia alternativa, nei terminali intelligenti, nell'Internet industriale, nelle città intelligenti, nell'industria aerospaziale commerciale, nell'elettronica automobilistica e nelle applicazioni con veicoli aerei a pilotaggio remoto (UAV) a bassa quota. Grazie al suo moderno stabilimento di produzione a Luzhai, Guangxi, Cina, e alle linee di produzione flessibili e intelligenti, Kinghelm ha creato un sistema di produzione completo che comprende la progettazione del prodotto, lo sviluppo degli stampi, i test delle prestazioni e la produzione di massa. Grazie alle capacità integrate di sviluppo e produzione, l'azienda è in grado di offrire una produzione su larga scala, una qualità del prodotto costante e tempi di consegna ridotti, fornendo soluzioni di connettività affidabili e altamente adattabili a clienti di diversi settori. KH-A42002-02A Visualizza i dettagli del prodotto

Con l'evoluzione dei dispositivi elettronici di consumo e dei dispositivi IoT verso design più sottili e una maggiore densità di integrazione, gli ingegneri strutturali e hardware si trovano ad affrontare una sfida comune: lo spazio verticale limitato all'interno dei dispositivi. I tradizionali connettori verticali per wafer spesso superano i limiti di altezza disponibili, mentre il routing dei PCB diventa sempre più congestionato. Mantenere una trasmissione del segnale stabile garantendo al contempo un'elevata resa produttiva automatizzata rende la scelta dei connettori un difficile esercizio di equilibrio. Migliori Kinghelm Il connettore KH-A12501-05AWB a 5 pin ad angolo retto, con passo di 1.25 mm e profilo ultra-basso, è specificamente progettato per affrontare le sfide di interconnessione in spazi ristretti. Grazie all'altezza ridotta sulla scheda, alle prestazioni elettriche affidabili e alla compatibilità con i processi SMT più consolidati, offre una soluzione di connessione filo-scheda affidabile per dispositivi elettronici sottili e leggeri. Kinghelm Immagine del prodotto KH-A12501-05AWB 1. Design ad angolo retto a profilo ultrabasso per applicazioni con spazio limitato Il vantaggio più notevole del KH-A12501-05AWB è la sua altezza estremamente ridotta sulla scheda, pari a soli 1.95 mm . I connettori ad angolo retto convenzionali con passi simili presentano in genere un'altezza sulla scheda superiore a 2.5 mm. Riducendo l'altezza sull'asse Z a 1.95 mm e mantenendo la larghezza della base sull'asse Y a 5.5 mm, il design di montaggio orizzontale di questo connettore evita di occupare prezioso spazio verticale all'interno del dispositivo. È particolarmente adatto per applicazioni in cui ogni frazione di millimetro conta, tra cui schede di protezione per batterie al litio sottili, custodie di ricarica per auricolari TWS, moduli per fotocamere miniaturizzate e sensori per il corpo umano. Il passo standard di 1.25 mm e la configurazione a fila singola a 5 pin offrono un equilibrio ideale tra capacità dei canali di segnale e densità del layout del PCB. Supportando la trasmissione simultanea di cinque canali di segnale o connessioni di alimentazione a bassa potenza, soddisfa i requisiti di cablaggio della maggior parte dei moduli di piccole e medie dimensioni senza introdurre inutili complessità di instradamento sul PCB. Con un peso lordo di solo 0.49g per pezzoIl connettore contribuisce inoltre a ridurre il peso complessivo del dispositivo, risultando una scelta eccellente per l'elettronica indossabile e gli strumenti di test portatili. 2. Materiali di prima qualità e rigorose specifiche elettriche per un'affidabilità a lungo termine Nonostante le dimensioni compatte, il KH-A12501-05AWB non scende a compromessi in termini di qualità dei materiali o affidabilità elettrica. L'involucro è realizzato in plastica tecnica Nylon 9T (PA9T) , con classificazione di resistenza alla fiamma UL94V-0. La sua eccellente resistenza al calore lo rende adatto ai processi di saldatura a rifusione SMT, contribuendo a prevenire la deformazione dell'involucro e la fuoriuscita di materiale durante la saldatura. Ciò riduce il rischio di scarso contatto elettrico causato dalla deformazione dell'involucro dopo il montaggio. I terminali sono realizzati in bronzo fosforoso C5191 , con placcatura in oro applicata alle aree di contatto. La finitura placcata in oro contribuisce a prevenire l'ossidazione superficiale e a mantenere un contatto elettrico stabile. La resistenza di contatto massima è controllata entro i 20 mΩ, contribuendo a minimizzare la perdita di trasmissione del segnale e a mantenere una conduttività affidabile anche in caso di accoppiamenti ripetuti e vibrazioni prolungate. Le principali specifiche elettriche e ambientali includono: Corrente nominale: 1A Tensione nominale: 125 V CA/CC Tensione di tenuta: 500 V CA per 1 minuto Resistenza di isolamento: minimo 100 MΩ Campo di temperatura di funzionamento: -25 ° C a + 85 ° C Resistenza massima di contatto: 20 mΩ Queste specifiche coprono i requisiti operativi della maggior parte dei prodotti di elettronica di consumo e di controllo per l'industria leggera. La forza della molla del terminale e la struttura di bloccaggio sono progettate per mantenere la stabilità dopo cicli ad alta e bassa temperatura, contribuendo a ridurre i guasti sul campo come connessioni intermittenti e perdita di contatto. 3. Caratteristiche strutturali intuitive per la produzione di massa automatizzata Un altro elemento chiave che distingue il KH-A12501-05AWB dai connettori wafer ad angolo retto convenzionali è la cura dei dettagli strutturali. Il connettore è dotato di linguette di saldatura di posizionamento, che consentono un allineamento preciso sul PCB durante il montaggio SMT e contribuiscono a prevenire lo spostamento dei componenti durante il montaggio ad alta velocità. Il suo design anti-errata connessione aiuta a prevenire l'inserimento errato dei cavi, riducendo il rischio di danni al circuito stampato causati da collegamenti invertiti. Secondo le specifiche del prodotto, le versioni con quattro o più pin presentano ulteriori fessure di posizionamento per rinforzare la robustezza dell'alloggiamento e ridurre il rischio di rottura dopo ripetuti accoppiamenti e disaccoppiamenti. Il prodotto viene fornito in confezioni standard su nastro e bobina ed è pienamente compatibile con le principali macchine pick-and-place SMT ad alta velocità. Non è necessario alcun caricamento manuale dei vassoi, consentendo l'alimentazione diretta del connettore nei processi automatizzati di posizionamento e saldatura. Ciò migliora l'efficienza di assemblaggio, riduce i costi di manodopera e rende il prodotto adatto alla produzione su larga scala. La serie KH-A12501 offre anche una gamma completa di configurazioni di pin, da 2 a 12. La versione a 5 pin, KH-A12501-05AWB, è un'opzione ampiamente applicabile all'interno della serie. I progettisti possono selezionare diverse configurazioni di pin mantenendo un approccio di progettazione coerente basato sulla serie, semplificando la gestione della libreria di impronte per PCB e riducendo i costi di controllo delle versioni. Kinghelm Specifiche KH-A12501-05AWB 4. Applicazioni versatili e scelta ideale per hardware leggero e sostituzione domestica Il modello KH-A12501-05AWB supporta un'ampia gamma di applicazioni in diversi settori industriali. Dispositivi per la casa intelligente: sensori per porte e finestre, moduli sensore a infrarossi passivi (PIR) e connessioni di segnale per schede secondarie di serrature intelligenti. Applicazioni delle batterie al litio: Connessioni dei cavi di campionamento per le schede di protezione del sistema di gestione della batteria (BMS). Elettronica di consumo: Connessioni di segnale interne nelle custodie di ricarica degli auricolari, nei braccialetti intelligenti e nei dispositivi di bellezza portatili. Apparecchiature industriali e di sicurezza: piccole sonde per l'acquisizione di dati industriali, moduli di illuminazione di sicurezza e altri dispositivi elettronici compatti. Per i progetti orientati all'esportazione, il suo quadro normativo e il supporto ai principali requisiti ambientali lo rendono un'alternativa nazionale economicamente vantaggiosa per la scelta dei connettori. Con la crescente diffusione dei produttori nazionali di connettori, sempre più produttori di hardware si stanno allontanando dalla dipendenza esclusiva dai marchi esteri e cercano fornitori locali in grado di offrire consegne puntuali, disegni tecnici accessibili e un rapido supporto per la campionatura. Il KH-A12501-05AWB integra tre requisiti essenziali per la progettazione hardware moderna: miniaturizzazione, elevata affidabilità e facilità di produzione in serie . Risponde efficacemente alle sfide progettuali derivanti dalla necessità di bilanciare strutture meccaniche sottili con connessioni elettriche affidabili. Sebbene un connettore wafer sia un componente di piccole dimensioni, svolge un ruolo essenziale nella catena di trasmissione del segnale di un dispositivo elettronico. Kinghelm continua a perfezionare i suoi prodotti di connettori di precisione, fornendo soluzioni di interconnessione affidabili per hardware intelligente, dispositivi IoT e altre applicazioni elettroniche in Cina. Chi siamo Kinghelm Kinghelm(www.kinghelm.com.cnL'azienda è specializzata nella progettazione, produzione, vendita e assistenza tecnica di prodotti per la trasmissione e ricezione di segnali wireless, connettori elettronici per segnali e sistemi di interconnessione. Con il suo marchio kinghelm , l'azienda offre una gamma completa di prodotti, tra cui connettori Type-C, SMA, IPEX, MCX e HDMI; cablaggi per autoveicoli; cavi adattatori; connettori pin header; terminali; cavi RF; antenne; antenne GPS; connettori coassiali RF; antenne Wi-Fi; antenne BeiDou; antenne integrate; antenne 4G; antenne ceramiche; connettori RF; componenti elettronici; sensori; prodotti a onde millimetriche; jack per auricolari; jack CC; connettori FPC; connettori USB; connettori USB impermeabili; interruttori tattili; prese Type-C; e altri prodotti di interconnessione elettronica. Kinghelm continua a servire i clienti attraverso canali di vendita sia online che offline, fornendo soluzioni di connettività affidabili per un'ampia gamma di applicazioni elettroniche. KH-A12501-05AWB Visualizza i dettagli del prodotto

Con l'evoluzione dei dispositivi elettronici di consumo, dei prodotti per la casa intelligente e delle apparecchiature di controllo industriale compatte verso design sempre più sottili e ridotti, lo spazio disponibile per i componenti interni diventa sempre più limitato. Essendo un componente fondamentale per la trasmissione di segnali e alimentazione, i connettori devono ora offrire profili più sottili, maggiore densità e maggiore affidabilità. Kinghelm ha introdotto il KH-A12501-04AWB, un connettore SMT orizzontale filo-scheda a 4 pin con passo da 1.25 mm. Caratterizzato da un design di montaggio orizzontale a profilo ultrabasso, prestazioni elettriche stabili e confezionamento standardizzato in nastro e bobina, offre una soluzione di connessione competitiva per dispositivi elettronici compatti e di precisione. Kinghelm Immagine del prodotto KH-A12501-04AWB 1. Design orizzontale a profilo ultrabasso per layout PCB compatti Il KH-A12501-04AWB presenta una configurazione a fila singola, 1×4 pin con passo di 1.25 mm e un design a montaggio superficiale (SMT) orizzontale. A differenza dei connettori verticali a foro passante o verticali, la sua struttura di montaggio orizzontale riduce efficacemente l'altezza verticale del componente rispetto al PCB. Secondo il disegno delle specifiche del prodotto, il connettore ha un'altezza di montaggio sulla scheda (asse Z) di soli 1.95 mm e una larghezza inferiore (asse Y) di 5.5 mm. La sua struttura a profilo ultra-basso lo rende ideale per prodotti con spazio interno limitato, come custodie di ricarica per auricolari Bluetooth, moduli sensore compatti, dispositivi medici portatili, accessori indossabili e piccoli elettrodomestici. Riducendo l'ingombro verticale all'interno dell'involucro, offre maggiore flessibilità nella progettazione strutturale del prodotto e contribuisce a risolvere i problemi di spazio nei dispositivi elettronici sottili. Il disegno tecnico evidenzia anche una caratteristica strutturale distintiva: le versioni a 2 e 3 pin non presentano una fessura di posizionamento centrale, mentre le versioni a 4 o più pin ne sono dotate. Il modello KH-A12501-04AWB, nella sua versione a 4 pin, è provvisto di questa fessura di posizionamento. Se utilizzato con l'apposito alloggiamento per cavi, la struttura fornisce un meccanismo di bloccaggio che contribuisce a prevenire la disconnessione accidentale causata da trazione del cavo o vibrazioni. Ciò migliora la resistenza alle vibrazioni e rende il connettore adatto ad applicazioni quali moduli ausiliari per autoveicoli e dispositivi smart per lo sport, che possono essere soggetti a vibrazioni continue e urti meccanici. 2. Materiali terminali di alta qualità per una trasmissione elettrica affidabile In termini di prestazioni elettriche, il KH-A12501-04AWB ha una corrente nominale di 1 A e una tensione nominale di 125 V CA/CC, il che lo rende adatto alla maggior parte dei circuiti di segnale a bassa potenza e alle applicazioni di alimentazione a bassa tensione. I terminali di contatto sono realizzati in bronzo fosforoso (C5191) con placcatura in oro. Il bronzo fosforoso offre un'eccellente elasticità e resistenza alla fatica, contribuendo a mantenere una pressione di contatto stabile anche dopo ripetuti cicli di accoppiamento e disaccoppiamento. La superficie placcata in oro aiuta a prevenire l'ossidazione e a resistere alla corrosione in ambienti umidi. La resistenza di contatto massima è controllata entro 20 mΩ, garantendo una trasmissione affidabile del segnale e riducendo il rischio di connessioni intermittenti o fluttuazioni del segnale causate da un contatto scadente. Inoltre, il connettore offre una resistenza di isolamento minima di 100 MΩ e una tensione di tenuta dielettrica di 500 V CA per un minuto, garantendo un isolamento elettrico affidabile e contribuendo a prevenire i cortocircuiti. 3. Alloggiamento resistente alle alte temperature e ignifugo per un funzionamento affidabile in un ampio intervallo di temperature. Per garantire resistenza termica e sicurezza antincendio, l'alloggiamento del connettore è realizzato in materiale PA9T, con classificazione di resistenza alla fiamma UL94 V-0. Il PA9T è una plastica tecnica ad alte prestazioni ampiamente utilizzata nell'industria elettronica per applicazioni che richiedono resistenza al calore e resistenza alla fiamma. L'intervallo di temperatura di funzionamento va da -25 °C a +85 °C. Ciò consente al connettore di funzionare in ambienti freddi, comprese le condizioni di avvio a bassa temperatura nelle regioni settentrionali, resistendo al contempo all'accumulo di calore durante il funzionamento prolungato all'interno di dispositivi elettronici chiusi. Queste caratteristiche rendono il connettore adatto a prodotti elettronici che richiedono un funzionamento continuo e prolungato. Le proprietà del materiale contribuiscono a ridurre il rischio di rammollimento o deformazione dell'involucro a causa delle fluttuazioni di temperatura, fornendo al contempo un ulteriore livello di sicurezza antincendio per l'elettronica di consumo e le apparecchiature industriali compatte. Kinghelm Scheda tecnica del prodotto KH-A12501-04AWB 4. Confezionamento su nastro e bobina per la produzione automatizzata SMT La compatibilità con i processi produttivi è un altro vantaggio fondamentale del modello KH-A12501-04AWB. Il prodotto viene fornito in confezioni su nastro e bobina, il che lo rende compatibile con le apparecchiature pick-and-place SMT standard. Può essere caricato direttamente su linee di produzione automatizzate per un posizionamento ad alta velocità, eliminando i processi di inserimento manuale, riducendo i costi di manodopera e migliorando la uniformità del posizionamento. Il montaggio automatizzato contribuisce inoltre a ridurre al minimo gli errori di assemblaggio e i difetti di saldatura. L'ingombro sul PCB e le dimensioni consigliate dei pad di saldatura sono chiaramente definiti nel disegno delle specifiche del prodotto. I progettisti di layout PCB possono fare riferimento a queste specifiche durante la progettazione dei pad corrispondenti, contribuendo a migliorare la precisione del progetto e a ridurre i tempi del ciclo di verifica preliminare. Con un peso totale del prodotto di soli 0.51 g, il connettore soddisfa anche i requisiti di leggerezza richiesti dai moderni prodotti elettronici. 5. Scenari applicativi e vantaggi complessivi del prodotto Sebbene i connettori filo-scheda siano componenti di piccole dimensioni, svolgono un ruolo essenziale per il funzionamento affidabile dei dispositivi elettronici. Essendo punti di connessione critici per l'alimentazione e la trasmissione del segnale, i guasti ai connettori possono causare interruzioni di corrente, perdita di segnale e persino il malfunzionamento completo delle apparecchiature. Migliori Kinghelm Il connettore KH-A12501-04AWB è progettato per il mercato dei connettori con passo da 1.25 mm, ampiamente diffuso, con particolare attenzione alla configurazione di montaggio orizzontale a profilo ultrabasso. Raggiunge un equilibrio pratico tra dimensioni compatte, prestazioni elettriche, affidabilità meccanica e facilità di produzione. Ben più di un semplice collegamento tra fili e circuiti stampati, offre a progettisti strutturali e ingegneri hardware una soluzione di interconnessione standardizzata e collaudata per prodotti elettronici compatti. Poiché l'hardware intelligente continua a miniaturizzarsi sempre di più, si prevede che la domanda di connettori orizzontali a profilo ultrabasso con passo di 1.25 mm aumenterà. Supportato da KinghelmGrazie alle consolidate capacità di sviluppo e produzione di connettori, il KH-A12501-04AWB incorpora materiali accuratamente selezionati, un design strutturale ottimizzato e un packaging adatto alla produzione automatizzata. Può fornire un supporto di connessione stabile e affidabile per applicazioni in sistemi di domotica, sensori IoT, dispositivi elettronici portatili e altri dispositivi elettronici compatti, rendendolo un connettore da prendere in considerazione per applicazioni di collegamento filo-scheda in spazi ristretti. Chi siamo Kinghelm Secondo Song Shiqiang, Kinghelm (www.kinghelm.net) si impegna a soddisfare i requisiti di trasmissione di segnali e dati RF e a microonde dell'hardware intelligente, inclusi ricezione, trasmissione e protezione del segnale. Kinghelm L'azienda offre ai clienti una gamma completa di prodotti complementari, tra cui antenne, connettori, cavi jumper, componenti di interconnessione e terminali. Il suo portafoglio prodotti comprende connettori USB Type-C, connettori RF SMA, IPEX e MCX, connettori HDMI, connettori Ethernet RJ45, cablaggi per autoveicoli, cavi adattatori, connettori pin header e header femmina, terminali, antenne GPS, connettori coassiali RF, antenne Wi-Fi, antenne BeiDou (BDS), antenne di navigazione e posizionamento integrate, antenne di comunicazione 4G, antenne ceramiche Bluetooth e un'ampia varietà di interruttori. La sua gamma di interruttori comprende interruttori tattili, interruttori di rilevamento, interruttori a scorrimento, interruttori a pulsante, microinterruttori, interruttori multifunzione, interruttori illuminati, interruttori DIP, interruttori a levetta e altri tipi di interruttori elettronici. Insieme ai componenti elettronici, ai sensori, ai diodi TVS e ad altri prodotti forniti da Slkor (www.slkoric.com), Kinghelm Fornisce prodotti, soluzioni di supporto e servizi tecnici a decine di migliaia di clienti in tutto il mondo. KH-A12501-04AWB Visualizza i dettagli del prodotto

Con la continua evoluzione dell'elettronica di consumo, dei sensori intelligenti e dei dispositivi IoT compatti verso design sempre più sottili, leggeri e miniaturizzati, lo spazio disponibile sui PCB si sta riducendo sempre di più. I connettori SMT a passo fine per il collegamento filo-scheda sono quindi diventati componenti fondamentali nella progettazione meccanica ed elettrica. Migliori Kinghelm KH-A12501-03AWB è un connettore orizzontale a 3 pin per wafer SMT con passo di 1.25 mm. Caratterizzato da un profilo ultra-basso sopra il PCB, prestazioni elettriche stabili e un design adatto alle linee di produzione SMT automatizzate, rappresenta un'alternativa affidabile per i collegamenti di segnale filo-scheda in applicazioni con spazio limitato. Kinghelm Immagine del prodotto KH-A12501-03AWB Specifiche chiave del prodotto Parametro Specificazione Modello Codice articolo: KH-A12501-03AWB Intonazione P = 1.25 mm Numero di pin 3 spilli (fila singola, 1 × 3) Tipo di montaggio SMT orizzontale Altezza sopra il PCB (asse Z) 1.95 mm Larghezza inferiore (asse Y) 5.5 mm corrente nominale 1 A Tensione nominale 125 V AC / DC Temperatura di esercizio -25 ° C a + 85 ° C Materiale isolante PA9T, ritardante di fiamma UL 94 V-0 Materiale di contatto Bronzo fosforoso C5191, placcato oro Packaging Nastro e bobina Design orizzontale a profilo ultrabasso per applicazioni con spazio limitato La caratteristica principale di questo connettore è il suo design orizzontale a profilo ultra-basso, con un'altezza sopra il PCB di soli 1.95 mm. Rispetto ai connettori verticali con lo stesso passo, questa configurazione può ridurre significativamente l'altezza complessiva dell'assemblaggio, rendendola particolarmente adatta a prodotti con rigide limitazioni di spessore, come dispositivi indossabili, sensori intelligenti, elettrodomestici compatti, moduli per fotocamere e moduli Bluetooth o Wi-Fi. Grazie a un passo di precisione di 1.25 mm e a una configurazione a 3 pin su una singola fila, il connettore supporta la trasmissione di alimentazione e segnali a bassa velocità, contribuendo al contempo a ottimizzare lo spazio sul circuito stampato. La sua configurazione di connessione orizzontale con ingresso laterale aiuta inoltre a evitare interferenze meccaniche tipiche delle connessioni verticali, offrendo ai progettisti meccanici maggiore flessibilità nella progettazione di assemblaggi compatti. Inoltre, il prodotto presenta tolleranze dimensionali controllate e requisiti di ingombro su PCB chiaramente definiti, aiutando gli ingegneri hardware a integrare il connettore nei layout dei PCB e ad accorciare i cicli di sviluppo. Materiali accuratamente selezionati per garantire affidabilità elettrica e ambientale. Il modello KH-A12501-03AWB combina resistenza al calore, ignifugazione e prestazioni elettriche stabili grazie alla selezione dei materiali e al design strutturale. L'involucro isolante è realizzato in plastica tecnica PA9T, che offre una buona resistenza alle temperature di saldatura a rifusione, un basso assorbimento di umidità e stabilità dimensionale. La sua classificazione di resistenza alla fiamma UL 94 V-0 soddisfa i requisiti di molte applicazioni di elettronica di consumo di uso generale. Queste proprietà contribuiscono a ridurre il rischio di fusione, deformazione o incurvamento durante la saldatura SMT ad alta temperatura. I terminali conduttivi sono realizzati in bronzo fosforoso C5191, un materiale noto per la sua elasticità e resistenza alla fatica. Queste proprietà contribuiscono a mantenere la forza di contatto anche dopo ripetuti cicli di accoppiamento. La placcatura in oro sulle superfici di contatto contribuisce a resistere all'ossidazione e a garantire un contatto elettrico affidabile. Secondo le specifiche del prodotto fornite, il connettore offre le seguenti prestazioni elettriche: Resistenza di contatto: ≤20 mΩ Resistenza di isolamento: ≥100 MΩ Tensione di tenuta: 500 V CA per 1 minuto Temperatura di esercizio: da -25 ° C a + 85 ° C Queste caratteristiche garantiscono un funzionamento affidabile in un ampio intervallo di temperature, tipico di molti dispositivi elettronici per interni ed esterni, contribuendo a ridurre il rischio di interruzioni del segnale e connessioni intermittenti. Nota: i valori relativi alle prestazioni elettriche sopra riportati si basano sulle informazioni fornite sul prodotto e devono essere verificati confrontandoli con la scheda tecnica ufficiale del produttore prima della qualificazione finale del progetto. Confezionamento su nastro e bobina per la produzione automatizzata di SMT La compatibilità con i processi di produzione automatizzati è un altro importante vantaggio del modello KH-A12501-03AWB. Il connettore utilizza un packaging standard su nastro e bobina ed è progettato per l'assemblaggio SMT automatizzato. Può essere alimentato, prelevato e posizionato automaticamente da apposite apparecchiature pick-and-place ad alta velocità, eliminando la necessità di inserimento manuale nei fori passanti e contribuendo a migliorare l'efficienza produttiva. Il posizionamento automatizzato può inoltre ridurre gli errori di allineamento e alcuni difetti associati all'assemblaggio manuale, abbassando i costi di produzione. Posizionando le linguette di saldatura su entrambi i lati del connettore, si contribuisce a fissarlo al PCB durante la saldatura a rifusione. Una volta saldate correttamente, queste linguette migliorano la ritenzione meccanica e la resistenza allo spostamento, risultando adatte ad applicazioni esposte a vibrazioni moderate, come strumenti di test portatili e piccoli moduli di controllo per droni. Kinghelm Specifiche KH-A12501-03AWB Per la progettazione del layout del PCB, l'integrazione meccanica e la verifica elettrica, i progettisti devono consultare la scheda tecnica ufficiale KH-A12501-03AWB per disegni dimensionali dettagliati, layout dei pad del PCB consigliati, tolleranze e specifiche elettriche. Applicazioni versatili: un'alternativa domestica ai connettori orizzontali da 1.25 mm Migliori Kinghelm Il connettore KH-A12501-03AWB, orizzontale a 3 pin a profilo ultrabasso da 1.25 mm, è adatto a un'ampia gamma di applicazioni elettroniche. Dispositivi per la casa intelligente: collega le schede madri ai cablaggi dei sensori a infrarossi passivi, dei sensori per porte e finestre e dei moduli di rilevamento di temperatura e umidità. Dispositivi elettronici indossabili per il consumo: supporta le connessioni tra circuiti stampati interni e batterie o sensori in smart band, auricolari e dispositivi compatti simili. Elettronica industriale: fornisce connessioni di alimentazione e segnale a bassa corrente per moduli compatti di acquisizione dati e schede di controllo. Apparecchiature di sicurezza e di imaging: possono essere utilizzate in telecamere di sicurezza, moduli per telecamere compatte e relativi assemblaggi elettronici. Moduli di comunicazione wireless: supporta connessioni scheda-cavo nei moduli Bluetooth e Wi-Fi. Piccoli elettrodomestici: fornisce interconnessioni compatte per schede di controllo e cablaggi interni. Per gli ingegneri che valutano alternative ai connettori importati con specifiche comparabili, KinghelmIl prodotto offre un'opzione di approvvigionamento nazionale. Il supporto tecnico locale, il coordinamento della catena di fornitura e i prezzi competitivi possono contribuire a semplificare l'approvvigionamento e a ridurre i rischi di consegna dei materiali. La selezione finale dei componenti deve tenere conto della compatibilità dei connettori, delle specifiche dei cavi, dei requisiti di inserimento ed estrazione, delle condizioni di saldatura, degli spazi meccanici e dei requisiti elettrici e ambientali dell'applicazione. Connettori di precisione da Kinghelm In qualità di produttore cinese di componenti elettronici, Kinghelm L'azienda continua a sviluppare prodotti nel campo dei connettori RF, delle antenne e delle soluzioni di interconnessione di precisione filo-scheda. Le sue capacità di sviluppo e produzione comprendono la selezione dei materiali, lo sviluppo di stampi, lo stampaggio dei metalli, lo stampaggio a iniezione di materie plastiche e il controllo qualità dei prodotti. Secondo le informazioni fornite dall'azienda, i suoi connettori per wafer vengono sottoposti a valutazioni di affidabilità che comprendono prestazioni elettriche, cicli di accoppiamento, esposizione ad alte e basse temperature e resistenza all'umidità. Il connettore KH-A12501-03AWB a 3 pin, con profilo ultra-basso da 1.25 mm, per wafer SMT orizzontali, offre un equilibrio ottimale tra miniaturizzazione, prestazioni elettriche e idoneità alla produzione di massa. Rappresenta una soluzione di interconnessione pratica per applicazioni compatte di segnale e alimentazione a bassa tensione, dove lo spazio sul PCB e l'altezza di assemblaggio sono limitati. Per le applicazioni che richiedono un'interfaccia filo-scheda SMT compatta, il KH-A12501-03AWB è un candidato da valutare nell'ambito di una strategia di approvvigionamento di componenti a livello nazionale. Chi siamo Kinghelm Kinghelm (www.kinghelm.netL'azienda è specializzata in una vasta gamma di connettori e interruttori, tra cui jack per cuffie, jack di alimentazione CC, connettori FPC, connettori USB, connettori USB impermeabili, interruttori di rilevamento, interruttori di rilevamento verticali, interruttori di rilevamento a foro passante, interruttori di codifica SMT, interruttori di finecorsa, interruttori di codifica rotativi, pulsanti tattili, prese e interfacce Type-C, interruttori joystick, interruttori a cinque vie e interruttori a rotella. Modelli chiave dell'azienda Kinghelm Le serie KH includono KH-6X6X6H-STM, KH-IPEX-K501-29, KH-6X6X5H-STM, KH-6X6X5H-Z2J, KH-3216-H0209, KH-VH-PT3.96 e KH-SMA-P-8029. Questi prodotti completano i componenti elettronici offerti da Slkor (www.slkoric.com), tra cui componenti elettronici, sensori, diodi TVS, dispositivi di potenza e circuiti integrati per orologi. Insieme, i due portafogli di prodotti offrono una vasta gamma di componenti e servizi di supporto tecnico ai clienti di tutto il mondo. KH-A12501-03AWB Visualizza i dettagli del prodotto

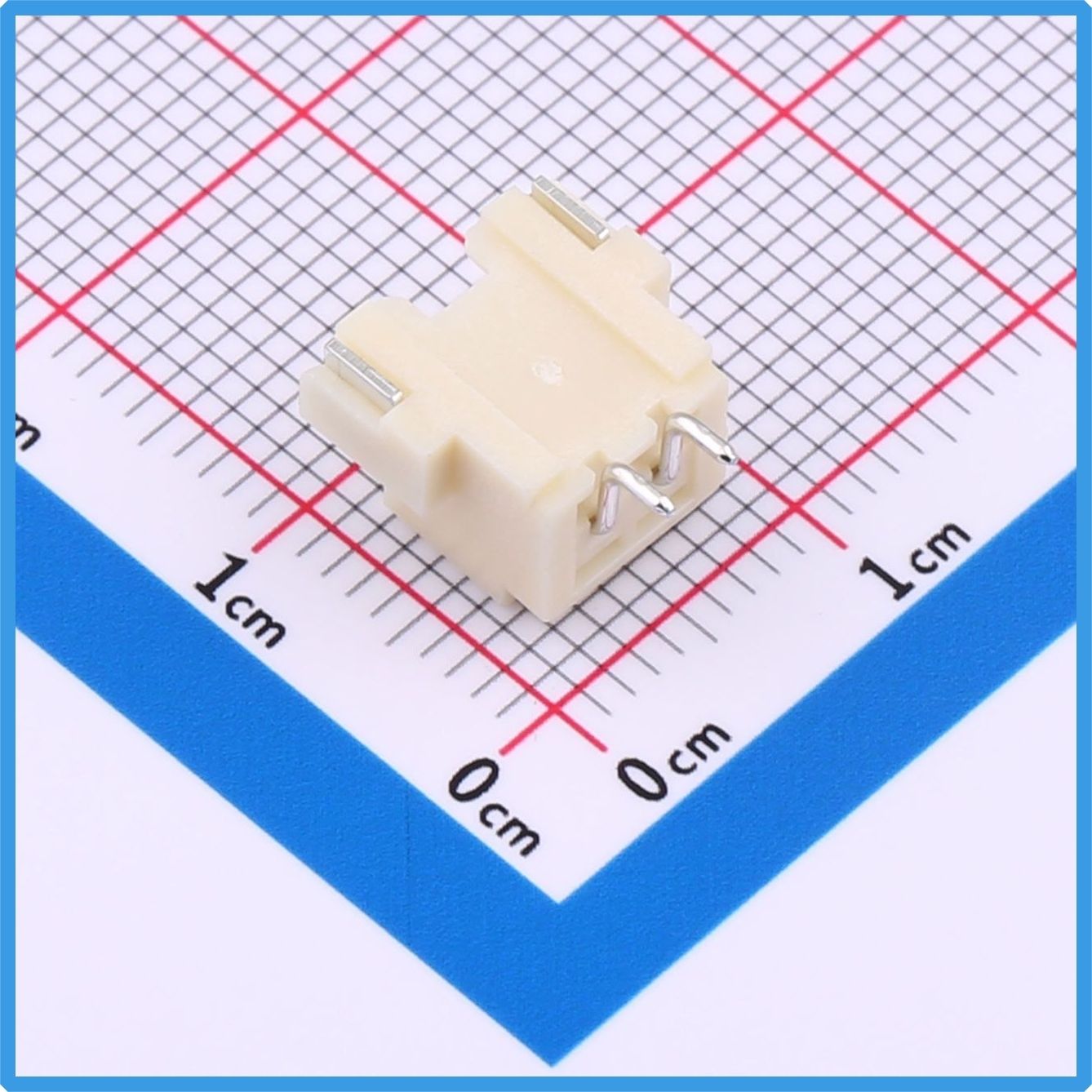

Con l'evoluzione dell'elettronica di consumo, dell'hardware intelligente e dei moduli industriali compatti verso design sempre più sottili e piccoli, lo spazio sui PCB sta diventando sempre più prezioso. I connettori filo-scheda a basso profilo e ad alta densità, compatibili con la produzione SMT automatizzata, sono diventati componenti essenziali nella progettazione hardware moderna. Kinghelm Il connettore KH-A12501-02AWB è un connettore a 2 pin ad angolo retto per montaggio superficiale, con passo di 1.25 mm, per il collegamento filo-scheda. Caratterizzato da una struttura a profilo ultra-basso, prestazioni elettriche stabili e confezionamento in nastro e bobina, ideale per linee di produzione automatizzate, offre vantaggi distinti per le applicazioni di connessione di segnali in ambienti con spazio limitato, fornendo agli ingegneri hardware una soluzione di interconnessione economicamente vantaggiosa. Kinghelm Immagine del prodotto KH-A12501-02AWB 1. Design ad angolo retto a profilo ultrabasso per layout di PCB con spazio limitato Il connettore KH-A12501-02AWB presenta una configurazione a fila singola, 1×2 pin con passo di 1.25 mm e un design di montaggio SMD (Surface Mount Device) ad angolo retto. La sua altezza sulla scheda lungo l'asse Z è di soli 1.95 mm, mentre la larghezza della base lungo l'asse Y è di 5.5 mm, il che lo rende un tipico connettore a profilo ultrabasso. Rispetto ai connettori a montaggio verticale convenzionali, il suo orientamento orizzontale riduce al minimo lo spazio verticale occupato all'interno dell'involucro, rendendolo ideale per prodotti compatti in cui la batteria si trova vicino alla scheda madre o lo spessore dell'involucro è strettamente limitato. Il prodotto viene fornito in confezioni su nastro e bobina, garantendo la compatibilità diretta con le macchine pick-and-place SMT ad alta velocità. Supporta l'alimentazione, il posizionamento e la saldatura a rifusione automatizzati, eliminando l'inserimento manuale dei componenti a foro passante e migliorando significativamente l'efficienza produttiva, riducendo al contempo il rischio di saldature fredde e assemblaggi errati. Ciò lo rende particolarmente adatto alle esigenze della moderna produzione elettronica su larga scala. Con un peso lordo di soli 0.435 g per unità, il suo design leggero contribuisce anche a ridurre il peso complessivo del modulo, rendendolo particolarmente adatto a dispositivi sensibili al peso come dispositivi indossabili, droni e sensori compatti. 2. Prestazioni elettriche eccellenti per connessioni affidabili a lungo termine In termini di prestazioni elettriche e affidabilità ambientale, questo connettore offre una serie di specifiche ben definite. È progettato per una corrente di 1 A e una tensione di 125 V CC, risultando adatto alle linee di segnale e ai circuiti di alimentazione a bassa potenza presenti nella maggior parte dei dispositivi elettronici. Il suo intervallo di temperatura operativa si estende da -25 °C a +85 °C, consentendone l'utilizzo in diversi ambienti, tra cui dispositivi elettronici per interni, moduli compatti di acquisizione dati industriali e accessori ausiliari per autoveicoli, mantenendo connessioni stabili anche in presenza di variazioni di temperatura. Il materiale di base dei contatti è bronzo fosforoso, che garantisce un'elasticità duratura e una forza di contatto costante. Anche dopo ripetuti cicli di accoppiamento e disaccoppiamento, i contatti sono progettati per mantenere una pressione di contatto stabile, contribuendo a ridurre il rischio di connessioni allentate e interruzioni intermittenti del segnale. Le aree di contatto sono placcate in oro per ridurre la resistenza di contatto e migliorare la resistenza all'ossidazione e alla corrosione. Ciò contribuisce a prevenire l'ossidazione e l'appannamento durante l'uso prolungato, minimizzando il degrado del segnale e i guasti dei contatti, preservando al contempo l'integrità del segnale. 3. Alloggiamento in PA9T ignifugo per una saldatura affidabile e sicura. L'involucro isolante è realizzato in PA9T, una speciale plastica tecnica conforme allo standard di resistenza alla fiamma UL 94 V-0, che garantisce un importante livello di protezione. Il PA9T offre un'eccellente resistenza al calore ed è progettato per resistere alle alte temperature associate alla saldatura a rifusione, riducendo al minimo il rischio di deformazione, fuoriuscita di resina e formazione di bolle. È quindi adatto ai processi di saldatura SMT ad alta temperatura. Il materiale offre inoltre un buon isolamento elettrico, resistenza chimica e stabilità dimensionale. Anche in ambienti umidi o in condizioni di leggera contaminazione da olio, l'involucro contribuisce a mantenere un isolamento affidabile e a ridurre il rischio di cortocircuiti. La sua rigorosa classificazione di resistenza alla fiamma significa che il materiale è in grado di autoestinguersi in condizioni di prova specifiche, contribuendo a migliorare il margine di sicurezza complessivo del prodotto finito. Queste caratteristiche lo rendono adatto per dispositivi elettronici di consumo, apparecchiature di sicurezza e prodotti per la casa intelligente che devono soddisfare specifici requisiti di sicurezza. Kinghelm Scheda tecnica KH-A12501-02AWB 4. Applicazioni versatili su hardware intelligente sottile e compatto Il KH-A12501-02AWB ha un focus applicativo ben definito. La sua configurazione a 2 pin è comunemente utilizzata per connessioni di segnale a canale singolo o connessioni di alimentazione a bassa potenza. Le applicazioni tipiche includono braccialetti intelligenti, custodie di ricarica per auricolari Bluetooth, moduli per fotocamere compatte, sensori per la domotica, schede di protezione per batterie al litio, sonde di acquisizione dati industriali e schede di illuminazione per droni. In molti dispositivi intelligenti sottili e compatti, lo spazio interno è estremamente limitato, soprattutto in verticale. I connettori convenzionali ad alto profilo possono risultare difficili da integrare, mentre questo connettore ad angolo retto a profilo ultrabasso, alto solo 1.95 mm, può contribuire a superare i vincoli di layout del PCB. I disegni standardizzati dell'impronta del PCB semplificano inoltre l'integrazione del componente direttamente nei progetti dei progettisti. La disposizione dei pin e le dimensioni dei pad di saldatura sono ottimizzate per garantire saldature sicure e connessioni meccaniche affidabili, rendendo il connettore adatto ad apparecchiature esposte a un certo grado di vibrazione. 5. Componenti nazionali standardizzati per una catena di approvvigionamento più controllabile Come prodotto standardizzato da KinghelmIl connettore KH-A12501-02AWB, di una marca cinese, combina i vantaggi dell'approvvigionamento nazionale con una qualità del prodotto costante. Kinghelm Da tempo specializzata in antenne RF e prodotti di interconnessione per connettori, vanta consolidate capacità produttive che spaziano dallo sviluppo di stampi allo stampaggio a iniezione, dalla stampatura dei terminali alla placcatura superficiale. Un rigoroso controllo delle specifiche, schede tecniche complete e disegni di layout per PCB forniscono un prezioso supporto tecnico per lo sviluppo hardware. La stessa serie di prodotti offre anche versioni a 3, 4 e 5 pin, tra le altre configurazioni. Adottando un passo costante di 1.25 mm su tutta la serie, i progettisti possono selezionare in modo flessibile connettori con un numero diverso di pin all'interno della stessa piattaforma di prodotto, contribuendo a ridurre i costi di gestione dei materiali e a semplificare le iterazioni di progettazione. Nel complesso, il KH-A12501-02AWB è un componente di interconnessione economico e affidabile, progettato per dispositivi elettronici compatti. La sua combinazione di passo ad alta densità di 1.25 mm, design ad angolo retto a profilo ultrabasso, contatti in bronzo fosforoso placcati in oro, alloggiamento in PA9T ignifugo e confezionamento in nastro e bobina per l'assemblaggio SMT risponde direttamente alle sfide delle connessioni filo-scheda in hardware con spazio limitato. Poiché l'industria dell'elettronica di consumo continua a perseguire prodotti più sottili e compatti e l'adozione di componenti di produzione nazionale accelera, connettori standardizzati, affidabili e adatti alla produzione di massa come questo continueranno a supportare l'innovazione nell'hardware intelligente, nei moduli industriali compatti, nei sistemi di sicurezza e nelle applicazioni di sensoristica. Rappresentano una scelta pratica e affidabile per gli ingegneri hardware che cercano soluzioni di interconnessione affidabili nelle loro distinte base (BOM). Chi siamo Kinghelm Kinghelm(www.kinghelm.net) pone grande enfasi sullo sviluppo di nuovi prodotti, sul controllo qualità e sul servizio clienti. Il suo portafoglio di prodotti per la trasmissione e la ricezione di segnali wireless comprende antenne di navigazione e posizionamento BeiDou/GPS, antenne Bluetooth in ceramica, antenne Wi-Fi, antenne di comunicazione, antenne FPC flessibili integrate e filtri. I suoi prodotti per la trasmissione, la connessione e l'interconnessione del segnale includono cavi adattatori RF, connettori coassiali, connettori per segnali elettrici e interfacce come Type-C, IPEX, SMA, RJ45, HDMI, MCX e USB, insieme a connettori a pin, connettori femmina, terminali, prese e connettori di supporto. L'azienda offre anche interruttori DIP e interruttori tattili. Inoltre, Kinghelm Fornisce prodotti personalizzati, non standard e specializzati, nonché soluzioni integrate, su misura per le esigenze dei clienti nei settori automobilistico, industriale, medicale, della produzione di apparecchiature, dell'archiviazione e dell'elaborazione dati e dei terminali intelligenti. KH-A12501-02AWB Visualizza i dettagli del prodotto

Nelle schede di controllo industriale, nei moduli per la casa intelligente, nelle apparecchiature audiovisive, nella strumentazione e in altri prodotti elettronici, i pulsanti a foro passante compatti sono componenti essenziali per l'interazione uomo-macchina. Molti progetti richiedono uno spazio ottimizzato per il layout del PCB, mantenendo al contempo un feedback tattile costante e un contatto elettrico affidabile. Kinghelm Il pulsante momentaneo a sei pin KH-PB-22E18-WS offre una soluzione pratica per progetti a foro passante, grazie alla sua base compatta di 8 mm × 8 mm, all'altezza totale di 17 mm e alla configurazione circuitale a doppio polo e doppia via (DPDT). È particolarmente adatto per applicazioni di elettronica di consumo e industriali ad alto volume. Kinghelm Immagine del prodotto KH-PB-22E18-WS 1. Specifiche principali del prodotto: Design compatto a sei pin con montaggio a foro passante e funzionamento momentaneo. Il KH-PB-22E18-WS è un interruttore a pulsante passante con base di 8 mm × 8 mm e altezza totale di 17 mm. È dotato di cappuccio del pistone blu, design non illuminato e disposizione dei terminali a sei pin compatibile con i layout standard dei circuiti stampati. L'interruttore è dotato di un meccanismo momentaneo a ripristino automatico . Stabilisce una connessione elettrica quando viene premuto e ritorna automaticamente alla sua posizione originale quando viene rilasciato. A differenza degli interruttori a ritenuta, che mantengono il loro stato dopo l'attivazione, questo design è ideale per applicazioni di attivazione momentanea come l'attivazione di funzioni, il ripristino di segnali, il controllo temporaneo di avvio/arresto e la regolazione dei parametri. La sua configurazione a doppio polo e doppia via (DPDT) fornisce due circuiti di commutazione indipendenti che operano simultaneamente. Un singolo interruttore può quindi controllare due percorsi di segnale, semplificando il cablaggio dei circuiti periferici, riducendo il numero di componenti e ottimizzando lo spazio sul PCB. 2. Materiali e progettazione strutturale: Materiali durevoli con molteplici opzioni di forza di azionamento In termini di materiali e costruzione, l'interruttore è progettato per garantire durata e funzionamento costante. Pomello: Realizzato in POM (poliossimetilene), offre una buona resistenza all'usura e permette al pulsante di resistere a pressioni ripetute senza screpolarsi o scolorirsi facilmente. Copertura: Realizzato anch'esso in POM, con finitura bianca, buona tenacità e resistenza alla deformazione. Base (CASE): Prodotto in materiale PBT 3310. terminali: Realizzato in ottone. Contatti: Presentano una finitura composita argento-nichel, con uno strato inferiore di nichel e uno strato esterno di argento, che contribuisce a resistere all'ossidazione e alla corrosione e a mantenere una resistenza di contatto stabile durante le commutazioni ripetute. Molla interna: Realizzato in filo di acciaio inossidabile (SUS), offre una forza di ritorno elastica e contribuisce a mantenere un feedback tattile costante anche dopo ripetute operazioni. Le specifiche del prodotto offrono diverse opzioni di forza di azionamento per soddisfare diverse esigenze tattili: 120 ± 30 gf 200 ± 50 gf 300 ± 100 gf 400 ± 100 gf 550 ± 100 gf Gli ingegneri possono selezionare la forza di azionamento appropriata in base all'esperienza d'uso prevista per il prodotto. Le versioni a forza inferiore sono adatte per dispositivi elettronici portatili e piccoli elettrodomestici, mentre le versioni a forza superiore possono essere considerate per apparecchiature di controllo industriale dove la resistenza all'attivazione accidentale è importante. La corsa totale è di 2.5 ± 0.2 mm, garantendo una distanza di azionamento definita e un feedback tattile chiaro per un funzionamento reattivo. 3. Compatibilità di installazione: montaggio a foro passante per un design compatibile con i circuiti stampati. L'interruttore utilizza il montaggio a foro passante, con pin progettati per l'assemblaggio convenzionale su PCB. La sua struttura a innesto è compatibile con i tradizionali processi di saldatura a onda e può offrire una maggiore tolleranza durante l'assemblaggio rispetto ad alcuni interruttori a montaggio superficiale. È adatto all'inserimento manuale e alla produzione di grandi volumi, consentendo ai produttori di adottare il componente senza modifiche sostanziali alle linee di produzione esistenti. L'ingombro del PCB utilizza una disposizione a matrice di sei pin con una distanza centro-centro di 2.5 mm. Il disegno tecnico fornisce un riferimento per il layout consigliato dei pad sul lato inferiore del PCB. Gli ingegneri hardware possono utilizzare le specifiche per sviluppare l'ingombro corretto e ridurre il rischio di pin disallineati, saldature a freddo e ponti di saldatura causati da pad di dimensioni errate. Ogni unità ha un peso lordo approssimativo di 0.84 g ed è fornita in sacchetti, facilitando la gestione delle scorte e la distribuzione del materiale sulla linea di produzione. Questo formato di confezionamento supporta anche gli acquisti all'ingrosso e la pianificazione della produzione. Kinghelm Scheda tecnica del prodotto KH-PB-22E18-WS 4. Ampia gamma di applicazioni nei prodotti elettronici Il pulsante momentaneo a sei pin KH-PB-22E18-WS è adatto a un'ampia varietà di applicazioni. Elettronica di consumo: può essere utilizzato per i comandi momentanei su amplificatori audio, decoder, pannelli di controllo ausiliari per veicoli, umidificatori da tavolo e apparecchiature di ricarica. Applicazioni industriali: tra i potenziali utilizzi si annoverano i pulsanti di reset per strumenti di test, le schede di controllo industriale, i moduli di controllo accessi e i sistemi di allarme di sicurezza. Altre applicazioni: l'interruttore può essere preso in considerazione anche per dispositivi medici compatti, strumenti da laboratorio didattico e terminali di comunicazione, nel rispetto dei requisiti elettrici e ambientali del prodotto finale. La sua configurazione DPDT è particolarmente utile nei circuiti che richiedono la commutazione simultanea di due percorsi di segnale o il loro collegamento tramite un'unica operazione meccanica. Rispetto all'utilizzo di due interruttori unipolari separati, un singolo interruttore DPDT fornisce un'azionamento meccanico coordinato di entrambi i circuiti, evitando differenze nei tempi di azionamento tra pulsanti azionati indipendentemente. 5. Controllo qualità e considerazioni chiave per la selezione Kinghelm Vanta una vasta esperienza nel campo dei componenti elettronici, tra cui connettori RF, interruttori a pulsante e antenne. Sotto la guida di Song Shiqiang, il team continua a perfezionare i progetti strutturali e i processi di controllo qualità. Secondo le informazioni sul prodotto, il KH-PB-22E18-WS viene sottoposto a test pre-spedizione che riguardano la durata di commutazione, la stabilità della forza della molla e la resistenza alla temperatura e all'umidità. Questi test hanno lo scopo di garantire un funzionamento affidabile nelle tipiche condizioni operative dei prodotti elettronici. I terminali in ottone e la finitura dei contatti a base d'argento sono progettati per supportare una trasmissione del segnale stabile e ridurre il rischio di contatti intermittenti associati all'ossidazione. La base compatta da 8 mm × 8 mm è particolarmente vantaggiosa per i progetti di pannelli con spazio limitato. La sua altezza complessiva di 17 mm si adatta a molti layout di contenitori convenzionali, mentre il cappuccio blu del pistone fornisce una chiara identificazione visiva per gli utenti. Nella scelta di questo interruttore, gli ingegneri devono prestare particolare attenzione ai seguenti fattori: 1. Funzionamento momentaneo o a ritenuta L'interruttore KH-PB-22E18-WS è un interruttore momentaneo a ripristino automatico. Si attiva quando viene premuto e ritorna allo stato originale quando viene rilasciato. Se un'applicazione richiede che l'interruttore mantenga il suo stato dopo la pressione e cambi stato alla pressione successiva, è necessario selezionare un modello a ritenuta compatibile della stessa serie. 2. Design illuminato versus design non illuminato Questo modello non include l'illuminazione integrata. Le applicazioni che richiedono retroilluminazione o indicazione di stato illuminata devono utilizzare una versione illuminata appropriata. 3. Forza di azionamento La forza di azionamento è un fattore chiave nel determinare la sensazione tattile e la resistenza all'attivazione accidentale. Le opzioni con forza inferiore offrono un tocco più leggero, adatto ai prodotti di consumo, mentre le opzioni con forza maggiore richiedono una pressione maggiore e possono essere più appropriate per le apparecchiature industriali, dove è necessario ridurre al minimo l'attivazione involontaria. 4. Compatibilità tra le dimensioni del PCB e l'assemblaggio Prima della produzione, gli ingegneri devono verificare la disposizione dei pin, la distanza centro-centro di 2.5 mm, le dimensioni dei pad e il gioco meccanico confrontandoli con la scheda tecnica ufficiale. Anche le caratteristiche elettriche, i limiti ambientali e la durata di commutazione prevista devono essere confermati rispetto alle specifiche del produttore per l'applicazione prevista. Conclusione Migliori Kinghelm Il KH-PB-22E18-WS è un interruttore a pulsante momentaneo compatto a sei pin con montaggio a foro passante, progettato per bilanciare efficienza di spazio, affidabilità operativa e convenienza economica. La sua base da 8 mm × 8 mm, la configurazione del circuito DPDT, le molteplici opzioni di forza di azionamento e il montaggio a foro passante convenzionale lo rendono una soluzione pratica per un'ampia gamma di applicazioni di commutazione momentanea. Per gli ingegneri che si occupano di sviluppo hardware e che cercano un interruttore prodotto localmente con dimensioni compatte, un design meccanico pratico e specifiche documentate, il KH-PB-22E18-WS merita di essere preso in considerazione. Può essere utilizzato in elettronica di consumo, sistemi di controllo industriale, apparecchiature di sicurezza, dispositivi di comunicazione e altri prodotti elettronici. L'approvvigionamento affidabile dei componenti e la selezione del modello appropriato possono contribuire a semplificare lo sviluppo del prodotto e a controllare i costi dei materiali. Chi siamo Kinghelm Kinghelm Connettori audio e video (serie jack per cuffie) Kinghelm (www.kinghelm.netL'azienda vanta quasi 20 anni di esperienza nella tecnologia a microonde e a radiofrequenza, supportata da un team tecnico di base con un background presso l'Università di Tsinghua e l'Università di Scienza e Tecnologia Elettronica della Cina. Grazie a complete attrezzature di test di laboratorio, l'azienda può condurre in modo indipendente lo sviluppo di nuovi prodotti e la verifica delle prestazioni per i dispositivi terminali intelligenti. Il suo impianto di produzione intelligente e flessibile a Luzhai, Guangxi, fornisce una capacità produttiva per supportare ordini di grandi volumi, consentendo Kinghelm Fornire prodotti e servizi affidabili ai clienti di tutto il mondo. Migliori Kinghelm Il portafoglio prodotti comprende antenne BeiDou/GPS, antenne Bluetooth e Wi-Fi, nonché una gamma completa di cavi jumper RF e interconnessioni. Tra i modelli più diffusi figurano KH-IPEX-K501-29, KH-SMA-K513-G, KH-TYPE-C-16P, KH-SMA-KE-Z, KH-SMA-KWE17-G, KH-MMCX-Z, KH-3216-A35 e KH-IPEX4-2020. L'azienda offre anche una vasta gamma di connettori di segnale, connettori scheda-scheda, intestazioni e prese per PCB e interruttori. Inoltre, Kinghelm Supporta cablaggi medicali personalizzati, cablaggi automobilistici, antenne non standard e sviluppo di connettori, fornendo servizi integrati che spaziano dai disegni tecnici agli stampi, dai test alla produzione di massa. KH-PB-22E18-WS Visualizza i dettagli del prodotto

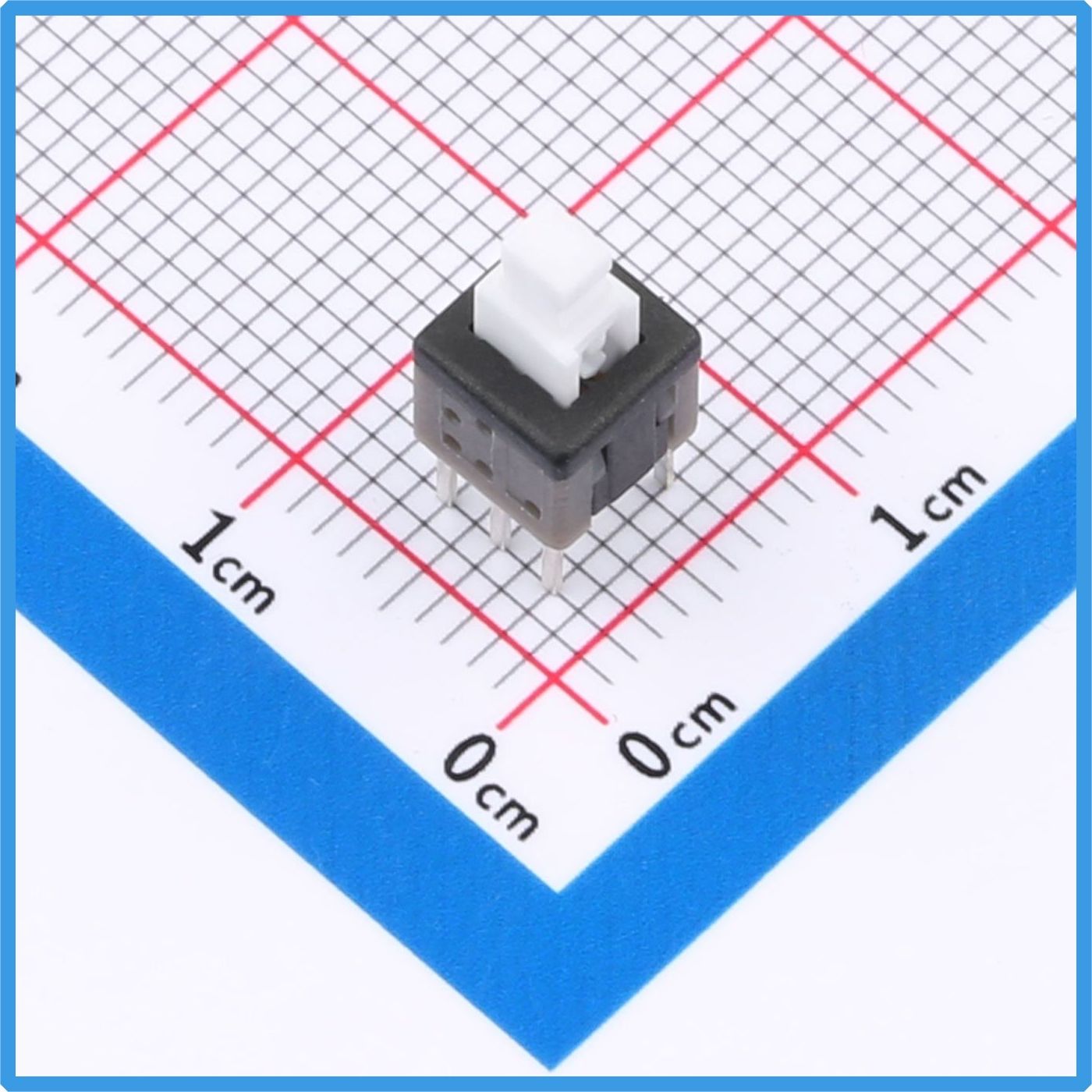

Nell'elettronica di consumo, nei moduli di controllo industriale, nella strumentazione e in altre applicazioni elettroniche, gli interruttori a pulsante sono tra i componenti più fondamentali per l'interazione uomo-macchina. Un interruttore a pulsante autobloccante affidabile e compatto garantisce una stabile ritenzione dello stato e un controllo efficace per i prodotti elettronici. Il KH-PB-22E08, lanciato da Kinghelm, è un interruttore a pulsante autobloccante da 8 × 8 mm progettato per applicazioni generiche e caratterizzato da montaggio a foro passante. Grazie al suo design strutturale consolidato e alle affidabili prestazioni elettriche, è ideale per un'ampia gamma di progetti elettronici che richiedono che l'interruttore mantenga il suo stato di acceso/spento. Kinghelm Immagine del prodotto KH-PB-22E08 La caratteristica più evidente del KH-PB-22E08 è la sua compattezza. La base dell'interruttore misura 8 mm × 8 mm e l'altezza complessiva è di 17 mm, contribuendo a risparmiare spazio prezioso sul PCB in dispositivi con spazio interno limitato. È disponibile in un package plug-in a foro passante con terminali standard per PC. Il suo collaudato processo di saldatura lo rende adatto sia alla saldatura a onda automatizzata che alla saldatura e al debug manuale, risultando conveniente sia per i produttori di massa che per gli appassionati di elettronica fai-da-te. Il prodotto viene fornito in buste, con un peso lordo di soli 0.855 g per unità. Il suo design leggero non aggiunge praticamente alcun peso aggiuntivo all'assemblaggio meccanico. In termini di configurazione elettrica, questo interruttore presenta sei terminali e una struttura circuitale bipolare a doppia via (DPDT). I sei pin sono disposti secondo un layout standard per PCB, con simboli schematici e impronte ben definiti. Questa configurazione consente di controllare simultaneamente due circuiti indipendenti. A differenza degli interruttori tattili momentanei che tornano alla posizione originale non appena il pulsante viene rilasciato, il KH-PB-22E08 utilizza un meccanismo autobloccante: premendolo una volta si blocca l'interruttore in posizione ON, premendolo di nuovo si sblocca e lo si riporta in posizione OFF. Ciò significa che non è necessario tenere premuto il pulsante per mantenere lo stato selezionato. L'interruttore è quindi adatto per l'accensione, la selezione della modalità operativa e l'attivazione o la disattivazione di funzioni. Il pulsante presenta un design a stantuffo rettangolare con una combinazione di colori blu e bianco, che offre un'ottima riconoscibilità visiva e una netta risposta tattile. La sua chiara sensazione di azionamento fornisce agli utenti un feedback positivo durante l'utilizzo. Per quanto riguarda i materiali e i processi di produzione, i componenti dell'interruttore sono stati selezionati per bilanciare durata e prestazioni elettriche. La manopola è realizzata in POM (poliossimetilene) blu, una plastica tecnica resistente all'usura e dimensionalmente stabile che contribuisce a prevenire crepe e scolorimento superficiale durante l'uso ripetuto. L'alloggiamento della base è realizzato in PBT con una struttura a strisce di rame e una superficie nichelata, che garantisce un buon isolamento e resistenza meccanica. La molla di contatto è realizzata in rame CS210R-EH, mentre i contatti presentano uno strato di placcatura composita in argento. Questi materiali garantiscono una buona conduttività elettrica e contribuiscono a mantenere una resistenza di contatto stabile, riducendo i problemi legati all'ossidazione e le perdite di trasmissione del segnale. La molla interna è realizzata in filo di acciaio inossidabile, che offre una buona resistenza alla fatica per garantire prestazioni di azionamento costanti anche dopo ripetuti utilizzi. La struttura meccanica distingue inoltre tra la corsa di aggancio e la corsa totale. Le dimensioni e le tolleranze critiche sono rigorosamente controllate per contribuire a mantenere un feedback tattile costante tra le unità prodotte in serie e ridurre al minimo le variazioni di qualità tra i singoli interruttori. Dal punto di vista della selezione del prodotto, il KH-PB-22E08 è un interruttore autobloccante non illuminato, privo di indicatore LED integrato. La sua struttura semplificata lo rende adatto ad applicazioni che richiedono un bloccaggio meccanico ma non necessitano di un'indicazione di stato illuminata. Le applicazioni tipiche includono pannelli di controllo compatti per strumenti, schede di controllo per piccoli elettrodomestici, quadri di controllo industriali, sistemi di allarme, dispositivi di collaudo, interruttori di alimentazione montati su telaio e moduli di commutazione di funzioni periferiche. Rispetto agli interruttori autobloccanti a montaggio superficiale, il suo design a foro passante offre un ancoraggio meccanico più robusto e una migliore resistenza alle vibrazioni. Ciò può contribuire a ridurre il rischio di cedimenti delle saldature dovuti alle vibrazioni, rendendolo una soluzione pratica per apparecchiature industriali e dispositivi periferici per autoveicoli, a seconda dei requisiti specifici dell'applicazione. Kinghelm Scheda tecnica KH-PB-22E08 Come parte di KinghelmIl modello KH-PB-22E08, parte della gamma di interruttori a pulsante di , è supportato da disegni meccanici e specifiche standardizzati. Le impronte dei componenti sul PCB, l'assegnazione dei pin, i parametri di corsa e le informazioni sulla distinta base sono standardizzati, consentendo agli ingegneri di consultare la scheda tecnica durante la progettazione di schemi e PCB e riducendo le attività preliminari di verifica dei componenti. Il formato 8 × 8 × 17H mm è ampiamente utilizzato nel settore, offrendo una buona compatibilità con le catene di fornitura consolidate e semplificando la selezione di componenti alternativi. Tuttavia, durante la selezione dei componenti, è necessario tenere conto di alcune limitazioni. Innanzitutto, si tratta di un interruttore autobloccante e non deve essere utilizzato in sostituzione di un interruttore tattile momentaneo a ripristino automatico. In secondo luogo, non include una spia luminosa; le applicazioni che richiedono un'indicazione di stato illuminata dovrebbero utilizzare un interruttore autobloccante illuminato adatto. Infine, il package a foro passante occupa spazio sul lato inferiore del PCB, quindi è necessario riservare spazio sufficiente per i pin e le saldature, soprattutto nei progetti di schede ad alta densità. Nel complesso, il KH-PB-22E08 è un interruttore a pulsante autobloccante a sei terminali, versatile e ben bilanciato. La sua base compatta da 8 × 8 mm, la configurazione del circuito DPDT, l'affidabile meccanismo di bloccaggio, i materiali resistenti e il collaudato design per il montaggio a foro passante lo rendono adatto sia alla produzione di massa che all'affidabilità operativa a lungo termine. Per gli ingegneri di ricerca e sviluppo nel settore elettronico e per i fornitori di soluzioni hardware, il KH-PB-22E08 rappresenta una scelta pratica ed economica quando è necessario un interruttore a pulsante compatto per il controllo a ritenuta di due circuiti di segnale. Chi siamo Kinghelm Kinghelm (www.kinghelm.netL'azienda è specializzata in una vasta gamma di prodotti per connettori e interruttori, tra cui jack per cuffie, jack di alimentazione CC, connettori FPC, connettori USB, connettori USB impermeabili, interruttori di rilevamento, interruttori di rilevamento verticali, interruttori di rilevamento a foro passante, interruttori di codifica a montaggio superficiale, interruttori di finecorsa, interruttori di codifica rotativi, pulsanti tattili, prese Type-C, interfacce Type-C, interruttori joystick, interruttori a cinque vie, interruttori a rotella e interruttori di rilevamento a montaggio superficiale. Modelli chiave in KinghelmLe serie KH di includono KH-6X6X6H-STM, KH-IPEX-K501-29, KH-6X6X5H-STM, KH-6X6X5H-Z2J, KH-3216-H0209, KH-VH-PT3.96 e KH-SMA-P-8029. Questi prodotti completano i componenti elettronici offerti da Slkor (www.slkoric.com), tra cui sensori, diodi TVS, dispositivi di potenza, chip per orologi e altri prodotti a semiconduttore. Insieme, le due aziende offrono un portafoglio prodotti completo e un supporto tecnico professionale a decine di migliaia di clienti in tutto il mondo. KH-PB-22E08 Visualizza i dettagli del prodotto

Gli interruttori a pulsante sono tra i componenti più fondamentali ed essenziali nelle interfacce elettroniche uomo-macchina. Dai giocattoli agli elettrodomestici, fino agli strumenti di collaudo industriali, innumerevoli dispositivi si affidano a componenti a pulsante stabili e durevoli. Kinghelm Il KH-PB-22E37-WS è un interruttore a pulsante momentaneo a sei pin, con montaggio a foro passante, di dimensioni 7 × 7 × 15.9 mm (altezza). Grazie alla sua struttura compatta e alle prestazioni elettriche stabili, rappresenta la scelta ideale per applicazioni di attivazione momentanea in dispositivi con spazio limitato ed è ampiamente adatto per l'elettronica di consumo e le applicazioni di controllo industriale. Kinghelm Immagine del prodotto KH-PB-22E37-WS Questo interruttore a pulsante è dotato di un package a foro passante e innesto ed è fornito in una confezione a busta. Con un peso lordo di soli 0.6 g per unità, il suo design leggero lo rende adatto ai requisiti strutturali di un'ampia gamma di prodotti elettronici compatti. L'interruttore presenta una configurazione di contatto bipolare a doppia via (DPDT) con sei pin e un meccanismo non a ritenuta e autoripristinante, comunemente noto come interruttore momentaneo. Il suo pistone rettangolare offre una sensazione tattile nitida e reattiva. I contatti si chiudono quando il pulsante viene premuto e la molla interna lo riporta automaticamente nella posizione originale al rilascio. L'interruttore non rimane bloccato, il che lo rende ideale per logiche di controllo che richiedono l'attivazione di un'azione tramite la pressione e il suo rilascio al rilascio. Le applicazioni tipiche includono input di conferma, attivazione di segnali momentanei, funzioni di reset e segnali di riattivazione. Materiali durevoli e costruzione affidabile In termini di struttura e materiali, Kinghelm ha selezionato componenti che bilanciano la durata con la compatibilità di produzione. L'alloggiamento dell'interruttore è realizzato in PBT ignifugo rinforzato con fibra di vetro, che offre una buona resistenza al calore e stabilità dimensionale. Ciò lo rende adatto ai processi di saldatura a foro passante, inclusa la saldatura a onda. Lo stantuffo è realizzato in POM (poliossimetilene), noto anche come acetale o plastica tecnica. Questo materiale offre una buona resistenza all'usura e un funzionamento fluido, contribuendo a ridurre la probabilità di adesione, sbiancamento della superficie o danni durante l'utilizzo ripetuto. Le molle di contatto interne sono dotate di contatti compositi placcati in argento, che offrono una buona conduttività elettrica e una resistenza di contatto stabile, contribuendo a ridurre al minimo gli errori di segnale e i contatti difettosi. Una molla integrata in acciaio inossidabile garantisce un ritorno rapido e costante dopo ogni pressione, contribuendo a mantenere una sensazione di funzionamento uniforme per decine di migliaia di cicli di azionamento. L'interruttore utilizza terminali in stile PC per il montaggio a foro passante su PCB. Supporta l'inserimento automatico a foro passante sulle linee di produzione, nonché la saldatura manuale durante la prototipazione e il debug. Una volta saldati, i terminali formano una connessione meccanica sicura con il PCB, offrendo una buona resistenza a vibrazioni e urti. Ciò rende l'interruttore adatto a dispositivi esposti a vibrazioni meccaniche moderate. Ingombro ridotto e progettazione flessibile dei circuiti. Grazie alla base di 7 × 7 mm, il KH-PB-22E37-WS è più compatto rispetto agli interruttori convenzionali della classe di dimensioni 8 × 8 mm. La sua altezza complessiva di 15.9 mm lo rende particolarmente vantaggioso per prodotti con spazio limitato sul PCB o dimensioni interne dell'involucro ristrette. La scheda tecnica allegata specifica chiaramente il layout dei pad del PCB, le definizioni dei pin e lo schema dei contatti non in cortocircuito. Gli ingegneri hardware possono utilizzare queste informazioni direttamente durante la progettazione del layout del PCB e del circuito, contribuendo a ridurre gli errori di progettazione e ad accorciare i cicli di sviluppo. A differenza dei tradizionali interruttori a quattro pin e a circuito singolo, la configurazione DPDT a sei pin consente di controllare simultaneamente due circuiti indipendenti. Nelle applicazioni che richiedono la commutazione simultanea di due percorsi di segnale o che supportano la verifica dell'isolamento del segnale, un singolo interruttore può attivare entrambi i circuiti, semplificando il cablaggio del PCB e riducendo i requisiti di posizionamento dei componenti. Kinghelm Scheda tecnica KH-PB-22E37-WS Ampia gamma di applicazioni Il modello KH-PB-22E37-WS è adatto a una vasta gamma di applicazioni. Elettronica di consumo: pulsanti funzione e pulsanti di ripristino per strumenti di test portatili, altoparlanti portatili, giocattoli elettronici e moduli compatti per la casa intelligente. Piccoli elettrodomestici: pulsanti di regolazione momentanea per ventilatori, umidificatori e robot da cucina. Applicazioni industriali: pulsanti di attivazione del segnale per schede di controllo industriali di base, dispositivi di collaudo e accessori per sistemi di sicurezza. Poiché utilizza un meccanismo di autoripristino non a ritenuta, questo interruttore non è adatto come interruttore di alimentazione a ritenuta convenzionale per mantenere l'alimentazione continua nello stato ON. Tuttavia, per interfacce utente e circuiti di controllo che richiedono ingressi di segnale momentanei, offre un interessante equilibrio tra rapporto costo-efficacia e affidabilità. Una soluzione pratica con interruttore momentaneo da Kinghelm In qualità di marchio nazionale di componenti elettronici, Kinghelm Da tempo si concentra sullo sviluppo e la produzione di componenti RF, di connettività e di commutazione. Il KH-PB-22E37-WS riflette l'attenzione del marchio al controllo qualità, alla conformità ambientale e alla coerenza tra i lotti. La sua confezione in busta lo rende inoltre pratico per l'approvvigionamento di piccoli e medi volumi, la prototipazione e lo sviluppo di prodotti. Per gli sviluppatori di hardware e i produttori di elettronica, il KH-PB-22E37-WS combina dimensioni compatte, capacità di commutazione a doppio circuito e compatibilità con i comuni processi di saldatura a foro passante. Si tratta di una soluzione versatile con pulsante momentaneo che bilancia costi e prestazioni. Con l'evoluzione dei prodotti elettronici verso design sempre più piccoli e integrati, componenti fondamentali come il KH-PB-22E37-WS svolgono un ruolo essenziale nel garantire un funzionamento stabile del dispositivo. Sebbene piccoli e spesso trascurati, questi componenti costituiscono la base di un'interazione uomo-macchina affidabile. Il suo chiaro feedback tattile, il contatto elettrico affidabile e le dimensioni compatte conferiscono a questo interruttore un posto di rilievo tra le soluzioni a pulsante disponibili, offrendo un'opzione stabile ed economica per un'ampia varietà di dispositivi elettronici. Chi siamo Kinghelm Kinghelm (www.kinghelm.netL'azienda è specializzata in tecnologie RF a microonde e di connettività. Il suo ampio portafoglio prodotti comprende antenne BeiDou/GPS, antenne Bluetooth, antenne Wi-Fi, cavi jumper RF, connettori di segnale, connettori scheda-scheda, zoccoli, connettori a pin e interruttori elettronici. Tra i suoi prodotti più popolari figurano connettori coassiali RF come KH-IPEX-K501-29, KH-SMA-K513-G, KH-SMA-KE-Z, KH-SMA-KWEI7-G e KH-MMCX-Z, nonché il connettore USB KH-TYPE-C-16P. Questi prodotti sono ampiamente utilizzati nei veicoli a energia alternativa, nei terminali intelligenti, nell'Internet industriale, nelle città intelligenti, nell'industria aerospaziale commerciale, nell'elettronica automobilistica e nei droni (veicoli aerei a pilotaggio remoto) a bassa quota. Sfruttando il suo moderno impianto di produzione a Luzhai, Guangxi, Cina, e le linee di produzione intelligenti e flessibili, Kinghelm ha implementato un processo produttivo integrato che comprende la progettazione del prodotto, lo sviluppo degli stampi, i test prestazionali e la produzione di massa. L'azienda offre capacità di sviluppo complete e supporta la produzione di grandi volumi con qualità costante e tempi di consegna brevi e affidabili, fornendo ai clienti di diversi settori soluzioni di connettività affidabili e specifiche per le loro applicazioni. KH-PB-22E37-WS Visualizza i dettagli del prodotto

Con la progressiva miniaturizzazione e diffusione dei dispositivi elettronici, i pulsanti sono diventati componenti essenziali per l'interazione uomo-macchina. Le loro dimensioni, l'affidabilità, la sensazione tattile e la funzionalità del circuito influiscono direttamente sull'esperienza utente complessiva. Garantire un mantenimento affidabile dello stato all'interno di uno spazio limitato sul PCB è diventata una priorità costante per gli ingegneri hardware. Kinghelm ha introdotto il pulsante a ritenuta a sei pin KH-PB-22E27, caratterizzato da un ingombro compatto di 7 mm × 7 mm e da un meccanismo di ritenuta. Offre una soluzione pratica per layout di PCB ad alta densità e applicazioni con spazio limitato che richiedono un controllo di stato affidabile. Kinghelm Immagine del prodotto KH-PB-22E27 Presentazione prodotto Il KH-PB-22E27 è un interruttore a pulsante compatto progettato per il montaggio a foro passante. Misura solo 7 mm × 7 mm, con un'altezza complessiva di 15.9 mm, e presenta una configurazione di circuito a sei pin bipolare a doppia via (DPDT). La sua caratteristica principale è il meccanismo di blocco: premendo il pulsante una volta si blocca l'interruttore in posizione ON, mentre premendolo di nuovo si sblocca e l'interruttore torna in posizione OFF. Ciò consente di mantenere lo stato del circuito senza una pressione continua. Rispetto agli interruttori non bloccanti, offre maggiore praticità per applicazioni che richiedono il mantenimento e il controllo dello stato. Grazie alle sue dimensioni compatte, il KH-PB-22E27 è ideale per applicazioni che richiedono sia layout PCB ad alta densità sia una commutazione efficiente in termini di spazio e con mantenimento dello stato. Specifiche chiave Parametro Specificazione Brand Kinghelm Modello KH-PB-22E27 Tipo di montaggio Foro passante (THT) Dimensioni 7 mm × 7 mm Altezza totale 15.9 mm Configurazione del circuito Doppio polo bipolare (DPDT) Meccanismo di commutazione Chiusura a scatto (premere per bloccare / premere di nuovo per sbloccare) Stile terminale Terminali per PC, sei pin Forma del pulsante Pistone rettangolare Illuminato Nodo Peso lordo 0.59 g Packaging Borse e pochettes Vantaggi di progettazione e materiali Struttura compatta e tolleranze precise Progettato per applicazioni ad alta densità, il KH-PB-22E27 tiene conto dei requisiti di installazione e saldatura. Le dimensioni principali contrassegnate da un asterisco (*) sono soggette a un rigoroso controllo di tolleranza: le dimensioni pari o inferiori a 1.5 mm hanno una tolleranza di ±0.1 mm, mentre le dimensioni superiori a 1.5 mm hanno una tolleranza di ±0.2 mm. Il design a sei pin con montaggio a foro passante garantisce un supporto meccanico stabile. Grazie alla sua altezza complessiva di 15.9 mm, l'interruttore può essere integrato in diverse schede PCB e contenitori, nel rispetto dei requisiti specifici di progettazione meccanica. Materiali accuratamente selezionati per prestazioni elettriche e meccaniche ottimali. Il KH-PB-22E27 riflette Kinghelml'attenzione di ' all'affidabilità attraverso la selezione dei materiali: Primavera: Acciaio inossidabile (SUS), progettato per garantire un ritorno elastico costante e prestazioni meccaniche ottimali. Contatti: Bronzo fosforoso (PBS C5210R-EH) con placcatura in argento, che garantisce una buona conduttività elettrica e una bassa resistenza di contatto. terminali: Bronzo fosforoso o ottone, con base nichelata e finitura stagnata. Base isolante: PBT con classificazione di resistenza alla fiamma UL94 V-0. Coperchio e testa del bottone: Il poliossimetilene (POM) offre una buona resistenza all'usura e caratteristiche tattili. Questa combinazione di materiali è progettata per fornire un contatto elettrico stabile e prestazioni meccaniche durature. Kinghelm Specifiche KH-PB-22E27 Applicazioni tipiche Grazie alle sue dimensioni compatte, al meccanismo di bloccaggio e alla configurazione DPDT, il KH-PB-22E27 è adatto a una vasta gamma di dispositivi elettronici che richiedono il mantenimento dello stato. Strumentazione: Selezione della modalità e commutazione dell'alimentazione nelle apparecchiature di misura. Elettrodomestici: Pannelli di controllo per elettrodomestici come lavatrici e cuociriso, dove è richiesto un funzionamento con blocco. Elettronica di consumo: Prodotti con spazio limitato, come altoparlanti, caricabatterie e dispositivi medici compatti. Apparecchiature per ufficio e per le comunicazioni: Gestione dell'alimentazione e commutazione delle funzioni nelle apparecchiature elettroniche. Il design di montaggio a foro passante facilita sia la saldatura manuale che i processi di produzione automatizzati, rendendo l'interruttore adatto ad applicazioni in cui lo spazio è limitato e un funzionamento affidabile è fondamentale. Kinghelm Assistenza tecnica e di qualità Kinghelm Vanta oltre un decennio di esperienza nella progettazione, produzione, vendita e assistenza tecnica di prodotti per la trasmissione di segnali wireless, connettori elettronici per segnali e sistemi di interconnessione. Sotto la guida del fondatore, il signor Song Shiqiang, l'azienda continua a concentrarsi sulla miniaturizzazione, sull'elevata affidabilità e sulla convenienza economica. Kinghelm Fornisce ai clienti di tutto il mondo interruttori, connettori e altri componenti elettronici, supportati da competenze tecniche e gestione della qualità in tutte le fasi, dalla progettazione del prodotto alla selezione dei materiali e alla produzione. Il controllo delle tolleranze dimensionali e l'impiego di materiali ignifughi nel modello KH-PB-22E27 dimostrano l'impegno dell'azienda per la qualità del prodotto e l'affidabilità delle prestazioni. Chi siamo Kinghelm Kinghelm (www.kinghelm.netoffre un ampio portafoglio di connettori e componenti di commutazione, tra cui jack per cuffie, jack di alimentazione CC, connettori FPC, connettori USB, connettori USB impermeabili, interruttori di rilevamento, interruttori di rilevamento verticali, interruttori di rilevamento a foro passante, interruttori di codifica SMD, interruttori di finecorsa, interruttori di codifica rotativi, pulsanti tattili, prese Type-C, interfacce Type-C, interruttori joystick, interruttori a cinque vie, interruttori a rotella e interruttori di rilevamento SMD. Modelli chiave nel Kinghelm Le serie KH includono KH-6X6X6H-STM, KH-IPEX-K501-29, KH-6X6X5H-STM, KH-6X6X5H-Z2J, KH-3216-H0209, KH-VH-PT3.96 e KH-SMA-P-8029. Insieme a Slkor (www.slkoric.com), che fornisce componenti elettronici, sensori, diodi TVS, dispositivi di potenza, circuiti integrati per orologi e altri prodotti a semiconduttore, Kinghelm Fa parte di un portafoglio di prodotti complementari progettato per servire i clienti di tutto il mondo con una vasta gamma di componenti elettronici e un supporto tecnico professionale. KH-PB-22E27 Visualizza i dettagli del prodotto

Poiché l'elettronica di consumo e le apparecchiature industriali continuano a evolversi verso design più sottili e una maggiore integrazione, un interruttore a pulsante compatto e affidabile può fare la differenza nell'integrare tutte le funzioni richieste su un PCB. L'interruttore a pulsante KH-PB-22E75-WS di Kinghelm È una soluzione a foro passante ultracompatta progettata per applicazioni con spazio limitato. Con un ingombro ridotto di soli 5.8 mm × 5.8 mm, integra una configurazione a sei pin a doppio polo e doppia via (DPDT) e un meccanismo momentaneo ad auto-reset in un ingombro inferiore a quello di un'unghia. Kinghelm Immagine del prodotto KH-PB-22E75-WS 1. Aspetto e specifiche principali Il KH-PB-22E75-WS misura solo 5.8 mm × 5.8 mm, con un'altezza complessiva di 10.7 mm. È caratterizzato da un design per montaggio a foro passante e da un attuatore a stantuffo rettangolare che offre una netta sensazione tattile. Essendo l'opzione più compatta della sua serie di prodotti, è progettato per layout di PCB ad alta densità, garantendo un funzionamento affidabile anche in spazi di installazione estremamente limitati. L'interruttore è dotato di terminali per PC, non ha illuminazione integrata e viene fornito in buste. Il suo peso lordo è di circa 0.43 g per unità. Specifiche principali a colpo d'occhio: Configurazione del circuito: bipolare a doppia via (DPDT), sei terminali Meccanismo di azionamento: momentaneo, autoripristinante, non in cortocircuito Corsa totale: 1.9 mm Tipo di montaggio: Foro passante Dimensioni: 5.8 mm × 5.8 mm; altezza totale 10.7 mm Tipo di terminale: terminali per PC, senza illuminazione Confezionamento: componente con foro passante, confezionato in sacchetto Peso lordo: Circa 0.43 g per unità 2. Costruzione e materiali: durabilità in ogni dettaglio Secondo la scheda tecnica del prodotto, il KH-PB-22E75-WS è realizzato con materiali accuratamente selezionati per garantire durata e funzionamento affidabile. La base è realizzata in fibra di nylon e striscia di ottone, con finitura nichelata grigio-argento seguita da argentatura. Il coperchio è in poliossimetilene (POM) nero, mentre la testa dell'attuatore utilizza POM e bronzo fosforoso C5210R-EH con superficie argentata. La molla interna è in filo di acciaio inossidabile. Questa combinazione di materiali contribuisce a garantire la resistenza all'usura dell'attuatore e prestazioni tattili costanti, supportando al contempo un contatto elettrico stabile e un ritorno affidabile della molla anche dopo ripetuti utilizzi. La scheda tecnica identifica inoltre tre dimensioni critiche con un asterisco (*) e specifica le tolleranze dimensionali comunemente utilizzate per il montaggio a foro passante: ±0.1 mm per dimensioni fino a 1.5 mm e ±0.2 mm per dimensioni superiori a 1.5 mm. 3. Perché scegliere il KH-PB-22E75-WS? Tre vantaggi chiave 1. Dimensioni compatte senza compromettere la funzionalità. Con un ingombro di soli 5.8 mm, questo interruttore è uno dei modelli più compatti della sua serie, pur mantenendo tutte le funzionalità di commutazione di una configurazione DPDT. È particolarmente adatto per dispositivi portatili e circuiti stampati ad alta densità, dove lo spazio è limitato. 2. Funzionamento momentaneo affidabile Il meccanismo momentaneo ad auto-ripristino riporta automaticamente l'attuatore nella sua posizione originale al rilascio, eliminando la necessità di ripristinare manualmente un interruttore a ritenuta. Il suo design di commutazione anti-cortocircuito contribuisce a prevenire cortocircuiti indesiderati durante la commutazione, garantendo un funzionamento più sicuro del circuito se utilizzato entro i limiti elettrici specificati. 3. Comoda integrazione su PCB Il design a foro passante facilita la saldatura manuale e supporta i processi di assemblaggio a foro passante convenzionali. I terminali rigidi in PC garantiscono un montaggio meccanico stabile, mentre le tolleranze dimensionali specificate aiutano i progettisti a pianificare con maggiore precisione il layout dei pad e le impronte sul PCB già in fase di progettazione. Kinghelm Specifiche del modello KH-PB-22E75-WS 4. Applicazioni e raccomandazioni per la selezione Il KH-PB-22E75-WS è adatto ad applicazioni che richiedono la commutazione di due circuiti in spazi estremamente ristretti, tra cui: Pannelli di controllo per strumenti portatili Pulsanti dell'interfaccia utente nell'elettronica di consumo Comandi compatti per apparecchiature industriali Circuiti di commutazione del segnale che richiedono un funzionamento manuale affidabile Assemblaggi elettronici ad alta densità con vincoli di spazio stringenti Nella scelta di questo interruttore, gli ingegneri devono prestare attenzione a tre considerazioni chiave: Compatibilità con l'ingombro del PCB: verificare che la disposizione dei fori e le dimensioni dei pad del PCB corrispondano alla spaziatura e alle dimensioni dei terminali del PC. Requisiti operativi: Verificare che il meccanismo momentaneo e autoripristinante sia compatibile con l'interazione prevista con l'utente e con la frequenza di commutazione. Opzioni di personalizzazione: Se è necessaria una versione illuminata o una configurazione del terminale diversa, contattare il Kinghelm Il team di ingegneri discuterà le opzioni disponibili. 5. CONCLUSIONE La qualità progettuale dei componenti elettronici si manifesta spesso soprattutto nei minimi dettagli. Combinando un ingombro ultracompatto, una configurazione DPDT a sei pin e un meccanismo momentaneo con ripristino automatico, il KH-PB-22E75-WS offre un equilibrio ideale tra efficienza di spazio e funzionalità di commutazione per PCB ad alta densità. Per le applicazioni di elettronica di consumo e industriali che richiedono un interruttore a pulsante compatto, affidabile e facile da integrare, il KH-PB-22E75-WS è un'opzione da prendere seriamente in considerazione. Chi siamo Kinghelm Kinghelm (www.kinghelm.net), come introdotto da Song Shiqiang, fornisce una gamma completa di prodotti progettati per soddisfare i requisiti di ricezione, trasmissione, connettività e protezione del segnale dell'hardware intelligente, in particolare nelle applicazioni RF e a microonde. Il suo portafoglio prodotti comprende antenne, connettori, cavi jumper, connettori a innesto e terminali, che coprono una vasta gamma di applicazioni e tipi di interfaccia, tra cui connettori RF USB Type-C, SMA, IPEX e MCX, connettori HDMI, connettori di rete RJ45, cablaggi per autoveicoli, cavi adattatori, connettori pin header, connettori femmina header, terminali, antenne GPS, connettori coassiali RF, antenne Wi-Fi, antenne BeiDou (BDS), antenne di navigazione e posizionamento integrate, antenne di comunicazione 4G, antenne ceramiche Bluetooth, interruttori tattili, interruttori a sensore, interruttori a scorrimento, interruttori a pulsante, microinterruttori, interruttori multifunzione, interruttori illuminati, interruttori DIP e interruttori a levetta. Insieme a componenti elettronici, sensori, diodi TVS e altri prodotti forniti da Slkor (www.slkoric.com), Kinghelm Serve decine di migliaia di clienti in tutto il mondo, fornendo una vasta gamma di componenti elettronici e servizi di supporto tecnico. KH-PB-22E75-WS Visualizza i dettagli del prodotto

1. Panoramica del prodotto: dimensioni compatte, prestazioni affidabili per PCB ad alta densità Poiché lo spazio sui PCB diventa sempre più limitato, l'ingombro di ciascun componente gioca un ruolo fondamentale nel determinare quanta funzionalità può essere integrata in un circuito stampato. Kinghelm Il modello KH-PB-22E65 è progettato specificamente per applicazioni con vincoli di spazio stringenti. Con un ingombro ridotto di soli 5.8 mm × 5.8 mm e un'altezza complessiva di installazione di 10.7 mm, questo interruttore è una delle opzioni più compatte della sua serie di interruttori a ritenuta a foro passante. Offre una soluzione affidabile per il mantenimento dello stato in layout di PCB ad alta densità e applicazioni con spazio di installazione limitato. Kinghelm Immagine del prodotto KH-PB-22E65 2. Specifiche chiave Dimensioni: 5.8 mm × 5.8 mm; altezza complessiva di 10.7 mm Configurazione del circuito: Design a sei pin e doppio polo, doppia via (DPDT). Meccanismo di azionamento: Chiusura a scatto; premere una volta per bloccare in posizione ON e premere di nuovo per rilasciare in posizione OFF. Tipo di montaggio: Montaggio a foro passante, attraverso la scheda Tipo di terminale: Pin PCB Forma dell'attuatore: Pistone rettangolare Illuminazione: Non illuminato Peso del prodotto: 0.41 g Packaging: Imballaggio della borsa 3. Meccanismo di bloccaggio a sei perni per un comodo mantenimento dello stato A differenza dei tradizionali interruttori momentanei, il KH-PB-22E65 è dotato di un meccanismo di blocco. Una singola pressione blocca l'interruttore in posizione ON senza richiedere una pressione continua. Premendolo nuovamente, il meccanismo di blocco si sblocca e l'interruttore torna in posizione OFF. Questo meccanismo è particolarmente adatto per applicazioni che richiedono il mantenimento dello stato operativo corrente, tra cui l'accensione, la selezione della modalità e l'attivazione o disattivazione delle funzioni. Semplifica la logica di controllo fornendo al contempo un feedback tattile chiaro durante il funzionamento. La configurazione DPDT a sei pin offre una maggiore flessibilità di contatto, consentendo il controllo indipendente di due circuiti separati. Ciò permette di integrare diverse funzioni di commutazione del segnale in un unico interruttore compatto, contribuendo a risparmiare spazio prezioso sul PCB. 4. Progettazione e produzione strutturale: attenzione ad ogni dettaglio Secondo i disegni tecnici, il KH-PB-22E65 utilizza materiali accuratamente selezionati per bilanciare durata, resistenza meccanica e prestazioni elettriche. Testa dell'attuatore: POM e bronzo fosforoso Copertura dell'interruttore: POM (poliossimetilene), noto anche come resina acetalica Alloggiamento principale: struttura rinforzata con fibra di nylon e rinforzi in ottone. Meccanismo interno a molla e vite senza fine: filo di acciaio inossidabile Finiture superficiali: placcatura in argento e placcatura in nichel L'interruttore presenta un design dei contatti anti-cortocircuito (apertura prima della chiusura), che contribuisce a prevenire cortocircuiti momentanei tra i contatti durante la commutazione e migliora la protezione del circuito. Il suo formato compatto, di circa 6 mm, e il design per il montaggio a foro passante garantiscono un fissaggio meccanico stabile e la compatibilità con i processi di assemblaggio PCB convenzionali, inclusa la saldatura a onda, nel rispetto delle specifiche di processo applicabili. Kinghelm Specifiche KH-PB-22E65 5. Garanzia di qualità: Il Kinghelm Impegno Kinghelm è un'azienda high-tech con una vasta esperienza nel settore dell'interconnessione e dei componenti RF. Il suo portafoglio prodotti comprende antenne per applicazioni BeiDou, GPS, Wi-Fi e Bluetooth; connettori IPEX, SMA e FAKRA; connettori Type-C e HDMI; connettori a pin e femmina; interruttori a pulsante, interruttori a scorrimento e microinterruttori; nonché cablaggi industriali e cavi personalizzati per auto e moto. Kinghelm I prodotti sono destinati a una vasta gamma di settori, tra cui l'Internet delle cose (IoT), la strumentazione, le nuove energie, l'industria aerospaziale commerciale e le città intelligenti. Il signor Song Shiqiang, fondatore di KinghelmL'azienda vanta una vasta esperienza nel settore dei componenti elettronici e pone grande enfasi sul rigoroso controllo della qualità. Mantiene standard elevati nella selezione dei materiali, nella gestione delle tolleranze dimensionali e nei test di affidabilità. Il KH-PB-22E65 rispecchia questo impegno per la qualità. Tre dimensioni critiche, identificate nei disegni tecnici, sono soggette a rigorosi controlli di qualità per garantire uniformità e stabilità nella produzione di massa, fornendo un supporto affidabile ai progetti di prodotto finale dei clienti. 6. Applicazioni tipiche Grazie al suo ingombro ultracompatto, al meccanismo di bloccaggio a sei pin e alla configurazione dei contatti DPDT, il Kinghelm Il modello KH-PB-22E65 è adatto a una varietà di applicazioni, tra cui: Dispositivi elettronici portatili Strumentazione e apparecchiature di misura Pannelli di controllo industriali Elettronica di consumo Controllo di accensione/spegnimento Selezione delle funzioni e commutazione della modalità operativa Per i progetti in cui lo spazio sul PCB è limitato ma è essenziale una ritenzione affidabile dello stato, questo interruttore compatto da 5.8 mm è un'opzione pratica da prendere in considerazione. Chi siamo Kinghelm Secondo il signor Song Shiqiang, per soddisfare i requisiti di ricezione, trasmissione e protezione di segnali e dati dell'hardware intelligente nelle applicazioni RF e a microonde, Kinghelm offre ai clienti una gamma completa di prodotti complementari, tra cui antenne, connettori, cavi jumper, connettori a innesto e terminali. Il suo portafoglio prodotti comprende connettori RF USB Type-C, SMA, IPEX e MCX; connettori HDMI; connettori Ethernet RJ45; cablaggi per autoveicoli; cavi adattatori; connettori a pin e a pin femmina; terminali; antenne GPS; connettori coassiali RF; antenne Wi-Fi; antenne per il sistema di navigazione satellitare BeiDou (BDS); antenne di navigazione e posizionamento integrate; antenne di comunicazione 4G; antenne ceramiche Bluetooth; e una vasta gamma di interruttori elettronici. KinghelmLa gamma di prodotti per interruttori di include interruttori tattili, interruttori di rilevamento, interruttori a scorrimento, interruttori a pulsante, microinterruttori, interruttori multifunzione, interruttori illuminati, interruttori DIP, interruttori a levetta, jack per cuffie, jack di alimentazione CC, connettori FPC, connettori USB, connettori USB impermeabili, interruttori di rilevamento, interruttori di rilevamento verticali, interruttori di rilevamento a foro passante, interruttori codificati SMD, interruttori di fine corsa, interruttori di codifica rotativi, pulsanti tattili, prese Type-C, interruttori joystick, interruttori a cinque vie, interruttori a rotella e altri componenti di commutazione specializzati. Rappresentante Kinghelm I modelli della serie KH includono KH-6X6X6H-STM, KH-IPEX-K501-29, KH-6X6X5H-STM, KH-6X6X5H-Z2J, KH-3216-H0209, KH-VH-PT3.96 e KH-SMA-P-8029. Kinghelm Elettronica (Kinghelm, www.kinghelm.net), insieme a Slkor (www.slkoric.com), che offre componenti elettronici, sensori, diodi TVS e prodotti correlati, fornisce componenti elettronici e supporto tecnico complementare a decine di migliaia di clienti in tutto il mondo. KH-PB-22E65 Visualizza i dettagli del prodotto

I. Panoramica del prodottoNel sistema di progettazione delle moderne apparecchiature elettroniche, i pulsanti sono i componenti più basilari e fondamentali per l'interazione uomo-macchina. Un piccolo pulsante svolge la funzione di accensione/spegnimento del circuito e di commutazione di funzione. La sua stabilità, la sensazione al tatto e il design strutturale influenzano direttamente l'esperienza dell'utente e la durata dell'intero prodotto. Kinghelm Jinhangbiao, noto produttore nazionale di componenti RF e connettori, ha lanciato il pulsante a pressione momentaneo a sei pin KH-PB-22E70-WS. Grazie alla sua struttura compatta e alle affidabili prestazioni elettriche, è diventato un componente di riferimento nell'elettronica di consumo, nelle apparecchiature di controllo industriale e nell'hardware intelligente, fornendo soluzioni di controllo pratiche e stabili per diverse tipologie di circuiti stampati. Il KH-PB-22E70-WS è un pulsante a innesto passante di dimensioni 5.8 x 5.8 x 13.5 mm (altezza). Ogni unità ha un peso lordo di soli 0.49 g. Le sue dimensioni ridotte e il peso contenuto ne consentono l'installazione e il layout anche in spazi limitati del circuito stampato. Il prodotto è confezionato in buste, il che lo rende adatto allo stoccaggio per la produzione di massa e ideale per le linee di assemblaggio con inserimento passante in fabbrica. Kinghelm Immagine del prodotto KH-PB-22E70-WS. Kinghelm Immagine del prodotto KH-PB-22E70-WS II. Caratteristiche principaliQuesto interruttore adotta il montaggio a foro passante e pin in PC (policarbonato), che lo rendono robusto e affidabile. È compatibile sia con la saldatura manuale che con la saldatura a onda. Dopo la saldatura, i pin sono saldamente integrati con il substrato del PCB, offrendo un'eccezionale resistenza alle vibrazioni e agli urti, rendendolo adatto per apparecchiature utilizzate in ambienti vibranti. In termini di struttura del circuito, il KH-PB-22E70-WS ha una struttura a doppio polo e doppia via (DPDT) e può controllare simultaneamente due circuiti indipendenti per la commutazione sincrona. Rispetto agli interruttori a canale singolo, la struttura DPDT amplia le possibilità di progettazione del circuito. In scenari che richiedono la commutazione sincronizzata di due percorsi di segnale o il controllo isolato, un singolo pulsante può completare l'operazione di accensione/spegnimento di due circuiti, semplificando il routing del PCB, riducendo il numero di componenti e risparmiando spazio sulla scheda a circuiti stampati. Stile del pulsante: pistone rettangolare, tasto bianco con base nera, aspetto semplice e feedback di pressione chiaro e preciso. Tipo di blocco: momentaneo, i contatti si chiudono quando premuto e si ripristinano automaticamente al rilascio. A differenza di un interruttore a ritenuta, è adatto per scenari di attivazione momentanea o a impulsi. Versione illuminata: questo modello non è illuminato, il che si traduce in una struttura più semplice, un minore consumo energetico, un minor numero di punti di guasto dei LED e una maggiore affidabilità a lungo termine. III. Dettagli di progettazione strutturaleLa base di 5.8 mm x 5.8 mm è una specifica compatta standard del settore. L'altezza totale di 13.5 mm lascia un ampio margine per la progettazione del pannello dell'apparecchiatura, consentendo al copritasto di sporgere dall'involucro per un facile utilizzo da parte dell'utente. La disposizione a sei pin è la configurazione standard per i circuiti DPDT e la spaziatura dei pin è standardizzata. È possibile utilizzare direttamente le librerie di impronte PCB comuni. Gli ingegneri hardware non devono ridisegnare l'impronta durante la progettazione dello schema e del PCB, accorciando efficacemente il ciclo di ricerca e sviluppo. I contatti a molla interni e i punti di contatto dell'interruttore sono realizzati con materiali rigorosamente selezionati, garantendo un contatto elettrico stabile anche dopo ripetute pressioni, riducendo i guasti comuni come la deriva della resistenza di contatto e il contatto scadente e prolungando la durata del prodotto. Kinghelm Scheda tecnica KH-PB-22E70-WS. IV. Campi di applicazioneIl modello KH-PB-22E70-WS offre una gamma molto ampia di scenari di applicazione:Elettronica di consumo: pulsanti momentanei per pannelli di controllo di piccoli elettrodomestici, strumenti di test portatili, dispositivi multimediali e giocattoli elettronici, che consentono l'attivazione di funzioni e la regolazione dei parametri.Controllo industriale: pulsanti di reset per moduli di controllo industriale e interruttori di attivazione per apparecchiature di prova.Hardware intelligente: il pulsante di debug preferito per le schede di sviluppo MCU e i terminali IoT. Molti ingegneri di ricerca e sviluppo lo scelgono durante la validazione dei prototipi e la produzione di massa.Altri campi di applicazione: è adatto anche per il monitoraggio medico, le apparecchiature di supporto alle comunicazioni e altri dispositivi con elevati requisiti di stabilità dei componenti. Kinghelm Specifiche del modello KH-PB-22E70-WS V. Garanzia del marchio e della qualitàKinghelm (Jinhangbiao) si avvale della sua moderna base produttiva a Luzhai, Guangxi, e di linee di produzione intelligenti e flessibili per sviluppare soluzioni complete che coprono l'intero ciclo di vita del prodotto, dalla progettazione degli stampi ai test di prestazione e alla produzione di massa. Ha implementato un sistema completo di controllo qualità che include la selezione delle materie prime, la lavorazione degli stampi e l'ispezione del prodotto finito, garantendo consegne stabili con grandi volumi, elevata uniformità e tempi di consegna ridotti. Il suo interruttore a pulsante KH-PB-22E70-WS viene sottoposto a molteplici cicli di test di pressione meccanica e test di prestazione on/off prima di lasciare la fabbrica, garantendo la piena stabilità delle prestazioni di ogni lotto. Rispetto a dispositivi simili importati, offre vantaggi significativi in ​​termini di tempi di consegna, costi di approvvigionamento e supporto tecnico locale, contribuendo in modo completo a ridurre i costi e aumentare l'efficienza dell'industria manifatturiera elettronica nazionale. VI. ConclusioneIl valore dei componenti elettronici è spesso nascosto nei dettagli. Grazie alle sue dimensioni compatte, alla struttura del circuito DPDT matura e alla comoda soluzione di montaggio a foro passante, il KH-PB-22E70-WS soddisfa le esigenze di controllo momentaneo di molti prodotti. Mentre i settori dell'elettronica di consumo e delle apparecchiature intelligenti continuano a svilupparsi, i marchi di componenti nazionali come Kinghelm Continuiamo a perfezionare i componenti di base e a ottimizzare costantemente la sensazione al tocco e l'affidabilità strutturale degli interruttori, offrendo soluzioni nazionali stabili e affidabili per l'industria elettronica cinese. Un piccolo pulsante può sembrare insignificante, ma è il punto di partenza dell'interazione in innumerevoli prodotti elettronici. Completa l'apertura e la chiusura del circuito in uno spazio ridotto e supporta il funzionamento stabile di migliaia di dispositivi. Chi siamo KinghelmKinghelm (www.kinghelm.netL'azienda è profondamente impegnata nei settori delle tecnologie RF a microonde e di connessione e ha creato una matrice completa di prodotti di componenti elettronici. Le sue linee di prodotti principali includono antenne di comunicazione multistandard come antenne BeiDou/GPS, antenne Bluetooth e antenne Wi-Fi; dispositivi di connessione come cavi jumper RF, connettori di segnale, connettori scheda-scheda e connettori a zoccolo; e copre inoltre l'intera serie di interruttori e zoccoli, inclusi interruttori tattili, interruttori di rilevamento, interruttori a scorrimento, interruttori a pulsante, microinterruttori, interruttori multifunzione, interruttori illuminati, interruttori DIP, interruttori a levetta, interruttori di rilevamento, interruttori di finecorsa, interruttori encoder, pulsanti tattili, interruttori joystick, interruttori a cinque tasti, interruttori a rotella, nonché interruttori di rilevamento SMD, interruttori di rilevamento verticale, interruttori di rilevamento a foro passante, interruttori encoder SMD e altre specifiche dettagliate. È inoltre abbinato a prodotti di interfaccia di supporto come jack per auricolari, jack CC, connettori FPC, connettori USB, USB impermeabile, prese femmina di tipo C e interfacce di tipo C, formando un ecosistema di prodotti completo, dalla trasmissione del segnale al controllo di accensione/spegnimento. KH-PB-22E70-WS Visualizza i dettagli del prodotto

Con il continuo progresso dell'intelligenza automobilistica, la comunicazione tra veicoli, la navigazione, la comunicazione V2X e altre funzioni hanno imposto requisiti sempre più stringenti per la stabilità della trasmissione del segnale RF. In quanto componente fondamentale dei collegamenti RF automobilistici, i connettori RF FAKRA sono ampiamente utilizzati nei sistemi GPS per autoveicoli, nei sistemi multimediali per veicoli, nei moduli di percezione per la guida autonoma e in altri scenari, grazie alle loro eccezionali prestazioni anti-interferenza e alle costanti proprietà elettriche. KinghelmIl connettore per antenna FAKRA maschio a 90° per montaggio su scheda, di colore blu acqua, modello KH-FKRM-1007-04Z, è un dispositivo di connessione ad alte prestazioni progettato specificamente per la trasmissione di segnali RF in ambito automobilistico, offrendo soluzioni di connessione RF affidabili per diversi dispositivi di bordo. Kinghelm Immagine del prodotto KH-FKRM-1007-04Z Questo connettore RF KH-FKRM-1007-04Z è un connettore FAKRA passante per montaggio su circuito stampato con una struttura ad angolo retto di 90°, noto anche come connettore maschio a 90°. Il design ad angolo retto offre notevoli vantaggi: consente il reindirizzamento verticale dei percorsi del segnale durante il layout del PCB, risparmiando efficacemente spazio interno e adattandosi perfettamente alla struttura compatta delle centraline elettroniche per autoveicoli. I componenti elettronici all'interno dei veicoli sono disposti in modo denso con uno spazio disponibile limitato. Questo connettore ad angolo retto riduce la curvatura delle tracce di segnale ed evita interferenze tra i cavi, facilitando i progettisti strutturali nella realizzazione del layout complessivo. Gode di un'elevata compatibilità con sistemi di navigazione per veicoli, unità di infotainment, centraline telematiche T-BOX e altri prodotti. Dal punto di vista estetico, questo connettore FAKRA è dotato di un caratteristico alloggiamento in plastica blu acqua. I diversi colori dell'alloggiamento dei connettori FAKRA sono caratterizzati da una funzione di codifica anti-errato inserimento. Ogni colore rappresenta un codice univoco per prevenire l'accoppiamento errato durante l'assemblaggio, che altrimenti causerebbe un errore di comunicazione. La versione blu acqua con codice corrisponde a uno specifico canale RF per autoveicoli. Durante la produzione di massa, gli operatori possono identificare rapidamente le interfacce in base al colore, riducendo il tasso di errori di assemblaggio e migliorando l'efficienza produttiva nel settore automobilistico. L'alloggiamento in plastica è resistente alle alte temperature e all'invecchiamento, mantenendo la resistenza a crepe e deformazioni anche in presenza di forti sbalzi di temperatura all'interno dei veicoli, garantendo una lunga durata. Per quanto riguarda le prestazioni elettriche, il KH-FKRM-1007-04Z rispetta rigorosamente le specifiche RF standard con un'impedenza caratteristica di 50Ω, lo standard di impedenza più comune per i sistemi di trasmissione RF. Riduce al minimo la riflessione e la perdita del segnale durante la trasmissione per garantire una consegna del segnale RF intatta. La sua frequenza operativa va da DC a 6 GHz, un'ampia larghezza di banda pienamente in grado di trasmettere i principali segnali RF automobilistici, inclusi GPS, posizionamento BeiDou, comunicazione automobilistica 4G/5G e Wi-Fi per veicoli. È supportata una trasmissione stabile sia per segnali DC che per segnali RF ad alta frequenza fino a 6 GHz, con attenuazione del segnale controllata per garantire segnali di posizionamento e comunicazione wireless chiari e ridurre la perdita di pacchetti o i problemi di segnale debole. Per quanto riguarda l'adattabilità ambientale, il connettore garantisce un funzionamento stabile in un ampio intervallo di temperature, da -40℃ a +105℃. I veicoli operano in ambienti diversi: il freddo estremo degli inverni nordici, le alte temperature all'interno degli abitacoli dopo l'esposizione al sole estivo e la radiazione termica in prossimità del vano motore sottopongono l'elettronica automobilistica a brusche variazioni di temperatura. Il connettore KH-FKRM-1007-04Z gestisce in modo affidabile le condizioni di temperatura alternate, sia alte che basse. I suoi contatti metallici evitano un contatto scadente causato dalla dilatazione e contrazione termica, mentre le strutture isolanti rimangono stabili senza perdite o interferenze di segnale, soddisfacendo i requisiti di base di resistenza ambientale per i prodotti di livello automobilistico. Grazie alla tecnologia di confezionamento a foro passante, i pin di questo prodotto sono progettati per la saldatura diretta su circuiti stampati (PCB). Il processo di saldatura a foro passante è consolidato e crea giunzioni robuste. Rispetto ai connettori SMT, le strutture a foro passante offrono una resistenza superiore alle vibrazioni meccaniche. I veicoli sono costantemente esposti a vibrazioni e urti durante la guida. La saldatura a foro passante rinforza il legame tra il connettore e il PCB, resistendo alle sollecitazioni indotte dalle vibrazioni del veicolo e prevenendo il distacco dei pin o saldature a freddo, garantendo una connessione affidabile anche in condizioni di vibrazione prolungate. La singola unità pesa 5.175 grammi. La sua struttura compatta non impone un carico aggiuntivo sui PCB. Confezionato in buste, è ideale per acquisti all'ingrosso, gestione del magazzino e alimentazione delle linee di assemblaggio per i produttori. Kinghelm, un noto marchio nazionale specializzato in connettori RF, ha realizzato un sistema completo di controllo qualità per il modello KH-FKRM-1007-04Z. Kinghelm Vanta anni di esperienza nello sviluppo e nella produzione di adattatori RF, basi per antenne e connettori terminali. I suoi prodotti sono ampiamente utilizzati nell'elettronica automobilistica, nell'IoT e nelle apparecchiature di comunicazione. Il corpo metallico di questa presa FAKRA è realizzato in lega di alta qualità con placcatura in oro. I pin di contatto placcati in oro offrono un'eccellente conduttività e resistenza all'ossidazione, mantenendo una resistenza di contatto stabile anche dopo ripetuti cicli di accoppiamento e riducendo i guasti del segnale causati da un contatto scadente. Kinghelm Specifiche KH-FKRM-1007-04Z Con l'evoluzione continua dei veicoli intelligenti, il numero di canali RF a bordo si espande, passando dalle semplici antenne di navigazione alle antenne per la comunicazione cellulare multibanda, Bluetooth e V2X. Sono quindi necessari standard più elevati per garantire la coerenza e la stabilità dei connettori RF. Il connettore KH-FKRM-1007-04Z integra vantaggi in termini di ingombro, prestazioni elettriche, resistenza alle vibrazioni e facilità di assemblaggio con protezione contro gli errori di collegamento, rispondendo alle esigenze di sviluppo dell'elettronica automobilistica. Che si tratti di T-BOX per autoveicoli, centraline di navigazione o moduli multimediali per abitacoli intelligenti, questo connettore contribuisce a creare collegamenti di segnale RF stabili e supporta il funzionamento affidabile dei sistemi di comunicazione wireless di bordo. In sintesi, Kinghelm Il connettore per antenna maschio FAKRA a 90° per montaggio su circuito stampato, di colore blu acqua, KH-FKRM-1007-04Z, è un connettore RF progettato specificamente per applicazioni automobilistiche. Con un'impedenza di 50Ω, una larghezza di banda da DC a 6GHz, un ampio intervallo di temperatura da -40℃ a +105℃, combinato con un design a foro passante ad angolo retto di 90° e la funzione anti-errato inserimento tramite codifica a colori FAKRA, integra prestazioni elettriche superiori, affidabilità meccanica e facilità di montaggio. Rappresenta una soluzione economica per gli schemi di connessione RF in ambito automobilistico e fornisce un solido supporto hardware per i sistemi di comunicazione wireless nei veicoli intelligenti.Informazioni su KinghlemKinghelm(www.kinghelm.netè un'azienda specializzata con una solida esperienza nelle tecnologie di radiofrequenza e connessione a microonde. Il nostro portafoglio prodotti principale comprende una gamma completa di antenne, tra cui antenne BDS/GPS, antenne Wi-Fi/Bluetooth/4G e antenne ceramiche integrate, oltre a connettori Type-C, SMA, IPEX, MCX, HDMI, connettori coassiali RF, connettori di segnale e connettori scheda-scheda. Forniamo anche componenti elettronici di supporto come cavi RF, cavi adattatori, cablaggi per autoveicoli, connettori a pin, terminali, connettori e interruttori elettronici. Grazie al nostro laboratorio di ricerca e sviluppo a Shenzhen e alle linee di produzione flessibili e intelligenti a Luzhai, Guangxi, offriamo soluzioni complete che spaziano dalla progettazione del prodotto allo sviluppo degli stampi, dai test delle prestazioni alla produzione di massa, consentendo consegne ad alto volume, alta uniformità e tempi di consegna ridotti. I nostri prodotti sono ampiamente utilizzati in veicoli a energia alternativa, terminali intelligenti, internet industriale, smart city, settore aerospaziale commerciale, elettronica di bordo, droni a bassa quota e altri scenari, fornendo ai clienti di tutto il mondo soluzioni di connessione e trasmissione del segnale altamente affidabili. KH-FKRM-1007-04Z Visualizza i dettagli del prodotto

Poiché le tecnologie di infotainment a bordo veicolo, di guida intelligente e dei veicoli connessi continuano a evolversi rapidamente, la trasmissione stabile del segnale RF è diventata un fondamento essenziale, sebbene spesso trascurato, delle prestazioni elettriche automobilistiche. In quanto punto di interconnessione critico tra antenne e moduli, i connettori montati su PCB devono fornire prestazioni affidabili ad alta frequenza, resistendo al contempo a vibrazioni e variazioni di temperatura. Kinghelm Il connettore maschio FAKRA ad angolo retto KH-FKRM-1007-04C è di colore blu ed è progettato per soddisfare questi requisiti. Kinghelm Immagine del prodotto KH-FKRM-1007-04C 1. Panoramica del Prodotto Il connettore per antenna RF FAKRA KH-FKRM-1007-04C, di colore blu, è progettato per il montaggio su PCB. Presenta una configurazione orizzontale ad angolo retto, un design per il montaggio a foro passante e viene fornito in una confezione imbustata. Il suo peso lordo approssimativo è di 4.94 g per pezzo. Conforme allo standard di interfaccia FAKRA, il connettore utilizza un sistema di identificazione con codice colore per consentire un accoppiamento rapido e senza errori. Questo modello presenta una codifica blu, che permette un accoppiamento preciso con il connettore femmina corrispondente, semplificando al contempo l'assemblaggio in linea di produzione e l'identificazione durante la manutenzione. Il connettore copre una gamma di frequenza da CC a 6 GHz, presenta un'impedenza caratteristica di 50 Ω e funziona a temperature comprese tra -40 °C e +105 °C. Il suo diametro di interfaccia è di 7.5 mm e la sua lunghezza è di 9.53 mm, il che lo rende adatto per un posizionamento flessibile su PCB automobilistici con spazio limitato. 2. Caratteristiche principali e vantaggi 1. Ampia copertura di frequenza e bassa perdita di segnale Con una gamma di frequenza da CC a 6 GHz, il connettore supporta un'ampia gamma di applicazioni RF, tra cui sistemi per veicoli connessi al 5G, Wi-Fi 6/7, comunicazioni V2X e GPS/GNSS. È progettato per facilitare la trasmissione RF a bassa perdita per la connettività dati ad alta velocità. 2. Eccellente affidabilità meccanica Il design ad angolo retto di 90° contribuisce a ridurre la concentrazione di stress all'uscita del cavo, migliorando l'affidabilità meccanica. Il connettore offre una forza di ritenzione di bloccaggio ≥110 N e un numero di cicli di accoppiamento ≥25, bilanciando un assemblaggio sicuro con la resistenza a ripetuti accoppiamenti e disaccoppiamenti. 3. Ampia gamma di temperature operative Grazie a un intervallo di temperatura di esercizio compreso tra -40 °C e +105 °C, il connettore è adatto a una varietà di ambienti operativi, sia in ambito automobilistico che esterno, contribuendo a mantenere un contatto elettrico stabile anche in presenza di variazioni di temperatura estreme. 4. Compatibilità standardizzata e design ottimizzato per la produzione. Conforme allo standard di interfaccia FAKRA, il connettore presenta una codifica a colori blu per evitare errori di accoppiamento. Il suo design di montaggio a foro passante è compatibile con i processi di saldatura automatizzati, supportando una produzione efficiente e una qualità costante nella produzione di massa. 3. Applicazioni tipiche Il KH-FKRM-1007-04C è adatto per le interconnessioni RF tra PCB e vari componenti automobilistici, tra cui: Unità principali di infotainment per veicoli T-Box e terminali per veicoli collegati Antenne per autoveicoli destinate ad applicazioni GPS, 5G e V2X. Può essere utilizzato anche per la trasmissione di segnali RF a livello di PCB in moduli di comunicazione wireless per apparecchiature industriali, sistemi di sicurezza e sorveglianza e antenne di stazioni base, dove l'affidabilità è essenziale. Kinghelm Specifiche KH-FKRM-1007-04C 4. Tendenze di sviluppo dei connettori FAKRA per montaggio su PCB I connettori FAKRA si stanno evolvendo, superando i requisiti funzionali di base per puntare a una maggiore standardizzazione e a prestazioni ad alta frequenza. Da un lato, la crescente adozione del 5G-Advanced (5G-A) e delle comunicazioni veicolo-tutto (V2X) sta imponendo requisiti prestazionali sempre più elevati per le interfacce montate su PCB che operano a frequenze GHz. Ciò comporta esigenze sempre più stringenti in termini di coerenza dell'impedenza, efficacia della schermatura e controllo delle interferenze elettromagnetiche (EMI). D'altro canto, le soluzioni mini-FAKRA e di interconnessione integrata stanno guadagnando terreno. Queste tecnologie consentono una maggiore densità di connessione e meccanismi di bloccaggio più rapidi in fattori di forma più piccoli, rispondendo ai crescenti requisiti di densità del layout dei PCB dei controller per il settore automobilistico. Nel frattempo, la crescente intelligenza dei veicoli moderni sta innalzando gli standard di affidabilità del settore automobilistico, includendo la resistenza a temperature estreme, vibrazioni e corrosione. Anche l'identificazione tramite codici colore e i processi di assemblaggio automatizzati stanno diventando sempre più importanti per la produzione su larga scala. I prodotti montabili su PCB, come il KH-FKRM-1007-04C, che combinano un'ampia copertura di frequenza, affidabilità meccanica e facilità di assemblaggio, riflettono questa direzione di sviluppo del settore. 5. CONCLUSIONE Con la sua codifica a colori blu, la configurazione orizzontale a 90° e l'ampia copertura di frequenza da CC a 6 GHz, il Kinghelm Il KH-FKRM-1007-04C offre una soluzione pratica di interconnessione RF per applicazioni di elettronica automobilistica e comunicazione wireless. Con l'evoluzione continua dei connettori FAKRA verso frequenze più elevate, maggiore integrazione e affidabilità di livello automobilistico, questo connettore aiuta gli ingegneri a realizzare connessioni RF stabili, a bassa perdita e adatte alla produzione, anche in spazi di installazione limitati. Rappresenta un componente prezioso per la creazione di architetture di connettività affidabili e ad alta velocità nei veicoli di nuova generazione. Chi siamo Kinghelm Kinghelm(www.kinghelm.netL'azienda vanta quasi 20 anni di esperienza nella tecnologia a microonde e a radiofrequenza, supportata da un team tecnico centrale con competenze provenienti dall'Università di Tsinghua e dall'Università di Scienza e Tecnologia Elettronica della Cina. Con attrezzature complete per i test di laboratorio, Kinghelm L'azienda è in grado di sviluppare autonomamente nuovi prodotti e di validare le prestazioni di terminali intelligenti. Il suo stabilimento di produzione intelligente e flessibile a Luzhai, nella provincia di Guangxi, offre un solido supporto per la produzione e la consegna di grandi volumi, consentendo all'azienda di fornire prodotti e servizi affidabili ai clienti di tutto il mondo. Migliori Kinghelm Il portafoglio prodotti comprende antenne BeiDou/GPS, antenne Bluetooth/Wi-Fi e una gamma completa di cavi jumper RF e connettori. Tra i modelli più diffusi figurano KH-IPEX-K501-29, KH-SMA-K513-G, KH-TYPE-C-16P, KH-SMA-KE-Z, KH-SMA-KWE17-G, KH-MMCX-Z, KH-3216-A35 e KH-IPEX4-2020. Inoltre, Kinghelm Offre una vasta gamma di connettori di segnale, connettori scheda-scheda, connettori per montaggio su PCB e interruttori. L'azienda fornisce inoltre cablaggi medicali personalizzati, cablaggi per il settore automobilistico, antenne non standard e connettori. Dai disegni tecnici e dallo sviluppo degli stampi ai test e alla produzione di massa, Kinghelm Fornisce servizi integrati di produzione e sviluppo per soddisfare le diverse esigenze dei clienti. KH-FKRM-1007-04C Visualizza i dettagli del prodotto

Con il continuo progresso dell'industria automobilistica verso una maggiore intelligenza e connettività, i sistemi di antenne a bordo veicolo, la navigazione satellitare e i sistemi di comunicazione wireless impongono requisiti sempre più stringenti in termini di prestazioni e affidabilità dei connettori RF. Grazie alle interfacce standardizzate, alle prestazioni di trasmissione RF stabili e a una comprovata esperienza nelle applicazioni automobilistiche, i connettori FAKRA sono ampiamente utilizzati nelle comunicazioni a bordo veicolo, nella navigazione e nel posizionamento, nonché nella trasmissione del segnale delle antenne. Per soddisfare i requisiti delle connessioni lato PCB nelle apparecchiature elettroniche automobilistiche, Kinghelm Viene presentato il KH-FKRM-1003-03Z, un connettore FAKRA maschio a 90° per montaggio su PCB. Caratterizzato da un design ad angolo retto, un'impedenza caratteristica di 50Ω e una gamma di frequenza nominale da CC a 6 GHz, questo connettore offre una soluzione compatta e pratica per l'interconnessione RF in ambito automobilistico. Kinghelm Immagine del prodotto KH-FKRM-1003-03Z 1. Kinghelm Specifiche del prodotto KH-FKRM-1003-03Z Marca: Kinghelm Modello: KH-FKRM-1003-03Z Tipo di prodotto: Connettore FAKRA maschio a 90° per montaggio su PCB Colore: Azzurro Tipo di montaggio: Foro passante Packaging: insaccato Peso lordo: 4.24 g Gamma di frequenza: CC–6 GHz Impedenza caratteristica: 50Ω Temperatura di esercizio: -40 ° C a + 105 ° C 2. Il design ad angolo retto ottimizza il layout del PCB e l'utilizzo dello spazio. Il KH-FKRM-1003-03Z è caratterizzato da un alloggiamento isolante azzurro, componenti del connettore in metallo e terminali per montaggio su PCB. La sua struttura compatta è progettata per un'integrazione salvaspazio. La configurazione ad angolo retto di 90° modifica la direzione dell'interfaccia RF, rendendolo adatto ad apparecchiature elettroniche con spazio di installazione limitato e contribuendo a ottimizzare il layout tra il connettore e il cavo. Nelle centraline elettroniche per autoveicoli, nei dispositivi di navigazione di bordo, nei moduli di comunicazione e nei circuiti relativi alle antenne, i connettori devono soddisfare i requisiti elettrici, tenendo conto al contempo del layout del PCB, degli spazi meccanici e dei requisiti di assemblaggio. Il design ad angolo retto per il montaggio su PCB offre agli ingegneri una maggiore flessibilità nel posizionamento delle interfacce e contribuisce a ridurre i vincoli di spazio associati alle configurazioni con connettori dritti. Il prodotto utilizza un design di montaggio a foro passante ed è adatto a processi di saldatura a foro passante compatibili. Durante la fase di progettazione, la selezione e il layout devono tenere conto dello spessore del PCB, delle dimensioni dei pad, dell'altezza di montaggio e della struttura meccanica del dispositivo di destinazione. 3. Gamma di frequenza da CC a 6 GHz per diverse esigenze di connettività RF Le prestazioni RF sono un fattore importante da considerare nella valutazione dei connettori FAKRA. Il modello KH-FKRM-1003-03Z ha una gamma di frequenza nominale da CC a 6 GHz e un'impedenza caratteristica di 50Ω, il che lo rende adatto per connessioni di segnali RF che soddisfano i requisiti di prestazioni elettriche specificati. Nei sistemi RF per autoveicoli si utilizza comunemente un'impedenza caratteristica di 50Ω. Mantenere un corretto adattamento di impedenza tra il connettore, il cavo RF, le linee di trasmissione del PCB e le apparecchiature associate contribuisce a ridurre le riflessioni del segnale e a migliorare le prestazioni del collegamento RF. La gamma di frequenza nominale da DC a 6 GHz fornisce la base per l'integrazione in applicazioni di connettività RF che operano su diverse bande di frequenza. A seconda dei requisiti di sistema, il connettore può essere considerato per antenne di bordo, navigazione GNSS, ricezione radio e altri percorsi di segnale RF che rientrano nel suo intervallo di frequenza e nelle sue specifiche elettriche applicabili. L'effettiva idoneità deve essere verificata rispetto a parametri quali perdita di inserzione, perdita di ritorno, efficacia di schermatura e prestazioni misurate dell'intero collegamento di trasmissione. 4. Ampio intervallo di temperatura di funzionamento per l'elettronica automobilistica Le apparecchiature elettroniche per autoveicoli possono essere esposte a significative variazioni di temperatura, vibrazioni continue e altre condizioni operative gravose. Di conseguenza, la tolleranza alla temperatura e la stabilità meccanica di un connettore sono fattori importanti nella scelta del prodotto. Il KH-FKRM-1003-03Z ha un intervallo di temperatura operativa nominale da -40 °C a +105 °C, che rappresenta un utile criterio di selezione per le applicazioni di interconnessione RF che operano entro questi limiti. Con un peso lordo di circa 4.24 g e una confezione in busta, il prodotto facilita anche lo stoccaggio, il trasporto e la gestione dei materiali di produzione. Nei sistemi elettronici per autoveicoli, l'affidabilità dei connettori dipende non solo dal connettore stesso, ma anche dalla qualità della saldatura, dal fissaggio al PCB, dal sistema di scarico della tensione del cavo e dalla progettazione meccanica dell'intero assemblaggio. Prima della produzione di massa, si raccomanda di valutare il connettore nelle condizioni operative previste mediante cicli termici, test di vibrazione, resistenza meccanica e prestazioni RF, al fine di verificarne la compatibilità con il sistema complessivo. Kinghelm Specifiche KH-FKRM-1003-03Z 5. Tendenze di sviluppo nei connettori FAKRA per montaggio su PCB: miniaturizzazione, frequenze più elevate e maggiore affidabilità Con l'evoluzione continua degli abitacoli intelligenti, dei veicoli connessi e dei sistemi avanzati di assistenza alla guida (ADAS), aumentano il numero di interfacce RF e la richiesta di trasmissione del segnale all'interno dei veicoli. Questo sviluppo sta generando nuove esigenze per i connettori FAKRA per montaggio su PCB. Innanzitutto, la miniaturizzazione e l'integrazione ad alta densità stanno diventando sempre più importanti. Con l'integrazione sempre maggiore delle centraline elettroniche automobilistiche, lo spazio disponibile sui PCB continua a ridursi. I connettori devono quindi ottimizzare le proprie dimensioni complessive e le configurazioni di montaggio, mantenendo al contempo la resistenza meccanica e le prestazioni elettriche richieste. I connettori FAKRA tradizionali, i Mini-FAKRA e le soluzioni High-Speed ​​FAKRA (HFM) offrono ciascuno vantaggi specifici per diversi scenari applicativi. In secondo luogo, le frequenze operative più elevate impongono maggiori esigenze alla progettazione dei connettori. Con lo sviluppo delle comunicazioni a bordo veicolo e dei sistemi di antenne multibanda, l'adattamento di impedenza, la perdita di inserzione, la perdita di ritorno e le prestazioni di schermatura elettromagnetica stanno ricevendo sempre maggiore attenzione. Per i prodotti progettati per funzionare fino a 6 GHz, un'attenta progettazione dei pad del PCB, delle strutture di messa a terra e delle regioni di transizione RF può contribuire a raggiungere le prestazioni elettriche desiderate. In terzo luogo, l'affidabilità di livello automobilistico e la coerenza produttiva rimangono fattori competitivi fondamentali. I produttori di connettori devono continuare a ottimizzare la lavorazione dei terminali, i materiali isolanti, la qualità della placcatura e i processi di assemblaggio, rafforzando al contempo i test sui prodotti e il controllo qualità per soddisfare i requisiti operativi a lungo termine dell'elettronica automobilistica. In questo contesto, i prodotti FAKRA convenzionali continueranno a svolgere un ruolo importante nelle consolidate applicazioni RF, mentre le soluzioni di interconnessione a maggiore densità e larghezza di banda offriranno ulteriori opzioni per i futuri progetti di elettronica automobilistica. 6. CONCLUSIONE Dai tradizionali collegamenti per antenne di bordo ai sistemi di comunicazione a radiofrequenza (RF) in ambito automobilistico, i connettori FAKRA rimangono un componente fondamentale dei sistemi di interconnessione elettronica per autoveicoli. Migliori Kinghelm Il connettore FAKRA maschio a 90° per montaggio su PCB KH-FKRM-1003-03Z combina una configurazione ad angolo retto, una gamma di frequenza nominale da CC a 6 GHz, un'impedenza caratteristica di 50Ω e un intervallo di temperatura operativa da -40°C a +105°C. Queste specifiche lo rendono un prodotto da prendere in considerazione per applicazioni di interconnessione RF in ambito automobilistico che soddisfano i requisiti di progettazione e prestazioni. Man mano che l'elettronica automobilistica diventa sempre più integrata e avanzata, Kinghelm Continueremo a concentrarci sulla progettazione strutturale dei connettori, sulle prestazioni elettriche, sull'affidabilità e sui processi di produzione, offrendo una gamma più ampia di soluzioni di interconnessione per le comunicazioni a bordo veicolo, la navigazione e il posizionamento, nonché per le applicazioni di connettività RF. Chi siamo Kinghelm Kinghelm(www.kinghelm.netL'azienda vanta anni di esperienza nel settore dei connettori e delle antenne. Il suo portafoglio prodotti comprende connettori Type-C, SMA, IPEX, MCX e HDMI; cablaggi per autoveicoli; cavi adattatori; connettori a pin; terminali; cavi RF; diverse antenne; e connettori coassiali RF. Diversi modelli, tra cui KH-IPEX-K501-29, KH-SMA-K513-G, KH-TYPE-C-16P, KH-SMA-KE-Z, KH-SMA-KWE17-G, KH-MMCX-Z, KH-3216-A35 e KH-IPEX4-2020, hanno mantenuto volumi di vendita costantemente elevati e si sono affermati sul mercato come prodotti di successo. Grazie a un'esperienza tecnica maturata in anni di attività, questi prodotti sono progettati per offrire una trasmissione del segnale stabile e un'adattabilità a diversi ambienti operativi. Sono in grado di soddisfare i requisiti di interconnessione standard di applicazioni che spaziano dai veicoli connessi all'Internet delle cose (IoT), dall'hardware intelligente al controllo industriale e ad altri settori. I clienti hanno espresso pareri positivi sulle loro prestazioni stabili e pratiche, rendendoli una soluzione affidabile per lo sviluppo di prodotti e la realizzazione di progetti. KH-FKRM-1003-03Z Visualizza i dettagli del prodotto

Con il continuo sviluppo dell'elettronica automobilistica, dei sistemi di navigazione di bordo e delle tecnologie di comunicazione wireless, i connettori RF sono sempre più utilizzati in un'ampia gamma di dispositivi elettronici. Grazie alle loro interfacce standardizzate, al design facilmente identificabile dell'alloggiamento e alle connessioni RF affidabili, i connettori FAKRA sono diventati componenti comuni nei sistemi RF per autoveicoli. Oggi presentiamo il KH-FKRM-1003-03D, un connettore FAKRA maschio ad angolo retto di colore viola per montaggio su PCB, sviluppato da Kinghelm. Kinghelm Immagine del prodotto KH-FKRM-1003-03D 1. Panoramica del Prodotto Il KH-FKRM-1003-03D è un connettore FAKRA per montaggio su PCB, progettato per connessioni di segnali RF. Presenta una configurazione ad angolo retto di 90° e montaggio a foro passante, che lo rende adatto a dispositivi elettronici con specifici requisiti di orientamento dell'interfaccia e spazio sul PCB. Il connettore è di colore viola, ha una gamma di frequenza operativa nominale da CC a 6 GHz e presenta un'impedenza caratteristica di 50Ω, offrendo una soluzione di connessione per sistemi RF compatibili. Le principali specifiche sono elencate di seguito: Parametro Specificazione Brand Kinghelm Modello KH-FKRM-1003-03D Tipologia di prodotto Connettore maschio ad angolo retto FAKRA per montaggio su PCB Colore Viola Tipo di montaggio Foro passante Intervallo di frequenze CC–6 GHz Impedenza caratteristica 50Ω Temperatura di esercizio -40 ° C a + 105 ° C Diametro dell'interfaccia 7.5 mm Lunghezza/altezza dell'interfaccia 14.35 mm Packaging Borse e pochettes Peso lordo per unità 4.28 g 2. Cos'è un connettore FAKRA? Il connettore FAKRA è un connettore coassiale RF ampiamente utilizzato nell'elettronica automobilistica. Le applicazioni tipiche includono sistemi di navigazione per veicoli, antenne per autoveicoli, sistemi per veicoli connessi e apparecchiature di comunicazione wireless. Il suo design non si limita alla trasmissione del segnale RF, ma include anche l'identificazione dell'interfaccia, la prevenzione di errori di connessione meccanica e la facilità di assemblaggio. Un tipico connettore FAKRA è costituito da un conduttore centrale, un isolante dielettrico, un conduttore esterno, un alloggiamento in plastica e una struttura di bloccaggio meccanico. Il conduttore centrale trasporta il segnale RF, mentre il dielettrico mantiene il posizionamento relativo dei conduttori. Il conduttore esterno fornisce il percorso di ritorno e la schermatura. L'alloggiamento in plastica e la struttura di bloccaggio aiutano a identificare il tipo di interfaccia e a ridurre il rischio di accoppiamento errato durante l'assemblaggio. I connettori FAKRA sono disponibili in diversi colori dell'alloggiamento e configurazioni di codifica meccanica. Tuttavia, il colore è solo un ausilio per l'identificazione. La selezione effettiva richiede la verifica del modello specifico, della configurazione di codifica e dell'interfaccia di accoppiamento. La compatibilità non deve mai essere determinata solo dal colore. 3. Caratteristiche principali del KH-FKRM-1003-03D 1. Design ad angolo retto di 90° per un'installazione ottimizzata Il KH-FKRM-1003-03D presenta una configurazione ad angolo retto di 90° che modifica la direzione dell'interfaccia RF. Nei dispositivi elettronici con spazio interno limitato, dove i cavi devono uscire orizzontalmente o dove il layout del PCB è vincolato, questo design offre maggiore flessibilità di installazione. I progettisti possono ottimizzare la disposizione dei connettori tenendo conto delle aperture dell'involucro, del percorso dei cavi e della posizione dei componenti circostanti. 2. Gamma di frequenza da CC a 6 GHz per una varietà di esigenze di connessione RF Il connettore ha una gamma di frequenza nominale da CC a 6 GHz, fornendo una base per valutarne l'idoneità per le connessioni RF all'interno della gamma specificata. Nelle applicazioni pratiche, i progettisti dovrebbero anche verificare parametri quali la perdita di ritorno e la perdita di inserzione alle frequenze operative di destinazione per garantire che il connettore soddisfi i requisiti di trasmissione del segnale del sistema. 3. Impedenza caratteristica di 50Ω per i comuni sistemi RF Nei sistemi di comunicazione RF si utilizza ampiamente un'impedenza caratteristica di 50Ω. Un connettore da 50Ω contribuisce a mantenere l'adattamento di impedenza con cavi coassiali, antenne e moduli di comunicazione compatibili, riducendo il rischio di riflessioni del segnale causate da discontinuità di impedenza. 4. Montaggio a foro passante per una comoda integrazione su PCB Questo modello utilizza una configurazione di montaggio a foro passante ed è progettato per l'installazione attraverso i corrispondenti fori e strutture di saldatura del PCB. L'interfaccia di montaggio su PCB facilita l'integrazione di connessioni RF esterne nei moduli elettronici, agevolando il layout e l'assemblaggio delle apparecchiature. Le dimensioni specifiche dei pad, la disposizione dei pin e le tolleranze di installazione devono essere verificate confrontandole con i disegni ufficiali del prodotto. 5. Ampio intervallo di temperatura di esercizio per diversi ambienti L'intervallo di temperatura operativa specificato va da -40 °C a +105 °C, fornendo un riferimento per la valutazione del connettore in diversi ambienti termici. Per l'elettronica automobilistica e altre applicazioni impegnative, l'affidabilità complessiva della connessione deve essere valutata anche in base ai requisiti di vibrazione, urto, umidità e cicli di temperatura. 4. Applicazioni del KH-FKRM-1003-03D Migliori Kinghelm Il connettore coassiale FAKRA maschio ad angolo retto di colore viola (KH-FKRM-1003-03D) è progettato per il montaggio su PCB. Con una gamma di frequenza nominale da CC a 6 GHz e un'impedenza caratteristica di 50Ω, può essere valutato per applicazioni quali sistemi di navigazione per veicoli, antenne per autoveicoli, sistemi di comunicazione per veicoli e moduli RF, nel rispetto dei requisiti di compatibilità dell'interfaccia e delle prestazioni elettriche. 1. Sistemi di navigazione a bordo veicolo Nei sistemi di navigazione a bordo veicolo, questo connettore può essere considerato come un'interfaccia montata su PCB per moduli RF relativi alla navigazione che richiedono connessioni di segnale d'antenna compatibili. La sua configurazione per montaggio su PCB facilita l'integrazione nelle schede a circuito stampato dei dispositivi di navigazione, mentre il design ad angolo retto di 90° contribuisce a soddisfare i requisiti di spazio dell'involucro e di orientamento dell'interfaccia. Prima dell'implementazione, i progettisti devono verificare che la frequenza operativa dell'antenna di navigazione e l'interfaccia di accoppiamento siano compatibili. 2. Sistemi di antenne per autoveicoli I sistemi di antenne per autoveicoli supportano la ricezione e la trasmissione di segnali di navigazione, comunicazione wireless e altri segnali RF. A seconda dell'interfaccia dell'antenna, delle specifiche RF e dei requisiti di progettazione meccanica, il KH-FKRM-1003-03D può essere valutato come connettore per montaggio su PCB per fornire interconnessioni RF tra antenne e moduli elettronici. 3. Comunicazione a bordo del veicolo e apparecchiature per veicoli connessi I controller di comunicazione per autoveicoli e i dispositivi per veicoli connessi richiedono in genere connessioni RF ad antenne o moduli di comunicazione compatibili. Grazie alla sua impedenza caratteristica di 50Ω e alla gamma di frequenza nominale da CC a 6 GHz, questo connettore può essere valutato per soluzioni di interconnessione RF che soddisfino i requisiti di interfaccia pertinenti. La sua idoneità per le comunicazioni cellulari o altre applicazioni wireless deve essere confermata in base alle bande di frequenza di destinazione e alle specifiche effettive di prestazione elettrica. 4. Sistemi di infotainment a bordo dei veicoli I sistemi di infotainment a bordo dei veicoli possono integrare funzioni di navigazione, ricezione radio e comunicazione wireless, creando requisiti specifici per la disposizione e l'assemblaggio dell'interfaccia RF. Il design ad angolo retto del KH-FKRM-1003-03D offre ulteriori opzioni per il posizionamento dei connettori interni, mentre la configurazione di montaggio a foro passante supporta l'integrazione su PCB. In fase di progettazione, gli ingegneri devono tenere in considerazione l'altezza di installazione, le aperture del contenitore e il percorso dei cavi. 5. Moduli RF e apparecchiature elettroniche correlate Oltre all'elettronica automobilistica, questo connettore può essere valutato anche per altri dispositivi elettronici che richiedono un'interfaccia FAKRA, una trasmissione RF a 50Ω e un collegamento ad angolo retto per montaggio su PCB. Poiché i connettori FAKRA presentano specifiche strutture meccaniche e requisiti di codifica, prima dell'uso è necessario verificarne la compatibilità con il connettore di accoppiamento e le prestazioni RF nell'intera gamma di frequenza di destinazione. Nel complesso, il KH-FKRM-1003-03D è un candidato ideale per progetti che richiedono un'interfaccia FAKRA per montaggio su PCB, una connessione ad angolo retto e una trasmissione RF a 50Ω. La sua idoneità per una specifica applicazione deve essere verificata consultando le specifiche ufficiali del prodotto e i risultati dei test effettivi. Kinghelm KH-FKRM-1003-03D Scheda tecnica del prodotto 5. Parametri chiave da considerare nella scelta dei connettori FAKRA Nella scelta di un connettore FAKRA, i progettisti dovrebbero considerare non solo l'aspetto e il tipo di interfaccia, ma anche parametri chiave come la gamma di frequenza, l'impedenza caratteristica, la temperatura di esercizio, le dimensioni meccaniche e la codifica dell'interfaccia. Innanzitutto, la gamma di frequenza determina le bande operative per le quali il connettore può essere valutato. Per il KH-FKRM-1003-03D, le sue prestazioni RF devono essere verificate rispetto ai requisiti di frequenza effettivi dell'applicazione di destinazione. In secondo luogo, l'impedenza caratteristica di 50Ω deve corrispondere a quella dei cavi RF, delle antenne e dei moduli associati, al fine di ridurre al minimo le riflessioni del segnale causate da disallineamenti di impedenza. Le dimensioni meccaniche influiscono direttamente sul layout del PCB e sull'assemblaggio delle apparecchiature. Il KH-FKRM-1003-03D ha un diametro dell'interfaccia di 7.5 mm e una lunghezza/altezza dell'interfaccia di 14.35 mm. I progettisti devono consultare il disegno dimensionale ufficiale per verificare lo spazio di installazione, la posizione dei pin e i requisiti di ingombro sul PCB. È inoltre necessario verificare la configurazione di codifica FAKRA, la struttura dell'interfaccia di accoppiamento e la designazione maschio/femmina per evitare problemi di assemblaggio causati da interfacce incompatibili. Per l'elettronica automobilistica e altre applicazioni impegnative, è necessario considerare fattori aggiuntivi quali vibrazioni, urti, cicli termici e condizioni operative a lungo termine. Se il progetto specifica requisiti per la perdita di ritorno, la perdita di inserzione, le prestazioni di schermatura o le certificazioni ambientali, gli ingegneri devono ottenere le specifiche e i rapporti di prova pertinenti dal fornitore per garantire che il connettore selezionato soddisfi i requisiti dell'applicazione. 6. CONCLUSIONE Migliori Kinghelm Il connettore coassiale FAKRA maschio ad angolo retto di colore viola (KH-FKRM-1003-03D) è progettato per il montaggio su PCB. Presenta una gamma di frequenza nominale da CC a 6 GHz, un'impedenza caratteristica di 50Ω e un intervallo di temperatura operativa da -40°C a +105°C. La sua configurazione ad angolo retto e il design per il montaggio a foro passante offrono maggiore flessibilità per il layout dell'interfaccia RF e l'integrazione su PCB. Per i sistemi di navigazione a bordo veicolo, le antenne automobilistiche, le apparecchiature di comunicazione per veicoli, i sistemi di infotainment a bordo veicolo e i relativi dispositivi elettronici RF, questo modello può essere considerato un connettore idoneo durante il processo di progettazione e selezione. Prima dell'implementazione, si raccomanda agli ingegneri di consultare la scheda tecnica ufficiale del prodotto e i disegni meccanici, verificare la compatibilità dell'interfaccia di accoppiamento e valutare le prestazioni RF nelle condizioni operative previste per ottenere una connettività RF affidabile. Chi siamo Kinghelm Kinghelm (www.kinghelm.netL'azienda è specializzata in tecnologie RF a microonde e di connettività. Il suo portafoglio prodotti principale comprende antenne BeiDou/GPS, antenne Bluetooth, antenne Wi-Fi, cavi jumper RF, connettori di segnale, connettori scheda-scheda, prese e connettori a pin, interruttori elettronici, cablaggi per autoveicoli, cavi adattatori, connettori a pin, terminali, cavi RF, antenne GPS, interruttori tattili, interruttori di rilevamento, interruttori a levetta, interruttori a pulsante, microinterruttori, interruttori multifunzione, interruttori illuminati, interruttori DIP, interruttori a bilanciere, jack per cuffie, jack di alimentazione CC, connettori FPC, connettori USB, connettori USB impermeabili e connettori Type-C. Questi prodotti sono ampiamente utilizzati nell'elettronica di consumo, nel controllo industriale, nei veicoli intelligenti e nelle comunicazioni IoT. KinghelmLe certificazioni dell'azienda includono ISO 9001, RoHS e REACH. L'azienda fornisce prodotti standardizzati a magazzino, nonché soluzioni personalizzate, offrendo un supporto integrato ai clienti globali che cercano soluzioni affidabili per la connettività e la trasmissione del segnale. KH-FKRM-1003-03D Visualizza i dettagli del prodotto

Con il continuo sviluppo dell'elettronica automobilistica, delle comunicazioni di bordo e delle tecnologie a radiofrequenza (RF), i connettori RF assumono un ruolo sempre più importante nei sistemi di trasmissione del segnale. Essendo componenti critici nei percorsi di trasmissione del segnale RF, i connettori possono influenzare la stabilità del sistema attraverso la loro progettazione strutturale, l'adattamento di impedenza, la frequenza operativa e l'adattabilità ambientale. Il KH-FKRM-1003-03C è un connettore per antenna FAKRA maschio ad angolo retto di 90° blu per montaggio su PCB introdotto da KinghelmCaratterizzato da un design ad angolo retto, questo connettore coassiale RF è adatto a dispositivi elettronici che richiedono connessioni di segnale RF affidabili, pur imponendo determinati vincoli di spazio per l'installazione. Kinghelm Immagine del prodotto KH-FKRM-1003-03C 1. Informazioni di base sul prodotto Il KH-FKRM-1003-03C è un connettore coassiale RF progettato per il montaggio su PCB. Presenta un'interfaccia della serie FAKRA, un esterno blu e una configurazione maschio ad angolo retto di 90°. Il connettore utilizza un design di montaggio a foro passante ed è fornito in una confezione a busta. La sua struttura compatta e la configurazione di montaggio ben definita facilitano la scelta del connettore appropriato da parte dei progettisti in base al layout dell'interfaccia e ai requisiti di progettazione del PCB. Secondo le specifiche del prodotto, il connettore ha un diametro dell'interfaccia di 7.5 mm e una lunghezza o altezza dell'interfaccia di 14.35 mm. Presenta un'impedenza nominale di 50 Ω, una frequenza operativa specificata di 6 GHz e un intervallo di temperatura operativa da -40 °C a +105 °C. Il prodotto ha una singola porta di connessione e un peso lordo approssimativo di 4.44 g. Queste caratteristiche lo rendono un candidato ideale per applicazioni che richiedono connettività RF, layout compatti e funzionamento in un intervallo di temperatura specificato. 2. Vantaggi del design ad angolo retto di 90° Rispetto ai connettori RF dritti, i connettori ad angolo retto di 90° cambiano la direzione della connessione, consentendo di disporre le interfacce orizzontalmente o lateralmente. Ciò può contribuire a ottimizzare l'utilizzo dello spazio all'interno dei dispositivi elettronici. Nei sistemi elettronici per autoveicoli, nei moduli di comunicazione e in altri prodotti elettronici compatti, le aree circostanti un PCB sono spesso occupate da involucri, cablaggi e altri componenti elettronici. L'orientamento dei connettori può quindi avere un impatto diretto sulla progettazione meccanica complessiva. Il connettore KH-FKRM-1003-03C presenta una configurazione ad angolo retto di 90°, offrendo un'opzione per le connessioni laterali durante il layout del PCB e la progettazione strutturale delle apparecchiature. L'uso corretto dei connettori ad angolo retto può contribuire a ridurre i conflitti di spazio con i componenti circostanti e a facilitare il passaggio dei cavi. Tuttavia, i requisiti di installazione effettivi devono essere valutati in modo completo, tenendo conto delle dimensioni del PCB, del raggio di curvatura del cavo, dello spazio disponibile nell'involucro e dell'orientamento di accoppiamento del connettore. 3. Impedenza di 50 Ω e frequenza di 6 GHz L'adattamento di impedenza è un fattore importante che influenza la qualità della trasmissione del segnale nei sistemi RF. Il KH-FKRM-1003-03C ha un'impedenza nominale di 50 Ω, il che lo rende un candidato ideale per circuiti e apparecchiature che utilizzano un sistema di trasmissione RF a 50 Ω. Nella scelta di questo connettore, i progettisti devono assicurarsi della compatibilità di impedenza tra il connettore, il cavo coassiale, l'antenna e i circuiti front-end RF. Ciò contribuisce a ridurre al minimo le riflessioni e le perdite di segnale che possono derivare da discontinuità di impedenza. La frequenza specificata del prodotto è di 6 GHz, e fornisce un riferimento per la progettazione di connessioni RF operanti all'interno dell'intervallo di frequenza applicabile. Tuttavia, le prestazioni effettive ad alta frequenza dipendono anche dalla struttura dell'interfaccia, dalla qualità della saldatura del PCB, dalla progettazione della linea di trasmissione e dal connettore di accoppiamento. Per le applicazioni ad alta frequenza, si consiglia agli ingegneri di consultare la scheda tecnica del prodotto per informazioni su perdita di inserzione, perdita di ritorno, rapporto di onda stazionaria di tensione (VSWR) e altri dati rilevanti sulle prestazioni RF. È necessario eseguire test e verifiche appropriati per garantire che il connettore soddisfi i requisiti del sistema previsto. 4. Temperatura di esercizio e condizioni ambientali Il modello KH-FKRM-1003-03C ha un intervallo di temperatura di funzionamento compreso tra -40 °C e +105 °C. Questo ampio intervallo di temperatura fornisce un utile riferimento per la progettazione di determinati dispositivi elettronici per il settore automobilistico e industriale che devono funzionare in condizioni termiche variabili. Per le apparecchiature che devono avviarsi a basse temperature, funzionare a temperature elevate o resistere a notevoli fluttuazioni di temperatura, l'intervallo di temperatura di esercizio specificato per il connettore rappresenta un criterio di selezione importante. Nelle applicazioni pratiche, la temperatura non è l'unico fattore ambientale da considerare. Occorre valutare anche vibrazioni, urti, umidità, corrosione e affidabilità della connessione a lungo termine. In particolare nelle applicazioni di elettronica automobilistica, i connettori devono soddisfare i requisiti di prestazioni elettriche, rimanendo al contempo compatibili con le disposizioni di montaggio meccanico delle apparecchiature e con il progetto complessivo di protezione ambientale. Kinghelm Specifiche KH-FKRM-1003-03C 5. Applicazioni tipiche e raccomandazioni per la selezione Grazie all'interfaccia della serie FAKRA, all'impedenza nominale di 50 Ω e alla configurazione ad angolo retto di 90°, il KH-FKRM-1003-03C può essere preso in considerazione per connessioni RF in ambito automobilistico, progetti di interfacce per antenne e lo sviluppo di apparecchiature di comunicazione correlate. Le interfacce FAKRA sono ampiamente utilizzate nella connettività RF automobilistica e possono supportare connessioni di antenne e segnali di comunicazione in sistemi progettati per essere conformi alle specifiche di interfaccia applicabili. La colorazione blu esterna può inoltre facilitare l'identificazione del connettore all'interno di alcuni sistemi. Tuttavia, il significato dei codici colore specifici deve essere verificato confrontandolo con le specifiche del prodotto e gli standard di progettazione del sistema pertinenti. Durante il processo di selezione, gli ingegneri dovrebbero concentrarsi sui seguenti fattori: Compatibilità meccanica: verificare che il connettore maschio sia compatibile con l'interfaccia di accoppiamento prevista. Requisiti di montaggio: Verificare che il metodo di montaggio su PCB, la disposizione dei pad e il processo di saldatura siano compatibili con la struttura del connettore. Vincoli di spazio: valutare lo spazio di installazione disponibile, l'orientamento dei connettori e i requisiti per il passaggio dei cavi. Prestazioni elettriche: Verificare i requisiti di impedenza e l'intervallo di frequenza operativa previsto. Affidabilità ambientale: per le applicazioni che richiedono un'affidabilità di livello automobilistico, verificare la resistenza alle vibrazioni, la durabilità meccanica, le prestazioni ambientali e la relativa documentazione di certificazione. La scelta del connettore non deve basarsi esclusivamente sull'aspetto o sui parametri elettrici di base. È fondamentale una valutazione completa dei requisiti meccanici, elettrici e ambientali. 6. CONCLUSIONE Nel complesso, l' Kinghelm Il connettore per antenna coassiale RF KH-FKRM-1003-03C blu, maschio ad angolo retto di 90°, per montaggio su PCB, è un connettore coassiale RF con configurazione di montaggio a foro passante. Le sue specifiche principali includono un'interfaccia della serie FAKRA, un'impedenza nominale di 50 Ω, una frequenza specificata di 6 GHz, un design ad angolo retto di 90° e un intervallo di temperatura operativa da -40 °C a +105 °C. Queste caratteristiche forniscono un utile riferimento per la selezione dei connettori nei sistemi RF automobilistici e nelle relative apparecchiature elettroniche. Nei progetti pratici, la scelta del connettore appropriato influisce non solo sull'utilizzo dello spazio sul PCB, ma anche sulle prestazioni complessive del percorso del segnale RF. Valutando in modo completo la compatibilità dell'interfaccia, i parametri elettrici, la struttura di montaggio e l'ambiente operativo, ed eseguendo i test necessari in base alla scheda tecnica del prodotto, i progettisti possono valutare al meglio l'idoneità del KH-FKRM-1003-03C per le loro applicazioni di connettività RF. Chi siamo Kinghelm Kinghelm (www.kinghelm.netoffre una vasta gamma di componenti elettronici e prodotti di connettività, tra cui connettori Type-C, SMA, IPEX, MCX e HDMI; cablaggi per autoveicoli; cavi adattatori; connettori a pin; terminali; cavi RF; antenne; antenne GPS; connettori coassiali RF; antenne Wi-Fi; antenne BeiDou; antenne integrate; antenne 4G; antenne ceramiche e altri componenti elettronici. Basandosi sulla sua vasta esperienza nel settore dei componenti elettronici, Kinghelm continua a sviluppare prodotti progettati per garantire connettività affidabile e adattabilità ambientale in una varietà di applicazioni. Il suo portafoglio prodotti si rivolge all'elettronica di consumo, ai sistemi di controllo industriale intelligenti, alle apparecchiature di bordo e ad altre applicazioni elettroniche. Grazie alla sua attenzione alla qualità della produzione e alle soluzioni di supporto flessibili, Kinghelm ha conquistato la fiducia a lungo termine dei clienti in diversi settori, insieme a una clientela fidelizzata e ripetuta. KH-FKRM-1003-03C Visualizza i dettagli del prodotto

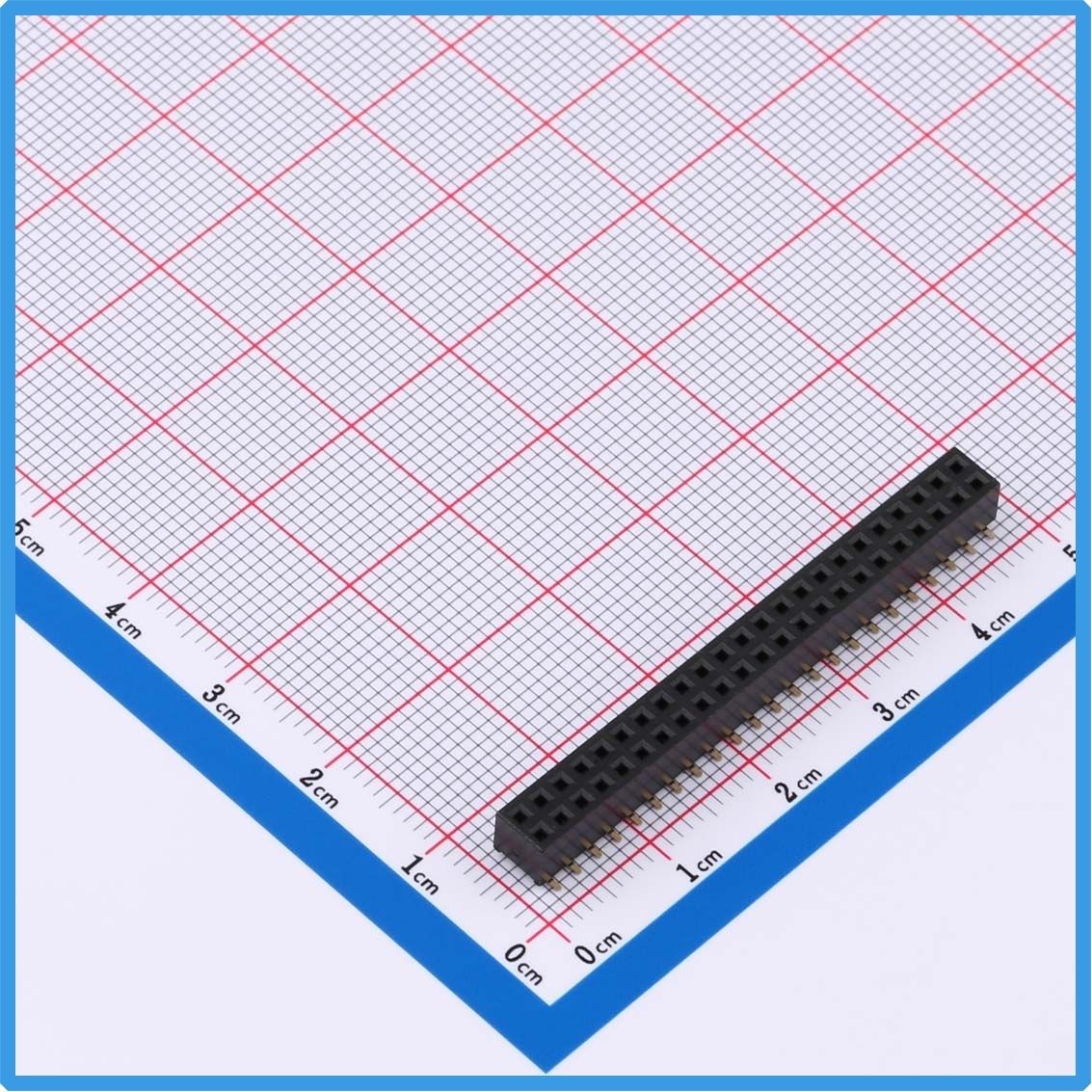

Con l'evoluzione dell'elettronica di consumo verso design più piccoli, leggeri e altamente integrati, la progettazione dei PCB e la selezione dei connettori devono affrontare requisiti sempre più stringenti. Stabilire molteplici connessioni elettriche in uno spazio di installazione limitato, mantenendo al contempo prestazioni elettriche e compatibilità di assemblaggio, è diventato un aspetto importante nella progettazione dei prodotti elettronici. Kinghelm Il connettore femmina ad angolo retto KH-2FH90-2X6P-H6.35 presenta un passo di 2.0 mm, una configurazione a doppia fila a 12 posizioni e un design ad angolo retto di 90°, offrendo un'ulteriore opzione di connessione per dispositivi elettronici compatti. Kinghelm Immagine del prodotto KH-2FH90-2X6P-H6.35 1. Panoramica del prodotto Kinghelm KH-2FH90-2X6P-H6.35 Connettore femmina ad angolo retto Il KH-2FH90-2X6P-H6.35 è un connettore femmina ad angolo retto a doppia fila con configurazione 2×6P e un totale di 12 posizioni per i contatti. Sia il passo dei contatti che la spaziatura tra le file sono di 2.0 mm. Il prodotto presenta aperture quadrate per i contatti, un'altezza dell'alloggiamento in plastica di 4 mm e una configurazione di montaggio ad angolo retto di 90°, che lo rende adatto a progetti di interfacce PCB che richiedono un orientamento di connessione perpendicolare. Rispetto ai connettori dritti, i connettori femmina ad angolo retto modificano l'orientamento di montaggio e di accoppiamento del connettore, offrendo maggiore flessibilità nella disposizione delle interfacce sul PCB. Quando lo spazio interno è limitato o la direzione di connessione è vincolata dalla struttura del dispositivo, la scelta di un connettore ad angolo retto appropriato può aiutare i progettisti a pianificare in modo più efficace le connessioni scheda-scheda e le posizioni delle interfacce. 2. Specifiche principali del prodotto Parametro Specificazione Brand Kinghelm Modello KH-2FH90-2X6P-H6.35 Tipologia di prodotto Connettore femmina ad angolo retto a doppia fila Configurazione contatti 2×6P, 12 posizioni Contatta il passo 2.0 mm Distanza tra le file 2.0 mm Forma del recipiente Quadrata Stile di montaggio Angolo retto di 90° Altezza dell'alloggiamento 4 mm corrente nominale 1.5 A Intervallo operativo di temperatura -40 ° C a + 105 ° C 3. Design ad angolo retto di 90° per layout di PCB compatti Nella progettazione dell'elettronica di consumo, l'orientamento del connettore influisce sul percorso del PCB, sul posizionamento dell'interfaccia e sul posizionamento dei componenti circostanti. Kinghelm Il connettore KH-2FH90-2X6P-H6.35 presenta una configurazione ad angolo retto di 90° e può essere utilizzato in progetti di interfacce per PCB che richiedono un cambio di direzione di connessione. Ciò consente ai progettisti di posizionare le connessioni in base ai requisiti strutturali interni del dispositivo. Con un passo dei contatti di 2.0 mm e una configurazione a doppia fila, il connettore offre 12 posizioni di connessione, contribuendo al contempo a controllare l'ingombro dell'area di interfaccia. A seconda dei requisiti specifici del circuito, può essere valutato per applicazioni quali schede di controllo compatte, moduli funzionali elettronici e connessioni interne scheda-scheda. È importante notare che una configurazione ad angolo retto non riduce necessariamente lo spazio complessivo richiesto in ogni installazione. I vantaggi effettivi del layout dipendono da fattori quali le dimensioni complessive del connettore, la spina di accoppiamento, il design del pad del PCB, la direzione di accoppiamento e lo spazio disponibile nell'involucro. Tutte le dimensioni rilevanti devono essere verificate prima di selezionare il connettore. 4. Materiali di contatto e prestazioni elettriche I terminali di contatto di questo modello sono realizzati in ottone e presentano una finitura placcata in oro flash. L'ottone offre una buona lavorabilità ed è adatto alla produzione di terminali per connettori. La placcatura in oro flash può contribuire a migliorare le caratteristiche superficiali dell'interfaccia di contatto. La resistenza di contatto effettiva, la durata del ciclo di accoppiamento e la resistenza alla corrosione devono essere valutate in base ai dati di prova forniti dal produttore. Il prodotto ha una corrente nominale di 1.5 A e un intervallo di temperatura di esercizio specificato da -40 °C a +105 °C, fornendo un riferimento per i collegamenti elettrici in condizioni operative appropriate. I progettisti devono valutare il carico effettivo, la temperatura ambiente, il numero di contatti alimentati e le condizioni termiche per garantire che il connettore soddisfi i requisiti dell'applicazione prevista. La documentazione del prodotto fa riferimento anche alle informazioni sui materiali isolanti PA6T e poliestere (UL 94V-0). UL 94V-0 è una classificazione di infiammabilità per i materiali plastici. La composizione esatta del materiale e l'ambito di certificazione devono essere confermati tramite la documentazione ufficiale del produttore. Kinghelm KH-2FH90-2X6P-H6.35 Datasheet 5. Potenziali applicazioni nell'elettronica di consumo Grazie al passo di 2.0 mm, alla configurazione a doppia fila a 12 posizioni e al design ad angolo retto di 90°, il connettore KH-2FH90-2X6P-H6.35 può essere utilizzato come opzione per determinati dispositivi elettronici compatti. Ad esempio, può essere valutato per circuiti stampati di controllo interni, interfacce di moduli funzionali e connessioni di segnale multicanale nell'elettronica di consumo, in base allo spazio di installazione e ai requisiti elettrici. Il connettore può essere preso in considerazione anche per strumenti compatti, dispositivi di controllo integrati e altri sistemi elettronici modulari, laddove le sue dimensioni e specifiche elettriche soddisfino i requisiti dell'applicazione. L'idoneità per uno specifico dispositivo deve essere verificata in base alle dimensioni meccaniche, alla compatibilità con il connettore di accoppiamento e ai requisiti di affidabilità. 6. Scelta del connettore e considerazioni sulla saldatura Quando si seleziona il Kinghelm KH-2FH90-2X6P-H6.35, i progettisti devono innanzitutto verificare che il passo dei contatti di 2.0 mm, la spaziatura tra le file di 2.0 mm, la configurazione a doppia fila a 12 posizioni e l'orientamento di montaggio a 90° corrispondano al progetto del PCB. È inoltre necessario verificare le dimensioni complessive del connettore, l'altezza di accoppiamento, le specifiche dei pin-header compatibili e lo spazio di installazione disponibile per evitare incompatibilità di accoppiamento o interferenze meccaniche. Durante la saldatura, si raccomanda di seguire le condizioni di temperatura di processo specificate dal produttore e di validare il processo in base all'apparecchiatura di saldatura, al metodo di processo e alle misurazioni effettive della temperatura. Per i progetti di produzione in serie, è opportuno effettuare test a campione per verificare la qualità della giunzione di saldatura, le prestazioni di accoppiamento e la connettività elettrica. 7. CONCLUSIONE Migliori Kinghelm Il connettore femmina ad angolo retto KH-2FH90-2X6P-H6.35 presenta un passo di 2.0 mm, una configurazione a doppia fila di 12 prese quadrate, un orientamento di montaggio di 90°, una corrente nominale di 1.5 A e un intervallo di temperatura operativa specificato da -40°C a +105°C. Queste caratteristiche strutturali offrono ulteriori opzioni per il layout dell'interfaccia PCB nell'elettronica di consumo e in altri dispositivi elettronici compatti. Nelle applicazioni pratiche di progettazione, una valutazione completa dello spazio di installazione, della compatibilità di accoppiamento, del carico elettrico e dei processi di saldatura può contribuire a migliorare la selezione dei connettori e a supportare un'interconnessione efficiente dei circuiti interni e una pianificazione ottimale dello spazio. Chi siamo Kinghelm Kinghelm, disponibile a www.kinghelm.netÈ specializzata in antenne dual-mode BeiDou/GPS, Bluetooth, Wi-Fi, Zigbee, NB-IoT, LoRa, UWB e relativi cavi adattatori RF. L'azienda ha sviluppato tre principali categorie di prodotti: connettori scheda-cavo, connettori montati su PCB, connettori elettrici e interruttori di segnale; cablaggi per autoveicoli e motocicli; e cavi specializzati per applicazioni industriali, mediche e di ricerca scientifica. Kinghelm Supporta inoltre prodotti personalizzati e non standard. Il suo portafoglio prodotti principale comprende antenne 4G, antenne ceramiche, connettori RF, connettori a pin e prodotti correlati. L'azienda detiene numerosi brevetti di invenzione e ha ottenuto certificazioni e qualifiche tra cui ISO 9001, ISO 14001, registrazione Dun & Bradstreet, conformità RoHS e REACH. Sono inoltre in corso le procedure per ottenere la certificazione del sistema di gestione della qualità per il settore automobilistico IATF 16949, nonché le qualifiche UL e TÜV. KH-2FH90-2X6P-H6.35 Visualizza i dettagli del prodotto

Nelle apparecchiature modulari, negli involucri sottili e negli assemblaggi di circuiti stampati impilati, l'ingombro dei connettori diventa spesso un collo di bottiglia nella progettazione del PCB. Sebbene i connettori femmina con passo da 2.54 mm offrano un'ampia compatibilità, i progettisti che lavorano con spazi limitati spesso necessitano di un'alternativa più compatta. KinghelmIl connettore femmina KH-2FH90-2X5P-H6.35 di presenta un passo di 2 mm, un design ad angolo retto a doppia fila e contatti a foro quadrato, offrendo una soluzione di connettività compatta che bilancia alta densità e prestazioni affidabili. Specifiche chiave del prodotto: Configurazione dei pin: 2 × 5 P Pitch: 2 mm Distanza tra le file: 2 mm Tipo di foro di contatto: Foro quadrato Direzione dell'accoppiamento: Ingresso laterale Stile di montaggio: Ad angolo retto Numero di righe: Doppia fila Corrente nominale: 1.5 A Altezza dell'isolatore: 4 mm Intervallo di temperatura: -40 ° C a + 105 ° C Kinghelm Immagine del prodotto KH-2FH90-2X5P-H6.35 Passo di 2 mm e design a doppia fila: connettività ad alta densità in uno spazio limitato I tradizionali connettori femmina con passo da 2.54 mm offrono un'eccellente versatilità per le applicazioni standard. Tuttavia, nei progetti con spazio limitato, come schede modulari, schede di controllo ed elettronica di consumo, la maggiore spaziatura dei pin richiede un ingombro maggiore sul PCB. Con un passo dei contatti di 2 mm e una spaziatura tra le file di 2 mm, il KH-2FH90-2X5P-H6.35 può ridurre significativamente l'ingombro del connettore rispetto a un equivalente con passo da 2.54 mm con lo stesso numero di contatti. Questo prodotto presenta una configurazione a doppia fila 2 × 5P, che offre un totale di 10 posizioni di contatto. Il design a doppia fila non solo aumenta la densità di connessione, ma migliora anche l'efficienza del layout del PCB. Per le applicazioni che richiedono più connettori su un'area limitata della scheda, una disposizione a doppia fila consente di alloggiare un maggior numero di contatti senza aumentare la lunghezza del connettore, lasciando più spazio per i componenti circostanti e per il cablaggio. Progettazione ad angolo retto: una soluzione chiave per applicazioni con vincoli di altezza. Il connettore KH-2FH90-2X5P-H6.35 presenta una configurazione ad angolo retto di 90 gradi, con i terminali che si estendono orizzontalmente dal lato del corpo del connettore. Il principale vantaggio di questo design è il cambio di direzione della connessione. A differenza dei connettori femmina verticali, la struttura ad angolo retto consente a un connettore maschio o a un cavo compatibile di estendersi orizzontalmente lungo il PCB, contribuendo a ridurre lo spazio necessario in direzione verticale. Nelle applicazioni ingegneristiche pratiche, questo design è particolarmente utile quando l'altezza interna del dispositivo è limitata, come ad esempio in contenitori sottili e assemblaggi di PCB impilati, o quando sono necessarie connessioni con ingresso laterale. Un connettore femmina ad angolo retto consente al connettore e al suo componente di accoppiamento di estendersi orizzontalmente, supportando layout interni più compatti. Offre inoltre maggiore flessibilità nel posizionamento sul PCB, aiutando i progettisti a bilanciare i requisiti di connessione elettrica con le dimensioni del contenitore e i vincoli di assemblaggio. Contatti a foro rotondo vs. a foro quadrato: come il design dei contatti influisce sulle prestazioni Nella scelta dei connettori femmina, è importante considerare la distinzione tra contatti a foro rotondo e a foro quadrato. I connettori femmina a foro rotondo utilizzano in genere contatti a molla interni che afferrano il pin maschio inserito tramite la forza della molla, creando spesso due punti di contatto principali. I connettori femmina a foro quadrato utilizzano comunemente una struttura di contatti a molla a più dita che afferra il pin da più direzioni, fornendo potenzialmente quattro punti di contatto. Queste differenze nella geometria di contatto possono influenzare le prestazioni elettriche e meccaniche. Un sistema di contatto multipunto ben progettato può distribuire la forza di contatto in modo più uniforme e contribuire a mantenere una connessione stabile. Tuttavia, la resistenza di contatto effettiva, la resistenza alle vibrazioni e la durata di inserimento ed estrazione dipendono dal materiale di contatto, dalla placcatura, dal design della molla, dalle tolleranze dimensionali e dalla costruzione complessiva del connettore, e non semplicemente dal numero di punti di contatto. Il connettore KH-2FH90-2X5P-H6.35 utilizza contatti a foro quadrato. Grazie alla sua configurazione compatta con passo di 2 mm, questa struttura di contatto è progettata per garantire un innesto sicuro dei pin e una connettività elettrica affidabile. Rappresenta una soluzione pratica per applicazioni in cui la stabilità delle connessioni è fondamentale, nonostante le dimensioni limitate del connettore. Contatti a foro quadrato e altezza dell'isolante di 4 mm: equilibrio tra affidabilità e compattezza. Il prodotto presenta un'altezza dell'isolante di 4 mm. Questa dimensione contribuisce a mantenere un profilo compatto del connettore, fornendo al contempo supporto strutturale al corpo del connettore stesso. Nella scelta di un connettore, i progettisti devono valutare l'altezza dell'isolante di 4 mm in combinazione con lo spessore del PCB, l'altezza dei componenti vicini e lo spazio disponibile all'interno dell'involucro. È adatto per applicazioni con determinati vincoli di spazio verticale che non richiedono un connettore a profilo ultrabasso. La combinazione di contatti a foro quadrato e un'altezza dell'isolante di 4 mm offre un equilibrio ideale tra dimensioni compatte e affidabilità della connessione. Kinghelm KH-2FH90-2X5P-H6.35 Specification Prestazioni elettriche e compatibilità termica Il KH-2FH90-2X5P-H6.35 ha una corrente nominale di 1.5 A, che lo rende adatto a numerose connessioni di segnale a livello di scheda e ad applicazioni a bassa e media potenza. Il suo intervallo di temperatura operativa da -40 °C a +105 °C ne consente l'utilizzo in un'ampia gamma di dispositivi elettronici di consumo e in ambienti di controllo industriale in generale. Per applicazioni che richiedono una maggiore capacità di corrente, Kinghelm offre prodotti nella sua serie con passo da 2.54 mm con correnti nominali fino a 3 A, secondo le relative specifiche di prodotto. I progettisti devono selezionare il modello appropriato in base ai requisiti di carico effettivi e verificare i valori nominali applicabili per lo specifico connettore. Applicazioni tipiche e raccomandazioni per la selezione In base alle sue specifiche principali e alle caratteristiche strutturali, il modello KH-2FH90-2X5P-H6.35 è adatto a una vasta gamma di applicazioni, tra cui: Schede di controllo compatte: connessioni scheda-scheda in caso di spazio limitato sul PCB. Apparecchiature modulari: interfacce ad ingresso laterale che consentono configurazioni interne compatte. Elettronica di consumo: Connessioni interne in dispositivi con spazio di installazione limitato. Moduli di controllo industriale: connessioni di segnale compatte dove è richiesta una stabilità di accoppiamento elevata. Apparecchiature di prova e misurazione: applicazioni che utilizzano connettori femmina ad angolo retto con passo di 2 mm. Il suo design con contatti a foro quadrato lo rende una soluzione da prendere in considerazione per applicazioni in cui l'innesto sicuro dei pin e la stabilità della connessione sono importanti. L'effettiva idoneità per ambienti con forti vibrazioni o applicazioni che richiedono frequenti cicli di accoppiamento deve essere verificata confrontandola con le specifiche meccaniche e i dati di prova certificati dal produttore. Nella scelta di un connettore compatibile, gli ingegneri dovrebbero prestare particolare attenzione a due fattori. Innanzitutto, assicurarsi che il connettore maschio di accoppiamento corrisponda al connettore femmina per passo, spaziatura delle file, configurazione dei pin, geometria dei contatti e orientamento di accoppiamento. In secondo luogo, verificare che la corrente nominale di 1.5 A soddisfi i requisiti elettrici dell'applicazione, tenendo conto della resistenza di contatto, delle condizioni operative e di eventuali linee guida di declassamento applicabili. Dalle connessioni scheda-scheda su schede di controllo compatte alle interfacce a ingresso laterale nei moduli di controllo industriale, il KH-2FH90-2X5P-H6.35 combina un passo di 2 mm, una configurazione ad angolo retto a doppia fila e contatti a foro quadrato per offrire una connettività compatta per progetti con spazio limitato. Per gli ingegneri che cercano di bilanciare l'efficienza dello spazio PCB con connessioni elettriche affidabili, è un'opzione pratica all'interno Kinghelmgamma di prodotti per intestazioni femminili. Chi siamo Kinghelm Kinghelm (www.kinghelm.netoffre un ampio portafoglio di soluzioni di connettività e RF, al servizio di settori quali le comunicazioni, l'elettronica automobilistica, le apparecchiature industriali e l'Internet delle cose (IoT). Il suo portafoglio prodotti spazia dalle antenne di navigazione BeiDou ad alta precisione alle interconnessioni di segnale affidabili per veicoli intelligenti. L'offerta dell'azienda comprende connettori Type-C, SMA, IPEX, MCX e HDMI; cablaggi per autoveicoli; cavi adattatori; connettori a pin; terminali; cavi RF; antenne; antenne GPS; connettori coassiali RF; antenne Wi-Fi; antenne BeiDou; antenne integrate; antenne 4G; antenne ceramiche e altri componenti elettronici. Con oltre 8,000 SKU, Kinghelm Offre una vasta gamma di prodotti pensati per supportare i clienti durante l'intero processo di selezione, sviluppo e produzione di massa, fornendo soluzioni integrate di connettività e RF per diverse applicazioni. KH-2FH90-2X5P-H6.35 Visualizza i dettagli del prodotto
