Penyambung Wayar-ke-Papan KH-A42002-2X3A: Pitch 4.2mm dan Arus Nilai 7A

Penyambung wayar-ke-papan digunakan terutamanya untuk mewujudkan sambungan elektrik antara wayar dan PCB. Ia menawarkan pemasangan yang mudah, sambungan yang andal dan penyelenggaraan yang mudah, menjadikannya digunakan secara meluas dalam peralatan kuasa, sistem kawalan perindustrian, peralatan rumah tangga, peralatan pencahayaan dan produk elektronik lain. Bergantung pada keperluan aplikasi, penyambung wayar-ke-papan tersedia dalam konfigurasi pin, pic, kaedah pemasangan dan spesifikasi elektrik yang berbeza.

Kinghelm KH-A42002-2X3A ialah pengepala dawai-ke-papan melalui lubang yang menampilkan a Konfigurasi 2×3P, pic 4.2mm, dan reka bentuk lubang terus 6-pinIa mempunyai arus undian 7A, voltan undian 600V, dan julat suhu operasi -25°C hingga +85°C. Penyambung menggunakan bahan penebat PA66 dengan penarafan kemudahbakaran UL94-V2, manakala terminal diperbuat daripada loyang dengan penyaduran timah. Dimensi keseluruhan termasuk a Ketinggian 12.8mm di atas PCB dan lebar bawah 11.4mm di sepanjang paksi-Y, menjadikannya sesuai untuk pelbagai aplikasi sambungan wayar ke papan.

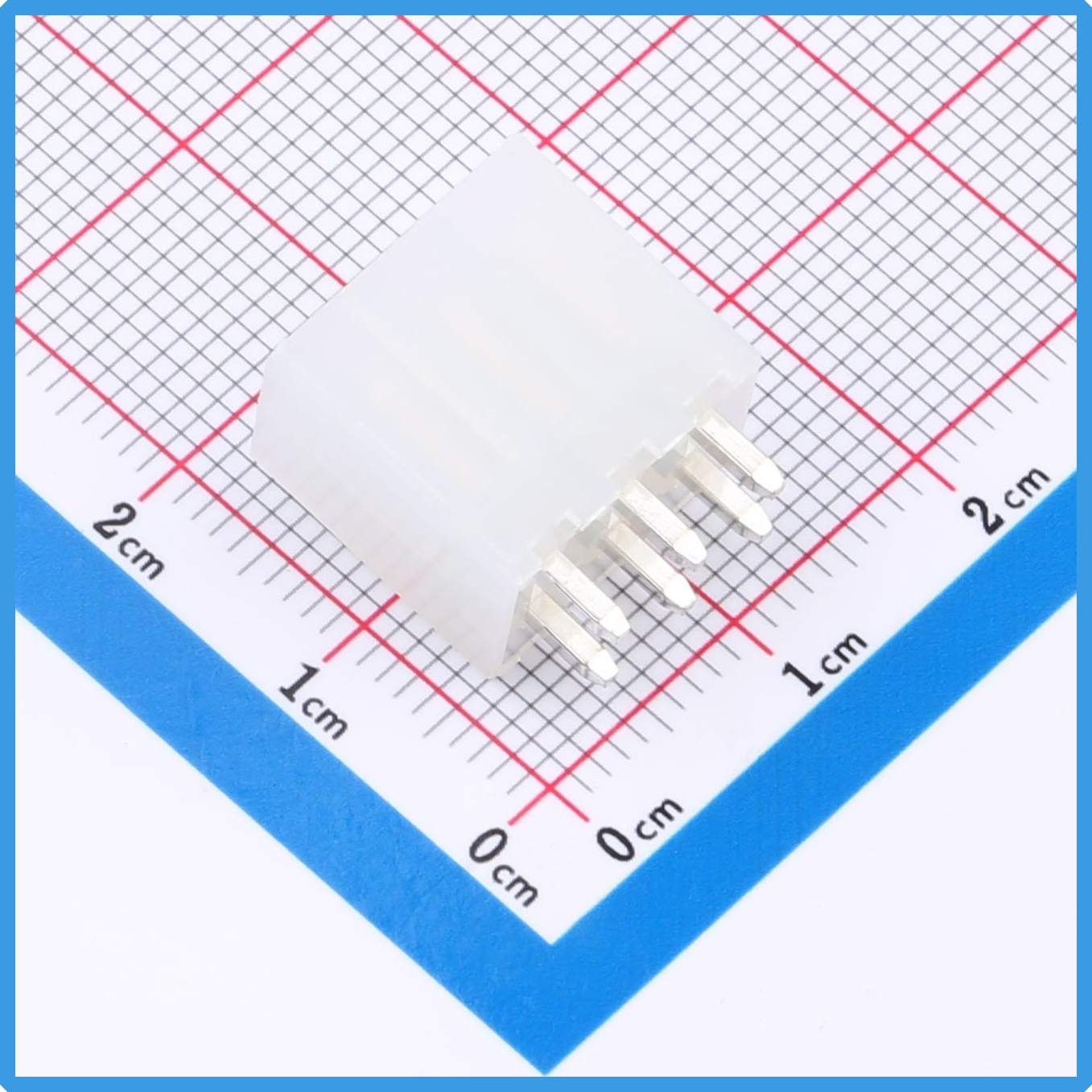

Kinghelm Imej Produk KH-A42002-2X3A

Konfigurasi 2×3P untuk Sambungan Berbilang Litar

KH-A42002-2X3A mempunyai konfigurasi 6-pin dwi-baris, dengan tiga pin dalam setiap baris dan pic 4.2mm. Reka bentuk ini membolehkan berbilang litar disambungkan dalam kawasan PCB yang agak padat sambil mengekalkan susunan pin yang jelas dan teratur.

Penyambung menggunakan kaedah pemasangan melalui lubang. Pinnya boleh dimasukkan terus ke dalam lubang PCB yang sepadan dan kemudian dipateri di tempatnya. Kaedah pemasangan yang matang ini menyediakan sambungan mekanikal yang stabil dan sesuai untuk pengeluaran besar-besaran peralatan elektronik.

Arus Berkadar 7A untuk Aplikasi Sambungan Kuasa

KH-A42002-2X3A mempunyai arus undian 7A dan menyokong penghantaran arus AC dan DC. Voltan undiannya ialah 600V AC/DC . Di samping itu, penyambung ini mempunyai rintangan sentuhan maksimum 20mΩ, rintangan penebat minimum 1000MΩ dan voltan tahan 1500V AC selama satu minit.

Spesifikasi elektrik ini menjadikan penyambung sesuai untuk pelbagai peralatan elektronik konvensional. Dalam aplikasi praktikal, kapasiti pembawa arus sebenar juga harus dipertimbangkan bersama-sama dengan faktor seperti suhu operasi, saiz wayar, reka bentuk PCB dan persekitaran sekitarnya.

Bahan PA66 dan Suhu Operasi -25°C hingga +85°C

Perumah penyambung diperbuat daripada bahan PA66 dengan penarafan kemudahbakaran UL94-V2 . Pin diperbuat daripada tembaga dan mempunyai kemasan permukaan bersalut timah.

Julat suhu operasi ialah -25 ° C hingga + 85 ° C, meliputi keperluan banyak peranti elektronik konvensional. Perumah lutsinar memberikan penampilan yang ringkas dan boleh digabungkan dengan reka bentuk PCB dan abah-abah dawai yang berbeza.

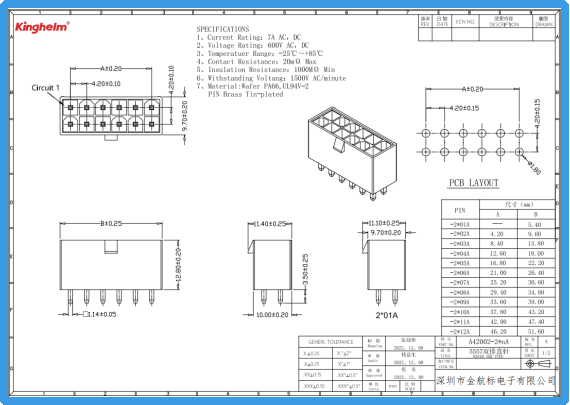

Kinghelm Spesifikasi KH-A42002-2X3A

Aplikasi

Dengan pic 4.2mm, konfigurasi 6-pin dwi-baris dan arus undian 7A, Kinghelm KH-A42002-2X3A boleh digunakan untuk sambungan wayar ke papan dalam peralatan kuasa, sistem kawalan perindustrian, peralatan rumah tangga, peralatan pencahayaan dan peranti elektronik lain.

Bagi aplikasi yang memerlukan sambungan yang stabil antara PCB dan abah-abah dawai, di samping mempunyai keperluan khusus untuk kapasiti arus, kaedah pemasangan dan ruang pemasangan, KH-A42002-2X3A boleh dipilih mengikut voltan operasi sebenar, arus, suhu dan ruang PCB yang tersedia.

Secara keseluruhannya, Kinghelm KH-A42002-2X3A menggunakan reka bentuk lubang tembus yang terbukti digabungkan dengan pic 4.2mm, konfigurasi dwi-baris 6-pin dan arus undian 7A, menyediakan penyelesaian praktikal untuk pelbagai aplikasi sambungan wayar-ke-papan.
