SMBコネクタの仕様を間違えやすい理由 ― 完全技術ガイド

SMBコネクタは、無線周波数ハードウェアにおいて、狭いながらも重要な位置を占めています。周波数範囲よりも基板面積、組み立て速度、積層高さが重視される場合に選択されるインターフェースです。無線モジュール、セットトップボックス、カメラ、ナビゲーション受信機など、多くの製品がSMBコネクタに依存しており、これらの製品のほとんどは、同じSMBコネクタを2社または3社から同時に購入しています。広く普及し、供給元が共有されているため、エンジニアリング部門と購買部門は共通の基準を必要としています。この記事では、まずSMBコネクタとは何か、どこから来たのかを説明し、次にその特徴、適合性を判断する数値、役割、用途、そしてサプライヤーの認定方法について解説します。

SMBコネクタとは何ですか？

SMBはSubMiniature version Bの略で、ねじ込み式カップリングでは速度が遅すぎたり高さが高すぎたりする経路向けに設計されたコンパクトな同軸インターフェースです。SMBコネクタは、ケーブルや回路基板を相手側と押し込む摩擦力で接続するため、オペレーターは軸方向の力でコネクタを閉じることができ、工具は一切必要ありません。このシリーズは国際規格IEC 61169-10によって規定されており、各メーカーがコピーしなければならないインターフェースサイズが定められているため、異なる工場で製造された部品同士が互換性を持つことができます。

保持力は、ねじのかみ合いではなく、金属リング間のバネ圧によって生じます。そのため、SMBコネクタの使用可能な周波数上限は、細目ねじのインターフェースが耐えられる周波数よりも低くなります。SMBコネクタは、高速で再現性の高い接続が余裕よりも重要となる低ギガヘルツ帯の基板とケーブルおよびモジュール間の接続用に指定されています。この製品群全体で2種類のインピーダンスシステムが存在し、この事実が他のすべての要因を合わせたよりも多くの購入ミスを引き起こしています。

SMBコネクタの開発履歴

同軸ケーブルは、戦時中にレーダー機器から派生した技術である。最初の細ネジ設計は、大量生産製品向けではなく、実験室向けに作られたものだった。1960年代から1970年代にかけて通信機器が普及するにつれ、工場では混み合った基板に素早く取り付けられる小型のジョイントが必要となった。超小型シリーズ、そしてその内部にあるSMBコネクタは、まさにそうしたニーズから生まれたものである。

SMBコネクタは、同じ考え方をさらに一歩進め、小型同軸形状を維持しつつ、ネジ山を完全に廃止することで、引き抜き強度と周波数マージンを若干犠牲にする代わりに、高速化と大幅なスタック長短縮を実現しました。その後、標準化によってこれらのサイズが単一の文書にまとめられ、競合する工場でも互換性のある部品を製造できるようになりました。そのため、今日の購入者は形状ではなく、書類、一貫性、納期に基づいてメーカーを比較することができ、エンジニアも基板を再設計することなく、別の供給元を計画できるようになったのです。

SMBコネクタの特性

SMBコネクタに関する意思決定のほとんどは、4つの特徴によって説明でき、それぞれの特徴が製品のどこかに何らかの義務を課すことになる。

押し込み式カップリング。嵌合と脱着は同一軸上を移動するため、トルク工具が不要になるだけでなく、ジョイントが無理に直角に引っ張られるのを防ぐことができます。

ショートスタック。SMBコネクタの基板実装バージョンは、ラミネート基板からわずか数ミリメートルしか突き出ないため、ねじ込み式ジャックとそのレンチスペースでは不可能なハウジングも実現できます。

フランジと脚部。接地脚部を備えた正方形フランジは、部品に単一の着座面を提供し、ケーブルヘッドが中心からずれて着地した際に発生するねじれを抑制します。

性別が逆転している。このシリーズの基板側ジャックは、ソケットではなくセンターピンが付いていることが多く、他のシリーズから来たエンジニアを驚かせる。

SMBコネクタにはネジ山がないため、接触前に位置合わせを完了させる必要があり、ハウジングの切り欠きとケーブルの配線方法の両方を計画する必要があります。SMBコネクタの利便性を高めるコンパクトな形状は、その背後に配置できる部品を制限することにもなります。このトレードオフを早期に把握することで、基板は適切でも筐体が不適切であるという高額な問題に直面することを回避できます。

SMBコネクタのパラメータ：購入前に確認すべき事項

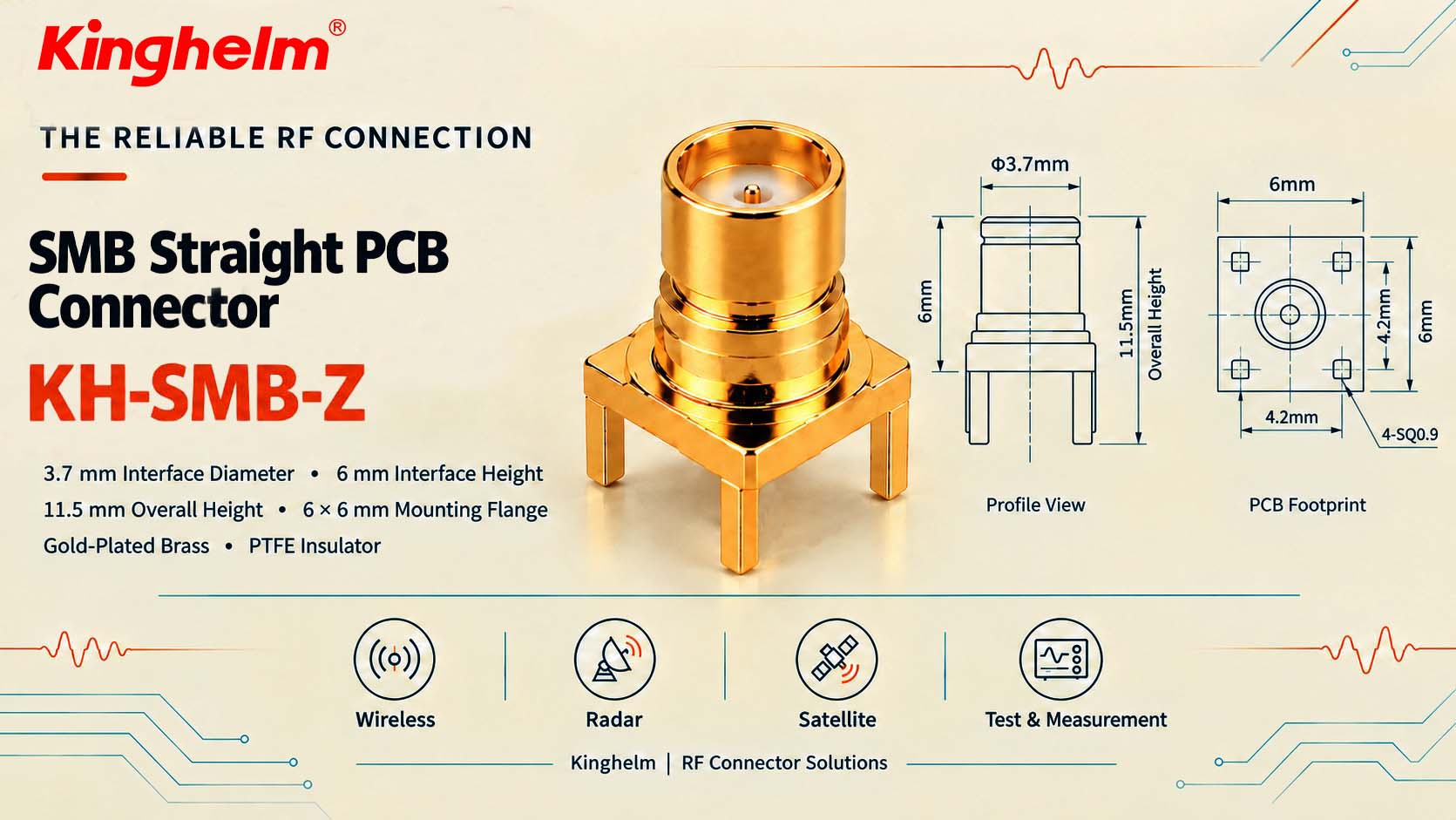

機械的パラメータは公開された図面に記載されており、資料間で行ごとに比較できます。 Kinghelm KH-SMB-Z ボードジャックの仕様は固定値です。インターフェース直径は 3.7 mm、センターコンタクトは 0.9 mm、全長は 11.5 mm、インターフェースはシート面から 6 mm 上、フランジは 6.0 mm 角、4.2 x 4.2 mm のパターンで 4 つの 0.9 mm 角の脚を備えています。ハウジングは金メッキ真鍮、絶縁体は PTFE、内部導体は金メッキ HPb59-1 真鍮、一般公差は IT12 に準拠し、材料は RoHS 指令に適合しています。

電気的な特性値はそれぞれ異なり、購入資料が不足しがちなのはまさにこの点です。特性インピーダンス、周波数範囲、挿入損失、定格電圧、絶縁抵抗、サイクル寿命、動作温度によって、SMBコネクタが設計に適しているかどうかが決まります。これらの特性値は、機械図面から読み取ったり、外観だけで判断したりすることはできません。シリーズ全体を網羅したパンフレットではなく、特定のSMBコネクタの部品番号に関連付けられたデータシートを請求してください。インピーダンスの問題は最も重要です。なぜなら、2つのシステムが似たような外形を持ち、信号をソースに反射させながら手で接続できる可能性があるからです。

完全なアセンブリにおけるSMBコネクタの役割

完成品内部において、SMBコネクタは複数の役割を同時に果たしており、これを単なる通過部品として扱うことが製品の返品につながる。SMBコネクタの第一の役割は電気的なものであり、トラックからケーブルへの制御された同軸経路を保持することで、エネルギーが反射されずに伝搬されるようにする。第二の役割は機械的なものであり、シールドボンドを閉じる脚部が、製品が使用中に受けるあらゆる挿入や引っ張りに対して部品を固定する役割も担っている。

3つ目の役割は、物理的なものではなく組織的なものです。固定インターフェースがあれば、チームは基板レイアウト、筐体設計、ケーブル製造といった作業を分担でき、引き継ぎのたびに形状について議論する必要がなくなります。また、標準的なSMBコネクタであれば、購買部門は機械設計をやり直すことなく代替供給元を承認できます。こうしたやり取りが非公式なままだと、SMBコネクタは未解決の意見の相違が集まる場所となってしまいます。

SMBコネクタの応用例

以下に挙げる用途は、上記の特性から直接派生したものです。無線モジュールやIoTゲートウェイは、大量生産される基板上でアンテナやテストリンクにこのインターフェースを使用します。セットトップボックスやビデオ機器は、数十年にわたり小型同軸コネクタを配線に使用してきました。産業用カメラは、コンパクトでブラインド嵌合可能なリンクによって回線速度が向上するため、このコネクタに依存しています。また、試験機器は、1日に何度も手動で接続・取り外しを行う治具接続にこのシリーズを使用しています。

車載インフォテインメントおよびテレマティクス基板は、プッシュオンジョイントによって既に自動化されたプロセスからトルク調整工程が不要になるため、そのシェアを拡大​​しつつあります。ナビゲーション受信機や車載アンテナフィードも、SMBコネクタを指定する際に同様の考え方に基づいています。これらのアプリケーションを結びつけているのは周波数性能ではなく、反復性です。SMBコネクタは、記録的な1回の生産よりも、1万回の通常の生産が重要な場面で指定されるからです。

SMBコネクタ製品の製造業者と、その選定方法

著名な国際サプライヤーと多くのアジアの専門工場は、いずれもこの固定インターフェースに基づいて製品を製造しているため、SMBコネクタはしばしば複数の供給元から調達されています。SMBコネクタの供給元を検索すると、同軸ケーブルのカタログを作成した大手部品メーカーと、基板実装型RF部品とそれに適合するケーブルセットを専門とする工場が並んで表示されます。インターフェースだけで比較しても何も分かりません。なぜなら、インターフェースはまさにそれらすべてに共通する要素だからです。

資格認定は、真の違いに焦点を当てることでより大きな成果が得られるため、ファミリー全体のデータシートではなく、特定の部品番号のデータシートを要求してください。部品がどのインピーダンスシステムに属しているか、またその判定がどのように確認され、文書化されたかを確認してください。RoHS指令に関する声明、材料証明書、バッチ記録が要求に応じて本当に作成できるかどうか、また注文が届いてから納品までどのくらいの期間がかかるかを確認してください。次に、切り替えコストを決定する詳細、つまり、既存の生産品と比較した脚パターン、フランジサイズ、センターピン形状を確認してください。これら3つの要素によって、変更が書類提出で済むのか、基板をやり直す必要があるのか​​が決まります。

Kinghelm KH-SMB-Zは基板実装型SMBコネクタである。

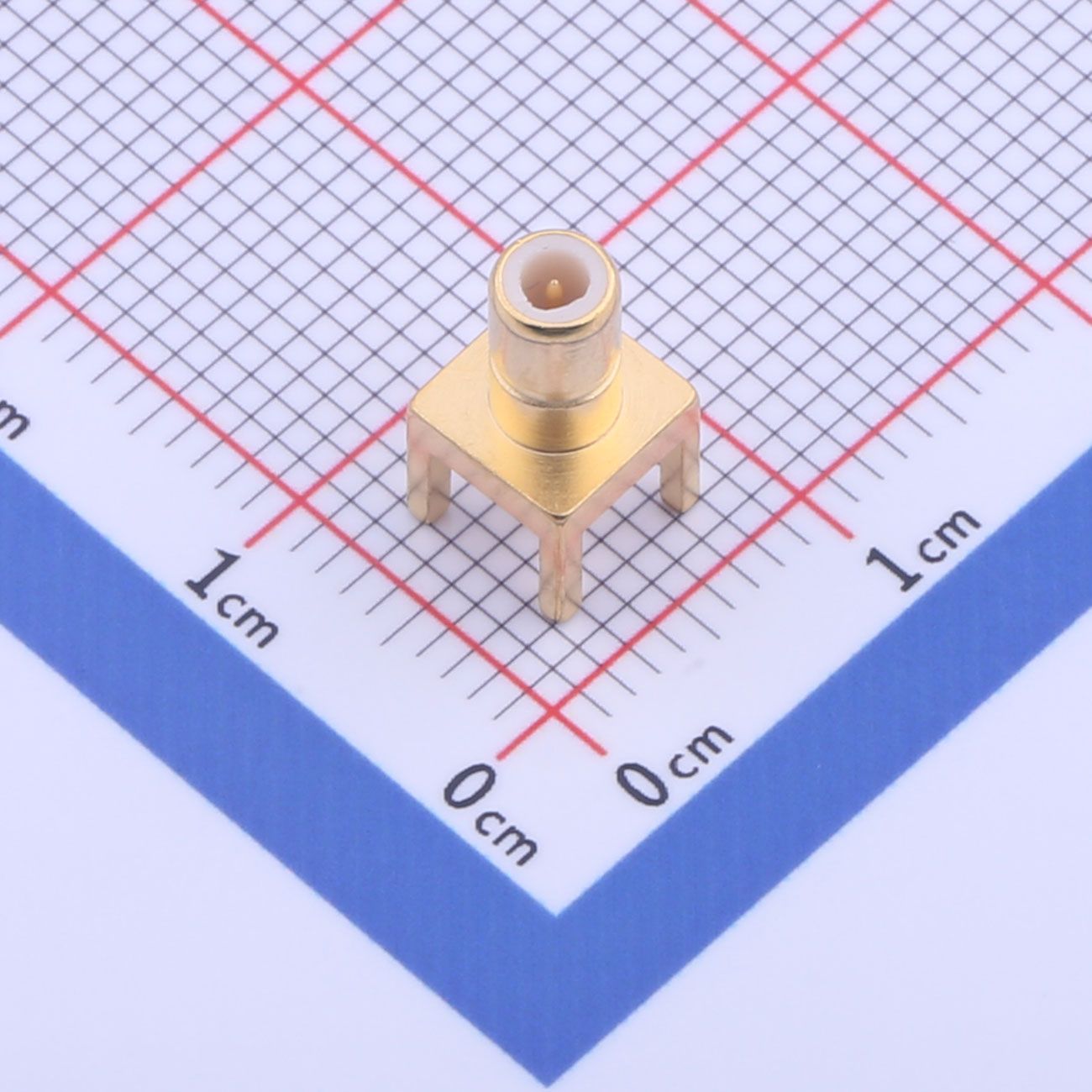

KH-SMB-Zは Kinghelm中央ピン面を備えた垂直基板実装ジャックは、ねじ込み式ではなく工具不要の接続を必要とする設計向けです。正方形のフランジと4本の脚により、取り付け面と方向が1つに絞られます。これは、長年の抜き差しに耐える部品と、徐々に接続部が緩んでしまう部品との実質的な違いです。SMBコネクタの全サイズ、材質、許容誤差クラスは上記に記載されており、ご要望に応じて詳細な資料をご提供いたします。

このサイトに関連する資料として、SMBケーブルアセンブリガイドではケーブル側の選択と組み立てについて解説しており、SMA-SMBアダプタに関する記事ではこれらのコネクタが他のファミリとどのように接続されるかを示しています。基板レベルでの取り付けの詳細（脚の形状、シェルのクリアランス、リワーク手順など）については、SMB基板実装ジャック取り付けガイドを参照してください。

結論

SMBコネクタは、仕様を定めるのは簡単ですが、同時に誤った仕様を定めるのも容易です。なぜなら、固定インターフェースによって、最も重要な選択肢が隠されてしまうからです。機械図面は公開されており比較可能ですが、電気的な検証は部品ごとに個別に依頼する必要があります。インピーダンスは仮定ではなく疑問点として扱い、脚とフランジの形状は些細な詳細ではなくスイッチングコストとして扱い、SMBコネクタに関する書類は事務手続きではなく、サプライヤーの真の能力を示すものとして扱うべきです。これらの3つのルールを遵守するチームは、SMBコネクタが基板上で最も扱いやすい部品の一つであることに気づくでしょう。一方、これらのルールを無視するチームは、SMBコネクタがアセンブリの中で最も安価な部品でありながら、返品リストでは最も高額な項目となることに気づくでしょう。
