Connecteur FAKRA bleu clair KH-FKRM-1003-03Z pour la connectivité RF automobile intelligente

Avec l'évolution constante de l'industrie automobile vers une intelligence et une connectivité accrues, les systèmes d'antennes embarqués, la navigation par satellite et les systèmes de communication sans fil imposent des exigences toujours plus strictes aux connecteurs RF en matière de performance et de fiabilité. Grâce à leurs interfaces standardisées, à la stabilité de leurs transmissions RF et à leur fiabilité éprouvée dans le secteur automobile, les connecteurs FAKRA sont largement utilisés dans les communications embarquées, la navigation, le positionnement et la transmission des signaux d'antenne.

Pour répondre aux exigences des connexions côté circuit imprimé dans les équipements électroniques automobiles, Kinghelm KH-FKRM-1003-03Z est un connecteur FAKRA mâle à montage sur circuit imprimé à 90°. Grâce à sa conception à angle droit, son impédance caractéristique de 50 Ω et sa plage de fréquences nominale de 6 GHz, ce connecteur offre une solution compacte et pratique pour l'interconnexion RF automobile.

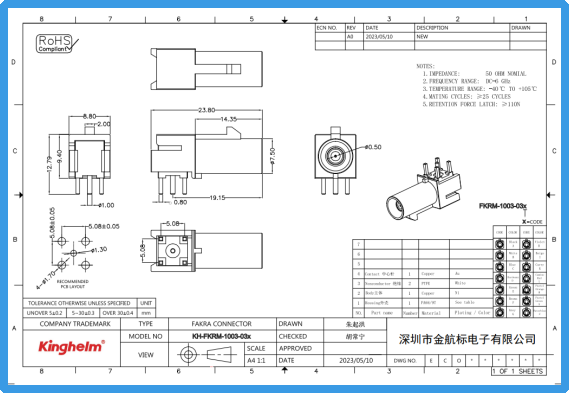

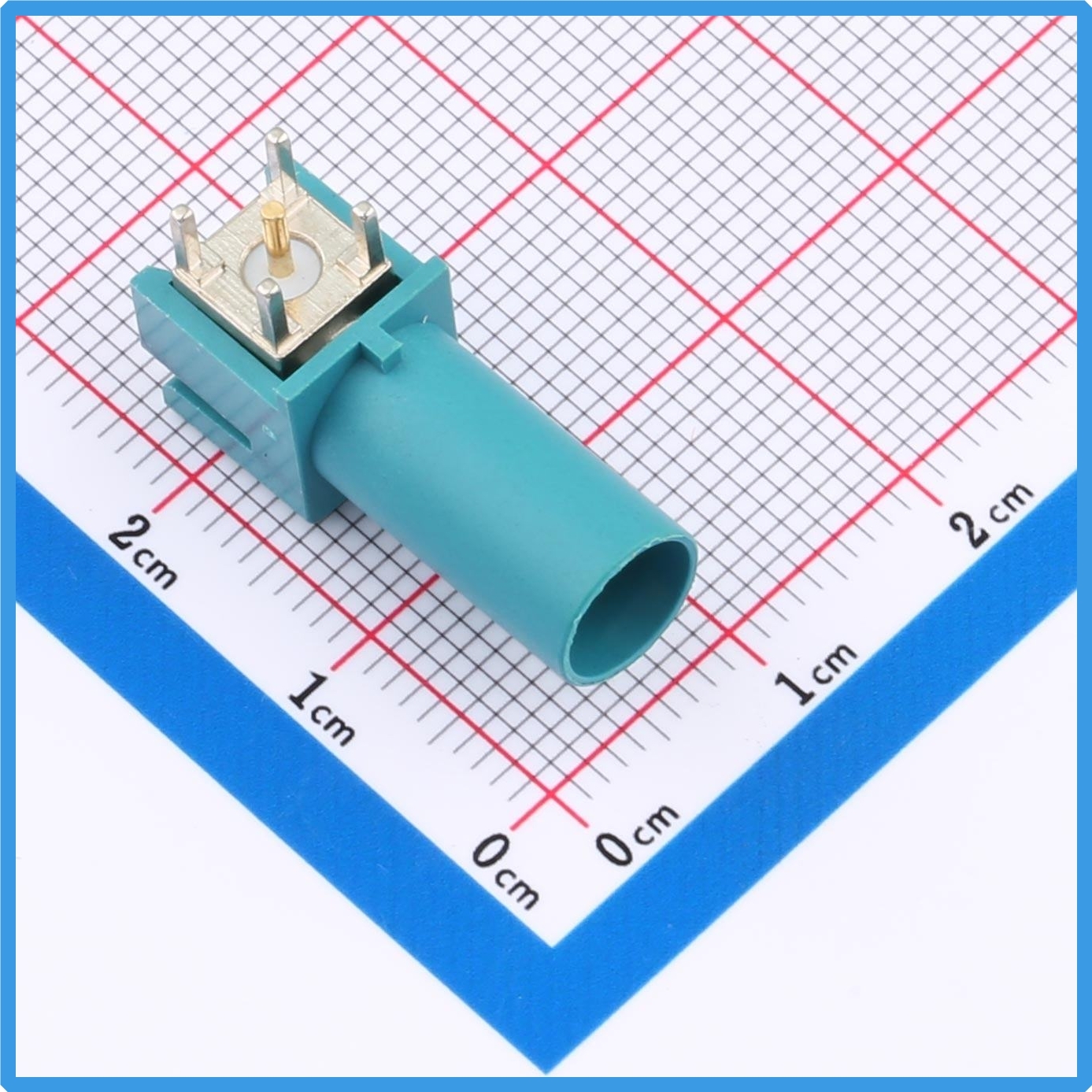

Kinghelm Image du produit KH-FKRM-1003-03Z

1. Kinghelm Spécifications du produit KH-FKRM-1003-03Z

• Marque: Kinghelm
• Modèle: KH-FKRM-1003-03Z
• Type de produit: Connecteur FAKRA mâle à montage sur circuit imprimé à 90°
• Couleur : Bleu poudré
• Type de montage: À travers le trou
• Paquet: En sac
• Poids brut: 4.24 g
• Gamme de fréquences: CC–6 GHz
• Impédance caractéristique: 50Ω
• Température de fonctionnement : -40 ° C à + 105 ° C

2. La conception à angle droit optimise l'agencement du circuit imprimé et l'utilisation de l'espace.

Le KH-FKRM-1003-03Z est doté d'un boîtier isolant bleu clair, de composants de connexion métalliques et de bornes pour montage sur circuit imprimé. Sa structure compacte favorise une intégration peu encombrante. La configuration à angle droit de 90° modifie l'orientation de l'interface RF, ce qui le rend idéal pour les équipements électroniques disposant d'un espace d'installation limité et contribue à optimiser l'agencement entre le connecteur et le câble.

Dans les calculateurs électroniques automobiles, les systèmes de navigation embarqués, les modules de communication et les circuits d'antenne, les connecteurs doivent répondre aux exigences électriques tout en s'adaptant à l'agencement des circuits imprimés, aux dégagements mécaniques et aux contraintes d'assemblage. La conception à angle droit pour montage sur circuit imprimé offre aux ingénieurs une plus grande flexibilité dans le positionnement des interfaces et contribue à réduire les contraintes d'espace liées aux connecteurs droits.

Ce produit utilise une conception à montage traversant et est compatible avec les procédés de soudure traversants. Lors de la conception, le choix et l'agencement des composants doivent tenir compte de l'épaisseur du circuit imprimé, des dimensions des pastilles, de la hauteur de montage et de la structure mécanique du dispositif.

3. Plage de fréquences CC–6 GHz pour répondre à diverses exigences de connectivité RF

Les performances RF sont un critère important lors de l'évaluation des connecteurs FAKRA. Le KH-FKRM-1003-03Z possède une plage de fréquences nominale de 0 à 6 GHz et une impédance caractéristique de 50 Ω, ce qui le rend adapté aux connexions de signaux RF répondant à ses exigences de performances électriques spécifiées.

Une impédance caractéristique de 50 Ω est couramment utilisée dans les systèmes RF automobiles. Un bon appariement d'impédance entre le connecteur, le câble RF, les lignes de transmission du circuit imprimé et les équipements associés permet de réduire les réflexions du signal et d'améliorer les performances de la liaison RF. La plage de fréquences nominale de 6 GHz (DC à 6 GHz) offre une base pour l'intégration dans des applications de connectivité RF fonctionnant sur différentes bandes de fréquences.

Selon les exigences du système, le connecteur peut être utilisé pour les antennes embarquées, la navigation GNSS, la réception radio et d'autres liaisons radiofréquences compatibles avec sa gamme de fréquences et ses spécifications électriques. Son adéquation réelle doit être vérifiée en fonction de paramètres tels que l'affaiblissement d'insertion, l'affaiblissement de retour, l'efficacité du blindage et les performances mesurées de la liaison de transmission complète.

4. Large plage de températures de fonctionnement pour l'électronique automobile

Les équipements électroniques automobiles peuvent être soumis à d'importantes variations de température, à des vibrations continues et à d'autres conditions de fonctionnement exigeantes. Par conséquent, la tolérance à la température et la stabilité mécanique d'un connecteur sont des facteurs importants dans le choix du produit.

Le KH-FKRM-1003-03Z possède une plage de températures de fonctionnement nominale de -40 °C à +105 °C, ce qui constitue un critère de sélection utile pour les applications d'interconnexion RF fonctionnant dans ces limites. Avec un poids brut d'environ 4.24 g et un emballage en sachet, ce produit facilite également le stockage, le transport et la gestion des matériaux de production.

Dans les systèmes électroniques automobiles, la fiabilité des connecteurs dépend non seulement du connecteur lui-même, mais aussi de la qualité de la soudure, de la fixation sur le circuit imprimé, du système anti-traction des câbles et de la conception mécanique de l'ensemble. Avant la production en série, il est recommandé d'évaluer le connecteur dans les conditions de fonctionnement prévues, notamment par des tests de cyclage thermique, de vibration, de résistance mécanique et de performances RF, afin de vérifier sa compatibilité avec le système global.

Kinghelm Spécifications KH-FKRM-1003-03Z

5. Tendances de développement des connecteurs FAKRA pour montage sur circuit imprimé : miniaturisation, fréquences plus élevées et fiabilité accrue

Avec l'évolution constante des cockpits intelligents, des véhicules connectés et des systèmes avancés d'aide à la conduite (ADAS), le nombre d'interfaces RF et la demande en transmission de signaux à bord des véhicules augmentent. Cette évolution engendre de nouvelles exigences pour les connecteurs FAKRA à montage sur circuit imprimé.

Tout d'abord, la miniaturisation et l'intégration haute densité prennent une importance croissante. Avec l'intégration accrue des calculateurs automobiles, l'espace disponible sur les circuits imprimés ne cesse de diminuer. Les connecteurs doivent donc optimiser leurs dimensions et leur configuration de montage tout en conservant la résistance mécanique et les performances électriques requises. Les connecteurs FAKRA traditionnels, les Mini-FAKRA et les solutions FAKRA haute vitesse (HFM) offrent chacun des avantages spécifiques selon les applications.

Deuxièmement, les fréquences de fonctionnement plus élevées imposent des exigences accrues à la conception des connecteurs. Avec le développement des communications embarquées et des systèmes d'antennes multibandes, l'adaptation d'impédance, les pertes d'insertion, les pertes de retour et les performances de blindage électromagnétique font l'objet d'une attention croissante. Pour les produits conçus pour fonctionner jusqu'à 6 GHz, une conception soignée des pastilles de circuit imprimé, des structures de mise à la terre et des zones de transition RF permet d'atteindre les performances électriques souhaitées.

Troisièmement, la fiabilité et la constance de la fabrication, essentielles pour l'automobile, demeurent des facteurs de compétitivité clés. Les fabricants de connecteurs doivent poursuivre l'optimisation du traitement des bornes, des matériaux isolants, de la qualité du plaquage et des processus d'assemblage, tout en renforçant les tests et le contrôle qualité des produits afin de répondre aux exigences opérationnelles à long terme de l'électronique automobile.

Dans ce contexte, les produits FAKRA classiques continueront de jouer un rôle important dans les applications RF établies, tandis que les solutions d'interconnexion à plus haute densité et à plus large bande passante offriront des options supplémentaires pour les futures conceptions électroniques automobiles.

6. Conclusion

Des connexions d'antennes embarquées classiques à une gamme croissante d'applications RF automobiles, les connecteurs FAKRA restent un composant important des systèmes d'interconnexion électronique automobile.

Le Kinghelm Le connecteur FAKRA mâle à montage sur circuit imprimé KH-FKRM-1003-03Z (90°) combine une configuration à angle droit, une plage de fréquences nominale de 0 à 6 GHz, une impédance caractéristique de 50 Ω et une plage de températures de fonctionnement de -40 °C à +105 °C. Ces spécifications en font un produit à considérer pour les applications d'interconnexion RF automobiles répondant à ses exigences de conception et de performance.

À mesure que l'électronique automobile devient plus intégrée et plus avancée, Kinghelm continuera de se concentrer sur la conception structurelle des connecteurs, leurs performances électriques, leur fiabilité et leurs procédés de fabrication, offrant ainsi une gamme plus étendue de solutions d'interconnexion pour les communications embarquées, la navigation et le positionnement, ainsi que les applications de connectivité RF.

À propos Kinghelm

Kinghelm(www.kinghelm.netCette entreprise possède une longue expérience dans le secteur des connecteurs et des antennes. Son portefeuille de produits comprend des connecteurs de type C, SMA, IPEX, MCX et HDMI ; des faisceaux de câbles automobiles ; des câbles adaptateurs ; des connecteurs à broches ; des bornes ; des câbles RF ; diverses antennes ; et des connecteurs coaxiaux RF.

Plusieurs modèles, dont KH-IPEX-K501-29, KH-SMA-K513-G, KH-TYPE-C-16P, KH-SMA-KE-Z, KH-SMA-KWE17-G, KH-MMCX-Z, KH-3216-A35 et KH-IPEX4-2020, ont maintenu des volumes de ventes constamment élevés et ont acquis une reconnaissance sur le marché en tant que produits populaires.

Forts d'une expertise technique accumulée au fil des années, ces produits sont conçus pour assurer une transmission de signal stable et une adaptabilité à divers environnements d'exploitation. Ils répondent aux exigences d'interconnexion standard des applications pour véhicules connectés, Internet des objets (IoT), matériel intelligent, contrôle industriel et autres domaines. Les clients ont fait part de leurs retours positifs quant à leurs performances stables et pratiques, ce qui en fait des solutions fiables pour le développement de produits et la mise en œuvre de projets.

KH-FKRM-1003-03Z Voir les détails du produit
