מסוף לחיצה הוא מגע המתכת המחבר חוט למערכת מחברים. לא מעטפת הפלסטיק היא זו שמחזיקה אותו. ההבחנה הזו נשמעת פשוטה, אך היא גורמת לחלק גדול של הצעות מחיר שגויות, דוגמאות לא תואמות ובנייה כושלת. קונה עשוי לבקש "מסוף לחיצה" ולקבל מעטפת, ראש PCB או מכלול כבל שלם. אף אחד מאלה אינו אותו חלק. הבלבול נובע משימוש בביטוי אחד ברמות שונות של מערכת חיבור: מגע המתכת, מעטפת הפלסטיק והמערכת המחוברת השלמה. מדריך זה מפריד בין רמות אלו, משווה חיבורים חוט-לחוט וחוט-ללוח, וקובע רצף בחירה מעשי. הוא אינו מכסה טרמינלים טבעתיים, חיבורי ספייד או ניתוק מהיר עצמאיים. מהו מסוף לחיצה? מסוף לחיצה הוא מגע מתכתי עם קנה לחיצה המעוות לצמיתות סביב חוט חשוף. לחיצת המוליך דוחסת את גדילי החוטים ויוצרת את החיבור החשמלי. לחיצת הבידוד אוחזת בבידוד החוט ומספקת הקלה על מתיחה. קצה החיבור מספק את הממשק החשמלי עם המגע הנגדי. לחיצה היא תהליך דחיסה מבוקר: מפשיטים את החוט, מכניסים אותו לתוך ההדק, מלחצים בעזרת הכלי המצוין, ומכניסים את ההדק לתוך המעטפת. גובה הלחיצה, רוחב הלחיצה והכלים חייבים להתאים להדק ולחוט. חיבור מלחיץ יכול להיראות מקובל ועדיין להיכשל בבדיקת משיכה, בדיקת עליית טמפרטורה או בדיקת רטט. הלחמה היא שיטת חיבור שונה ואין להשתמש בה כדי לפצות על לחיצה לקויה. הבנת ההגדרה ותהליך הלחיצה מובילה לשאלה נוספת: איזה חלק במערכת המחברים מבוקש בפועל? ברכישה, הבלבול הנפוץ ביותר אינו אופן פעולת הלחיצה, אלא ההבדל בין המגע המתכתי, המעטפת הפלסטית והמערכת המחוברת השלמה. חלקים אלה פועלים יחד, אך הם מבצעים פונקציות שונות ובדרך כלל נושאים מספרי חלקים נפרדים. ניתן להפריד את תפקידיהם באופן הבא: מגע הלחיצה נושא את האות או הזרם ומספק את קצה החיבור. מעטפת הטרמינל ממקם ומגן על המגע ועשוי לספק מפתח, נעילה והקלה על מתח. ממשק ההזדווגות מחבר את הקליפה לקליפה חוט אחרת או לראש PCB. החוט וכלי הלחיצה שייכים לתהליך הייצור, ולא למחבר המוגמר. בקטלוג, שלושת התפקידים הנ"ל עשויים להופיע תחת מספרי חלקים נפרדים, ולכן בקשה אחת ל"מסוף לחיצה" יכולה להניב הצעות מחיר עבור אובייקטים שונים. מהם הסוגים השונים של מסופי לחיצה? סיווג צריך להתחיל בתפקיד שממלא המוצר, מכיוון שלכל תפקיד יש ממדים שונים, דרישות חיבור ומצבי כשל. זה שימושי יותר ממיון מוצרים לפי הניסוח המשמש בדף קטלוג. מגעים מלחיצים ברמת המגע, השדות המכריעים הם קצה החיבור, טווח החוט, הציפוי ותכונת הנעילה. פין, שקע, להב וצורות מותאמות אישית כולם פועלים לפי אותה היגיון: קצה החיבור מקבע את הממשק, בעוד שגליל הלחיצה מקבע את החוט והכלים. חומר המגע והציפוי משפיעים על ההתנגדות, מחזורי החיבור והקורוזיה, לכן יש לאשר אותם במפרט הרלוונטי. ניתז נעילה, במידה וקיימת, קל להתעלם ממנו. אם הוא פגום, או אם המגע מוכנס למעטפת הלא נכונה, המגע עלול לצאת לאחור תחת רעידות או במהלך החיבור. אין להניח שמוצר המתואר כהדק הוא מגע לחיצה עצמאי. הדקי PCB, כותרות וחלקים אחרים המורכבים על הלוח עשויים להשתמש בטרמינולוגיה דומה אך למלא תפקיד שונה. יש לאשר את קצה החיבור, שיטת הסיום, טווח החוטים וסגנון ההרכבה מהציור במקום להסתמך על שם המוצר בלבד. קליפות מסוף לחיצה ברמת המעטפת, ההשוואה עוברת מגיאומטריית המתכת למשפחה המכנית. פסיעה (pitch) היא המרחק ממרכז למרכז בין מגעים סמוכים. פסיעות נפוצות כוללות 1.25 מ"מ, 2.0 מ"מ, 2.5 מ"מ, 2.54 מ"מ ו-3.96 מ"מ. אלו משפחות שונות, לא פורמטים הניתנים להחלפה. פסיעה לבדה אינה מגדירה תאימות. שתי קליפות בעלות פסיעה זהה יכולות להיות בעלות חללי מגע, מפתחות, נעילות ותכונות פאנל שונות. ספירת המיקומים ופריסת השורות גם משנים את הממשק. פרטים אלה קובעים האם המעטפת מקבלת את המגע הנכון, מונעת חיבור שגוי ומספקת את הקלה הנדרשת על המתיחה. לכן, יש לבחור מעטפת כחלק ממערכת מגע-ומעטפת מוסמכת. קיומו של פתח דומה או אותו פסיעה אינו מהווה הוכחה לכך שמגע אחר יינעל, יתיישר או יתפקד כראוי. מחברי לחיצה חוט-לחוט וחוט-ללוח ברמת המערכת, השאלה משתנה מ"מה מחזיק את המגע?" ל"עם מה המעטפת מתחברת?" מחבר לחיצה חוט-לחוט מחבר שתי מעטפות המותקנות בחוט. זה נפוץ בחיבורי כבלים מוטבעים, מאריכים וממשקי צמה-לצרמה. לשני הצדדים יש מגעים ומעטפות, ואין צורך בפינת PCB. מחבר לחיצה מסוג חוט-ללוח מחבר מעטפת המותקנת על חוט לפסנתר של לוח מודפס (PCB). בצד הכבל יש את המגע והמעטפת. בצד הלוח יש פסנתר, הנקרא גם פרוסת סיליקון (wafer). הפסנתר הוא רכיב נפרד המספק את הפינים או השקעים בצד הלוח ואין להתייחס אליו כאל מסוף הלחיצה. הבחירה משפיעה על ההרכבה, כיוון החיבור, מרווח הפאנל, יכולת התפעול ופריסת ה-PCB. תכנון חוט-ללוח זקוק לטביעת רגל של הלוח התואמת לפס החיבור, ולא רק למעטפת בצד הכבל התואמת לחוט. דירוגים שפורסמו דורשים את אותה זהירות. דירוג עבור מגע, מעטפת או ראש אינו מייצג באופן אוטומטי את המערכת המחוברת כולה. ככלל סינון ראשון, המערכת מוגבלת על ידי הרכיב בעל הדירוג הנמוך ביותר שלה, אך המגבלה בפועל יכולה להיות תלויה גם בעליית הטמפרטורה, ספירת המגעים המופעלים, עובי החוטים ותנאי הבדיקה. השתמש בדירוג ברמת המערכת של היצרן או אמת את המכלול המלא. חלק או מערכת תפקיד באסיפה יישום אופייני גורמי הבחירה העיקריים מגע לחיצה נושא את האות או הזרם ומספק את ממשק החיבור בתוך מעטפת המותקנת על חוט מגוון חוטים, ציפוי, קצה חיבור, להב נעילה, כלי לחיצה מעטפת מסוף לחיצה ממקם מגעים ומספק את הממשק המכני גוף מחבר בצד הכבל גובה (pitch), מיקומים, פריסת שורות, מין, מפתוח (keying), חומר, טמפרטורה מערכת חוט-לחוט מחבר שתי קליפות המותקנות על חוט חיבורי כבלים מובנים ומאריכי רתמה זוג חיבור, מפתח, נעילה, טווח חוטים, הקלה על מתח מערכת חוט-ללוח מחבר מעטפת כבל לראש PCB חיבורי לוח-כבל בתוך הציוד סדרת כותרות, פסיעה, כיוון הרכבה, טביעת רגל של הלוח, דירוג זרם ראש PCB (ויפ) מספק את ממשק החיבור בצד הלוח מולחם או מורכב למעגל המודפס פסיעה, מספר פינים, זווית ישרה או ישרה, זרם, מתח, טמפרטורה להשוואה מדוקדקת יותר של שתי משפחות נפוצות של מחברים מסוג חוט-ללוח, ראו השוואה בין מחבר XH ומחבר VH . למסגרת בחירה רחבה יותר, ראו כיצד לבחור את מחבר החוט-ללוח המתאים עבור PCB. הסיווג עונה כעת על השאלה מה נמכר ומה חייב להתאים לו. הוא עדיין לא עונה על השאלה האם שילוב מסוים מתאים לחוט, עומס חשמלי ותהליך ייצור ספציפיים. שאלות אלו דורשות מעבר מסוגי מוצרים לרצף הערכה. כיצד לבחור את מסוף הלחיצה הנכון? הבחירה עוקבת אחר הסדר שבו החלקים מורכבים. החוט נכנס למגע, המגע נכנס למעטפת, המעטפת מתחברת למעטפת אחרת או לפס המעגל המודפס, והלחיצה נוצרת בעזרת כלי. ביצוע סדר זה חושף אי התאמה לפני שמגיעים לשלב הבא. סוג חוט וגודל מוליך אורך הרצועה חייב להתאים לטווח החוטים. גודל המוליך, מספר הגדילים וקוטר הבידוד - כולם חשובים. חוט בעל גדיל דק יכול להיות קשה ללחיצה בעזרת כלי המיועד לחוטים בעלי גדיל מלא או גס. אורך הרצועה חייב להתאים לאזור הלחיצה: קצר מדי, לחיצת המוליך עלולה לפספס גדילים; ארוך מדי, והחוט עלול לבלוט לאזור החיבור. לחיצת הבידוד דורשת בדיקה משלה. רופפת מדי, לא תספק הקלה על מתיחה; הדוקה מדי, עלולה לגרום נזק לחוט. לכן, בחירת החוט מושלמת רק כאשר המוליך, הבידוד, אורך הרצועה וכלי הלחיצה מתאימים לעיצוב המגע. דירוגי זרם ומתח השווה את עומס ההפעלה עם המגע, המעטפת, הפין והחוט המדויקים. נתון זרם או מתח של פין אינו שלם ללא תנאי הבדיקה שלו. טמפרטורת הסביבה, מספר המגעים המופעלים, עובי החוטים, המרווחים והבידוד - כולם משפיעים על גבול ההפעלה המקובל. יש להחיל את דירוג ההפחתה הנדרש ולהשתמש בדירוג המערכת של היצרן כאשר הוא זמין. אם דירוג זה אינו פורסם, יש לאמת את ההרכבה המלאה. אין להציג ערך ברמת הרכיב כהוכחה לכך שהמערכת המחוברת תעמוד ביישום. תאימות טרמינל וקליפה תאימות מכנית היא המקום בו שלוש רמות הסיווג נפגשות. המגע חייב להתאים לחלל במעטפת ולנעול את תכונת הנעילה שלו. המעטפת חייבת להתאים לפס החיבור הנכון או למעטפת הנגדית. גובה החיבור, המיקומים, סידור השורות, מין, מפתחות ונעילה - כולם צריכים להתאים. השתמשו בטבלת החיבורים או בציור של היצרן במקום בהתאמה ויזואלית. חנית נעילה פגומה, חלל לא נכון או מעטפת מסדרה דומה יכולים לאפשר למגע להידחף החוצה תחת עומס. החלק עלול להתאים במהלך ההרכבה ועדיין להיכשל לאחר רטט או חיבור חוזר. תנאי התקנה ותפעול הבדיקה הסופית היא תאימות התהליך. יש להתאים את כלי הלחיצה והאפליקטור לחיבור ולחוט. לייצור, יש להשתמש בכלים מוסמכים והגדרות לחיצה מאומתות. יש לבדוק את גובה הלחיצה, רוחב הלחיצה וחוזק המשיכה, ולוודא את כוח ההכנסה והמשיכה מול מפרט המוצר הרלוונטי. כלי ידני עשוי להיות מקובל עבור אבות טיפוס, אך לא באופן אוטומטי לייצור. גם רטט, לחות, כימיקלים, טמפרטורה ומחזורי חיבור שייכים לסקירה. מחבר שעובד על שולחן עבודה עלול לא לשרוד רכב נוסע, מארז חיצוני או מכונה בעלת רטט גבוה. בדיקות אלו מניבות שמונה תשובות קונקרטיות: מחסום שאלה לתשובה סוג חיבור האם הממשק הוא חוט-לחוט או חוט-ללוח? חוט מהם גודל המוליך, סוג הגדיל, קוטר הבידוד ואורך הרצועה? חובת חשמל מהם תנאי הזרם, המתח, טמפרטורת הסביבה ותנאי ההפחתה (rating)? ממשק מכני מהם גובה השורות, המיקומים, סידור השורות, המגדר, הכיוון ושיטת הנעילה? תְאִימוּת האם המגע, המעטפת, הראש והכלים מאותה סדרה מוסמכת? סביבה האם רעידות, לחות, כימיקלים ומחזורי חיבור כלולים בדירוג המוצר? הפקה האם כלי הלחיצה, המוליך, שיטת הבדיקה ובדיקת המשיכה מוגדרים? תיעוד האם השרטוטים, המפרט ומסמכי התאימות הרלוונטיים זמינים? תשובות אלו מכינות את המדגם לאישור. תשובה חסרה או משוערת משאירה את הממשק ללא אימות; אין זה אומר שהסיכון נמוך. טעויות נפוצות בעת בחירת מסופי לחיצה רוב הזמנות החלקים השגויים מתרחשות כאשר תשובה נדרשת חסרה והעבודה נמשכת בכל מקרה. נתיבי הכשל שלהלן מראים מה יכול לקרות כאשר אחת מנקודות הביקורת הקודמות מדלגות. דילג על בדיקה תוצאה אפשרית תיקון נדרש התאמה מתמונה ייתכן שלחלק שנבחר יהיו מידות שונות של מפתח, נעילה או חלל. השווה את הסדרה, השרטוט ותרשים הזיווג המדויקים. בדיקת גודל החוט הנומינלי בלבד ייתכן שלחיצת המוליך רופפת, או שהבידוד מרוסק או נתמך בצורה לא טובה. בדוק את טווח המוליכים, סוג הגדיל, קוטר הבידוד, אורך הרצועה והכלים. ערבוב סדרות מוצרים דומות ייתכן שהחלקים לא יינעלו או יתחברו, או שממשק המגע עלול להפוך לבלתי אמין. השתמש במשפחת מגעים, מעטפת וכותרות מוסמכות שאושרו על ידי היצרן. שימוש בדירוג רכיבים כדירוג המערכת המכלול עלול להתחמם יתר על המידה מכיוון שהמגע, המעטפת או החוט הופכים לאלמנט המגביל. אימות המערכת המחוברת כולה והפעל את ההפחתה הנדרשת. אישור דוגמת לחיצה חזותית בלבד ייתכן שהחיבור ייכשל במבחן משיכה, מבחן רטט או מבחן עליית טמפרטורה לאחר שייראה תקין. יש לאשר את הכלים ולהגדיר קריטריונים של בדיקת לחיצה, בדיקת משיכה וסביבה. תמונה יכולה לסייע בזיהוי כיוון או צורת מוצר. היא אינה יכולה לאמת חלל, חומר, ציפוי, טווח חוטים, כלים או דירוגים. יש לאשר את תהליך המגע, המעטפת, הפינים, החוט ותהליך הלחיצה כמערכת אחת, ויש לבדוק מחדש את הממשק בכל פעם שמשתנה חלק כלשהו. סיכום אי ההתאמה בציטוט בהתחלה אינה רק בעיית ניסוח. היא נובעת מהתחלה עם קטגוריה רופפת במקום זיהוי הפונקציה של החלק המבוקש. מסוף לחיצה הוא מגע המתכת, לא מעטפת הפלסטיק. המגע נושא את האות או הזרם; המעטפת ממקמת אותו ומגנה עליו; ראש המעגל המודפס מספק את הממשק בצד הלוח; החוט וכלי הלחיצה משלימים את תהליך הייצור. השתמשו בהבחנה זו כדי לסווג תחילה את המוצר, לאחר מכן בחרו לפי סדר ההרכבה: הגדירו את סוג החיבור, בחרו את הסדרה והפסיעה, ודאו את דרישות החוט והחשמל, ודאו תאימות המגע, המעטפת והראש, ואמתו את תהליך הלחיצה. רצף זה מונע מממשק שלא נבדק לעבור להצעת מחיר או לשחרור ייצור. לקבלת מפרטים מדויקים, שילובי מגע-וקליפה תואמים, אישור שרטוט, או עזרה בסקירת הרכבה מוצעת, יצירת קשר Kinghelmהצוות הטכני שלשלחו את החוט המיועדים, תנאי הזרם והמתח, כיוון החיבור, השטח הפנוי ושרטוטי החלקים המוצעים כדי שהצוות יוכל לבדוק את הממשקים יחד.

Kinghelm אנטנה חיצונית KH-(868)-J505-JB 868 MHz עם מחבר SMA טכנולוגיית אלחוטית תת-GHz נמצאת בשימוש נרחב ביישומים כגון ניטור מרחוק, חיישנים תעשייתיים, מדידה והתקני IoT בעלי צריכת חשמל נמוכה. במערכות אלו, האנטנה ממלאת תפקיד חשוב בקביעת מידת היעילות של מכשיר לשדר ולקבל אותות רדיו. לכן, בחירת האנטנה הנכונה דורשת יותר מאשר התאמת תדר נומינלי או בחירת הרכיב הקטן ביותר הזמין. עבור תכנון של 868 מגה-הרץ, מהנדסים צריכים לקחת בחשבון את רוחב הפס הפעיל, שטח ההתקנה הזמין, מבנה האנטנה, משטח ההארקה של המעגל המודפס (PCB) והמארז שמסביב. צוותי רכש צריכים גם לאמת תאימות מכנית, תיעוד טכני, זמינות דגימות ודרישות אספקה ​​לפני אישור רכיב. מדריך זה מסביר כיצד לבחור אנטנה בתדר 868 מגה-הרץ עבור יישומי תת-GHz, החל מהגדרת דרישות התכנון הראשוניות ועד להשוואת תצורות האנטנה ואימות הביצועים במכשיר המוגמר. הוא גם מציג את... Kinghelm KH-(868)-J505-JB כמועמד למוצר ומשתמש באנטנת TE Connectivity כנקודת ייחוס חיצונית לגישת הרכבה שונה. 1. הגדרת תחום התדרים ודרישות התכנון השלב הראשון בבחירת אנטנה הוא לאשר את טווח תדרי הפעולה של המכשיר ואת דרישות הרדיו בשוק היעד שלו. למרות שאנטנות 433 מגה-הרץ, 470 מגה-הרץ, 868 מגה-הרץ ו-915 מגה-הרץ שייכות כולן לקטגוריה הרחבה יותר של תת-GHz, הן מיועדות לטווחי תדרים שונים ולא ניתן להשתמש בהן באופן אוטומטי לסירוגין. היישום המיועד ואזור הפריסה עוזרים לקבוע איזה פס מתאים. לאחר קביעת הפס, ניתן להעריך את רוחב הפס של האנטנה, סידור ההרכבה וביצועי ה-RF מול דרישות המכשיר. פס נומינלי הקשר יישום משותף מה לאמת 433 MHz קישורי תת-GHz לטווח קצר במספר אזורים הקצאה מדויקת, רוחב פס נדרש, משטח הארקה וגודל מארז 470 MHz מערכות אזוריות וספציפיות ליישום נבחרות טווח ערוצים מדויק ודרישות רדיו מקומי 868 MHz פריסות תת-GHz ו-LPWAN באירופה רוחב פס הפעלה נדרש, מגבלות אזוריות וביצועים תואמים 915 MHz פריסות אזוריות של ISM ו-LPWAN פס יעד, רוחב פס אנטנה ותאימות אזורית אין להניח באופן אוטומטי שאנטנה שצוינה בסביבות 868 מגה-הרץ מכסה ביעילות 915 מגה-הרץ. אפילו אנטנות בעלות מראה פיזי דומה יכולות להיות בעלות מאפייני תהודה, התאמת עכבה וקרינה שונים. לפני השוואת דגמי אנטנות, יש לתעד ארבע דרישות בסיסיות: תדר פעולה: הגדירו את טווח התדרים המלא הנדרש על ידי מערכת הרדיו, במקום להסתמך רק על תדר המרכז הנומינלי. שטח התקנה: רשום את שטח המעגל המודפס הזמין, אזור המוגן, מידות המארז וגובה האנטנה המותר. תצורת הרכבה: קבע אם המוצר יכול להכיל אנטנה המותקנת על לוח מודפס, אנטנה שעוברת דרך המעגל המודפס או אנטנה חיצונית. ביצועי RF: קבע את רוחב הפס הנדרש, התאמת העכבה, כיסוי הקרינה וביצועי התקשורת. דרישות אלו מספקות נקודת התחלה מעשית לצמצום האפשרויות הזמינות. לאחר קביעת טווח התדרים והאילוצים הפיזיים, השלב הבא הוא לקבוע איזה מבנה אנטנה מתאים ביותר לתכנון המוצר. 2. השווה תצורות אנטנה המותקנת על PCB, אנטנה הסלילית ואנטנה חיצונית מבני אנטנה שונים מתמודדים עם אתגרי אינטגרציה שונים. אנטנה קומפקטית המותקנת על PCB עשויה להתאים למכשיר בעל שטח מוגבל, בעוד שאנטנה מונופול סלילי בעל חור מעבר או אנטנה חיצונית עשויות להתאים יותר כאשר הפריסה המכנית מאפשרת סידור הרכבה שונה. הבחירה צריכה להתבסס על העיצוב הפיזי של המכשיר ודרישות ה-RF ולא על המראה בלבד. ההשוואה הבאה יכולה לעזור למהנדסים ליצור רשימה ראשונית קצרה לפני סקירת מפרטי המוצרים השונים. יישום או אילוץ מבנים שיש לקחת בחשבון יתרונות פוטנציאליים בדיקות עדיפות חיישן קומפקטי או צומת מופעל באמצעות סוללה ללא אנטנה חיצונית אנטנה קרמית המותקנת על PCB או אנטנה סליל קומפקטית יכול לשמור על הרדיאטור בתוך קווי המתאר של המוצר אזור חסימה, משטח הארקה, רשת תואמת, יעילות מותקנת ותקציב קישור בקר או מד תעשייתי עם מקום לרכיב חור-עובר ייעודי מונופול סלילי חור-מעבר מספק גישת הרכבה מוגדרת כאשר ה-PCB והמארז יכולים להתאים לגובהו טביעת רגל, גובה הרכבה, הארקה, מרווח רכיבים ושמירה מכנית שער או התקן ניטור כאשר רדיאטור חיצוני מקובל אנטנת שוט חיצונית או אנטנת גומי מאפשר גמישות רבה יותר במיקום הרדיאטור ביחס לרכיבים הפנימיים מחבר, אובדן כבל הזנה, מיקום אנטנה, קיטוב וחוזק הרכבה התקן עם משטח הרכבה שטוח מתאים וכיוון אנטנה מבוקר אנטנת טלאי המיועדת לפס תת-GHz היעד עשוי להתאים למוצרים עם מישור הרכבה מוגדר ומרחב מספק פס פעולה מדויק, מישור הארקה, קיטוב, כיוון והנחיות הרכבה של היצרן כיצד להשתמש בהשוואה זו: התייחסו לזה כדרך לצמצם את האפשרויות המכניות, ולא כאל ערובה לביצועי RF. אנטנה קומפקטית אינה אוטומטית הבחירה הטובה ביותר אם היעילות המותקנת שלה או מרווח הקישור אינם מספקים. באופן דומה, אנטנה חיצונית עשויה להציע גמישות מיקום גדולה יותר, אך המחבר וכבל ההזנה שלה הופכים לחלק מנתיב ה-RF. המונחים קרמי, טלאי, שבב, סליל ו-whip אינם מתארים כולם את אותו סוג של סיווג. חלקם מתייחסים לחומרים או לצורות האריזה, בעוד שאחרים מתארים תצורות רדיאטור. מסיבה זו, יש לבדוק תמיד את הוראות הבנייה וההרכבה המדויקות בתיעוד היצרן. אנטנות המותקנות על PCB כדאי לשקול אנטנה המותקנת על PCB כאשר המארז קומפקטי ורדיאטור חיצוני אינו מקובל. עם זאת, ההגבר ותדר המרכז שפורסמו אינם מנבאים כשלעצמם את הביצועים המותקנים. פריסת ה-PCB, משטח הארקה, רכיבים תואמים וחומרים סמוכים יכולים לשנות את התהודה או להפחית את יעילות הקרינה. יש לפעול לפי הוראות היצרן בנוגע לחיבור הארקה, חיבור הארקה והנחיות "הרחקה". סוללות, סוגריים ממתכת, מסגרות תצוגה, מגנים וחלקים מוליכים אחרים עלולים להשפיע על התנהגות האנטנה אם הם ממוקמים קרוב מדי לחלק המקרין. לרקע נוסף על שיקולי אינטגרציה, ראו From Design to Application: Unveiling the Core Technologies of PCB Antennas . המאמר Patch vs. Chip vs. PCB Antenna for BLE Wearables דן גם באינטגרציה של מכשירים קומפקטיים, אם כי ההקשר של BLE אינו אומר שניתן להחליף את האנטנות הללו עם עיצוב 868 MHz. מונופולים סליליים מונופול סלילי משתמש במוליך מפותל כדי לארוז רדיאטור מונופול בצורה קומפקטית יותר. גרסה עם חור עובר עשויה להתאים לעיצוב שיכול להתאים לפריסת הפדים, להארקה, למרווח הרכיבים ולגובה ההרכבה. למרות שאנטנות סליליות יכולות להפחית את האורך הפיזי של רדיאטור, הביצועים בפועל תלויים בתנאי התכנון וההתקנה הספציפיים. יש לאשר את מספר החלק המדויק, את גודל המעגל המודפס, את דרישות ההארקה ואת השרטוט המכני לפני שינוי פריסת לוח מודפס. אנטנות חיצוניות של שוט וגומי אנטנת שוט חיצונית או אנטנת גומי יכולה למקם את הרדיאטור מחוץ למארז, ובכך להפחית את קרבתו למקורות כוונון פנימיים מסוימים. תצורה זו עשויה להתאים לשערים, ציוד ניטור ומוצרים אחרים שבהם פרופיל גדול יותר מקובל. לפני בחירת אנטנה חיצונית, יש לבדוק את תדר הפעולה, העכבה הנומינלית, ההגבר המפורסם, הקיטוב, ממשק ההרכבה וסידור ההזנה. יש לקחת בחשבון גם הפסדי כבלים ומחברים, והתמיכה המכנית חייבת להיות מתאימה להתקנה המיועדת. לאחר שזוהה מבנה מתאים, השלב הבא הוא לבחון את תנאי תכנון ה-RF הקובעים האם האנטנה יכולה לתפקד כמצופה במכשיר בפועל. 3. להבין את אורך הגל, מישור הקרקע והתאמה בחירת מבנה אנטנה היא רק חלק מתהליך הבחירה. אפילו אנטנה שתוכננה לתדר הנכון יכולה לתפקד בצורה שונה כאשר היא מותקנת על לוח מודפס אחר או בתוך מארז שונה. אורך גל, תכנון משטח הארקה, התאמת עכבה וחומרים סמוכים - כולם משפיעים על התוצאה הסופית. אורך גל ב-868 מגה-הרץ אורך הגל מספק נקודת התחלה שימושית להבנת ממדי האנטנה, אך הוא אינו קובע את הגודל הפיזי הסופי של כל אנטנה מעשית. עומס, גיאומטריית הסליל, חומרים דיאלקטריים, מוליכים סמוכים ורשת ההתאמה - כולם משפיעים על התכנון. לצורך הערכה ראשונית, ניתן לחשב את אורך הגל במרחב החופשי באמצעות הנוסחה הבאה: אורך גל (λ) במטרים ≈ 300 ÷ תדר (MHz) בתדר 868 מגה-הרץ: λ ≈ 300 ÷ 868 ≈ 0.346 מטר, או כ-346 מ"מ. רבע אורך גל במרחב חופשי: λ/4 ≈ 86.4 מ"מ. מה המשמעות של אומדן רבע אורך גל הערך של 86.4 מ"מ הוא ייחוס למרחב פנוי עבור מונופול רבע גל פשוט, ולא אורך פיזי נדרש עבור כל אנטנה של 868 מגה-הרץ. עיצובים סליליים, קרמיים ועמוסים יכולים להיות קצרים יותר. אורך חשמלי, התאמה וביצועים מותקנים משמעותיים יותר מאורך מכני בלבד. משטח הארקה ופריסת PCB תצורת משטח ההארקה הנדרשת תלויה בתכנון האנטנה. פריסות הייחוס של היצרן הן הנחיות ספציפיות למוצר, ולא מידות אוניברסליות של המעגל המודפס. משטח הארקה השונה מהגדרת הייחוס יכול לשנות את עכבת הקלט ואת דפוס הקרינה. לדוגמה, התיעוד של TE Connectivity עבור האנטנה ANT-868-HETH משתמש במישור הארקה בגודל 38 × 84 מ"מ. זוהי תצורת ייחוס להערכת מוצר זה, ולא דרישת גודל PCB עבור כל אנטנה של 868 מגה-הרץ. במהלך פריסת המעגל המודפס (PCB), מהנדסים צריכים: יש לפעול לפי תבנית ההארקה, חיבור ההארקה ודרישות השמירה על מרחק של היצרן. הרחק עצמים מוליכים ורכיבים רגישים מהחלק המוקרן, במקומות בהם הנחיות התכנון דורשות זאת. מקם את רשת ההזנה וההתאמה בהתאם לפריסת ה-RF המומלצת. יש לאפשר מקום לכוונון רכיבים אם ייתכן שיידרש כוונון עכבה. מדדו את האנטנה במוצר המורכב במקום להסתמך רק על לוח בדיקה חשוף או סימולציה. לקבלת הנחיות תכנון נוספות, ראו תכנון אנטנת RF: מדריך מעשי למהנדסים בינוניים. התאמת ומדידה של עכבה מפרט של 50 אוהם מתאר את ממשק ה-RF הנומינלי; הוא אינו מבטיח התאמה של 50 אוהם בקלט לאחר ההתקנה. יש להתייחס לאנטנה, למעגל המודפס (PCB), לרשת ההתאמה ולחומרים הסובבים כאל מערכת RF אחת. ניתן להשתמש במנתח רשתות וקטוריות (VNA) כדי למדוד התאמת קלט על פני הפס הנדרש. S11 ו-VSWR עוזרים לזהות שינויי תהודה ובעיות התאמה. לפרטים נוספים, ראו כיצד ניתן להשיג התאמת עכבה של 50 אוהם בתכנון אנטנת PCB ?. עם זאת, תוצאת S11 טובה אינה מבטיחה יעילות קרינה גבוהה או את טווח התקשורת הצפוי. הפסדי מוליכות, הפסדי דיאלקטריים, המארז, כיוון האנטנה וסביבת המקלט - כולם משפיעים על הביצועים בעולם האמיתי. זו הסיבה שמדידות חשמליות צריכות להיות מלווה באימות במכשיר המוגמר. 4. הערכת אנטנות 868 מגה-הרץ עבור דרישות אינטגרציה שונות לאחר הגדרת תחום ההפעלה, בחירת מבנה אנטנה מתאים ובחינת אילוצי תכנון ה-RF, השלב הבא הוא הערכת מוצרים ספציפיים. השוואות מוצרים צריכות לקחת בחשבון את סגנון ההרכבה, הממשק, המפרטים שפורסמו ודרישות האינטגרציה במקום להסתמך על פרמטר יחיד. השמיים Kinghelm KH-(868)-J505-JB הוא המוצג Kinghelm מוצר במדריך זה. ה-TE Connectivity ANT-868-HETH כלול כמקור חיצוני עבור תצורת אנטנה שונה. מוצרים אלה משתמשים במבנים פיזיים ושיטות הרכבה שונות, כך שההשוואה נועדה להבהיר את דרישות הבחירה ולא לדרג את ביצועיהם ישירות. מועמד גורם צורה / ממשק מידע על תדרים מידע RF שפורסם נקודות בחירה ואימות Kinghelm KH-(868)-J505-JB אנטנת גומי חיצונית עם ממשק SMA מוגדר עבור 868 מגהרץ עכבה של 50 Ω; הגבר מפורסם: 2 dBi; VSWR ≤ 2; הספק מדורג: 50 W יש לוודא את טווח הפעולה המדויק, תאימות המחברים, מרווח ההרכבה, סידור ההזנה והביצועים בהתקנה המיועדת. יש לבדוק את גיליון הנתונים הרשמי העדכני לפני אישור סופי. TE Connectivity ANT-868-HETH מונופול סלילי המותקן חור מעבר/בלשונית 862–870 מגה הרץ עכבה של 50 Ω. עיין בתיעוד היצרן הנוכחי לקבלת הגדרות הגבר, VSWR ותנאי בדיקה. בדוק את השרטוט המכני, טביעת הרגל של ההרכבה, משטח ההארקה של הייחוס וביצועי ה-RF בתנאי ה-PCB והמארז המיועדים. כיצד להעריך את Kinghelm KH-(868)-J505-JB השמיים Kinghelm KH-(868)-J505-JB ייתכן שכדאי להעריך מתי המכשיר יכול להכיל אנטנת גומי חיצונית וממשק SMA שלו. לפני בחירתו, יש לוודא שהמחבר, סידור ההרכבה, המרווח הזמין ופס ההפעלה המיועד תואמים לדרישות המכשיר. מפרטי ה-RF שפורסמו מספקים בסיס ראשוני לסינון, אך אין להתייחס אליהם כערובה לביצועים בכל התקנה. התוצאה הסופית תלויה בסידור ההזנה, במבנים המוליכים שמסביב, בכיוון האנטנה ובסביבת הפריסה. יש לאמת את תיעוד המוצר הנוכחי ולהעריך את האנטנה בתנאי הפעלה מייצגים. שימוש במוצר עזר חיצוני ה-TE Connectivity ANT-868-HETH מייצג גישת אינטגרציה שונה: מונופול סלילי המותקן על ידי חור מעבר/לשונית. זה עשוי להיות רלוונטי כאשר פריסת ה-PCB מתוכננת עבור סגנון הרכבה זה וניתן להתאים את תצורת משטח ההארקה הנדרשת. אין להניח שטביעת הרגל ושיטת ההרכבה שלה תואמים את Kinghelm אנטנת SMA חיצונית. מוצר TE כלול כדי להמחיש כיצד מבני אנטנות יכולים להיות שונים, לא כדי לרמוז ששני המוצרים הם תחליף ישיר. מה לבדוק לפני החלפת אנטנה קיימת בעת הערכת אנטנה חלופית, מהנדסים וצוותי רכש צריכים לאמת שלושה תחומים לפני אישור שינוי: תאימות מכנית: מחבר, שיטת הרכבה, שטח פנוי, גובה אנטנה ומרווח. תאימות חשמלית: טווח תדרי הפעלה, עכבה נומינלית, סידור הזנה ודרישות התאמה. ביצועים ברמת המערכת: התאמה, ביצועי קרינה וביצועי תקשורת במכשיר הסופי. כמו כן, ודא שגיליון הנתונים, השרטוט המכני ומידע התאימות הרלוונטיים תואמים למספר החלק המדויק המצוטט. אין להתייחס לאנטנות בעלות מבנים או ממשקים שונים כתחליפים ישירים ללא אימות. לאחר שמועמד עבר את בדיקות המפרט והתאימות הראשוניות, השלב הבא הוא לאמת את התנהגותו במכשיר המלא במקום להסתמך על נתונים שפורסמו בלבד. 5. אימות ביצועי האנטנה במכשיר הסופי מפרטים שפורסמו שימושיים לבחירת אנטנות, אך הם אינם יכולים לחזות באופן מלא את הביצועים לאחר ההתקנה. מארז מתכת, סוללה, תצוגה, כבל או תושבת הרכבה עשויים לשנות את התנהגות העכבה והקרינה. מסיבה זו, אימות אנטנה צריך להיות חלק מפיתוח המוצר ולא בדיקה סופית שנשארת עד לאישור הייצור. 1. בדיקה חשמלית מדדו את תחום הפעולה, S11, ואת VSWR עם הגדרת RF מתאימה, ולאחר מכן השוו את התוצאות למפרט האנטנה. אם התהודה משתנה או שההתאמה נופלת מחוץ לטווח הנדרש, סקרו את הפריסה, רשת ההתאמה ותנאי ההתקנה. 2. בדיקת אינטגרציה חזור על המדידה עם ה-PCB הסופי, משטח ההארקה, המארז, הסוללה, התצוגה והחלקים המוליכים העיקריים המותקנים. התצורה המורכבת היא נקודת הייחוס הרלוונטית מכיוון שהמבנה שמסביב יכול להשפיע על התנהגות האנטנה. 3. קרינה ובדיקת קישור הערכת ביצועי הקרינה ואת קישור התקשורת בפועל בכיוונים ותנאי פריסה מייצגים. מכשיר שמבצע ביצועים טובים בכיוון או בסביבת בדיקה אחת עשוי להתנהג בצורה שונה בהתקנה המיועדת. 4. מוכנות לייצור אשר את הדרישות הסביבתיות, המכניות והרגולטוריות מול תיעוד המוצר לפני השחרור. במידת הצורך, הסכים על קריטריוני קבלה ושמור את תוצאות הבדיקה לשינויים עתידיים בתכנון או במקור. בדיקות אלו משרתות מטרות שונות. מדידת VNA מעריכה התאמת קלט, בדיקת ביצועי קרינה מעריכה התנהגות קרינה, ובדיקת קישור בודקת תקשורת בתנאים מייצגים. אף אחת מהן אינה יכולה להחליף את האחרות. לאחר בדיקת האנטנה שנבחרה מול התכנון המכני ודרישות ה-RF, המשימה שנותרה היא לאשר שהמוצר וסידורי האספקה ​​שלו מתאימים לפרויקט. 6. רשימת בדיקה סופית לבחירת אנטנה 868 מגה-הרץ לפני אישור אנטנה, יש לבדוק את הסעיפים הבאים עם צוותי ההנדסה והרכש. זה עוזר להבטיח שהחלק הנבחר עומד הן בדרישות הטכניות של המכשיר והן בצורכי הרכש של הפרויקט. מחסום שאלה לתשובה תדר האם האנטנה מכסה את מלוא תחום הפעולה הנדרש? גורם טופס האם סגנון ההרכבה מתאים למעגל המודפס ולמארז? מטוס קרקע האם הפריסה בפועל עומדת בהוראות היצרן? ביצועי RF האם הוערכו ביצועי ההתאמה והקרינה? תחליף האם אומתה תאימות מכנית וחשמלית? מסמכי מקור האם גיליון הנתונים, השרטוט המכני ומסמכי התאימות הרלוונטיים העדכניים זמינים ועולים בקנה אחד עם מספר החלק המצוטט? התאמת הפרויקט האם תחום התקשורת, השטח הזמין, ממשק ההרכבה ותנאי הפריסה הצפויים שותפו עם הספק? הכשרה האם מוסכמים על דגימות, קריטריוני הערכה, בעלות על הבדיקות ושלבי אישור לפני הזמנת ייצור? מוכנות אספקה האם אושרו עם הספק הוראות ה-MOQ, זמן האספקה, כמות ההזמנה, האריזה וציפיות להודעות שינוי? מידע שיש להכין לפני בקשת הצעת מחיר או דוגמית הכנת המידע הבא יכולה להפוך את הערכת המוצרים ואת התקשורת עם הספקים ליעילה יותר: טווח תדרי היעד ואזור השימוש. שטח זמין על המעגל המודפס והמארז, מגבלת גובה האנטנה וסגנון הרכבה מועדף. מחבר או ממשק הזנה נדרש, אם רלוונטי. דגם האנטנה הנוכחי והסיבה להערכת חלופה, אם מדובר בפרויקט חלופי. יישום צפוי, סביבת התקנה וקריטריונים מוגדרים לבדיקת RF או תקשורת. כמות נדרשת, תזמון דגימה, לוח זמנים לייצור יעד ודרישות תיעוד. פרטים אלה מסייעים לקבוע האם מועמד מתאים מבחינה מכנית ואיזה מידע או בדיקות נדרשים לפני אישור. הבחירה הסופית צריכה עדיין להתבסס על תיעוד רשמי עדכני ועל אימות במכשיר המוגמר. לקבלת מידע נוסף על Kinghelm KH-(868)-J505-JB, סקור את דף מוצר ותיעוד טכני זמין. אם אתם צריכים לדון בדרישת אנטנה של 868 מגה-הרץ, לאשר פרטי מוצר או להעריך התאמה ליישום מסוים, בקרו באתר צרו איתנו קשר על Kinghelm אתר אינטרנט.

קונה שולח תמונה של כפתור עגול בלוח בקרה ומבקש הצעת מחיר עבור "מתג לחצן". הספק משיב עם מתג מגע בגודל 6 × 6 מ"מ המיועד להרכבה על לוח מודפס. החלק אינו תואם את הדרישה, מה שמותיר את הקונה עם הצעת מחיר שאינו יכול להשתמש בה. בירור שני הופך נחוץ, מה שמוסיף זמן לתהליך האספקה.הבעיה אינה בהכרח איך המוצרים נראים, אלא איך המינוח מתפרש. "מתג לחצן" מתאר שיטת פעולה, בעוד ש"מתג מגע" מזהה סוג של מתג שנועד לספק משוב מגע. למרות שמתגים מגעיים יכולים להיכלל במשמעות התפקודית הרחבה של מתגי לחצן, יצרנים ומפיצים עשויים לרשום אותם כקטגוריות מוצרים נפרדות. הבדל זה במינוח יכול להוביל לשגיאות במקור כאשר קונה מציין רק "מתג לחצן" מבלי להבהיר את סגנון ההרכבה או את היישום.מפרט המוצרים (BOM), גליונות נתונים ודפי מוצר רבים מפרטים את המונחים הללו זה לצד זה. כאן עלולות להתחיל אי הבנות. הקונה עשוי להזדקק למכלול כפתורים המורכב על לוח, בעוד שהספק מפרש את אותו תיאור כמתג מגע קטן על גבי PCB. מהו מתג מגע, ומתי מהנדסים בוחרים אחד? על גבי מעגל מודפס, מתג מגע משרת בדרך כלל מטרה עיקרית אחת: לאותת למעבד שנלחץ כפתור. במתג מגע פתוח בדרך כלל (NO), המגעים נסגרים כאשר המפעיל נלחץ. בגרסה רגעית, המגעים חוזרים למצבם הפתוח הרגיל כאשר המפעיל משוחרר. המשוב המישושי עוזר למשתמשים לזהות שהמתג הופעל. מתגי מגע במעגל מודפס מגיעים בגרסאות SMT וחורים-עובריים. רובם קטנים מספיק כדי לשבת לצד רכיבים אחרים, עם כיפה או מפעיל נמוכים. מכיוון שהם ממתגים אותות ברמת לוגיקה, הם כמעט ולא נדרשים לשאת מנוע, מנורה או עומס רשת. מקומות אופייניים שתמצאו אותם כוללים שלטים רחוקים, מקלדות, מכשירים לבישים, פאנלים קדמיים של מכשירים, ציוד תקשורת וממשקי מכשירים. לפרטי בנייה ופירוט סוגים, עיינו במדריך שלנו לסוגי ומפרטי מתגים מגעיים. מה המשמעות של "מתג לחצן" בפועל? "מתג לחצן" הוא המונח הרחב יותר. כל דבר שאתה מפעיל על ידי לחיצה על כפתור נכנס מתחתיו, כולל מתגים מישושיים. בשיחת רכש, עם זאת, הביטוי בדרך כלל מצביע על כפתור הפאנל הגדול יותר: זה המותקן דרך חור במארז ומשמש להפעלה, עצירה או איפוס של ציוד. שני השימושים האלה באותו ביטוי הם הסיבה לכך שמרכאות משתבשות. שורת BOM שאומרת רק "מתג לחצן" יכולה להיות מלאה על ידי מתג מגע של 6 מ"מ או כפתור לוח של 22 מ"מ. שניהם כפתורים. רק אחד יתאים ללוח או לפאנל. כפתורי פאנל מעלים גם שאלות שמתג מגע לעולם לא מעלה: האם הפעולה היא רגעית או נעולה, איזה עומס נושא המגע, איזה חיתוך צריך הפאנל, האם יש מנורה, והאם החזית צריכה איטום? אלה אינם שדרוגים של מתג מגע. הם משפחת מוצרים שונה. לתמונה רחבה יותר של הסיווג, קראו את המאמר שלנו בנושא אופן סיווג התקני מיתוג. במה באמת נבדלים מתגים טקטיליים וכפתורי פאנל? ההשוואה הופכת שימושית רק כאשר שני הצדדים קונקרטיים. למטה, העמודה השמאלית היא מתג המגע של המעגל המודפס שרוב המהנדסים מתכוונים אליו. העמודה הימנית היא לחצן הפאנל או הלחצן התעשייתי שרוב הקונים מתכוונים אליו כשהם משתמשים בביטוי הקצר. מה לבדוק מתג מישוש לחצן לחיצה על הלוח תפקיד ראשי קלט אות על גבי PCB בקרת מפעיל על הציוד יישום אופייני קלט אות ברמה נמוכה, איפוס ופונקציות ממשק משתמש בקרת ציוד, כגון הפעלה, עצירה ואיפוס פעולה בדרך כלל רגעי רגעי או נעילה הרכבה PCB, SMT או חור-עובר חיתוך בלוח; קיימות גרסאות מסוימות של PCB מפעיל וחלל קומפקטי, מהלך קצר מכסה גדול יותר, מהלך ארוך יותר, עומק מאחורי הפאנל תחושת הפעלה משוב קליקים ברור קליק, חלק, עצירה או תאורה אישור בגיליון הנתונים טביעת רגל, פינים, גובה, כוח, חיים חיתוך, דירוג, טופס יצירת קשר, מכסה, איטום ישנם מספר גרסאות של מתגי לחצן. הבלבול יכול להתרחש לא רק בין מתגי לחצן המותקנים על לוח ומתגי מגע, אלא גם בין מתגי לחצן מעגל מודפס עם נעילה ומתגי מגע רגעיים. שתי שורות גורמות לרוב הצרות. דירוג הזרם אינו כלל משפחתי. ניתן למצוא לחצני לוח המדורגים לכמה מילי-אמפר ומתגי מגע המדורגים לאותות ברמה נמוכה, אך המספרים מגיעים מהחלק הספציפי, לא מהתווית. הפעולה היא אותו סיפור: מתגים רגעיים ומתגי נעילה קיימים שניהם במשפחת הפאנלים, בעוד שגרסאות ה-PCB הקטנות הן בדרך כלל רגעיות. סגנון הרכבה הוא אחת הדרכים השימושיות ביותר להבחין בין מוצרים אלה בבדיקת מקור, אם כי זה לא כלל מוחלט. מתגי מגע אופייניים ל-PCB מולחמים ישירות למעגלים, בעוד שכפתורי לחיצה תעשייתיים לפאנלים בדרך כלל מאובטחים דרך פתח במארז. עם זאת, קיימים גם כפתורי לחיצה המורכבים על PCB ומתגי מגע גדולים יותר. יש לוודא תמיד את שיטת ההרכבה, המידות, סידור הדקים והשרטוט המכני לפני בחירת חלופה. מה קונים צריכים לבדוק לפני ביצוע הזמנה? הדרך המהירה ביותר להימנע מהבלבול היא להפוך את שורת ה-BOM לספציפית יותר. אלו השדות שאנו מבקשים לפני הצעת מחיר: פונקציה: לחיצה והחזקה (רגעית) או לחיצה לנעילה? הרכבה: פדי PCB או חיתוך פאנל? יש לצרף את השרטוט. עומס: איזה מתח וזרם יעברו המגעים? מפעיל: גובה וצורת המכסה, בתוספת המרחב סביבו. סביבה: אבק, לחות, ניקוי או מגבלות טמפרטורה? אורך חיים: כמה פעולות, ובאיזה תנאי בדיקה? תמונות עוזרות, אך הן אינן מחליפות שרטוט. כפתור שנראה ישר מלפנים יכול להיות בעל מרווח פינים, גובה מפעיל או סוג מסוף לא נכונים. אם החלק נכנס למוצר קיים, השווה את הדוגמה לשרטוט הנוכחי לפני שאתה מאשר אותו. אם מתג מגע כבר נכשל בשטח, מדריך פתרון הבעיות שלנו עבור מתגים מגעיים מכסה את הסיבות הנפוצות. סיכום "מתג לחצן" הוא מונח פונקציונלי רחב המתאר מתג המופעל על ידי לחיצה. מתג מגע נועד לספק משוב מגע ומשמש בדרך כלל כרכיב קלט קומפקטי למעגל מודפס. לחצני לוח משרתים פונקציות לחיצה דומות אך נבחרים בדרך כלל לבקרת ציוד ולהרכבה בלוח.לצורך איסוף מדויק של המוצר, יש לציין בבירור את שיטת ההרכבה, פונקציית ההפעלה, הדירוג החשמלי והמידות הרלוונטיות על ידי מפרט מוצר, שיטת הרכש, השרטוט והצעת המחיר. מפרטים ברורים מסייעים במניעת אי התאמות ומפחיתים דיונים מיותרים במהלך הרכש.צריכים דוגמית או בדיקת מפרט? צרו קשר Kinghelm.

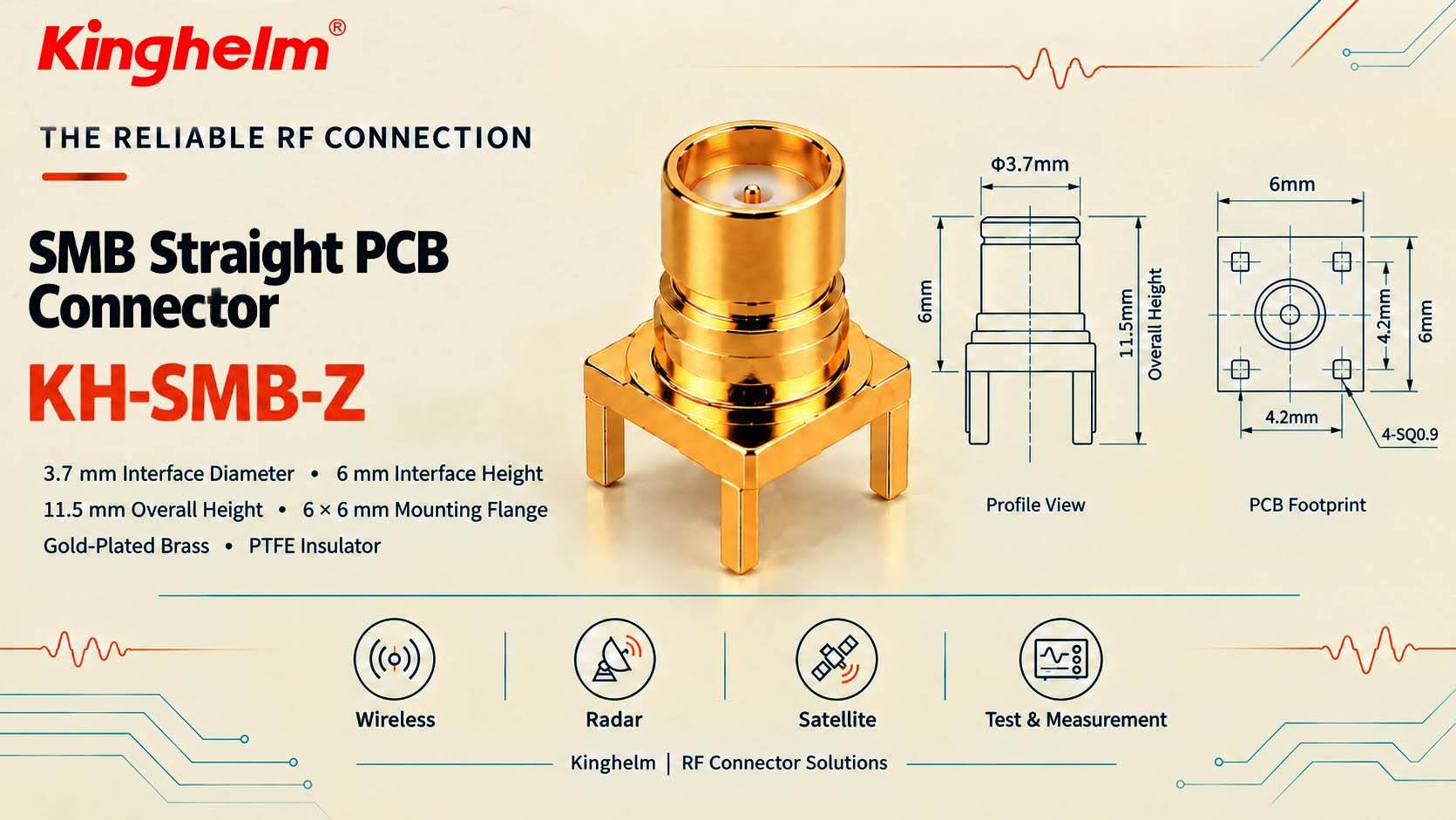

מחבר ה-SMB תופס מקום צר אך עמוס בחומרת תדרי רדיו. זהו הממשק הנבחר כאשר שטח הלוח, מהירות ההרכבה וגובה הערימה חשובים יותר מהגעה לתדר. מודולי רדיו, ממירים, מצלמות ומקלטי ניווט תלויים בו, ורוב המוצרים הללו קונים את אותו מחבר SMB משניים או שלושה מקורות בו זמנית. אימוץ רחב ואספקה ​​משותפת הם הסיבה לכך שהנדסה ורכש זקוקים להפניה משותפת אחת. מאמר זה מפרט מהו החלק ומהיכן הוא הגיע, לאחר מכן מכסה את המאפיינים המגדירים, את המספרים שקובעים את ההתאמה, את התפקידים שהוא ממלא, את היישומים וכיצד ספקים מוסמכים. מהו מחבר SMB? SMB הוא ראשי תיבות של SubMiniature version B, ממשק קואקסיאלי קומפקטי שנבנה עבור נתיבים שבהם צימוד הברגה יהיה איטי מדי וגבוה מדי. מחבר SMB מחבר כבל או מעגל מודפס לחצי החיבור שלו באמצעות חיכוך דחיפה, כך שהמפעיל סוגר אותו בכוח צירי ואינו זקוק לכלים כלל. המשפחה קבועה על ידי התקן הבינלאומי IEC 61169-10, הקובע את גדלי הממשק שכל יצרן חייב להעתיק כך שחלקים ממפעלים נפרדים יתאימו יחד. כוח האחיזה נובע מלחץ קפיץ בין טבעות מתכת ולא מחיבור הברגה. לכן, תקרת התדר השמישה של מחבר SMB נמצאת מתחת למה שממשק בעל הברגה עדינה יכול לעמוד בו. מחבר ה-SMB מיועד לקישורים בין לוח לכבל ומודול בתחום הגיגה-הרץ הנמוך, שבו חיבור מהיר וחוזר על עצמו שווה יותר מרווח נוסף. קיימות שתי מערכות עכבה במשפחה הרחבה יותר, ועובדה זו גורמת ליותר טעויות קנייה מכל דבר אחר גם יחד. היסטוריית הפיתוח של מחבר ה-SMB קישורים קואקסיאליים יצאו מחומרת המכ"ם במהלך המלחמה. העיצובים הראשונים עם הברגה דקה נוצרו עבור שולחנות מעבדה, לא עבור מוצרים שנבנו בכמויות גדולות. ככל שציוד התקשורת התפשט בשנות ה-1960 וה-1970, מפעלים נזקקו למחברים קטנים יותר שיכלו להתאים במהירות ללוחות צפופים. סדרת התת-מיניאטורית, ומחבר ה-SMB שבתוכה, צמחו ישירות מלחץ זה. מחבר ה-SMB לקח את אותו היגיון צעד אחד קדימה, תוך שמירה על גיאומטריה קואקסיאלית מיניאטורית תוך ויתור מוחלט על ההברגה ולוותר על כוח משיכה מסוים ועל מרווח תדר מסוים בתמורה למהירות ומחסנית קצרה בהרבה. סטנדרטיזציה מאוחרת יותר אספה את הגדלים הללו למסמך אחד כך שמפעלים מתחרים יכלו לבנות חלקים שיתאימו. זו הסיבה שקונה כיום יכול להשוות יצרנים לפי ניירת, עקביות ואספקה ​​ולא לפי צורה, ומהנדס יכול באופן דומה לתכנן מקור שני מבלי לצייר מחדש את הלוח. מאפייני מחבר SMB ארבעה מאפיינים מסבירים את רוב ההחלטות המתקבלות סביב מחבר SMB, וכל אחד מהם מטיל חובה במקום אחר במוצר. צימוד בלחיצה. חיבור ופריקה עוברים לאורך ציר אחד, מה שמסיר את כלי המומנט מהתהליך אך גם מונע מהחיבור למשוך את עצמו בצורה ישרה. מחסנית קצרה. גרסאות של מחבר SMB להרכבה על לוח ניצבות רק כמה מילימטרים מעל הלמינציה, מה שמאפשר חיבור של מארזים ששקע הברגה ומרווח המפתח שלו היו שוללים. אוגן ורגליים. אוגן מרובע עם רגלי הארקה מעניק לחלק משטח ישיבה אחד ועמיד בפני פיתול שנוצר כאשר ראש כבל נוחת מחוץ למרכז. מין הפוך. שקע צד הלוח במשפחה זו נושא לעתים קרובות את הפין המרכזי ולא את השקע, דבר שמפתיע מהנדסים המגיעים מסדרות אחרות. מכיוון שלמחבר SMB אין הברגה, יש להשלים את היישור לפני המגע, כך שגם חיתוך המארז וגם גישת הכבל דורשים תכנון. הפרופיל הקומפקטי שהופך מחבר SMB לשימושי גם מגביל את מה שיכול להיות מאחוריו. גילוי מוקדם של העסקה מונע את הגילוי היקר שהלוח נכון בעוד שהמעטפת לא. פרמטרים של מחבר SMB: מה לוודא לפני הרכישה פרמטרים מכניים מופיעים בשרטוט שפורסם וניתן להשוות אותם שורה אחר שורה בין מקורות שונים. Kinghelm שקע לוח KH-SMB-Z אלו ערכים קבועים: קוטר ממשק של 3.7 מ"מ, מגע מרכזי של 0.9 מ"מ, אורך כולל של 11.5 מ"מ, ממשק 6 מ"מ מעל מישור הישיבה, אוגן מרובע של 6.0 מ"מ, וארבע רגליים מרובעות של 0.9 מ"מ על תבנית של 4.2 x 4.2 מ"מ. המארז עשוי פליז מצופה זהב, המבודד עשוי PTFE, המוליך הפנימי עשוי פליז מצופה זהב HPb59-1, הסבולות הכלליות עוקבות אחר IT12, והחומרים עומדים בתקן RoHS. מספרים חשמליים מתנהגים בצורה שונה, וכאן קובץ הקנייה לרוב הולך ודלל. עכבה אופיינית, טווח תדרים, אובדן הכנסה, דירוג מתח, התנגדות בידוד, אורך חיים וטמפרטורת עבודה קובעים האם מחבר SMB מתאים לעיצוב. אף אחד מהם לא ניתן לקרוא משרטוט מכני או לשפוט לפי מראה הפנים. בקשו גיליון נתונים הקשור למספר חלק של מחבר SMB אחד ולא חוברת המכסה סדרה שלמה. שאלת העכבה חשובה ביותר, מכיוון ששתי מערכות חולקות צורה חיצונית דומה ויכולות לחבר אותן ידנית תוך החזרת האות חזרה למקור. תפקידי מחבר ה-SMB במכלול שלם בתוך מוצר מוגמר, מחבר ה-SMB מבצע מספר עבודות בו זמנית, והתייחסות אליו כאל מחבר מעבר היא מה שמחזיר את היחידות. התפקיד הראשון של מחבר SMB הוא חשמלי, והוא מחזיק נתיב קואקסיאלי מבוקר מהמסילה לכבל כך שהאנרגיה מתפשטת במקום להשתקף. התפקיד השני שלו הוא מכני, מכיוון שהרגליים שסוגרות את קשר המגן גם עוגנות את החלק כנגד כל חיבור ומשיכה שהמוצר פוגש במהלך השירות. חובה שלישית היא ארגונית ולא פיזית, מכיוון שממשק קבוע מאפשר לצוות לחלק את העבודה בין פריסת הלוח, תכנון המארז ובניית הכבלים מבלי להתווכח על הצורה בכל מסירה. מחבר SMB סטנדרטי מאפשר גם לרכש לאשר מקור חלופי מבלי לפתוח מחדש את התכנון המכני. היכן שקווים אלה נשארים בלתי פורמליים, מחבר ה-SMB הופך למקום שבו מתאספים חילוקי דעות בלתי פתורים. יישומים של מחברים לעסקים קטנים ובינוניים היישומים המפורטים להלן נובעים ישירות מהמאפיינים שתוארו לעיל. מודולים אלחוטיים ושערי IoT משתמשים בממשק עבור אנטנות וקישורי בדיקה על גבי לוחות צפופים בנפח מובנה. ממירים וציוד וידאו השתמשו במחברים קואקסיאליים קטנים לעבודות הפצה במשך עשרות שנים. מצלמות תעשייתיות מסתמכות עליהן כאשר קישור קומפקטי הניתן לחיבור עיוור מאיץ את הקו, ומכשירי בדיקה משתמשים בטור עבור חיבורי גופי תאורה שמחזור ידני פעמים רבות ביום. לוחות מידע ובידור וטלמטיקה לרכב מהווים נתח הולך וגדל, מכיוון שחיבור דחיפה מסיר שלב מומנט מתהליך שכבר אוטומטי. מקלטי ניווט והזנות אנטנות ברכב פועלים לפי אותו היגיון כאשר הם מציינים מחבר SMB. מה שמקשר את היישומים הללו יחד אינו ביצועי התדר אלא חזרה, מכיוון שמחבר SMB מוגדר כאשר עשרת אלפים בניינים רגילים חשובים יותר מאחד שובר שיאים. יצרני מוצרי מחברים לעסקים קטנים ובינוניים וכיצד להעפיל לאיש אחד כזה ספקים בינלאומיים ידועים ומפעלים אסייתים רבים המתמחים בונים שניהם לממשק קבוע זה, וזו הסיבה שמחבר SMB מגיע לעתים קרובות ממקור כפול. חיפוש אחר אספקת מחברי SMB יציג את קבוצות הרכיבים הגדולות שכתבו חלק ניכר מקטלוג הקואקסיאלי, לצד מפעלים ממוקדים שכל תחום עיסוקם הוא חלקי RF להרכבה על לוחות תקשורת וכבלים תואמים. השוואה ביניהם על הממשק בלבד לא אומרת לכם כלום, כי הממשק הוא בדיוק מה שמשותף לכולם. אימות (qualification) משיג הרבה יותר כאשר הוא מכוון להבדלים האמיתיים, לכן בקשו גיליון נתונים על מספר חלק אחד במקום גיליון עבור משפחה. ודאו לאיזו מערכת עכבה שייך החלק, וכיצד קביעה זו נבדקה ותועדה. קבעו האם ניתן באמת להפיק הצהרות RoHS, אישורי חומר ורישומי אצווה לפי בקשה, וכמה זמן נמשך האספקה ​​לאחר קבלת הזמנה. לאחר מכן, בחנו את הפרטים שקובעים את עלות ההחלפה: דפוס רגל, גודל אוגן וצורת פין מרכזי לעומת מה שכבר נמצא בייצור. שלושת הפרטים הללו מחליטים האם שינוי הוא טופס שיש להגיש או לוח שיש לבצע מחדש. Kinghelm KH-SMB-Z כמחבר SMB להרכבה על לוח ה-KH-SMB-Z הוא Kinghelmשקע אנכי להרכבה על לוח של עם פאת פין מרכזית, המיועד לעיצובים המעוניינים בחיבור ללא כלים במקום חיבור עם הברגה. האוגן המרובע וארבע הרגליים שלו מעניקים למבנה מישור ישיבה אחד וכיוון אחד. זהו ההבדל המעשי בין חלק ששורד שנים של ניתוק לבין חלק שמשחרר באיטיות את המחברים שלו. גדלי מחבר SMB מלאים, חומרים וסיווג סובלנות מופיעים למעלה, ומסמכים נוספים זמינים לפי בקשה. קריאה קשורה מאתר זה: מדריך הרכבת הכבלים של SMB מכסה את הבחירה והבנייה בצד הכבל, בעוד שהמאמר על מתאמי SMA ל-SMB מראה כיצד פאות אלו משתלבות במשפחות אחרות. לפרטי התאמה ברמת הלוח, כולל צורת הרגל, מרווח המעטפת ותרגול עיבוד חוזר, עיינו במדריך ההתקנה של שקע הרכבה על הלוח של SMB. סיכום קל להגדיר מחבר SMB וקל להגדיר אותו בטעות, משום שממשק קבוע מסתיר את הבחירות החשובות ביותר. השרטוט המכני הוא ציבורי וניתן להשוואה, אך יש לבקש את ההוכחה החשמלית, חלק אחר חלק. יש להתייחס לעכבה כאל שאלה ולא כאל הנחה; להתייחס לגיאומטריה של הרגליים והאוגנים כאל עלות מיתוג ולא כאל פרט קטן; ולהתייחס לניירת מחבר SMB כיכולת אמיתית של הספק ולא כאל פורמליות אדמיניסטרטיבית. צוותים המיישמים את שלושת הכללים הללו יגלו שמחבר ה-SMB הוא אחד החלקים הסלחניים יותר בלוח. צוותים שמדלגים עליהם יגלו שהוא הפריט הזול ביותר בהרכבה והשורה היקרה ביותר בגיליון ההחזרות.

רוב העבודה בבחירת מחבר לתכנון PCB מסתיימת לפני שמישהו פותח קטלוג מחברים, ולכן רשימת בדיקה לבחירת מחברים מתחילה בתכנון ולא במספר חלק. שלושה דברים בדרך כלל כבר נקבעים בזמן שהפריסה מוקפאת: העכבה והתדר שנתיב ה-RF צריך לשאת, גובה הערימה וקווי המתאר של הלוח שהמארז מאפשר, והאם מישהו יצטרך לפתוח את היחידה לאחר שהיא תשלח. התייחסו לשלושת אלה כאל כניסות ולא כאל אפשרויות. נתיב של 50 אוהם העובר מ-DC ל-6 גיגה-הרץ מצביע על ממשקים קואקסיאליים ומסיר בשקט משפחות של סרטים, ראשים ובלוקים של הדקים מהרשימה הקצרה, ללא קשר למחיר היחידה שלהם. פער של 1.2 מ"מ בין שני לוחות מקבילים אינו העדפה; הוא קובע אילו מרווחי לוח-ללוח נשארים מציאותיים. אם יש צורך לטפל במכלול בשטח, זוג לוח-ללוח המולחם לצמיתות נופל הרבה לפני שדנים בעלויות. שמירת התשובות הללו במקום אחד היא מה שהופך את רשימת הבדיקה לכדאית לשימוש חוזר. היא מתעדת את מה שהעיצוב כבר החליט, מה שמשאיר רשימת מועמדים קטנה מספיק כדי להשוות כראוי. קריטריונים לבחירת מחברים שמבטלים משפחות, לפי הסדר לאחר שהקלטים הללו קבועים, קריטריוני בחירת המחברים מצמצמים את התחום ברצף. ביצוע שלוש השאלות שלהלן בצורה לא סדרית הוא שיוצר את המקרים המביכים: חלק שעומד בדרישה החשמלית, לא ניתן לכתוב אותו בהזמנת רכש בצורה נקייה, ומגיע עם שרטוטים שאינם תואמים את טביעת הרגל. אות, חשמל, או שניהם. השאלה הראשונה היא מה באמת עובר דרך המגע. נתיבי אות בלבד עם עכבה מבוקרת מובילים למשפחות קואקסיאליות; נתיבי הספק בלבד מובילים לבלוקי הדקים ופינים כבדים יותר; נתיבים מעורבים בדרך כלל כופים פשרה על מספר הפינים או הציפוי. תשובה יחידה זו בדרך כלל מסירה מחצית מהמועמדים. לוח-ללוח, או לוח-לכבל. חיבור שנשאר קבוע בין שני לוחות לאורך חיי המוצר שייך למשפחות לוח-ללוח ו-FFC/FPC. חיבור שצריך לעקוף ציר, לעבור דרך קיר שלדה, או לנתק לצורך שירות שייך לתחום חוט-ללוח או הרכבת כבלים. השארת שאלה זו עד מאוחר היא יקרה, מכיוון שתכנון המניח רתמה ניתנת לחיבור אך מציין חיבור מולחם מעובד מחדש בפס הייצור ולא על הנייר. נוכחי, ובאיזו תדירות הוא מזדווג. הזרם קובע את גודל המגע המינימלי, ובעקיפין, את הגובה (pitch). תדר החיבור קובע את גיאומטריית המגע. מחבר שמחובר פעם אחת במהלך ההרכבה ומחבר שמחובר בכל פעם שטכנאי מחליף מודול הם מוצרים שונים, גם כאשר הם חולקים פסיעה של 1.27 מ"מ ואותה טביעת רגל. הסדר חשוב משום שכל תשובה מצמצמת את הבאה בתור. בחירת פסיעה ראשונה ועבודה אחורה לזרם היא הדרך שבה חלק של 0.5 מ"מ מוגדר בסופו של דבר לעומס שאינו יכול לשאת. מה ששורד: בחירת מחבר לפי יישום אחרי שלוש השאלות הללו, מה שנשאר בדרך כלל הוא משפחה אחת, לפעמים שתיים. הטבלה שלהלן היא דף ההשוואה שכדאי לקחת בחשבון בבחירת מחבר לפי יישום. העמודה האחרונה היא הפריט שיש להכין בכתב לפני הגשת הזמנה. מִשׁפָּחָה גובה/ממשק טיפוסי נוֹכְחִי חיי הזדווגות אופייניים אשר לפני ההזמנה RF / קואקסיאלי ממשק 50 Ω (SMA, SMB, IPEX, FAKRA), DC עד 6 GHz נתיב אות, עד 1 אמפר ~500 מחזורים (אופייני) עכבה, תדר עליון וציפוי מגע. KH-SMA-K513-G לוח ללוח 0.5 מ"מ (2.5 מ"מ XH נספרים גם כאן) ~0.5 אמפר למגע ~20 עד 30 מחזורים (אופייני) גובה הערימה וסבילות יישור. KH-WB105-F20E-04L, KH-XH-11A-Z חוט ללוח 2.54 מ"מ 3 A / 250 וולט ~30 מחזורים (אופייני) עובי חוטים ושמירה על מנעול. KH-A2504-10AW FFC / FPC 0.5 מ"מ / 1.0 מ"מ ~0.5 אמפר למגע ~20 עד 30 מחזורים (אופייני) כיוון הכנסה ורדיוס כיפוף. KH-FFC-A0.5-10P, KH-FFC-V0.5-10P פין וראש נקבה 1.27 מ"מ (2.0 / 2.54 מ"מ באותה משפחה) 1.0 אמפר / AC 500 וולט ~50 מחזורים (אופייני) גובה ערימה וציפוי זהב סלקטיבי. KH-1.27FH-1X10P-H4.3 בלוק טרמינלים / תעשייתי 3.81 מ"מ 8 אמפר / 300 וולט, AC 2000 וולט/דקה ~50 מחזורים (אופייני) מרחק זחילה ומומנט הדק. KH-15EDGRC-3.81-10PG נתוני גובה הצליל, הזרם, מתח העמידה, טווח הטמפרטורות והתנגדות המגע והבידוד שלעיל מגיעים ממקורות שפורסמו. Kinghelm גליונות נתונים. אורך חיי החיבור הוא טווח ייחוס טיפוסי לתעשייה ולא מפרט מובטח, וכדאי לאשר אותו לפי מספר חלק. רשימת בדיקה לבחירת מחברים לפני שליחת דוגמיות או הזמנת רכש רשימה קצרה אינה הזמנה. רשימת הבדיקה לבחירת מחברים שלהלן היא מה שקובץ רכש צריך להיות מסוגל לענות עליו ממסמכי הספק ולא משיחה, כך שלבדיקה הנכנסת יהיה משהו לבדוק מולו. לבדוק ראיות שכדאי להגיש גובה, ספירת מיקומים ודפוס נחיתה שרטוט גליון נתונים בתוספת קובץ תלת-ממדי או קובץ טביעת רגל המותאם לפריסה שלך גובה הערימה וסבילות היישור שרטוט ממדי עם סבולות, וזוג מדגם מחובר כאשר הערימה קריטית הורדה נוכחית דירוג זרם המגע בסביבת ההפעלה שלך, לא ב-25 מעלות צלזיוס התנגדות מגע, התנגדות בידוד, עמידות במתח ערכים מדורגים מגיליון הנתונים או מדוח הבדיקה ציפוי וחומר מגע עובי הציפוי ומתכת הבסיס צוינו בכתב טמפרטורת הפעלה ופרופיל הזרמה חוזרת טווח מדורג בתוספת עקומת הזרמה מחדש המומלצת חיי הזדווגות ומפתחות מחזורים מדורגים ותכונת מניעת חיבורים לא תקינים עבור ספירת המיקומים שלך שמירה ורעידות כוח הכנסה ומשיכה, בתוספת כל פרט של בריח או מנעול RoHS ו-REACH הצהרה עכשווית ולא הצהרה כללית עקביות דגימה ואצווה דוגמה מתהליך הייצור, וקריטריונים לבדיקה נכנסת אם הקשר בין מועצות הוא מה ששרד בדיקת לוח-ללוח ראויה לצעד נוסף, משום שזוהי המשפחה שבה התשובות החשמליות והמכניות נקבעות יחד. המספר שגורם לרוב השינויים המאוחרים אינו פסיעה. זוהי סבילות גובה המחסנית. מחבר של 0.5 מ"מ שתוכנן עבור מחסנית קבועה של 0.9 מ"מ לא יספוג 0.3 מ"מ של עובי PCB מצטבר ושונות מסיכת הלחמה על פני לוח. היישור פועל לפי אותו כלל: ב-20 עד 40 מיקומים בפסיעה של 0.5 מ"מ, שבריר מילימטר של חוסר יישור מספיק כדי לכופף את המגעים בהכנסה הראשונה. אם מחבר לוח-ללוח הוא מה ששרד את הרשימה הקצרה שלכם, המדריך לבחירת מחבר לוח-ללוח הנכון מכסה אפשרויות גובה מחסנית, קופלנריות וזווית ישרה ביתר פירוט. אם רשימה מצומצמת זקוקה לחוות דעת שנייה לפני הקפאת הפריסה, המהנדסים שלנו יבדקו את גובה הארובה, ירידת הזרם ואורך החיים של החיבור מול השרטוט שלכם. ניתן לבקש דוגמאות עבור כל אחת מהמשפחות הנ"ל דרך דף יישום לדוגמה, ושאלות טכניות מגיעות אלינו במהירות רבה יותר דרך טופס יצירת הקשר.

מבוא האם אי פעם היה לך מחבר שנמדד נקי על שולחן העבודה, ואז הראה אובדן הכנסה נוסף או עקבות לא יציבות ברגע שהוא נכנס למדף? ברוב המקרים המחבר אינו פגום. הממשק פשוט לא מתאים למשימה. תשובה מרכזית: BNC הוא הבחירה הנכונה לחיבור מהיר ולנתיבי וידאו של 75Ω או RF בתדר רדיו נמוך-GHz, בעוד ש-SMA הוא הבחירה הנכונה עבור עיצובים קומפקטיים של 50Ω הפועלים בתדר גבוה יותר או רטט פנים. שניהם ממשקים סטנדרטיים, כך שההחלטה נקבעת על פי עכבה, תדר, מרחב וסביבה, ולא על פי מותג. למי זה מיועד: מהנדסי תכנון ומומחי רכש שבוחרים ממשק קואקסיאלי עבור מוצרי וידאו, שידור, בדיקה או RF, כולל כל מי שמשווה BNC 75Ω לעומת SMA 50Ω עבור מערכת ספציפית. אם הנתיב שלך עובר מעל 4 גיגה-הרץ: דלג על עמודת ה-BNC למטה ועבור ישר לסעיפים של SMA. מעל תדר זה אתה בעצם בוחר בין SMA לממשק מדויק, ולא בין BNC ל-SMA. מחבר BNC לעומת SMA: השוואה מפורטת שני הממשקים תוכננו למשימות שונות. BNC תוכנן לחיבורים מהירים חוזרים ונשנים; SMA תוכנן לעבודה קומפקטית בתדר גבוה של 50Ω. אף אחד מהם אינו שדרוג כללי על פני השני. מחבר BNC: חיבור מהיר וטיפול קל רבע סיבוב של נעילת הכידון ואתם מחוברים, וזו הסיבה ש-BNC עדיין מותקן על אוסצילוסקופים, מתלים לשידור וציוד CCTV. BNC קיים ב-50Ω ו-75Ω: גרסת ה-75Ω היא הבחירה הרגילה עבור וידאו ושידור ומתאימה ל-RG-59 או RG-6, בעוד שגרסת ה-50Ω מכסה בדיקות ומכשור RF כלליים. חלקי כידון מצוינים בדרך כלל בכ-500 מחזורי חיבור, ו Kinghelmסדרת ה-BNC של, 50Ω ו-75Ω כאחד, מיועדת לתדרים מ-DC עד 3 GHz. נתיבי אותות שידור ווידאו, כאשר 75Ω הוא תקן המערכת ספסלי בדיקה ומכשירי מעבדה, שבהם כבלים מוחלפים ללא הרף מעקב ומעגל סגור, כאשר מהירות שירות השטח קובעת את זמן ההשבתה ציוד בדיקת תקשורת אם הכבל מתחלף לעתים קרובות יותר מהעיצוב, BNC הוא התשובה הנכונה. מחבר BNC 75Ω עם צימוד כידון. מחבר SMA: קומפקטי ומאובטח עבור מערכות RF SMA מושחל, ולוקח יותר זמן לחבר אותו בכוונה. כאשר הוא מורכב למומנט הנכון, החיבור דוחה רעידות מתמשכות באופן שמחבר כידון לא יכול. SMA סטנדרטי פועל ב-50Ω ומדורג בדרך כלל מ-DC עד 18 GHz, כאשר גרסאות מדויקות מגיעות ל-26.5 GHz. המומנט מצוין בדרך כלל בין 0.79 ל-1.13 N·m (7–10 in·lb), ומומנט נמוך הוא הגורם לרוב המגעים לסירוגין שמופיעים רק לאחר משלוח היחידה. מודולים אלחוטיים וקצה קדמי RF על גבי מעגלים מודפסים מוגבלים במקום אנטנות והזנות אנטנות, כולל GNSS וסלולר מכלולי מיקרוגל ומכשור מעל 4 גיגה-הרץ כל מפרק שחייב לשרוד רטט כאשר מרחב, תדר או רטט הם אילוץ הקישור, SMA הוא ההתאמה הטובה יותר. מחבר SMA 50Ω עם צימוד הברגה. BNC לעומת SMA: הבדלים עיקריים במבט חטוף מאפיין BNC SMA טייק אווי מעשי מצמד כידון רבע סיבוב הברגה, מומנט BNC למהירות, SMA לוודאות תקן ממשק סדרת IEC 60169 סדרת MIL-STD-348 / IEC 61169 חלקים סטנדרטיים המשתלבים בין ספקים שונים דירוג תדרים אופייני בדרך כלל 3–4 גיגה-הרץ תלוי בחלק; Kinghelm סדרת BNC DC–3 GHz 18 גיגה-הרץ; דיוק עד 26.5 גיגה-הרץ מעל 4 גיגה-הרץ, תפסיקו לשקול BNC עכבה 50Ω ו-75Ω 50Ω סטנדרטי; 75Ω זמין תקן עכבה לפני כל דבר אחר מחזורי הזדווגות (טיפוסיים) בסביבות 500 כמה מאות עד 1000, תלוי במומנט התאם את ספירת המחזורים לתוכנית השירות שלך צימוד כבלים RG-59 / RG-6 (75Ω), RG-58 (50Ω) RG-58, RG-316, קשיח למחצה בגודל 0.085 אינץ' בחרו כבל ומחבר יחד מידה גדול יותר, קל יותר לאחיזה קוֹמפָּקטִי SMA ללוחות צפופים, BNC לידיים עם כפפות רטט שמירה בינונית שימור גבוה מושחל לכל דבר שזז לקבלת הטקסונומיה המלאה של המחברים וקריטריונים לרכישת מחברי BNC, עיינו במדריך שלנו למחברי RF ובמדריך רכישת מחברי BNC. מחבר BNC לעומת SMA: גורמים שיש לקחת בחשבון לפני הבחירה התחילו עם עכבה, תדר, מרחב וסביבה. המחיר הוא השורה האחרונה בהשוואה, לא הראשונה. עכבה ותאימות התאם עכבה לאורך כל המסלול: מחבר, כבל וממשק ציוד. BNC של 75Ω ביציאה של 50Ω אינו נכשל במגע. זה מעלה את אובדן ההחזרה, ובווידאו זה מופיע כצלצול או צלצול הרבה לפני שהחלק נכשל. זהו אי ההתאמה שאנו נשאלים עליו בתדירות הגבוהה ביותר.BNC מכסה את שתי העכבות במשפחה מכנית אחת, כך שווידאו ובדיקת RF יכולים לחלוק עיצוב פאנל. SMA סטנדרטי הוא 50Ω. SMA של 75Ω קיים אך אינו ברירת המחדל, וכדאי לבדוק את הזמינות לפני שהוא נכנס לפריסה. יש לאשר את המחבר, הכבל והעכבה של הציוד יחד, ולבדוק את המגדר לפני ההזמנה. Kinghelmחלק ה-75Ω של KH-BNC75-3511 במשפחה זו, מכוסה בפירוט להלן. יכולת טיפול בכוח BNC ו-SMA נבדלים זה מזה בגיאומטריה יותר מאשר בדירוגים. גוף ה-BNC הגדול יותר מוגדר בדרך כלל עם מתח עבודה גבוה יותר. המגע הדיאלקטרי הקטן והמגע המרכזי של SMA מתאימים לתדר גבוה, אך הם נושאים פחות זרם ומפזרים פחות חום. לדוגמה, ה-KH-BNC75-3511 מדורג 500 וולט RMS על פני DC עד 3 גיגה-הרץ.טיפול בהספק יורד ככל שהתדר עולה, לכן בקשו את עקומת ההפחתה בתדר ההפעלה שלכם ודרגו את המכלול המוגמר ולא את המחבר בלבד. התאמה סביבתית וחיצונית ספסלים פנימיים מתגמלים מהירות חיבור. חומרה חיצונית מתגמלת הגנה. בדקו את האטם בממשק החיבור, את הציפוי ואת מפחית המתיחה, לא רק את נתון הטמפרטורה.ה-KH-BNC75-3511 מוגדר מטמפרטורות של ‎-55°C עד 155°C+, והמארז, המוליך הפנימי והבידוד שלו נבחרו כך שיישארו בטווח זה. מחבר שנמדד היטב על שולחן העבודה עדיין יכול להיות החלק הלא נכון עבור מארז המותקן על עמוד. כיצד לאמת לפני שאתה מתחייב גיליון נתונים אומר לך מה חלק צריך לעשות. ארבע הבדיקות הללו אומרות לך מה המכלול שלפניך עושה בפועל. רציפות עכבה: סרוק את המסלול המוגמר באמצעות TDR וודא שאין מדרגת עכבה במחבר או בסיום. אובדן חיבור ואובדן החזרה: מדדו את S21 ו-S11 על הכבל המורכב בתדר הפעולה הגבוה ביותר שלכם. הכבל והסיום בדרך כלל שולטים בתוצאה, לא המחבר לבדו. מומנט: כוונו את מפרקי SMA ל-0.79–1.13 ניוטון מטר שצוינו. מפתח מומנט עולה פחות מהכשל בשטח שהוא מונע. שמירה מכנית: בדיקת משיכה של חיבור הלחיצה או ההלחמה, וספירת מחזורי חיבור אם החלק ניתן לתיקון בשטח. בקשו נתוני פרמטר S או דוח בדיקה לפני שאתם משחררים הזמנות כמותיות. טעויות נפוצות בבחירת מחבר BNC לעומת SMA שתי טעויות גורמות לרוב עבודות החוזרות שאנו רואים, ושתיהן נראות לעין לפני תחילת הייצור. התייחסות ל-50Ω ול-75Ω כאל אפשרויות החלפה. התסמין מופיע על המסך: צללים בוידאו, אובדן החזרה מוגבר בכל מקום אחר. תשלום עבור תדר שלא תשתמשו בו. אם התכנון פועל על 3 גיגה-הרץ, SMA של 18 גיגה-הרץ מוסיף עלות מבלי להוסיף את הרווח הדרוש לכם. כיצד לבחור את המחבר הנכון עברו על אלה לפי הסדר. התשובה בדרך כלל נובעת מהשאלה השנייה. איזו עכבה המערכת מפעילה? 75Ω מצביע על BNC; 50Ω משאיר את שתי האפשרויות פתוחות. מהי התדר הגבוה ביותר בנתיב? מעל דירוג החלק שבחרת (3 גיגה-הרץ עבור סדרת BNC זו, בסביבות 4 גיגה-הרץ עבור הממשק באופן כללי), עבור ל-SMA או לממשק מדויק. באיזו תדירות המפרק יחובר ויתנתק? גישה תכופה מעדיפה BNC; מפרק מסוג "התקן ושכח" מעדיף SMA. מה הסביבה עושה לו? רעידות, לחות וטמפרטורה מצמצמים עוד יותר את הבחירה. לאחר מכן השוו ספקים לפי מפרטים, מבנה מכני, דירוגים סביבתיים ועקביות ייצור, במקום לפי מחיר ליחידה בלבד. היכן מתאים ה-KH-BNC75-3511? KH-BNC75-3511 הוא Kinghelmמחבר BNC נקבה בזווית ישרה 75Ω של. ממשק 75Ω שומר על התאמה בין קו ההולכה, וגוף הזווית הישרה שומר על ניתוב כבלים יעיל במקומות בהם עומק הפאנל מוגבל. מפרט, מתוך ה- Kinghelm גיליון נתונים: התנגדות: 75Ω טווח תדרים: DC–3 גיגה-הרץ מתח עבודה: 500V RMS טמפרטורת פעולה: −55°C עד +155°C נְעִילָה: כִּידוֹן הענות: RoHS אריזה: מגש; משקל ברוטו 8.5 גרם Kinghelm מפרטת ארבעה תחומי יישום עבור חלק זה: שידור וטלוויזיה, אבטחה ומעקב, בדיקות תקשורת ומכשור. החברה מפעילה מערכת ניהול איכות ISO 9001 ומצהירה על עמידה בתקני RoHS ו-REACH של האיחוד האירופי; עובי הציפוי, חומר הגוף ונתונים דיאלקטריים מצוינים בגיליון הנתונים של החלק. אותו גוף מוצע גם ב-50Ω כ-KH-BNC50-3511, עם דירוגי תדר, מתח וטמפרטורה זהים. אם משפחת מוצרים זקוקה גם לנתיב וידאו של 75Ω וגם לנתיב RF של 50Ω, מתווה מחבר אחד יכול לכסות את שניהם, מה שמפשט את עיצוב הפאנל ומפחית את מספר החלקים הרזרביים שיש לשאת. גיליון הנתונים ומודל תלת-ממדי זמינים לסקירת הפריסה, וניתן לבקש דוגמאות דרך Kinghelm דף בקשה לדוגמה. מה לכלול בבקשת ההצעה שלך שישה שדות מספיקים כדי לקבל הצעות מחיר שתוכלו להשוות ביניהן בפועל. ממשק ועכבה: BNC, 75Ω, נקבה, זווית ישרה. תדר הפעולה הגבוה ביותר, בתוספת אובדן ההחדרה ומגבלת ה-VSWR, שהתכנון חייב להישאר בתוכו. מחזורי חיבור צפויים לאורך חיי השירות של המוצר. סגנון הרכבה, סוג סיום והמקום הפנוי מאחורי הפאנל. סביבה: טווח טמפרטורות הפעלה, לחות וחשיפה לקורוזיה. תיעוד ואספקה: גיליון נתונים, מודל תלת-ממדי, הצהרת ציפוי וחומרים, סטטוס RoHS ו-REACH, דוגמאות למוצר הראשון, זמן אספקה, והאם נדרש מקור שני מוסמך. מחשבות סופיות שני מספרים קובעים זאת: העכבה שהמערכת שלך מפעילה והתדר הגבוה ביותר בנתיב. קבע את אלה ומשפחת המחברים בדרך כלל בוחרת את עצמה.עובדים עכשיו על עיצוב של 75Ω? שלחו לנו את הממשק וטווח התדרים, והמהנדסים שלנו יחזרו עם החלק, גיליון הנתונים וקישור לבקשת דוגמה. שאלות נפוצות האם ניתן להשתמש ב-BNC של 75Ω על יציאה של 50Ω? אל תעשה זאת. אי ההתאמה מעלה את אובדן ההחזרה, ובווידאו זה נראה כצלצול או צלצול. שמור על כל הנתיב בעכבה אחת. האם אני יכול לבחור מחבר רק בגלל שהוא מתאים לציוד? לא. תאימות פיזית לא אומרת דבר על עכבה או טווח תדרים, ושניהם מופיעים בגיליון הנתונים. בדקו אותם לפני שאתם מאשרים את החלק. מהי מגבלת התדר של מחבר BNC? BNC מוגדר בדרך כלל בטווח של GHz נמוך, סביב 3 עד 4 GHz בהתאם לחלק. Kinghelmסדרת ה-BNC של מדורגת DC-3 GHz. מעל רמה זו, יש להשתמש ב-SMA או בממשק הברגה אחר. האם ניתן להשתמש ב-SMA במערכות וידאו? ‏SMA של 75Ω קיים ומופיע בחלק מציוד השידור והווידאו הדיגיטלי, אך אינו ברירת המחדל. יש לבדוק זמינות ומחיר לפני תכנון אחד.

הקדמה במערכות RF ומיקרוגל מודרניות, התקנים שונים מסתמכים לעתים קרובות על סטנדרטים שונים של מחברים, מה שהופך את תאימות הממשק לאתגר נפוץ במהלך שילוב מערכות. מתאם אמין חיוני כאשר ציוד עם ממשקי RF שונים צריך לעבוד יחד מבלי לפגוע בביצועי האות. מתאם RF מ-SMA ל-SMB מספק פתרון מעשי לחיבור ממשקי SMA ו-SMB, ומאפשר למהנדסים להשיג שידור אות RF חלק בין רכיבים עם תצורות מחבר שונות. מבין אפשרויות המתאם השונות, מתאם ה-RF מ-SMA ל-SMB מנקבה לנקבה נמצא בשימוש נרחב ביישומים בהם שני המכשירים המחוברים דורשים המרה של ממשק נקבה תוך שמירה על ביצועים חשמליים יציבים. בהשוואה לפתרונות חיבור מכניים פשוטים, מתאם RF מתוכנן היטב ממלא תפקיד חשוב בשמירה על שלמות האות, בהפחתת אובדן החיבור ובשיפור גמישות המערכת. גורמים כגון תאימות מחברים, בחירת חומרים, דיוק ייצור וביצועים חשמליים משפיעים כולם על אמינות חיבור RF. מדריך זה מציג את היסודות של מתאמי RF נקבה-לנקבה מ-SMA ל-SMB, כולל המבנה שלהם, סוגים נפוצים, תרחישי יישום ושיקולים מרכזיים בעת בחירה ושימוש במתאם RF. מהו מתאם RF מנקבה לנקבה מ-SMA ל-SMB? במערכות RF, רכיבים שונים עשויים להשתמש בתקני מחבר שונים בהתאם לדרישות התכנון ולסביבות היישום שלהם. כאשר לא ניתן לחבר שני התקנים ישירות עקב ממשקים שונים, מתאם RF מספק דרך פשוטה ואמינה לגשר על החיבור. מתאם RF מסוג SMA ל-SMB נקבה-לנקבה הוא מתאם קואקסיאלי שתוכנן במיוחד לחיבור ממשקי SMA ו-SMB. הוא מאפשר העברת אותות בין ציוד עם סוגי מחברים שונים תוך שמירה על חיבור מכני יציב וביצועי RF אמינים. במקום להחליף כבלים או לשנות ציוד קיים, שימוש במתאם מאפשר למהנדסים לשלב רכיבי RF שונים בצורה יעילה יותר. זה הופך מתאמי SMA ל-SMB לבחירה מעשית עבור יישומים כגון בדיקות RF, מערכות תקשורת ושילוב ציוד אלקטרוני. תכונות עיקריות של מתאם RF נקבה-לנקבה SMA ל-SMB המרת ממשק אמינההמתאם מספק חיבור ישיר בין מחברי SMA ו-SMB, ועוזר לרכיבי RF שונים לעבוד יחד תוך שמירה על גמישות המערכת. העברת אותות יציבהחומרים איכותיים וייצור מדויק מסייעים בהפחתת אובדן אות ותומכים בביצועים עקביים ביישומי RF. עיצוב קומפקטי וגמישעם מבנה קומפקטי, ניתן להתקין את המתאם בקלות במערכות בהן יעילות מקום ותאימות מחברים חשובות. הבנת ההבדלים בין מחברי SMA ו-SMB כדי להבין טוב יותר מדוע נדרש מתאם SMA ל-SMB, חשוב לבחון את ההבדלים הבסיסיים בין שני סוגי המחברים הללו. מחברי SMA משתמשים במנגנון צימוד הברגה, המספק יציבות מכנית חזקה וחיבורים מאובטחים. הם נמצאים בשימוש נפוץ בבדיקות RF, תקשורת אלחוטית ויישומי מיקרוגל. מחברי SMB כוללים עיצוב חיבור בצורת snap-on, המאפשר התקנה מהירה יותר וצורה קומפקטית יותר. הם משמשים לעתים קרובות ביישומים בהם מגבלות מקום וחיבור מהיר חשובים. מכיוון שלמחברי SMA ו-SMB יש מבנים מכניים שונים, לא ניתן לחבר אותם ישירות ללא מתאם. מתאם RF מסוג SMA ל-SMB פותר את בעיית התאימות הזו על ידי מתן מעבר אמין בין שני הממשקים. סוגים שונים של מתאמי RF מתאמי RF זמינים בתצורות שונות כדי לענות על צרכי חיבור שונים. הם מסווגים בעיקר לפי סוג המחבר, תצורת המגדר ודרישות היישום. מתאם RF SMA ל-SMB מתאם RF SMA ל-SMB מחבר ממשקי SMA ו-SMB, ומספק פתרון אמין למערכות RF המשתמשות בתקני מחבר שונים. לדוגמה, מתאם RF KH-SMA-SMB-Z מ-SMA ל-SMB נקבה-לנקבה מבטיח העברת אות יציבה בין רכיבי SMA ו-SMB עם עיצוב קומפקטי ועמיד. מתאם SMA ל-N-Type מתאם SMA ל-N-Type מגשר בין ממשקי SMA קומפקטיים למחברים גדולים יותר מסוג N, הנמצאים בשימוש נפוץ בתקשורת אלחוטית, מערכות אנטנה וציוד בדיקת RF. מתאם SMA ל-BNC מתאם SMA ל-BNC מאפשר חיבור בין ממשקי SMA ו-BNC, מה שהופך אותו למתאים למכשירי מעבדה, מערכות מדידה ויישומי בדיקת אותות. מתאמי RF זכר-לנקבה ונקבה-לנקבה מתאמי RF זמינים בתצורות שונות, כולל סוגים זכר-לזכר, זכר-לנקבה ונקבה-לנקבה. האפשרות המתאימה תלויה בסוגי המחברים של המכשירים והכבלים הקיימים. יישומים של מתאמי RF SMA ל-SMB כפי שצוין לעיל, מתאמי RF מספקים דרך מעשית לפתור בעיות תאימות מחברים בין רכיבים שונים. במערכות RF אמיתיות, מתאמי SMA ל-SMB משמשים לעתים קרובות כאשר ציוד, כבלים או מודולים קיימים דורשים חיבורי ממשק שונים אך יש לשמור על ביצועי אות יציבים. הודות לגודלם הקומפקטי וביצועי החיבור האמינים שלהם, מתאמי RF מסוג SMA ל-SMB נקבה-לנקבה נמצאים בדרך כלל ביישומים הבאים: תקשורת בציוד תקשורת, מודולים ורכיבים שונים של RF עשויים להשתמש בתקני מחבר שונים. מתאמי SMA ל-SMB מסייעים לחבר רכיבים אלה ביעילות, מה שמקל על שילוב המערכת מבלי לשנות את עיצוב הכבל המקורי. בדיקות ומדידה של RF במהלך בדיקות RF, מהנדסים צריכים לעתים קרובות לחבר מכשירים, כבלים והתקנים עם ממשקים שונים. מתאמי SMA ל-SMB מספקים אפשרות חיבור גמישה עבור מערכי בדיקה, המסייעים בשמירה על נתיבי אות יציבים ובשיפור יעילות הבדיקה. אלקטרוניקה לשידור וחלל מערכות שידור וחלל דורשות לעיתים קרובות חיבורי RF אמינים בתכנונים קומפקטיים. מתאמי SMA ל-SMB מסייעים בשילוב רכיבי RF שונים תוך תמיכה בהעברת אות יציבה בסביבות תובעניות. אוטומציה תעשייתית ואלקטרוניקה רפואית במערכות אלקטרוניות תעשייתיות ורפואיות, חיבורי אותות אמינים חיוניים להפעלת הציוד. מתאמי RF מספקים פתרון נוח לחיבור חיישנים, מודולים ורכיבים אחרים הקשורים ל-RF עם ממשקים שונים. בסך הכל, מתאמי RF מ-SMA ל-SMB נמצאים בשימוש נרחב בכל מקום בו נדרשת תאימות ציוד, גמישות התקנה ושידור אות RF אמין. כיצד לבחור ולהשתמש במתאם RF SMA ל-SMB מכיוון שמתאמי RF מ-SMA ל-SMB משמשים ביישומי RF שונים, בחירת המתאם המתאים דורשת שיקול דעת מדוקדק של דרישות המערכת. גורמים כגון תאימות מחברים, התאמת עכבה, איכות החומר ותנאי התקנה משפיעים כולם על יציבות החיבור וביצועי האות. בדוק תחילה את תאימות המחברים לפני בחירת מתאם, יש לוודא את סוג המחבר, מין המחבר ודרישות הממשק של הציוד. מתאם RF מסוג SMA ל-SMB נקבה-לנקבה נועד לחבר מחברי SMA ו-SMB זכר, כך שבדיקת הכבלים וממשקי המכשיר הקיימים מסייעת להבטיח התאמה נכונה. ודא התאמת עכבה נכונה תאימות עכבה חיונית לשמירה על שלמות האות במערכות RF. על המשתמשים לוודא שדרישות העכבה של המתאם תואמות את מפרטי המערכת כדי להפחית את החזרת האות ולהבטיח ביצועי RF אמינים. שקול את איכות החומר והייצור חומרי המתאם ודיוק הייצור משפיעים ישירות על האמינות לטווח ארוך. משטחי מגע מצופים זהב יכולים לשפר את המוליכות ואת העמידות בפני קורוזיה, בעוד שעיבוד מדויק מסייע לשמור על חיבור מכני יציב במהלך הפעולה. התקנה ותחזוקה נכונה התקנה נכונה מסייעת לשמור על ביצועי RF עקביים. בעת חיבור המתאם, יש לוודא יישור נכון ולהימנע מכוח מופרז שעלול לפגוע בממשק המחבר. לשימוש ארוך טווח, שמירה על ניקיון משטחי המחברים ואחסון מתאמים שאינם בשימוש בסביבה יבשה יכולים לסייע במזעור הבלאי ולשמור על ביצועים אמינים. על ידי התחשבות בתאימות המחברים, התאמת העכבה, איכות החומר וטיפול נכון, מהנדסים יכולים להשיג חיבורים יציבים ולשפר את האמינות הכוללת של מערכות ה-RF שלהם. מוצר מומלץ: מתאם RF KH-SMA-SMB-Z SMA ל-SMB נקבה-לנקבה בהתבסס על דרישות החיבור שנדונו לעיל, בחירת מתאם RF בעל ביצועים אמינים ואיכות עקבית חיונית לפעולת המערכת לטווח ארוך. מתאם ה-RF KH-SMA-SMB-Z SMA ל-SMB נקבה-לנקבה נועד לספק פתרון חיבור מדויק ויציב בין ממשקי SMA ו-SMB. מיוצר מחומרים איכותיים ועיבוד מדויק, ה-KH-SMA-SMB-Z מבטיח שידור אותות אמין, תאימות ממשק מעולה ועמידות לטווח ארוך. העיצוב הקומפקטי שלו הופך אותו למתאים למערכות RF בהן נדרשת יעילות במקום וביצועי חיבור אמינים. בנוסף ליישומים סטנדרטיים, KH-SMA-SMB-Z מתאים לפרויקטים של יצרני ציוד מקורי (OEM), יצרני ציוד ומשלבי מערכות הדורשים פתרונות אמינים להמרת ממשק SMA ל-SMB. פתרונות מותאמים אישית ותמיכה בייצור זמינים כדי לענות על דרישות יישומים שונות. תכונות עיקריות של KH-SMA-SMB-Z המרה אמינה מממשק SMA ל-SMBנועד לחבר ממשקי SMA ו-SMB, ומספק פתרון יעיל לשילוב מערכות RF. ביצועים חשמליים יציביםמארז פליז מצופה זהב ומוליך פנימי מצופה זהב מספקים מוליכות ועמידות בפני קורוזיה טובים לביצועי RF עקביים. ייצור מדויק ובנייה עמידהבידוד PTFE ורכיבים מעובדים במדויק מבטיחים חוזק מכני אמין ויציבות חשמלית. מפרט טכני פריט מִפרָט דגם המוצר KH-SMA-SMB-Z סוג המתאם מתאם RF SMA נקבה ל-SMB נקבה חומר מבודד PTFE חומר שיכון פליז מצופה זהב מנצח פנימי פליז מצופה זהב HPb59-1 תאימות סטנדרטית RoHS סובלנות IT12 ה-KH-SMA-SMB-Z נמצא בשימוש נרחב בתחומי התקשורת, השידור, האלקטרוניקה לחלל, אוטומציה תעשייתית ואלקטרוניקה רפואית, ומספק פתרון חיבור RF אמין עבור מערכות הדורשות המרה לממשקי SMA ו-SMB. סיכום מתאמי RF מ-SMA ל-SMB מספקים פתרון יעיל לחיבור ממשקי RF שונים תוך שמירה על ביצועי אות אמינים וגמישות מערכת. בחירת תצורת המתאם הנכונה, תאימות עכבה ואיכות בנייה מסייעת להבטיח אינטגרציה יציבה של RF. מתאם ה- RF KH-SMA-SMB-Z מ-SMA ל-SMB נקבה-לנקבה משלב המרה מדויקת של ממשק, חומרים עמידים וביצועים אמינים, מה שהופך אותו לבחירה מעשית עבור פרויקטים של יצרני ציוד מקורי (OEM), יצרני ציוד ויישומי מערכות RF. צרו קשר לקבלת מפרטי מוצר, דוגמאות ופתרונות מותאמים אישית.

תשובה מרכזית: מחבר RF של PCB מותקן ישירות על לוח מעגל מודפס ומעביר אותות RF בין הלוח לממשק חיצוני; מחבר RF של כבל מסיים את קצה הכבל הקואקסיאלי ומתחבר לתקע, שקע או שקע בצד הלוח המתאים. הם פותרים בעיות מכניות שונות ולעתים קרובות משמשים יחד - לא לסירוגין - בתוך אותה שרשרת אותות. למי זה מיועד: מהנדסים ומומחי רכש מעריכים אפשרויות חיבור עבור עיצובי מערכות אלחוטיות, בדיקה או RF ברמה טכנית בינונית. אם אתם בוחרים מחברים לאב טיפוס ראשון או משווים הצעות של ספקים, המסגרת שלהלן חלה ישירות. למי כדאי לקרוא קודם כל: מתחילים שאינם מכירים את תורת קווי הולכה קואקסיאליים עשויים להפיק תועלת מסקירת יסודות התאמת העכבות (ראה IPC-2141 או כל ספר לימוד על מערכות RF) לפני יישום קריטריוני ההחלטה כאן. מה כל סוג עושה בפועל מחבר RF של PCB מחבר RF של PCB - המכונה לעיתים מחבר RF להרכבה על לוח - מיועד להיות מולחם או מותאם בלחץ על לוח מודפס. תפקידו העיקרי הוא לספק מעבר בעל עכבה מבוקרת בין פסי הנחושת של ה-PCB לבין מחבר כבל תואם או לוח אחר. סגנונות הרכבה נפוצים כוללים: הרכבה בקצה (מחבר קצה של PCB RF):גוף המחבר תלוי מקצה הלוח, ומאפשר חיבור כבל מהצד. נפוץ במודולים קומפקטיים ובמכלולים המותקנים על פאנל. הרכבה בקצה או דרך חור:המחבר יושב שטוח עם פני הלוח או מעט מעליהם; חוטים עוברים דרך חורים מצופים. הרכבה משטחית (SMT):מולחם ישירות על פדי המעגל המודפס (PCB), ומציע הרכבה אוטומטית וחזרתית. מחבר SMA RF להרכבה על מעגל מודפס הוא בין הדוגמאות הנפוצות ביותר. זווית ישרה:הגוף בזווית של 90° כדי לנתב כבל במקביל ללוח, שימושי כאשר מרווח אנכי מוגבל. המאפיין המגדיר הוא שממשק אחד של המחבר משולב מכנית וחשמלית עם המעגל המודפס (PCB); השני מציג ממשק תקע-וג'ק סטנדרטי (SMA, MMCX, U.FL/IPEX, N-type, BNC וכו'). מחבר כבל RF מחבר RF לכבל - באופן כללי, מחבר RF לכבל קואקסיאלי—מסיים את סופו של מחבר RF לכבל קואקסיאלי הרכבה. הוא לוכד את המגן החיצוני (צמה או רדיד), את הדיאלקטרי ואת המוליך המרכזי במארז מאובטח מכנית, מבוקר עכבה. לאחר מכן הוא מציג את אותו ממשק סטנדרטי בקצה השני כדי לחבר אותו למחבר PCB, שקע פאנל או מחבר כבל אחר. שיטות הסיום משתנות: לחיצה:טבעת לחיצה נדחסת סביב צמת הכבל; מהיר, ניתן לחזרה בעזרת כלים מתאימים, עדיף בייצור. לְרַתֵך:פין מרכזי מולחם, מולחם בצמה או מהודק; מתכוונן יותר, נפוץ במעבדה ובעיבוד חוזר. הידוק/דחיסה:אום אחורי נועל מכנית את הצמה והמעטפת; נפוץ במכלולים מסוג BNC ו-F. A מחבר RF קואקסיאלי מכלול - כבל + שני מחברים מסתיימים - הוא החיבור המוגמר בין שתי נקודות במערכת. אף קצה לא עובד בלי השני. ביצועים חשמליים: היכן ההבדלים חשובים לשני הסוגים יש את אותה פיזיקת קווי תמסורת בסיסית: עכבה אופיינית (בדרך כלל 50 Ω עבור RF, 75 Ω עבור וידאו/שידור), אובדן החזרה, אובדן הכנסה וטווח תדרים מקסימלי. עם זאת, אילוצי הביצועים השולטים בכל סוג שונים. פרמטר מחבר RF של PCB מחבר כבל RF מנגנון ההפסד העיקרי גיאומטריית פדים, דרך מעברים, דיאלקטרי של הלוח הנחתת כבל ליחידת אורך סיכון אי-רציפות עכבה מעבר מעקבת המעגל המודפס למחבר איכות סיום (לחיצה/הלחמה) נקודת לחץ מכנית עייפות חיבור הלחמה תחת חיבור חוזר כיפוף/כיפוף כבל בכניסת המחבר דרייבר תקרת תדר גיאומטריית שיגור ועיצוב טביעת רגל סוג כבל וסדרת מחברים טווח תדרים טיפוסי DC עד 65+ גיגה-הרץ (תלוי בטור) DC עד 65+ גיגה-הרץ (תלוי בטור) עבור מחבר SMA RF להרכבה על מעגל מודפסשטח המעגל המודפס - מידות הפדים, מרווח הגחון, דרך מיקום - קובע ישירות האם המחבר פועל בתדר המדורג שלו. מחבר המדורג ל-18 גיגה-הרץ יבצע ביצועים נמוכים מהדירוג הזה אם טביעת הרגל של המעגל המודפס אינה תואמת לתבנית הקרקע המומלצת של היצרן. עבור מחבר RF לכבל קואקסיאלי, הכבל עצמו בדרך כלל קובע את גבול התדר העליון לפני המחבר. מחבר SMA איכותי בכבל RG-58 באיכות נמוכה מוגבל על ידי הכבל, לא על ידי המחבר. גישת אימות: גיליונות נתונים של יצרנים עבור סדרות מחברים וסוגי כבלים צריכים לפרסם נתוני פרמטר S (אובדן החזרה S11, אובדן הכנסה S21) כפונקציה של התדירות. עבור אבות טיפוס, מדידה של הכבל המורכב או מחבר המורכב על הלוח באמצעות מנתח רשת וקטורי (VNA) היא האימות הישיר ביותר. ללא VNA, השוואה של מפרטי גיליון נתונים מול דרישות תקציב קישור המערכת היא הבדיקה המינימלית האפשרית. שיקולים מכניים והרכבה מחבר PCB תאימות זרימה מחדש:מחברי RF של PCB SMT חייבים לעמוד בפרופילי reflow (טמפרטורות שיא בדרך כלל 245-260 מעלות צלזיוס עבור מחברים ללא עופרת). יש לאשר את טמפרטורת ההלחמה המקסימלית המדורגת של המחבר מול התהליך שלכם. עובי הלוח:מחברים בעלי זווית ישרה ומחברים להרכבה בקצה רגישים לעובי המעגל המודפס; עובי לא תואם משנה את העכבה בשיגור ויכול לגרום לאי-רציפות בנתיב החזרה של הארקה. מחזורי הזדווגות:רוב מחברי ה-SMA המורכבים על הלוח מדורגים ל-500-1000 מחזורי חיבור. עבור יישומי מתקן בדיקה בהם צפויים חיבורים חוזרים, יש לאמת את דירוג מחזור החיבור או לשקול גרסה בעלת עמידות גבוהה יותר (למשל, SMA עם ממשק נירוסטה). קופלנריות:חוטי מחבר SMT חייבים לעמוד במפרטי קופלנריות (בדרך כלל ≤0.1 מ"מ) כדי למנוע גישור הלחמה או פדים מורמים במהלך הזרמה חוזרת. מחבר כבל תאימות לכבלים:כל מחבר RF לכבל מדורג לקוטר חיצוני ספציפי של הכבל ולסוג הדיאלקטרי. אי התאמה של המחבר לקוטר החיצוני של הכבל גורמת לחיבור לחיצה חלקי, מה שפוגע הן באחיזה מכנית והן ביעילות המיגון החשמלי. הקלה על מתח:מחבר כבל ללא הקלה מספקת של מתיחה יעביר עומסי כיפוף מכניים ישירות לחיבור ההלחמה או הלחיצה. ביישומים עם תנועה או רעידות, גוף המחבר צריך לכלול מגף או מעטפת אחורית המספקת בקרת רדיוס הכיפוף. קוטביות וקביעת מפתח:סדרות מחברים מסוימות (למשל, RP-SMA, המשמשות במערכות Wi-Fi מסוימות) הופכות את המין של הפין המרכזי והשקע יחסית ל-SMA סטנדרטי. ערבוב של גרסאות סטנדרטיות וגרסאות בעלות קוטביות הפוכה הוא שגיאת הרכבה נפוצה הגורמת למחברים שנראים מתחברים אך אינם מעבירים אות. סדרת מחברים סטנדרטית: היכן נפגשים סוגי PCB וכבלים רוב תקני מחברי ה-RF - SMA, BNC, N-type, MMCX, U.FL - מגדירים ממשק שקיים הן בגרסאות להרכבה על לוח והן בגרסאות להרכבה על כבל. הבנת צימוד זה היא קריטית בעת הגדרת נתיב אות שלם. SMA (גרסת SubMiniature A) תדר: DC עד 18 גיגה-הרץ (סטנדרטי); DC עד 26.5 גיגה-הרץ (דיוק); גרסאות מסוימות עד 65 גיגה-הרץ עכבה: 50 Ω גרסת PCB: מחבר SMA RF להרכבה על מעגל מודפסזמין בהרכבה בקצה, בהשקה בקצה, חור עובר, בזווית ישרה גרסת כבל: תקע/שקע SMA עבור קואקסיאלי חצי קשיח וגמיש (RG-316, RG-402 וכו') שימוש נפוץ: ציוד בדיקה, אנטנות, מכשור מעבדה, מודולים אלחוטיים BNC (כידון ניל-קונסלמן) תדר: DC עד 4 GHz עכבה: 50 Ω (RF) / 75 Ω (וידאו) מחברי BNC RFהם בין מחברי הכבלים הנפוצים ביותר ביישומי מכשור ווידאו מדור קודם BNC להרכבה על PCB זמין אך פחות נפוץ; BNC משמש בעיקר כממשק בין כבל לפאנל או כבל למכשיר. מנגנון נעילת כידון מהיר מתאים לחיבור/ניתוק תכוף בסביבות מעבדה ושידור סוג N תדר: DC עד 11 גיגה-הרץ (סטנדרטי); גרסאות מסוימות עד 18 גיגה-הרץ עכבה: 50 Ω מחבר מסוג N לכבל RFהוא סטנדרטי לכבלים RF בעלי הספק גבוה, חיצוניים או תחנות בסיס גרסאות עמידות בפני מזג אוויר זמינות עבור קווי הזנה של אנטנות חיצוניות גדול יותר מ-SMA; לא משמש בדרך כלל להרכבה על PCB בתכנונים מוגבלים במקום MMCX / U.FL (IPEX) תדר: DC עד 6 גיגה-הרץ (U.FL); DC עד 6 גיגה-הרץ (MMCX) עכבה: 50 Ω מחברים בפורמט מיקרו המשמשים לחיבורי אנטנה מובנים במכשירים אלחוטיים קומפקטיים (IoT, מכשירים ניידים, מודולים משובצים) FL הוא ממשק Snap-on המדורג לכ-30 מחזורי חיבור; אינו מיועד לחיבור חוזר בשטח טביעת הרגל של המעגל המודפס קטנה מאוד; משמשת לעתים קרובות כממשק לוח-כבל בתוך מארז ולא כממשק חיצוני מסגרת החלטה: איזה סוג אתם צריכים? עבדו על השאלות הבאות לפי הסדר: 1. היכן מתחיל האות או מהיכן הוא מסתיים? על עקבת PCB → אתה צריך מחבר RF של PCB בקצה הזה. בקצה כבל → אתה צריך מחבר RF של כבל. שני קצוות נתיב האות → אתה צריך את שניהם, מחוברים באמצעות מכלול כבל קואקסיאלי. 2. איזה טווח תדרים נדרש? עד 4 גיגה-הרץ → BNC, SMA, סוג N - כולם זמינים; בחרו בהתאם לגודל ולדרישות החיבור. 4–18 גיגה-הרץ → SMA הוא סטנדרטי; סוג N מתאים להספק גבוה. 18–40 גיגה-הרץ → מחברים של 2.92 מ"מ (K) או 2.4 מ"מ. מעל 40 גיגה-הרץ → מחברים מדויקים של 1.85 מ"מ או 1.0 מ"מ; גיאומטריית שיגור המעגל המודפס הופכת קריטית. 3. מהם האילוצים המכניים? נגיש לקצה המעגל המודפס → מחבר קצה RF של PCB להרכבה בקצה הוא פתרון נקי. מועדף ל-SMT → מחבר SMA RF להרכבה על מעגל מודפס עם טביעת רגל שצוינה על ידי היצרן. הכבל חייב להיות גמיש במהלך השירות → בחר מחבר כבל עם ניהול רדיוס כיפוף מתאים; השתמש בקואקס גמיש המדורג לכפיפה דינמית (לא קשיח למחצה). חיצוני או רטט גבוה → SMA מסוג N או עם הברגה; הימנעו ממיקרו-מחברים הניתנים לחיבור בלחיצה. 4. כמה מחזורי הזדווגות? קבוע או חצי-קבוע (< 10 מחזורים) → סוגים סטנדרטיים של SMA, U.FL, וניתנים להרכבה בנפרד מקובלים. ניתן להחלפה במעבדה או בשטח (100–1000 מחזורים) → SMA, BNC; יש לוודא מחזורי חיבור מדורגים. מתקן בדיקה למחזורי בדיקה גבוהים → שקלו מחברים מסוג SMA מדויק או סדרות מחברים ייעודיות בעלות עמידות גבוהה. 5. מהו סוג הכבל? ודא שהקוטר החיצוני של הכבל וסוג הדיאלקטרי תואמים למפרט מחבר הכבל לפני ההזמנה. זוהי אחת משגיאות ההרכבה הנפוצות ביותר וגורמת למחברים שלא ניתן לסיים כראוי.

מהו מכלול כבלים לעסקים קטנים ובינוניים? מכלולי כבלים של SMB מורכבים מ מחברי SMB מחברים קואקסיאליים המסתיימים בכבלים קואקסיאליים המיועדים להעברת אותות בתדר רדיו (RF). SMB מייצג גרסה B של SubMiniature, סדרת מחברים קואקסיאליים הננעלים בלחיצה הידועה בגודלה הקומפקטי, בחיבור המהיר ובביצועים האמינים שלה עד כ-4 גיגה-הרץ (עם עיצובים מורחבים המגיעים גבוה יותר). מכלולים אלה נמצאים בשימוש נרחב באלקטרוניקה לרכב, מערכות GPS, טלקומוניקציה, ציוד בדיקה ויישומי RF אחרים בעלי שטח מוגבל. בניגוד למחברים עם הברגה כמו SMA, SMB משתמש במנגנון הצמדה למחזורי חיבור/ניתוק מהירים יותר, מה שהופך אותו לאידיאלי עבור יישומים הדורשים חיבור תכוף או חיבור עיוור. למי מדריך זה עוזר: מהנדסים שבוחרים או מרכיבים רכיבים לאבות טיפוס או ייצור, ומקבלי החלטות שבוחנים ספקים עבור פתרונות חיבור RF בנפח. זה פחות מתאים לתכנוני מיקרוגל בתדר גבוה במיוחד (>10 GHz) או לסביבות עם רעידות גבוהות ללא הקלה נוספת של מתחים. יסודות ומפרטים עיקריים של מחברי SMB מחברי SMB כוללים בדרך כלל עכבה של 50 Ω (קיימות גרסאות של 75 Ω לשימושי וידאו/שידור ספציפיים). ביצועים סטנדרטיים כוללים: טווח תדרים: DC עד 4 GHz דירוג מתח: בסביבות 335 וולט RMS מחזורי הזדווגות: מינימום 500 חיבור: Snap-on (לחיצה לחיבור, משיכה לניתוק) שימו לב שבקונבנציית SMB, לתקע (זכר) יש לעתים קרובות את פין השקע הנקבי, בעוד שלשקע יש את פין הזכר - פרט חשוב לתאימות. סוגי כבלים נפוצים המשודכים עם מחברי SMB כוללים אפשרויות גמישות המתאימות לניתוב צפוף: כבל RG316 SMBפופולרי בזכות איזון הגמישות, ההפסדים הנמוכים והעמידות בסביבות בטמפרטורה בינונית. 37 כבל SMBו כבל RG1.78 SMBגרסאות מיקרו-קואקס עדינות במיוחד עבור עיצובים בצפיפות גבוהה ובמקום מוגבל, כמו ניתוב אנטנת GPS פנימי. כבלים אלה שומרים על עכבה אופיינית של 50 Ω כאשר הם מסוכמים כראוי. תצורות ויישומים נפוצים של כבלים לעסקים קטנים ובינוניים כבל SMB זכר ל-SMB זכרחיבורים פשוטים להארכת נתיבי RF בין מודולים. כבל SMB נקבה ל-SMB זכרמשמש לעתים קרובות ככבל הארכה או מתאם. כבל SMB נקבה ל-SMB נקבהשימושי לחיבור ציוד בעל קצה זכר. כבל SMB לאנטנת GPS מכלולים נפוצים במיוחד במערכות רכב וניווט, שבהן העברת אות קומפקטית ואמינה מהאנטנה למקלט היא קריטית. גרסאות RG174/RG316 או 1.37 מ"מ מספקות את הגמישות הדרושה להתקנות ברכב. באלקטרוניקה לרכב, מכלולי SMB תומכים בחיבורי מידע ובידור, טלמטיקה וחיישנים, כאשר עמידות לרעידות וצורה קומפקטית חשובים. כיצד לבחור את מכלול הכבלים המתאים לעסקים קטנים ובינוניים שקול את גורמי ההחלטה הבאים: תקציב תדירות והפסדיםבדוק את אובדן ההחדרה של המכלול לאורך פס ההפעלה שלך. אורכים קצרים יותר וקטרים ​​גדולים יותר של כבלים (למשל, RG316 לעומת RG1.37) מפחיתים את הדעיכה. תנאים סביבתייםטווח טמפרטורות (-55°C עד +165°C טיפוסי), רעידות וחשיפה. יש להשתמש במעטפות בעלות הגנה כפולה או עמידות יותר במידת הצורך. אילוצים מכנייםרדיוס כיפוף, גמישות כבל וכיוון מחבר (ישר לעומת זווית ישרה). התאמת הספק ועכבהיש לוודא עקביות של 50 Ω מקצה לקצה כדי למזער השתקפויות (VSWR). נפח והתאמה אישיתעבור ייצור, יש להעריך את יכולות הספקים לאורכים מותאמים אישית, תיוג ובדיקות. טיפ לאימותבקשו נתוני VSWR, אובדן הכנסה ואובדן החזרה מהיצרן עבור התדר והאורך הספציפיים שלכם. ניתן לאמת רציפות בסיסית ועכבה באמצעות מנתח רשת וקטורי (VNA) או רפלקטומטר תחום-זמן (TDR) אם זמין. שיטות עבודה מומלצות להרכבת כבלים שלב אחר שלב לעסקים קטנים ובינוניים בדיקות טרום הרכבה: בחר כבל ומחבר תואמים (למשל, סוג לחיצה או הלחמה התואם ל-RG316 או RG1.37). אספו כלים: מכבש מדויק לכבלים, כלי לחיצה עם שבבים מתאימים, אקדח חום לצינורות כיווץ וקליפרים למדידות. עבדו בסביבה נקייה כדי למנוע זיהום. תהליך הרכבה טיפוסי של לחיצה (עבור מחברי SMB מסוג clamp/crimp נפוצים): החלק את צינור הצטמקות החום ואת טבעת ההידוק על הכבל. פשט את הכבל למידות שצוינו על ידי היצרן (מוליך מרכזי, דיאלקטרי, צמה - הימנע משריטות). גזרו או התרחבו את הצמה באופן שווה. הכנס לתוך המחבר, וודא שהמוליך המרכזי ומגע הקלוע יושבים כראוי. לחיצה של טבעת ההידוק באמצעות הכלי וסט החותכות המתאימים. יש למרוח מתכווץ בחום להקלה על מתיחה ובידוד. יש להקפיד תמיד על הוראות ההרכבה של יצרן המחבר הספציפי, מכיוון שהמידות משתנות מעט בהתאם לסוג הכבל (מקבילות RG316, RG178 וכו'). תוצאות צפויותחיבור מכני מאובטח ללא צמה חשופה או פערים דיאלקטריים, וביצועים חשמליים יציבים. אימותבצע בדיקה ויזואלית, בדיקת משיכה לאחיזה ובדיקות חשמליות (רציפות, התנגדות בידוד, VSWR אם קיים). אותות כשל נפוצים ואבחון: VSWR גבוה או אובדן אות: בדוק אם יש הסרת כבלים לא נכונה, לחיצה לקויה או נזק. חיבור לסירוגין: חוסר יישור או מגע לא מספק של הצמה - סיים מחדש. שליפה מכנית: כוח לחיצה לא מספיק או טבעת הידוק שגויה. השוואה בין סוגי כבלים פופולריים לעסקים קטנים ובינוניים סוג כבל נקודות חוזק הכי טוב שיקולים RG316 גמישות טובה, אובדן בינוני RF כללי, הרחבות GPS קוטר גדול יותר מאשר מיקרו-קואקס RG1.37 קומפקטי במיוחד, צפיפות גבוהה ניתוב פנימי מהלוח לאנטנה הפסד גבוה יותר לאורך ריצות ארוכות RG1.78 איזון בין גודל לביצועים רכב, חללים צרים דומה לגרסאות RG316 בחרו בהתאם לתקציב ההפסדים ולצורכי הניתוב שלכם. רצועות קצרות יותר מעדיפות כבלים קטנים יותר.

A מחבר ראש נקבה הוא מחבר PCB או כבל שהמגעים שלו הם שקעים חלולים - שנועדו לקבל את הפינים של פין זכר מחובר. זהו אחד מרכיבי החיבור הנפוצים ביותר באלקטרוניקה, שנמצא בכל מקום, החל ממגני ארדואינו ועד ללוחות בקרה תעשייתיים. מדריך זה מיועד ל: מתכנני PCB, מהנדסי מערכות משובצות ויצרנים שצריכים להבין, לבחור או להלחים נכון פין-תקעים. לא מכוסה: מחברי הספק לזרם גבוה, מחברי RF/קואקסיאליים, או הרכבת רתמות חוטים באמצעות כלי לחיצה - אלה נופלים מחוץ למשפחת כותרות הפינים הסטנדרטיות ויש להם קריטריוני בחירה נפרדים. מהי כותרת נקבה? פינת נקבה מורכבת משורה (או רשת) של מגעי שקע טעונים קפיציים המאוחסנים בגוף מבודד מפלסטיק. כל שקע בגודל מתאים לקליטת פין זכר סטנדרטי. המונח "נקבה" מתאר את גיאומטריית המגע הקולטן - מוספי הפין. אל תוך השקע - בהתאם לטרמינולוגיה הכללית של מחברים בתקן IEC 60050-151. שלושה פרמטרים שעליכם לאשר לפני הזמנת כל רכיב PCB עם ראש נקבה: גובה הצליל:מרחק ממרכז למרכז בין מגעים סמוכים. התקן העולמי לפסים לשימוש כללי הוא 54 מ"מ (0.1 אינץ ')2.00 מ"מ ו-1.27 מ"מ נפוצים בעיצובים קומפקטיים. ספירת פינים וספירת שורות:שורה אחת (1×N) או שורה כפולה (2×N). ציפוי מגע:ציפוי בדיל מתאים לרוב יישומי אותות/תדר נמוך; ציפוי זהב משפר את האמינות בחיבורים בעלי זרם נמוך או ספירת מחזורים גבוהה. סוגי כותרות נקבה בחירת סוג לא נכון היא טעות עיצוב נפוצה וניתנת למניעה. הטבלה שלהלן מכסה את סוגי ראשי החיבור הנקביים העיקריים הנמצאים בייצור ובבניית אב טיפוס: סוּג תְצוּרָה יישום טיפוסי שורה אחת (SIL) 1 שקעים N פריצות GPIO, מחברי קצה שורה כפולה (DIL) 2 שקעים N שקעי IC, קישורים צפופים בין לוח ללוח זווית נכונה יציאת המגעים ב-90° למעגל המודפס גישה מקצה הפאנל, מארזים בעלי פרופיל נמוך SMD (הרכבה משטחית) הלחמות למשטחי חימום פריסות בצפיפות גבוהה, הרכבה אוטומטית ניתן לערום / פרופיל נמוך גוף מבודד מורחב ערימת מגנים בסגנון ארדואינו דיור חוט-ללוח הדקים מחוברים ללוח רתמות כבלים, חיווט היקפי גובה הצליל והסוג הם משתנים בלתי תלויים - תמיד יש לאשר את שניהם מול גיליון הנתונים של ראש החיבור הזכרי שלכם לפני ביצוע הזמנה. למה משמש מחבר כותרת נקבה? מחברי ראש נקבה משרתים שלוש פונקציות עיקריות: הערמה מלוח ללוח.ראש נקבה על לוח בסיס מקבל ראש זכר על לוח בת, מה שמאפשר הרחבה מודולרית והפיכה. מערכת האקולוגית של מגן ארדואינו היא הדוגמה המוכרת ביותר לדפוס זה. ממשק בין מודול ללוח.מודולי חיישנים, מודולי תצוגה ומודולים אלחוטיים מגיעים בדרך כלל עם פין זכר. הלחמת פין נקבה על גבי לוח מודפס (PCB) מאפשרת לך להחליף מודולים ללא הסרת הלחמה - יתרון משמעותי במהלך בניית אב טיפוס ותחזוקה בשטח. חיבורי כבל ללוח.מחברי בית נקבה (בסגנון דופונט או תואמי JST) מסתיימים בכבלים מעופפים לחיבור ציוד היקפי. גישה זו נפוצה בייצור בנפח נמוך עד בינוני שבו כבלים מחוברים מפשטים את ההרכבה והתחזוקה. כותרת נקבה לעומת כותרת זכר תכונה כותרת נשית כותרת זכר גיאומטריית מגע שקע (מקבל פין) פין (מוכנס לשקע) מתכת חשופה כאשר היא לא מחוברת לא - מגעים שקועים כן - פינים חשופים סיכון קצר חשמלי כאשר לא מחובר תחתון עליון קלות עיבוד חוזר לְמַתֵן קל יותר (סיכות גלויות) תפקיד טיפוסי של PCB צד מקבל / צד חיבור צד המקור / תקע מוסכמה למיקום: אין כלל אוניברסלי המחייב איזה מין נכנס לאיזה לוח. נוהג הנדסי נפוץ הוא למקם את המחבר הנקבי (שקוע) בצד הנושא פס חשמל חי כאשר אינו מחובר, מכיוון שהגיאומטריה השקועה מפחיתה את הסיכון לקצר חשמלי מקרי. הפריסה המכנית הספציפית שלך ודרישות הבטיחות צריכות להוביל את ההחלטה הסופית - לא רק המוסכמה. כיצד לאמת את בחירת המיקום שלך: לפני סיום סידור הפריסה, בדקו האם המחבר הלא מחובר יהיה נגיש למשתמש או חשוף בתוך המארז. אם כן, המגע הנקבי השקוע מפחית - אך אינו מבטל - את סכנת הלם וקצר חשמלי. ודאו זאת מול תקן הבטיחות הרלוונטי של המוצר שלכם (למשל, IEC 60950-1 / IEC 62368-1 עבור ציוד IT ואוויליוויזיה). כיצד להלחים פיני ראש נקבה הליך זה חל על כותרות נקבה עם חור עובר על גבי מעגלים מודפסים FR4 סטנדרטייםגרסאות SMD דורשות הזרמה מבוקרת והן מחוץ לתחום זה. דרישות: מלחם מבוקר טמפרטורה (320–370 מעלות צלזיוס להלחמה עם עופרת; 340–380 מעלות צלזיוס להלחמה ללא עופרת SAC305) חוט הלחמה, קוטר 0.8–1.0 מ"מ שטף לא נקי או שטף עם ליבת רוזין PCB עם טביעת רגל נכונה (קוטר חור ~0.9-1.0 מ"מ עבור כותרות סטנדרטיות בפסיעה של 2.54 מ"מ) מחזיק PCB או ידיים עוזרות צעדים: התאמה יבשה תחילה.הכנס את ראש החיבור לתוך השטח ללא הלחמה. הוא אמור לשבת בצורה שטוחה ללא צורך בכוח. התאמה הדוקה מרמזת על גודל חור שגוי - עצור וודא את השטח לפני שתמשיך. הצמידו פין פינה אחד.יש למרוח כמות קטנה של חומר הלחמה על פין אחד בקצה תוך כדי החזקת ראש החיבור צמוד. פעולה זו מעגנת את מיקומם של הפינים הנותרים. בדוק את הניצב.בדקו מהצד ומחזית. חממו מחדש את חיבור החיבור והתאימו את החיבור אם הכותרת נוטה - זוהי נקודת התיקון הקלה האחרונה שלכם. הלחמו את הפינים הנותרים ברצף.הנח את קצה הברזל בצומת הפין/רפידה למשך כ-2 שניות, לאחר מכן הזן את חוט ההלחמה לתוך החיבור (לא על קצה הברזל). חיבור טוב הוא מבריק, חלק ויוצר פילה קעורה המרטיבה את הפין ואת טבעת הרפידה. בדוק כל מפרק.השתמשו בזכוכית מגדלת או במצלמת טלפון. פסלו חיבורים שהם: עמומים או גרגיריים (חיבור קר), מכווצים ללא הרטבת הרפידה (חום לא מספיק), או מגשרים לפין סמוך. שאריות שטף נקיותבהתאם לדרישות המוצר שלכם. פלוקס ללא ניקוי מקובל במכלולים רבים בהתאם להנחיות IPC-A-610, אך יש לאשר זאת עם מפרט האיכות שלכם. אותות כשל ומה הם מצביעים עליהם: חיבור לסירוגין לאחר הזדווגות:ככל הנראה חיבור קר - הזרמה חוזרת עם תוספת שטף ראש מוטה לאחר הלחמה מלאה:חיבור החיבור מקורר לפני בדיקת יישור - להסיר הלחמה, לנקות ולהפעיל מחדש משלב 2 גשרי הלחמה בין פינים:להסיר בעזרת פתיל הלחמה ושטף, לבדוק שוב תחת הגדלה כיצד לאמת: לאחר ההלחמה, השתמשו במולטימטר במצב רציפות כדי לוודא שכל פין מתחבר לרשת המיועדת לו. עבור יישומים עם מחזורי חיבור חוזרים (>50), בדיקת הכנסה/הסרה פונקציונלית קצרה בתנאי הפעלה יכולה לחשוף חיבורים מכניים שוליים לפני משלוח הכרטיס.

בעת עבודה עם מודולי בלוטות', משתמשים רבים מתמודדים עם תסכולים נפוצים: עוצמת אות חלשה, טווח שידור קצר וחדירה לקויה דרך קירות. זה מוביל לעתים קרובות לשאלה: האם מעבר לאנטנה טובה יותר יכול לשפר משמעותית את ביצועי הבלוטות'? התשובה היא כן - אבל רק אם תבחרו את הסוג הנכון. בחירת אנטנה לא נכונה עלולה לגרום לאיכות אות גרועה יותר, צריכת חשמל גבוהה יותר או אפילו נזק למודול שלכם. מדריך זה מכסה את סוגי אנטנות ה-Bluetooth העיקריים, השוואות ביצועים, קריטריוני בחירה, טיפים להתקנה ומכשולים נפוצים שיעזרו לכם לעשות את הבחירה הנכונה. 1. סוגים עיקריים של אנטנות בלוטות' ומאפייניהן בלוטות' פועל בתדר 2.4GHz. מבני אנטנה שונים מציעים יתרונות ייחודיים ופשרות. להלן הסוגים הנפוצים ביותר הזמינים כיום: תיקון אנטנהקומפקטי, זול וקל לשילוב. משמש לעתים קרובות כאנטנות קטנות מובנות או חיצוניות. אנטנה קרמיתאנטנות קרמיות זעירות בסגנון שבב, בדרך כלל מולחמות ישירות על גבי המעגל המודפס. גודלן הקטן ביותר אך הגבר נמוך יחסית. אנטנת ברווז גומיאנטנה חיצונית גמישה קלאסית. טווח הגבר אופייני נע בין 2-5dBi עם עלות-תמורה טובה. אנטנת PCBמודפס ישירות על לוח המעגלים. העלות הנמוכה ביותר אך רגיש מאוד להפרעות מרכיבים סמוכים. אנטנה לינארית / פיברגלסאנטנות חיצוניות בעלות הגבר גבוה, אידיאליות ליישומים הדורשים טווח ארוך יותר. 2. השוואת ביצועי אנטנת בלוטות' (עדכון 2026) הטבלה שלהלן מסכמת נתוני מוצר אמיתיים כדי לעזור לך להשוות במהירות: סוג האנטנה רווח אופייני גודל / התקנה טווח (שטח פתוח) טווח מחירים מקרי השימוש הטובים ביותר אנטנה קרמית 0-2dBi קטן במיוחד / מולחם 10-20 מטרים מאוד נמוך מכשירים לבישים, אוזניות, מכשירים קומפקטיים במיוחד תיקון אנטנה 1-3dBi קטן / מולחם 15-30 מטרים נמוך מכשירי בית חכם, IoT קטן אנטנת ברווז גומי 2-5dBi בינוני / SMA או IPEX 30-60 מטרים בינוני רוב מודולי הבלוטות' הכלליים אנטנת PCB 0-2.5dBi על הסיפון 10-25 מטרים הנמוך ביותר מוצרים רגישים לעלות, לטווח קצר פיברגלס / כוס יניקה 5-9dBi גדול יותר / חיצוני 60-150+ מטרים בינוני עד גבוה שערים תעשייתיים, תחנות בסיס קבועות הערותטווח התנועה בעולם האמיתי מושפע במידה רבה מהסביבה, מהספק המודול וממכשולים. הערכים לעיל הם לצורך התייחסות בתנאים אידיאליים. 3. כיצד לבחור את אנטנת הבלוטות' הנכונה? (מדריך לבחירה בן ארבעה שלבים) שלב 1: הגדר את הדרישות שלך עד כמה אתה צריך שהסיגנל יגיע? האם המכשיר קבוע או נייד? האם למכשיר יש מארז מתכת (שחוסם אותות)? מה התקציב שלך? שלב 2: בדיקת ממשק האנטנה של המודול שלך עיין בגיליון הנתונים של המודול כדי לזהות את סוג המחבר: IPEX/U.FL (הנפוץ ביותר במודולים קטנים) SMA (נפוץ במודולים גדולים יותר ובלוחות פיתוח) אין מחבר (רק אנטנה מובנית - קשה להחליף) שלב 3: התאמת סוג האנטנה לתרחיש שלך מכשירים לבישים ומכשירים ביתיים חכמים: בחר קרמיקהor תיקון אנטנה עבור גודל קטן וכוח נמוך. שערים ומכשירים קבועיםלך עם אנטנת ברווז גומי(2-5dBi). יישומים תעשייתיים או ארוכי טווח: בחר סיבי זכוכיתאו אנטנות כוס יניקה בעלות הגבר גבוה + כבלים בעלי הפסדים נמוכים. התקני מארז מתכתחובה להשתמש ב- אנטנה חיצוניתעם קו הזנה המועבר מחוץ למארז. שלב 4: שימו לב לעכבה ולאובדן תמיד בוחרים 50Ωאנטנות וכבלים. יש לשמור על אורך קו הזנה קצר ככל האפשר (באופן אידיאלי ≤ 0.5 מטר). כבלים ארוכים יותר גורמים לאובדן אות משמעותי. 4. מדריך שלב אחר שלב: התקנה או החלפה של אנטנת בלוטות' שלב 1: הכנת כלים וחומרים כבלי מתאם תואמים (IPEX ל-SMA וכו') קו הזנה בעל הפסדים נמוכים (מומלץ RG-174 או RG-316) רצועת יד אנטי-סטטית ומפתח מומנט שלב 2: הסר את האנטנה המקורית עבור SMA: פתחו את ההברגה נגד כיוון השעון. עבור IPEX: הרם בעדינות את התפס - לעולם אל תמשוך את הכבל ישירות. שלב 3: חבר את האנטנה החדשה לחץ על מחברי ה-IPEX עד שתשמע "קליק". הדקו בעדינות את מחברי ה-SMA (מומנט מומלץ: 5–8 ניוטון·ס"מ). השתמש במולטימטר כדי לבדוק רציפות וקצרים. שלב 4: אבטחה ואופטימיזציה של המיקום נתבו את הכבל בצורה מסודרת וקבעו אותו בעזרת אזיקונים. שמור על רדיוס כיפוף סביר (≥6.5 מ"מ עבור RG-174). מקם את האנטנה אנכית באזור פתוח, הרחק ממשטחי מתכת. 5. פתרון בעיות: בעיות נפוצות ופתרונות גיליון סיבה סבירה פתרון הסיגנל גרוע יותר לאחר החלפה אי התאמה בעכבה / כבל ארוך השתמש בכבל 50Ω מתאים ושמור עליו קצר שיפור טווח מועט או ללא שיפור כלל אנטנה בעלת הגבר נמוך / מיקום לקוי שדרגו ל-5dBi+ והניחו במקום פתוח ניתוקים תכופים מחבר רופף / רעידות חברו מחדש את המחבר ואבטחו את הכבל התחממות יתר או נזק של המודול אנטנה קצרה או התאמה לא נכונה כבה את החשמל מיד והחלף כבל חדירת קיר גרועה שימוש באנטנה קרמית בעלת הגבר נמוך מעבר ל-Rubber Duck או Patch חיצוניים 6. סיכום: כללים מרכזיים לבחירת אנטנות בלוטות' בעת בחירת אנטנת בלוטות', זכרו את הדברים הבאים שלושה עקרונות ליבה: תאימות תחילההתאם את המחבר ושמור על עכבה של 50Ω. תרחיש ראשוןהשתמשו באנטנות קרמיות/טלאיות קומפקטיות עבור מכשירים קטנים; בחרו Rubber Duck או אנטנות חיצוניות בעלות הגבר גבוה לטווח ארוך יותר. הפסד ראשוןצמצם את אורך קו ההזנה למינימום והשתמש בכבלים איכותיים בעלי הפסדים נמוכים. ההמלצה הכוללת הטובה ביותר: רוב המשתמשים → אנטנת ברווז גומי 2-5dBi(איזון אופטימלי בין ביצועים למחיר) צרכים ארוכי טווח → אנטנת פיברגלס או כוס יניקה 5-9dBiעם קו הזנה קצר למרחקים ארוכים במיוחד (מעל 80 מטרים), שקלו לשדרג ל- BLE 5.0 טווח ארוך מודול (PHY מקודד) בשילוב עם אנטנה בעלת הגבר גבוה.

מהו מחבר פין ראש? (תשובה מהירה) A מחבר ראש פינים הוא מחבר חשמלי בעל פרופיל נמוך המורכב ממערך של פיני מתכת המוחזקים בתוך מעטפת פלסטיק, המשמש ליצירת חיבורים חשמליים נשלפים או קבועים למחצה על גבי מעגל מודפס (PCB). זוהי אחת ממשפחות המחברים הנפוצות ביותר באלקטרוניקה - החל מפרויקטים תחביביים של ארדואינו ועד ללוחות בקרה תעשייתיים. למי מיועד המדריך הזה: מהנדסי אלקטרוניקה, מתכנני PCB וקניינים טכניים שצריכים לבחור את סוג ראש הפין, הגובה (pitch) וסגנון ההרכבה הנכונים עבור יישום ספציפי. מי צריך לחפש במקום אחר: אם אתם זקוקים לחיבורים בעלי זרם גבוה (מעל 5 אמפר לפין), תדר רדיו בתדר גבוה, או חיבורים עמידים בדרישות צבאיות, משפחות מחברים ייעודיות (כגון מחברים לרכב או קואקסיאליים) הן נקודות התחלה טובות יותר. מדוע מחברי פינים הם מרכיב עיקרי בתכנון PCB מחברי ראש פינים פותרים בעיה מהותית באלקטרוניקה: כיצד יוצרים ממשק חשמלי אמין וניתן לחיבור מחדש מבלי להלחים חוטים ישירות ללוח? יתרונותיהם ידועים היטב: מודולריות— ניתן לערום, להחליף או לבדוק לוחות באופן עצמאי. עלות נמוכה— גרסאות גובה פסיעה סטנדרטיות הן בין המחברים הזולים ביותר לכל מעגל. גמישות בעיצוב— זמין כמעט בכל מספר פינים, תצורת שורה וסגנון הרכבה. חיבור ללא כלים— שקע הנקבה (שקע ראש פין / ראש פין נקבה) מחליק על ראש הפין הזכר ללא כלים. מאפיינים אלה מסבירים מדוע פריסות PCB עם ראשי פינים מופיעות בלוחות פיתוח, מודולי חיישנים, כרטיסי ניהול צריכת חשמל וציוד היקפי לתקשורת כמעט בכל פלח אלקטרוניקה. סוגי כותרות פינים: סקירה מעשית הבנה סוגי כותרות פינים מונע את שגיאות התכנון הנפוצות ביותר. צירי הסיווג העיקריים הם ספירת שורות, כיוון ושיטת הרכבה. שורה אחת לעומת שורה כפולה כותרות בשורה אחתנושאים שורת פינים אחת. הם קומפקטיים ונפוצים עבור פריצות קלט/פלט פשוטות. כותרות דו-שוריות (דו-שורות)לשאת שני קווים מקבילים, מה שמכפיל את הצפיפות עבור אותה טביעת רגל של הלוח. בשימוש נרחב ב-JTAG, תכנות ISP ומחברים בין לוחות. שלוש שורות ומעלהקיימים אך פחות סטנדרטיים; יש לוודא את זמינות ה-socket לפני התחייבות לספירת שורות לא סטנדרטית. ישר (אנכי) לעומת זווית ישרה כותרות ישרותהרכבה בניצב לפני השטח של המעגל המודפס. הם הבחירה המוגדרת כברירת מחדל כאשר מחברים מחוברים מתקרבים מלמעלה של המעגל המודפס. כותרות בזווית ישרהיציאה במקביל למשטח המעגל המודפס - שימושי כאשר מחברים חייבים להתחבר בקצה הפאנל או כאשר המרווח האנכי מוגבל. ראש פינים חור-עובר לעומת ראש פינים SMD כותרות פינים חור-עוברעוברים דרך המעגל המודפס ומולחמים בצד הנגדי. הם מציעים שמירה מכנית מעולה והם הסטנדרט עבור רוב ייצור האבות-טיפוס והייצור בנפח בינוני. ראש פיני SMDגרסאות (להרכבה משטחית) יושבות בצד אחד של הלוח עם חוטי כנף-שחף או חוטי כיפוף-J. הן מבטלות את עלויות הקידוח ועובדות היטב בתכנונים בצפיפות גבוהה שבהם שיטת ההרכבה היא "פיק-אנד-פלייס" אוטומטית. ודאו את פרופיל הזרמה מחדש שלכם מול דירוג חומר המארז לפני השימוש - רוב המארזים הסטנדרטיים מדורגים למחזור הזרמה מחדש אחד בטמפרטורה של 260 מעלות צלזיוס או פחות לפי IPC/JEDEC J-STD-020. גדלי ומידות של ראשי פינים: המספרים החשובים גדלי כותרת פינים מוגדרים בעיקר על ידי פסיעה (מרווח פינים ממרכז למרכז), קוטר הפין, גובה הפין ומידות גוף המבודד.פיצ': המימד הקריטי ביותר גובה הצליל יישום משותף 1.00 מ"מ עיצובים קומפקטיים במיוחד של IoT ושל מכשירים לבישים 2.54 מ"מ (0.1 ב) הנפוץ ביותר; תואם ללוח ניסויים; ייצור ואב טיפוס כלליים 2.00 מ"מ מוצרי אלקטרוניקה קומפקטיים, מחשבים ניידים 1.27 מ"מ לוחות בצפיפות גבוהה, מודולים קטנים השמיים ראש פינים 2.54 מ"מ נותר ברירת המחדל בתעשייה. המרווח של 0.1 אינץ' שלו תואם ישירות ללוחות קדם סטנדרטיים ולמערכת אקולוגית עצומה של כבלים, שקעים ומגנים. אם לעיצוב שלך אין סיבה משכנעת לסטות, פסיעה של 2.54 מ"מ מפחיתה את הסיכון במיקור חוץ ואת שיעורי שגיאות ההרכבה. מידות ראש פינים מעבר לפסיעה קוטר פין:בדרך כלל 0.64 מ"מ מרובע (לפסיעה של 2.54 מ"מ). זה חייב להתאים לפתח המגע של השקע. גובה מבודד (מעל לוח המעגל המודפס):הסטנדרט הוא כ-2.54 מ"מ עבור הבסיס; הגובה הכולל המחובר משתנה בהתאם לאורך הפין (קצר: ~3 מ"מ חשוף; סטנדרטי: ~6 מ"מ; ארוך: ~11 מ"מ). ספירת פינים:1×2 עד 1×40 עבור שורה אחת; 2×2 עד 2×40 עבור שתי שורות הן התצורות הנפוצות ביותר במלאי. כיצד לאמת מידות: בצעו בדיקת גיליון הנתונים של היצרן מול תקני תבניות קרקע IPC-7251. רוב כלי ה-EDA (KiCad, Altium) כוללים ספריות טביעת רגל מאומתות - בדקו את מידות החצר ומשטח הנחושת מול שרטוט החלק שבחרתם לפני שליחה לייצור. פין ראש זכר לעומת פין ראש נקבה: יסודות זוגיות התנאים פין ראש זכר ו פין ראש נקבה (נקרא גם שקע ראש פין) מתארים את שני החצאים של זוג חיבור. פין ראש זכר:המארז מכיל פינים קשיחים הבולטים כלפי מעלה (או החוצה). זהו הרכיב המולחם ללוח המעגלים המודפס. שקע פין נקבה / שקע פין:מארז עם מגעי קפיץ פנימיים המקבלים את פיני הזכר. ניתן להלחים את החצי הנקבי למעגל מודפס שני (לצורך ערימה בין לוחות), לחבר אותו לקצוות חוטים (לחיבורי חוטים-לוח), או להשתמש בו במכלול כבל סרט IDC (בידוד-עקירה). כלל בחירת מפתח: יש לציין את כוח האחיזה של מגע הנקבה ולהתאים אותו למחזורי החיבור הצפויים. שקעי ראש פינים סטנדרטיים מדורגים בדרך כלל ל-30-100 מחזורי הכנסה/משיכה. אם היישום שלך דורש ניתוק תכוף (מודולים הניתנים לשירות בשטח, מתקני בדיקה), בדוק את דירוג מחזור החיבור בגיליון הנתונים ושקול גרסה בעלת דירוג מחזור גבוה יותר. כיצד לבחור את ראש הפין הנכון עבור עיצוב המעגל המודפס שלך תהליך בחירה מובנה מונע את תרחישי העיצוב מחדש היקרים ביותר. שלב 1 - הגדרת דרישות החשמל זרם מקסימלי לפין (ירידה של 50% מהערך המדורג עבור מרווח תרמי במארזים סגורים) מתח: רוב כותרות הפינים הסטנדרטיות מדורגות 250 וולט AC לכל היותר, אך יש לוודא זאת עבור הסדרה הספציפית שלך. סוג אות: דיגיטלי במהירות נמוכה, דיפרנציאל במהירות גבוהה, או אות חשמל בלבד שלב 2 - בחירת גובה הקרקע בהתבסס על צפיפות ומערכת אקולוגית ברירת מחדל ל 2.54 מ"מ אלא אם כן אילוצי צפיפות כופים פסיעה קטנה יותר. פסיעות קטנות יותר דורשות סבילות עדינות יותר למעגל המודפס והרכבה מדויקת יותר - יש להעריך את השלכות העלות והתפוקה מוקדם. שלב 3 - בחירת סגנון הרכבה השתמש דרך חורכאשר חוזק מכני חשוב (המחבר מחובר/לא מחובר לעתים קרובות, נתון לרעידות או מורכב ידנית). השתמש ראש פיני SMDכאשר עובי הלוח מוגבל, עלויות הקידוח משמעותיות, או נדרשת הרכבה מלאה של SMT לצורך עקביות בתהליך. שלב 4 - אישור ספירת פינים ותצורת שורות כותרות בעלות שורה אחת פשוטות יותר לניתוב; כותרות בעלות שתי שורות קומפקטיות יותר אך דורשות תכנון קפדני של ויה ועקיבה באזור הפריצה. עבור כותרות תכנות (JTAG, SWD, ISP), יש לפעול לפי נתוני הפינים המוגדרים על ידי ספק המיקרו-בקר כדי לשמור על תאימות הכבלים. שלב 5 - אימות זמינות שקע החיבור פינת פינים זכרית אינה יעילה ללא שקע נקבה תואם. יש לוודא ששקע פינת הפינים עבור הגובה, מספר השורות ומספר הפינים שבחרתם זמין ממקורות מרובים לפני סיום התכנון. זמינות של מקור יחיד מהווה סיכון בשרשרת האספקה. שלב 6 - סקירת דירוגים תרמיים וסביבתיים בתי אחסון סטנדרטיים הם בדרך כלל PA66 (ניילון) או LCP. PA66 מתאים לרוב היישומים; LCP מציע יציבות ממדית טובה יותר בטמפרטורות גבוהות ובמהלך הזרמה חוזרת של SMT. בדקו את טווח טמפרטורות ההפעלה בהתאם לסביבת היישום שלכם.

תשובה מרכזית: מתאם RF הוא רכיב חשמלי פסיבי המחבר מכנית וחשמלית שני מחברי RF מסוגים, מגדרים או גדלים שונים - ומאפשר רציפות אות על פני ממשקים לא תואמים מבלי לעצב מחדש את הכבל או המכשיר. אם אתם עובדים עם כבלים קואקסיאליים, ציוד בדיקה, אנטנות או מערכות אלחוטיות, הבנת מתאמי RF תחסוך לכם זמן, תפחית אובדן אות ותמנע טעויות תאימות יקרות. למי זה מיועד: מהנדסים, טכנאים וקונים בעלי ידע טכני שצריכים לחבר רכיבי RF בין תקני מחבר שונים. מאמר זה מניח היכרות בסיסית עם כבלים קואקסיאליים וסוגי מחברים. מי צריך לחפש במקום אחר: אם אתם צריכים להגביר, לסנן או להתנות אות RF - לא רק לגשר על אי התאמה מכנית - אתם צריכים רכיב פעיל (מגבר, מחליש או מסנן), לא מתאם. מהו מתאם RF? מתאם RF (נקרא גם מתאם מחבר RF או מתאם קואקסיאלי RF) הוא התקן צימוד קצר ופסיבי המחבר שני מחברים קואקסיאליים שלא היו מתחברים ישירות אחרת. הוא שומר על עכבת 50 Ω או 75 Ω של קו ההולכה, שומר על רציפות המיגון, ומביא להפסדי הכנסה מינימליים בלבד כאשר מוגדר כראוי. המונח מכסה משפחה רחבה: מתאמי המרת סוג— לחבר שני תקני מחבר שונים (למשל, SMA ל-BNC, N ל-SMA, TNC ל-MCX) מתאמים לשינוי מין— לחבר שני מחברים מאותו סוג אך ממין הפוך (מתאם RF מזכר לנקבה, או מתאמי "חבית") מתאמים בטור— לחבר שני מחברים מאותו סוג ומאותו מין (פחות נפוץ; משמש במערכות בדיקה) המשותף לכל מתאמי ה-RF הוא מבנה פנימי קואקסיאלי: פין או שקע מרכזי הנושא את האות, מוקף בדיאלקטרי, מוקף במוליך חיצוני וממשק מכני. זו הסיבה שהמונחים "מתאם קואקסיאלי RF" ו"מתאם RF" משמשים לעתים קרובות לסירוגין בקטלוגי מוצרים. כיצד האות עובר דרך מתאם המוליך המרכזי של המחבר הראשון מתחבר למוליך המרכזי של גוף המתאם, המתחבר באופן פנימי למוליך המרכזי של הממשק השני. המגן החיצוני רציף לאורך הגוף. החומר הדיאלקטרי (בדרך כלל PTFE) שומר על העכבה האופיינית. מבחינה חשמלית, מתאם מעוצב היטב נראה כמו אורך קצר מאוד של קו קואקסיאלי תואם - באופן אידיאלי בלתי נראה לאות. הביצועים יורדים כאשר: חריגה מתקרת התדר המדורגת של המתאם (אי רציפות עכבה הופכת משמעותית בתדרים גבוהים) הדיאלקטרי או הגיאומטריה נפגעים עקב בלאי מכני, מומנט יתר או זיהום שני מתאמים מוערמים בטור, מה שמגדיל את מדרגות העכבה סוגי מתאמי RF נפוצים ומקרי השימוש שלהם מתאם SMA ל-RF (SMA לתקנים אחרים) SMA (גרסה תת-מיניאטורית A) הוא אחד ממחברי ה-RF הנפוצים ביותר בתעשייה, מדורג בדרך כלל עד 18 גיגה-הרץ (סטנדרטי) או עד 26.5 גיגה-הרץ (דיוק). מתאם SMA ל-RF מגשר בדרך כלל בין SMA לממשקי N-type, BNC, TNC, MCX או MMCX. מקרי שימוש אופייניים: חיבור כבל בעל חיבור SMA מרדיו מוגדר תוכנה (SDR) ליציאת אנטנה מסוג N מדור קודם חיבור מכשירי מעבדה מבוססי SMA עם כבלי בדיקה בעלי חיבור BNC בניית אב טיפוס של מודולים אלחוטיים המשתמשים ב-MMCX על גבי המעגל המודפס לציוד שולחני מבוסס SMA טיפ לאימות: ודא שגבול התדר העליון של המתאם עולה על תדר האות הגבוה ביותר שלך בפער נוח (לפחות 20-30%). עבור עבודה בפס רחב או בתדר גבוה, בדוק את מפרט אובדן ההחזרה (VSWR), לא רק את תאימות סוג המחבר. מתאם RF BNC (מתאם RF BNC) מחברי BNC (Bayonet Neill-Concelman) מדורגים לתדר 4 גיגה-הרץ (סטנדרטי) ונמצאים בכל מקום ביישומי וידאו, פס בסיס ותדרים נמוכים יותר. מתאם RF BNC מופיע בדרך כלל ב: מערכי בדיקה ומדידה (אוסצילוסקופים, מחוללי אותות, מנתחי ספקטרום) תשתית שידור ומעגל סגור מדור קודם גישור ציוד בעל חיבור BNC למערכות SMA, N-type או TNC מכיוון שתקרת התדר של 4 גיגה-הרץ של BNC נמוכה יחסית, שימוש במתאם RF של BNC ביישום מיקרוגל יביא להשתקפות ואובדן משמעותיים מעבר למגבלה זו. זוהי טעות נפוצה (ראה סעיף תפיסות מוטעות להלן). מתאם אנטנת RF מתאם אנטנת RF זהה מבחינה פונקציונלית למתאם קואקסיאלי RF כללי, אך המונח משמש בדרך כלל בהקשר של התאמת מחבר האנטנה ליציאת הרדיו או המכשיר. תרחישים נפוצים כוללים: התאמת אנטנת רכב עם מחבר DIN או Motorola למכשיר עם יציאת SMA חיבור אנטנת Wi-Fi (RP-SMA) לציוד SMA סטנדרטי (הערה: RP-SMA משתמש בפין מרכזי הפוך - אלה הם לֹאניתן להחלפה עם SMA סטנדרטי ללא מתאם מתאים) גישור בין אנטנה חיצונית מסוג N למודול רדיו SMA פנימי הערה קריטית על RP-SMA לעומת SMA: אלה נראים דומים מבחינה ויזואלית אך אינם תואמים מכנית וחשמלית ללא מתאם אנטנת RF מתאים. דחיפה של מחבר RP-SMA ליציאת SMA סטנדרטית לא תיצור מגע חשמלי תקין ועלולה לגרום נזק לשני החלקים. מתאם RF זכר לנקבה מתאם RF זכר-לנקבה (הנקרא גם מתאם מחליף מגדר או מתאם חבית) מחבר שני מחברים מאותו סוג ששניהם מציגים את אותו המין. הצורה הנפוצה ביותר היא נקבה-לנקבה (חיבור שני כבלים בעלי סיומות זכר) או זכר-לזכר (חיבור שתי יציאות נקבה, פחות נפוץ). היכן שזה חשוב: במערכות בדיקה שבהן כבל מסתיים במין הלא נכון עבור המכשיר הנבדק; במצבים של הרכבה בפאנל שבהם יש צורך להאריך שקע מחיצה מבלי לחבר מחדש את הכבל. זְהִירוּת: כל מתאם בשרשרת אותות מוסיף אי-רציפות קטנה של עכבה ונקודת חיבור מכנית. בהתקנות בתדר גבוה או בעלות אמינות גבוהה, יש למזער את מספר המתאמים המוערמים. אם אתם זקוקים באופן קבוע לשינוי מין בנקודה ספציפית, שקלו לחבר מחדש את הכבל עם סוג המחבר הנכון. מתאם אות RF לעומת כבל מתאם RF שני מונחים אלה מתארים מוצרים קשורים אך שונים: מתאם אות RF כבל מתאם RF טופס גוף קומפקטי וקשיח; חיבור ישיר כבל קצר וגמיש עם שני מחברים שונים אורך אופייני כמעט אפס (אורך גוף בלבד) 15 ס"מ - 60 ס"מ בדרך כלל גמישות אין - המחברים חייבים להתיישר יכול לעקוף מכשולים מכניים פסד מינימלי (גוף בלבד) גבוה יותר (אורך הכבל מוסיף הנחתה) הכי טוב בשביל חיבור ישיר מפורט לפורט באותו פאנל או מדף יציאות לא מיושרות, הקלה במתח, זוויות לא מסודרות כבל מתאם RF (הנקרא גם צמה או מגשר) הוא הבחירה הנכונה כאשר שני יציאות אינן יכולות להתיישר פיזית עבור מתאם קשיח, או כאשר נדרשת הקלה מכנית של מתח כדי להגן על המחבר. מפרטים עיקריים שיש להעריך בעת בחירת מתאם RF בחירת מתאם לא נכון היא אחת הסיבות הנפוצות ביותר לירידה בלתי מוסברת באות במערכות RF. יש להעריך את הפרמטרים הבאים לפני הרכישה: 1. עכבה (50 Ω לעומת 75 Ω) רוב מערכות ה-RF פועלות ב-50 אוהם (תקשורת, ציוד בדיקה, אלחוטי) או ב-75 אוהם (וידאו שידורי, טלוויזיה בכבלים, CATV). שילוב של מתאם של 50 אוהם במערכת של 75 אוהם (או להיפך) יוצר אי התאמה בעכבה המשקפת את אנרגיית האות וגורמת לירידה ביחס גל עומד מתח (VSWR). כיצד לאמת: בדוק את מפרט העכבה של המתאם בגיליון הנתונים. אם גיליון הנתונים אינו מפרט עכבה, התייחס למתאם כלא מותאם לעבודה מדויקת. מדוד VSWR באמצעות מנתח רשת או גשר אובדן החזרה אם היישום קריטי. 2. טווח תדרים לכל סוג מחבר יש תדר מקסימלי שמיש הנקבע על ידי הגיאומטריה הפיזית שלו (ככל שהמחבר קטן יותר, כך תדר החיתוך בדרך כלל גבוה יותר). חוסר התאמה בין התדר המדורג של המתאם לתדר האות הוא גורם עיקרי לאובדן אות ולהשתקפויות. טווחי ייחוס (בקירוב, לפי IEEE 287 ותקני יצרן המחברים): מַחבֵּר מגבלת תדר משוערת סוג N 18 גיגה-הרץ (סטנדרטי) SMA 18 גיגה-הרץ (סטנדרטי) / 26.5 גיגה-הרץ (דיוק) TNC 11 GHz BNC 4 GHz MCX 6 GHz MMCX 6 GHz SMP (GPO) 40 GHz 3. הפסד הכנסה אובדן הכנסה הוא עוצמת האות שאובדת כשהיא עוברת דרך המתאם, מבוטא ב-dB. מתאם איכותי ומעוצב כראוי אמור לתרום פחות מ-0.2-0.3 dB של אובדן נוסף בתדרים הנמוכים בהרבה מהמגבלה המדורגת שלו. חריגה ממגבלת התדר או שימוש במתאם באיכות ירודה יכולים להגדיל זאת באופן דרמטי. כיצד לאמת: בקשו את גרף S21 (אובדן הכנסה) לעומת גרף התדר מגיליון הנתונים של היצרן, או מדדו אותו באמצעות מנתח רשת וקטורית (VNA) על פני פס ההפעלה שלכם. 4. טיפול בכוח למתאמים יש דירוגי הספק רציף מרביים (בדרך כלל מוגדרים בוואטים). חריגה מכך גורמת לחימום דיאלקטרי, קשת פוטנציאלית וכשל מחבר. זה משנה בעיקר בנתיבי שידור (תחנות בסיס, יציאות מגבר, מכ"ם). 5. עמידות מכנית (מחזורי חיבור) מתאמי RF מסחריים סטנדרטיים מדורגים בדרך כלל ל-500-1,000 מחזורי חיבור. מתאמי מדויקים (המשמשים בציוד בדיקה) עשויים להיות מדורגים ל-5,000+ מחזורים. בסביבות עם מחזורים גבוהים (בדיקה אוטומטית, שינוי תצורה תכוף), יש לציין בהתאם. כיצד להתקין ולבדוק מתאם RF בצורה נכונה התקנה לא נכונה היא גורם מוביל לכשל מוקדם של מחברים ולבעיות שלמות האות. בדיקה מהירה לפני הזדווגות: בדוק את שני המחברים לאיתור פינים מרכזיים כפופים, פסולת או קורוזיה אימות התאמה בין מין לסוג ודא שהתדר והעכבה המדורגים של המתאם תואמים למערכת צעדים: יישר את ממשקי המחברים - אין להכריח או להבריג אותם יחד. הדקו תחילה ידנית כדי לוודא חיבור חלק של הברגה הדקו את המומנט לערך שצוין על ידי היצרן באמצעות מפתח מומנט מכויל (ערכים נפוצים: SMA = 0.9 ניוטון מטר / 8 אינץ'-לבנה; סוג N = 1.36 ניוטון מטר / 12 אינץ'-לבנה; BNC = הידוק באצבעות רק עבור כידון) אין להפעיל יתר על המידה - פעולה זו תעוות את המגע המרכזי ואת הדיאלקטרי אימות לאחר ההתקנה: בדוק ויזואלית את יישור הפין המרכזי ואת הישיבה הצמודה מדוד VSWR או אובדן החזרה בתדר ההפעלה של המערכת אם הציוד מאפשר זאת. עבור קישורים קריטיים, יש למדוד את אובדן ההחדרה לפני ואחרי כדי לאשר שתרומת המתאם נמצאת במסגרת המפרט. אותות כשל: רצפת רעש או דעיכה גבוהה מהצפוי במערכת נשירת אות לסירוגין תחת רטט או שינוי טמפרטורה נזק נראה לעין: הברגות שחוקות, פין מרכזי מעוות, דיאלקטרי סדוק

An הרכבה כבל RF הוא קו תמסורת מוכן להתקנה: כבל קואקסיאלי אחד או יותר הנחתכים לאורך מוגדר ומסתיימים בכל קצה במחברי RF, המאפשרים לאותות תדר רדיו לנוע בין רכיבי המערכת עם עכבה מבוקרת, אובדן אות נמוך ומיגון אלקטרומגנטי יעיל. מדריך זה הוא עבור מהנדסי אלקטרוניקה, מעצבי חומרה, מהנדסי רכש וקניינים טכניים שצריכים להעריך, לציין או למצוא מכלולי כבלי RF עבור מערכות RF אלחוטיות, רכב או תעשייתיות. מדריך זה אינו מחליף סימולציית תקציב קישור RF ספציפית ליישום, בדיקות תאימות או הסמכה רגולטורית. עבור מערכות משדר מוסדרות, יש לאמת את בחירת מכלול הכבלים שלכם מול תקני EMC ופליטות RF הרלוונטיים בשוק היעד שלכם. למה ההרכבה חשובה יותר מהכבל לבדו מכלולי כבלי RF מטופלים לעתים קרובות כחלקים בסיסיים - מסודרים לפי אורך ותווית מחבר - אך מכלול שצוין בצורה שגויה פוגע בביצועי המערכת בדרכים שקשה לבודד במהלך פתרון בעיות. קחו בחשבון: כבל עם אובדן הכנסה של 3dB מבזבז מחצית מהספק האות הזמין לפני שהוא מגיע לאנטנה. בתדרים מעל 3GHz, אפילו עובי ציפוי המחבר, גיאומטריית המגע ורדיוס כיפוף הכבל משפיעים על הביצועים המדידים. המעבר בין המחבר לכבל הוא בדרך כלל נקודת השונות הגבוהה ביותר במכלול, וזה המקום שבו נובעות רוב בעיות האיכות. חמש ההחלטות שמדריך זה מכסה - מבנה כבל, עכבה אופיינית, ממשק מחבר, דירוג סביבתי וקריטריונים לאיכות הרכבה - כל אחת מהן מופנית לפרמטר RF ספציפי וניתן למדידה. שיטת האימות הרלוונטית כלולה בכל סעיף. מהו מכלול כבלים במערכות RF? מהו מכלול כבלים, בדיוק? בכל הקשר חשמלי, מכלול כבלים הוא כבל שעבר: גזור לאורך שצוין מוכן בכל קצה (מפושק, נוקה, מולחם או מקופל) מצויד במחברים, מה שהופך אותו להתקנה ללא צורך בשינוי בשטח במערכות RF, א תדר רדיו של הרכבת כבלים המוצר חייב להשיג שתי מטרות בו זמנית: אות שידור — להנחות אנרגיה אלקטרומגנטית מהמקור לעומס מכיל אות — למנוע מהכבל להקרין החוצה (ולגרום להפרעות EMI למערכות סמוכות) או לספוג הפרעות חיצוניות (להוסיף רעש) שתי המטרות מושגות על ידי המבנה הקואקסיאלי המתואר בסעיף הבא. אנטומיה של מכלול כבל קואקסיאלי RF טיפוסי: רכיב תפקיד מנצח מרכז נושא את זרם אות ה-RF מבודד דיאלקטרי שומר על מרווח מוליכים מדויק; שולט בעכבה מוליך חיצוני (צמה או נייר כסף) מספק את נתיב זרם החזרה ומיגון EM ז'ָקֵט הגנה מכנית וסביבתית מחברים (×1 או ×2) ממשק עם יציאות מערכת; יש לשמור על רציפות עכבה במעבר התקנים הרלוונטיים כוללים את IEC 61169 (מידות וביצועים של מחבר RF), MIL-DTL-17 (מפרטי כבלים קואקסיאליים של צבא ארה"ב) ו-IEC 62153 (שיטות מדידה של כבלי RF). אלה מגדירים את הסבולות המימדיות, מגבלות אובדן ההחדרה ונהלי הבדיקה שאליהם מתייחסים ספקים מוסמכים. כיצד פועל כבל RF: התפשטות אותות במבנה קואקסיאלי הבנה איך כבל RF עובד ברמה המבנית מאפשר לך לחזות היכן מתרחשות בעיות ואילו נתוני בדיקה לבקש. עקרון הקואקסיאלי בכבל קואקסיאלי, השדה האלקטרומגנטי הנושא את אות ה-RF קיים כולו באזור הדיאלקטרי שבין המוליך המרכזי למוליך החיצוני. המוליך החיצוני משמש גם כנתיב זרם החזרה וגם כמגן פאראדיי - האות הוא עצמאי מבחינה גיאומטרית, ולכן כבלים קואקסיאליים מצליחים יותר מקווים פתוחים להעברת אותות RF בסביבות צפופות הפרעות. עכבה אופיינית (Z₀) העכבה נקבעת על ידי הגיאומטריה והחומר הדיאלקטרי - במיוחד על ידי היחס בין קוטר המוליך לבין הקבוע הדיאלקטרי (εr) של המבודד: Z₀ = (138 / √εr) × log₁₀(D/d) כאשר D = הקוטר הפנימי של המוליך החיצוני, d = הקוטר החיצוני של המוליך המרכזי. כמעט כל מערכות תקשורת ה-RF מתוכננות עבור 50 Ω עכבה. מערכות שידור וידאו וטלוויזיה בכבלים משתמשות ב-75 Ω. אם העכבה של מכלול כבל אינה תואמת את העכבה של המערכת בשני הקצוות, מתרחשים החזרי אות - הנמדדים כ-VSWR (יחס גל עומד מתח). VSWR של 1.0:1 הוא אידיאלי. ערכים מעל 2.0:1 מצביעים על אי התאמה משמעותית מספיק כדי להשפיע על ביצועי הקישור. כיצד לאמת: מנתח רשת וקטורית (VNA) מודד את S11 (הפסדי החזרה) וגוזר את VSWR ישירות. לצורך אימות רכש, שאלו את הספק שלכם האם מכלולי הכבלים נבדקו ב-100% ובקשו דוחות בדיקה לדוגמה המציגים את VSWR על פני פס ההפעלה שלכם, לא בתדר יחיד. הנחתת אות (אובדן הכנסה) כל כבל מאבד אות כלשהו עקב הפסדים התנגדותיים במוליכים ובבליעה דיאלקטרית. הדעיכה עולה עם: תדר גבוה יותר (הפסדי מוליך משתנים בקירוב עם √frequency) אורך פיזי ארוך יותר קוטר כבל קטן יותר קבוע דיאלקטרי גבוה יותר (פוליאתילן מוצק בעל הפסדים גבוהים יותר מאשר PTFE מוקצף או מרווח באוויר) כיצד לאמת: בקשו את עקומת ההנחתה (dB לכל 100 רגל או dB למטר) על פני טווח תדרי ההפעלה המלא שלכם. השתמשו בה כדי לחשב את אובדן ההכנסה הכולל עבור רצף הכבלים שלכם. גיליונות נתונים של תדר יחיד אינם מספיקים עבור מערכות רחבות פס. מגבלות תדר לכל כבל קואקסיאלי יש תדר פעולה מקסימלי שמעליו מופיעים מצבי התפשטות מסדר גבוה יותר ושלמות האות יורדת. ניתוק זה נקבע על ידי הקוטר הדיאלקטרי. כבלים דקים המשמשים עם מחברי IPEX/MHF (קוטר חיצוני של 1.13 מ"מ בערך) מדורגים בדרך כלל ל-6 גיגה-הרץ. כבלים בפורמט גדול יותר (שווה ערך ל-RG-8, LMR-400) עשויים להיות מדורגים ל-2-3 גיגה-הרץ אך מציעים הנחתה נמוכה משמעותית בטווח זה. סוגי מחברים: SMA, IPEX, FAKRA, N-Type, DIN ו-MCX המחבר הוא הרכיב הפגיע ביותר מבחינה מכנית בכל מכלול כבל RF, והוא מגדיר את טווח התדרים, עמידות החיבור ותאימות המערכת. SMA (גרסת SubMiniature A) השמיים מכלול כבלי RF SMA הוא בחירת הייחוס עבור יישומי מעבדה, מיקרוגל ויישומי RF כלליים. מחברי SMA פועלים עד 18 גיגה-הרץ (גרסאות מדויקות עד 26.5 גיגה-הרץ), משתמשים בצימוד הברגה לחיבור מאובטח, ומסומנים ב-50 אוהם. לשימוש: יציאות ציוד בדיקה, מסננים, מגברים, מחברי RF של PCB, עמדות בדיקה לאנטנה מחזור חיי ההזדווגות: בדרך כלל 500+ מחזורים לפי תקני צמת כבלים IPC/WHMA-A-620 הימנעו מ: יישומי חיבור מהיר ללא כלים; סביבות רכב ללא חומרה נוספת לשמירת רעידות הערה: מחברי RP-SMA (Reverse Poority SMA) נראים זהים למחברי SMA סטנדרטיים אך הפין המרכזי והשקע הפוכים. הם מתחברים מכנית אך אינם מעבירים אות. בדקו את מספר החלק במפורש אם הציוד שלכם משתמש ב-RP-SMA (נפוץ בנתבי Wi-Fi צרכניים). IPEX / MHF (תואם ל-U.FL) השמיים הרכבת כבלים IPEX משתמש במחבר מיקרו להרכבה משטחית עם חיבור Snap-on - ממשק ה-RF הדומיננטי ברמת הלוח בסמארטפונים, מודולי Wi-Fi למחשבים ניידים ומודולי IoT משובצים שבהם שטח המעגל המודפס הוא המגבלה העיקרית. דירוג תדרים: IPEX MHF1 עד 6 גיגה-הרץ; גרסאות MHF4 עד 10 גיגה-הרץ מחזור חיי ההזדווגות: כ-30 מחזורים - נחשבים כחיבור בזמן תכנון, לא כחיבור הניתן לשירות בשטח לשימוש: ניתוב ממעגל מודפס לאנטנה באלקטרוניקה צרכנית ותעשייתית קומפקטית שלוש תצורות צמה נפוצות: תְצוּרָה בקשה מכלול כבל IPEX ל-SMA מחבר יציאת IPEX ברמת הלוח ליציאת בדיקה SMA או אנטנה להרכבה בפאנל מכלול כבלים IPEX ל-IPEX מנתב אות בין שני יציאות IPEX ברמת הלוח בתוך אותו מארז IPEX להלחמת כבל RF סיום חוט חשוף להלחמה ישירה לפד PCB כאשר אין טביעת רגל של מחבר חיבור זמינה FAKRA (מחבר RF לרכב DIN 72594-1) השמיים הרכבת כבלים של FAKRA הוא מחבר RF ברמת רכב המוגדר על ידי תקן DIN 72594-1. מארזים מקודדי צבע ומפתחות מונעים חיבור שגוי - חיוני בקווי הרכבה של רכבים שבהם חיבורי אנטנות GPS, AM/FM, DAB, סלולר ו-V2X מנותבים בו זמנית. לשימוש: הזנות אנטנות לרכב - GPS, DAB/AM/FM, סלולר (4G/5G), V2X, חיבורי מכ"ם ADAS יתרון מרכזי: קידוד חיובי מונע חיווט שגוי ללא קשר לרמת תשומת הלב של המפעיל; גרסאות אטומות מדורגות לסביבות מתחת למכסה המנוע תדירות: מדורג לכ-3 גיגה-הרץ עבור FAKRA סטנדרטי; גרסאות FAKRA Mini (HSD) תומכות ביישומי רכב בעלי קצב נתונים גבוה יותר Common הרכבת כבלי RF לרכב תצורות באמצעות FAKRA: תְצוּרָה שימוש אופייני הרכבת כבלים FAKRA ל-FAKRA חיבור הארכת אנטנה או רתמת גוף למודול בתוך הרכב מכלול כבלים IPEX ל-FAKRA ממשק מודול ברמת הלוח לממשק רתמת אנטנת הרכב מכלול כבלים BNC ל-IPEX משולחן פיתוח למודול קומפקטי לרכב; BNC נפוץ במחוללי אותות ובמנתחי ספקטרום סוג N השמיים מכלול כבל RF מסוג N משתמש במחבר בגודל בינוני עם הברגה, המדורג עד 11 גיגה-הרץ (18 גיגה-הרץ עבור גרסאות מדויקות). שטח המגע הגדול יותר שלו תומך ברמות הספק גבוהות יותר מאשר SMA, והמבנה המכני שלו עומד בסביבות חיצוניות ותעשייתיות. לשימוש: קווי הזנה לתחנות בסיס, תושבות אנטנה חיצוניות, מגברי RF בעלי הספק גבוה, ציוד קרקעי לווייני טיפול בכוח: גבוה משמעותית מ-SMA בתדרים מקבילים אזהרה קריטית: מחברים של 50 Ω ו-75 Ω N כמעט זהים מבחינה ממדית אך אינם תואמים חשמלית. יש לוודא את ייעוד העכבה משני הצדדים לפני החיבור. DIN 7-16 השמיים מכלול כבלי DIN RF משתמש במחבר DIN 7-16 (ה-4.3/10 המודרני הוא גרסה קומפקטית), ממשק בפורמט גדול שנמצא בתחנות בסיס סלולריות ובמערכות אנטנה מבוזרות (DAS). לשימוש: חיבורי תחנות בסיס בעלות הספק גבוה, צמתי DAS, מגברים המותקנים על מגדל מאפיין מפתח: עיוות אינטרמודולציה פסיבי (PIM) נמוך במיוחד, שהוא קריטי במערכות סלולריות מרובות נושאות שבהן תוצרי אינטרמודולציה נופלים בתוך תחומי הקליטה SMA ל-MCX מכלול כבלים SMA ל-MCX מתאים את ה-SMA למחבר MCX הקומפקטי והניתן לחיבור בלחיצה, המשמש במקלטי GPS, מודולי RF קומפקטיים ויחידות טלמטיקה לרכב. MCX מדורג ל-6 גיגה-הרץ ומשתמש באותה עכבה של 50 אוהם. כיצד לבחור את מכלול כבל ה-RF הנכון עברו על שלבים אלה לפי הסדר. כל אחד מהם מצמצם את האפשרויות האפשריות שלכם. שלב 1 - הגדרת טווח תדרים ותקציב הפסדים זהה את תדר ההפעלה הגבוה ביותר במערכת שלך ואת אובדן ההחדרה המרבי המותר עבור רצף הכבל. בתדר היעד שלך, השתמש בטבלת ההנחתה שפורסמה על ידי היצרן כדי לחשב האם סוג כבל נתון עומד בתקציב ההפסדים שלך לאורך הנדרש. עבור רצועות ארוכות מ-1-2 מטרים מעל 2 גיגה-הרץ, הערך מכלול כבל RF עם הפסדים נמוכים באמצעות כבלים דיאלקטריים מקצף או PTFE במרווחי אוויר - אלה יכולים להציע הנחתה נמוכה פי 2-5 למטר בהשוואה לכבלים סטנדרטיים מ-PE מוצק באותו קוטר חיצוני. כיצד לאמת: בקשו נתוני הנחתה על פני כל תחום ההפעלה שלכם, לא נתון של תדר יחיד. עבור ריצה המותקנת בשטח, מדדו את אובדן ההכנסה מקצה לקצה באמצעות מקור ומד הספק מכוילים או VNA לאחר ההתקנה. שלב 2 - אישור עכבה משני הצדדים ודא שעכבת הכבל תואמת את שני יציאות הממשק. 50 Ω לתקשורת RF; 75 Ω לשידור/CATV. עכבה לא תואמת יוצרת השתקפויות שמגדילות את VSWR ומפחיתות את העברת האות האפקטיבית ללא קשר לטיב הכבל עצמו. שלב 3 - בחירת ממשק מחבר התאם את המחברים ליציאות הציוד שלך באמצעות ההפניה למחבר לעיל. אם עליך לגשר בין שתי משפחות מחברים שונות, השתמש בכבל מתאם יחיד במקום לערום מתאמים מכניים - כל ממשק מתאם למתאם מהווה נקודת אובדן וכשל מכני נוספים. שלב 4 - ציון תנאי הסביבה סביבה בחירת כבל/מחבר מעבדה מקורה מעיל PVC סטנדרטי; SMA, BNC או MCX חשוף בחוץ מעיל עמיד בפני קרינת UV; אטום מסוג N או SMA עמיד בפני מזג אוויר; סרט התמזגות עצמית או מגפיים עמידים בפני מזג אוויר על חיבורי השטח כלי רכב FAKRA או FAKRA Mini; טמפרטורת פעולה בדרך כלל −40°C עד +85°C ומעלה; סיום לחיצה עמיד בפני רעידות RF בהספק גבוה סוג N או DIN 7-16; יש לאשר את עקומת הפחתת ההספק לעומת התדר לפני ציון שלב 5 - בדיקת איכות ההרכבה לפני קבלת המוצר לפני קבלת מכלולי כבלי RF בכמות ייצור מכל ספק: בקשת נתוני בדיקה חשמליים של 100% (אובדן החזרה הסחף ואובדן הכנסה) - לא בדיקות מדגם אצווה אשר את מפרט ציפוי המחבר: מגעים מצופים זהב שומרים על התנגדות מגע לאורך מחזורי חיבור ועמידים בפני קורוזיה סקירת מפרט VSWR על פני כל תחום הפעולה עבור יישומים קריטיים לבטיחות או יישומים הנדרשים להסמכה, יש לבקש תעודת תאימות (CoC) ומעקב אחר אצווה של חומרי גלם. מכלול כבלי אנטנה: קו ההזנה כאלמנט מערכתי השמיים מכלול כבל האנטנה — קו ההזנה המחבר אנטנה למקלט או משדר — הוא אחד המיקומים הקריטיים ביותר מבחינת ביצועים בכל מערכת RF. כל דציבל שאבד בקו ההזנה מגביר את עוצמת השידור הנדרשת או פוגע ברגישות המקלט. עקרונות עבור קווי הזנה של אנטנות: מזער את אורך הכבל בכל מקום בו גיאומטריית ההתקנה מאפשרת זאת. במערכות קריטיות לקליטה, יש להתקין מגבר בעל רעש נמוך (LNA) קרוב ככל האפשר לאנטנה, לפני העברת הכבל, ולא בקצה המקלט. אטום את כל החיבורים החיצוניים. חדירת לחות בחיבור מסוג N או FAKRA שאינו אטום כראוי גורמת לקורוזיה גלוונית בממשק המגע. העלייה באובדן ההחדרה הנובעת מכך היא הדרגתית, קשה להבחין בה ללא מדידות בסיסיות, ומשמעותית לאורך חודשים עד שנים של חשיפה חיצונית. אשר את דירוג ההספק בתדר ההפעלה. קיבולת ההספק של כבלים קואקסיאליים פוחתת עם התדר. אותו כבל בעל דירוג של 100 וואט ב-30 מגהרץ עשוי להיות מדורג של 20 וואט ב-3 גיגה-הרץ. יש לבדוק תמיד את עקומת ההפחתה בתדר הנושא, לא רק את נתון ההספק השיא.

תשובה מרכזית: מחבר RF הוא ממשק אלקטרומכני מדויק המעביר אותות תדר רדיו בין כבלים, מעגלים מודפסים (PCB) ואנטנות עם עכבה מבוקרת ואובדן אות מינימלי. בחירת הסוג הלא נכון - או הסוג הנכון אך עם עכבה לא תואמת - גורמת להשתקפויות, אובדן הכנסה וכשלים ברמת המערכת שקשה לאתר לאחר ההרכבה. למי מיועד המדריך הזה: מהנדסי אלקטרוניקה, מתכנני מערכות RF וצוותי רכש טכני שצריכים לציין, להעריך או להשוות מחברי RF עבור פרויקט. אם אתם חדשים לחלוטין במושגי RF, ייתכן שתרצו לסקור תחילה את תורת קווי התמסורת הבסיסית; אם אתם כבר מגדירים מחברים מדי יום, מדריך זה מציע מסגרת החלטה מאוחדת ורשימת בדיקה של שגיאות המפרט הנפוצות ביותר. מי המדריך הזה לֹא עבור: אנשים המחפשים אך ורק הדרכה להתקנה ברמת צרכן; משפחות המחברים המכוסות כאן מכוונות להקשרים של הנדסת RF/מיקרוגל. מהו מחבר RF ומדוע עכבה מבוקרת חשובה מחבר RF אינו סתם תקע ושקע. בתדרי רדיו - בדרך כלל מכמה מגה-הרץ ועד עשרות גיגה-הרץ - אורכי הגל של האות מתקצרים יחסית למידות הפיזיות של המעגל. כל אי-רציפות בנתיב השידור (מחבר עם גיאומטריה שגויה, עכבה לא תואמת, פער אוויר כתוצאה מבלאי מכני) יוצרת החזרה. החזרה זו נעה חזרה למקור, מפחיתה את ההספק המסופק ויכולה לעוות את האות. היחס בין ההספק המוחזר להספק הפוגע מכמת כיחס גל עומד מתח (VSWR) או, באופן שווה, כהפסד החזרה ב-dB. עכבת מחבר RF הוא המפרט המשמעותי ביותר. שני ערכי העכבה הסטנדרטיים הם: 50 Ω – התקן הדומיננטי לעבודות RF ומיקרוגל: ציוד בדיקה, אנטנות, תשתית סלולרית, Wi-Fi, מכ"ם ומכשור מעבדתי. ערך 50 Ω מייצג פשרה היסטורית בין הפסד מינימלי (~77 Ω עבור קואקסיאלי אוויר-דיאלקטרי) לבין טיפול בהספק מקסימלי (~30 Ω), והוא מקודד ב-IEC 61169 ובתקנים קשורים. 75 Ω – תקן לשידורי וידאו, טלוויזיה בכבלים (CATV) והפצת לוויין, כאשר יחס אות לרעש בכבלים ארוכים מקבל עדיפות על פני אספקת חשמל. ערבוב מחברים של 50 Ω ו-75 Ω באותו נתיב אות הוא טעות שכיחה ויקרה – מפורטת בהמשך במסגרת הבחירה להלן. כיצד לוודא תאימות עכבה: מנתח רשת וקטורי (VNA) המודד את S11 (אובדן החזרה) בממשק המחבר הוא השיטה האולטימטיבית. אובדן החזרה טוב מ-20 dB- (VSWR < 1.22:1) על פני פס ההפעלה שלך הוא סף מקובל בדרך כלל עבור מחברים בעלי החזרה נמוכה, אם כי תקציב המערכת שלך עשוי להיות מצומצם יותר. רפלקטומטריית תחום זמן (TDR) יכולה גם לאתר אי-רציפות עכבה למחבר או מקטע כבל ספציפי. אם אין לך גישה למעבדה, גיליון הנתונים שפורסם של המחבר - לאחר בדיקה מול מפרטי תת-חלקי סדרת IEC 61169 - הוא נתיב האימות המתאים. סוגי מחברי RF: סקירה מעשית הטבלה שלהלן מסכמת את משפחות המחברים המכוסות במדריך זה. דירוגי תדרים הם ערכים מקסימליים אופייניים לגוף מחבר סטנדרטי; גרסאות מדויקות של אותו ממשק יכולות לפעמים לחרוג מערכים אלה. יש לוודא תמיד מול גיליון הנתונים של החלק הספציפי. מַחבֵּר עכבה תדר מקסימלי טיפוסי מצמד מקרה שימוש ראשוני SMA 50 Ω 18 גיגה-הרץ (סטנדרטי); עד 26.5 גיגה-הרץ (דיוק) הברגה (5/16-32 UNS) מכשירי מעבדה, Wi-Fi, מודולי LTE, PCB BNC 50 אוהם / 75 אוהם ~4 גיגה-הרץ כידון (רבע סיבוב) ציוד בדיקה, וידאו, תקשורת מדור קודם סוג N 50 אוהם / 75 אוהם ~11–18 גיגה-הרץ הברגה אנטנות חיצוניות, תחנות בסיס, אנטנות בעלות הספק גבוה TNC 50 Ω ~12 גיגה-הרץ הברגה RF נייד/נייד, רטט בינוני MCX / MMMX 50 Ω ~6 גיגה-הרץ מיקרו עם הברגה / הצמדה GPS, מודולים אלחוטיים קומפקטיים, PCB אוניברסיטת פלורידה (IPEX) 50 Ω ~6 גיגה-הרץ התקנה בכרטיס (Snap-on) מוצרי אלקטרוניקה, האינטרנט של הדברים, Wi-Fi למחשבים ניידים טבלת סוגי מחברי rf זו משקפת את המיקום הכללי בתעשייה; גיליונות נתונים ספציפיים מיצרני מחברים מסדירים את מפרטי החיבור. מחבר RF SMA גרסת תת-מיניאטורה A (SMAמחבר ) הוא סוס העבודה של תעשיית ה-RF והמיקרוגל. קוטר המגע הפנימי שלו של 3.5 מ"מ ומנגנון הצימוד המושחל מספקים חיבור אמין וחוזר עד כ-18 גיגה-הרץ עבור גרסאות סטנדרטיות - ועד 26.5 גיגה-הרץ עבור גרסאות SMA מדויקות ששומרים על סבילות מכניות הדוקות יותר. מאפיינים מרכזיים: עכבה של 50 Ω; דיאלקטרי PTFE הוא סטנדרטי מומנט מדורג: בדרך כלל 0.45–0.56 ניוטון מטר (4–5 אינץ'-ליברה) עבור אום החיבור - הידוק יתר הוא גורם מוביל לכשלים בשטח זמין בתצורות הרכבה בקצה, השקה בקצה, הרכבה משטחית וחור עובר עבור PCB מחבר RFהשתלבות SMA קוטביות הפוכה (RP-SMA) משתמש במוסכמה של פין מרכזי הפוך והוא לֹאניתן לפעולה הדדית עם SMA סטנדרטי; אישור קוטביות בעת הרכש הוא שלב קריטי מתי לבחור SMA: כל יישום הפועל מתחת ל-18 גיגה-הרץ הדורש ממשק הברגה קומפקטי ובעל מקורות נרחבים. המערכת האקולוגית של SMA - כבלים, מתאמים, מנחתים, תקני כיול - היא הבוגרת ביותר בתעשייה. מתי כדאי לחפש במקום אחר: מעל 18 גיגה-הרץ, יש לשקול מחבר 2.92 מ"מ (K) או 2.4 מ"מ, אשר תואמים לאחור עם SMA מבחינה מכנית אך שומרים על מפרט מלא לתדרים גבוהים יותר. מחבר RF BNC הכידון ניל-קונסלמן (BNCמחבר ) מאופיין במנגנון נעילת כידון רבע סיבוב, מה שהופך אותו למהיר לחיבור וניתוק. גבול התדר העליון המעשי שלו הוא כ-4 גיגה-הרץ עבור גרסת 50 אוהם. מאפיינים מרכזיים: זמין בגרסאות 50 Ω (RF/בדיקה כללית) ו-75 Ω (וידאו/שידור) הממשק הפיזי זהה מבחינה ממדית בין גרסאות 50 אוהם ו-75 אוהם - הן יתחברו - אך חוסר ההתאמה בעכבה פוגע בביצועים, במיוחד מעל ~1 גיגה-הרץ. בשימוש נרחב בכניסות אוסצילוסקופ, גנרטורי אותות, ציוד וידאו ומערכות בדיקה RF מדור קודם גבול התדר התחתון הוא DC, מה שהופך את BNC למתאים לאותות פס בסיס וגם לאותות RF מתי לבחור BNC: מערכי בדיקה ומדידה בהם נדרש מחזורי חיבור מהירים, פיזור אותות וידאו (גרסת 75 Ω), וכל יישום מתחת ל-1 גיגה-הרץ שבו נוחות הכידון עולה על מגבלות הגודל והתדר. מחבר RF מסוג N השמיים סוג N מחבר זה תוכנן עבור סביבות חיצוניות וסביבות בעלות הספק גבוה תובעניות יותר בהשוואה ל-SMA או BNC. גודלו הגדול יותר מספק ביצועים חזקים במקומות בהם מחברים קטנים יותר לא יהיו מתאימים. מאפיינים מרכזיים: איטום מזג האוויר:החיבור ההברגה והממשק האטום הופכים את סוג N למתאים להתקנות אנטנה חיצוניות וציוד תחנות בסיס טיפול בהספק גבוה יותר:בדרך כלל כמה מאות וואט ברציפות בתדרים נמוכים יותר, לעומת עשרות וואט עבור SMA טווח תדרים:סטנדרטי 50 Ω סוג N עד ~11 GHz; גרסאות מדויקות עד ~18 GHz קיימות גרסאות של 75 אוהם עבור תשתית CATV, אך גרסת ה-50 אוהם מייצגת את הרוב בהנדסת RF/מיקרוגל. מתי לבחור סוג N: הזנות אנטנות חיצוניות, כבלי תחנות בסיס סלולריות, יציאות מגברי הספק גבוה, וכל מקום שבו המחבר חייב לשרוד חשיפה סביבתית או לחץ מכני במשך שנים של שירות. מחבר RF TNC מחבר ניל-קונסלמן (TNC) הברגה הוא למעשה מחבר BNC עם מנגנון צימוד הברגה במקום כידון. שינוי יחיד זה משפר את הביצועים בתדרים גבוהים יותר (עד ~12 גיגה-הרץ) ומספק עמידות טובה יותר לרעידות - מה שהופך את TNC לבחירה המועדפת עבור ציוד רדיו נייד ומותקן ברכב. מאפיינים מרכזיים: עכבה של 50 Ω; ממשק הברגה מונע ניתוק מקרי תחת רעידות עדיף חשמלית על BNC מעל ~1-2 GHz הודות לגיאומטריית חיבור עקבית יותר המתאפשרת על ידי הברגה נפוץ במקלט-משדרים ניידים, אנטנות GPS ותשתיות תקשורת ניידות מתי לבחור TNC על פני BNC: יישומים מעל 1–2 גיגה-הרץ, או כל סביבה עם רעידות מכניות שעלולות לגרום להתנתקות חיבור כידון. MCX, MMCX ו-U.FL: מחברים קומפקטיים ברמת הלוח עבור יישומי PCB מוגבלים במקום - מקלטי GPS, מודולי Wi-Fi, התקני IoT - מחברים מיניאטוריים שולטים. MCX:צימוד Snap-on, ~6 GHz, גדול יותר מ-MMCX; משמש ברכב ובמכלולים אלחוטיים קומפקטיים MMCX:ממשק מיקרו עם הברגה, ~6 גיגה-הרץ, שטח קטן מאוד; נפוץ במעברים בין מודול לכבל פלורידה (משווקת גם כ- אייפקסאו MHF): מחבר אולטרה-קומפקטי להרכבה על הלוח, ~6 גיגה-הרץ; מדורג לכ-30 מחזורי חיבור - מתאים לחיבורים חצי-קבועים, לא ממשקי בדיקה עם מחזורים תכופים מחברים אלה משמשים כמעט תמיד בשילוב עם מכלול כבל צמה שעובר למחבר בפורמט גדול יותר (SMA, TNC, Type N) בממשק הפאנל או האנטנה. כיצד לבחור מחבר RF מתאים: מסגרת קבלת החלטות בחירת א מחבר rf דורש מענה על שש שאלות לפי הסדר. דילוג על אחת מהן הוא הגורם העיקרי לעבודה חוזרת וכשלים ברמת המערכת. מהי עכבת המערכת שלך?קבע זאת תחילה. רוב מערכות ה-RF/מיקרוגל הן 50 Ω. כל מחבר בשרשרת האותות חייב להתאים. אין לערבב ממשקים של 50 Ω ו-75 Ω; התאימות הפיזית של חלק ממשפחות המחברים (BNC, Type N) אינה מרמזת על תאימות חשמלית, והפסד ההתאמה הנובע מכך (אובדן הכנסה של ~0.18 dB, אובדן החזרה של ~-14 dB בצומת) יפגע בביצועי המערכת. מהי תדירות הפעולה המקסימלית שלך?הוסף מרווח: אם האות שלך תופס 0-6 גיגה-הרץ, מחבר בדירוג 6 גיגה-הרץ לא משאיר מרווח להרמוניות או להרחבה עתידית. מחבר בדירוג 12 גיגה-הרץ או 18 גיגה-הרץ בחריץ זה הוא נבון. מהי רמת העוצמה שלך?גליונות נתונים של מחברים מציינים דירוגי הספק שיא וממוצע. חריגה מאלה גורמת להתמוטטות דיאלקטרית או נזק תרמי. מחברי Type N ו-7/16 DIN תומכים ברמות הספק גבוהות יותר מאשר SMA או BNC. מהי דרישת הממשק המכני? הרכבה על לוח מודפס:הרכבה משטחית - שיגור קצה, שיגור קצה או חור עובר? עובי הלוח והקבוע הדיאלקטרי משפיעים על תצורת שיגור הקצה ששומרת על 50 אוהם לאורך המעבר. סיום כבל:איזו משפחת כבלים? מחבר שצוין עבור RG-316 אינו תואם מבחינה ממדית ל-RG-58. מנגנון צימוד:הברגה (SMA, Type N, TNC) לקביעות ושלמות בתדר גבוה; כידון (BNC) למחזורי הפעלה מהירים; חיבור snap-on (U.FL, MCX) למכלולי לוח קומפקטיים עם ספירת מחזורים נמוכה. מהן הדרישות הסביבתיות?בסביבות חיצוניות, בסביבות עם רעידות גבוהות או לחות גבוהה נדרשים מחברים עם אטימה סביבתית (דירוג IP) ושמירת מומנט צימוד מתאימה. מחברים מסוג N ו-TNC מחוספסים מיועדים לתנאים אלה; מחברים מסוג SMA סטנדרטיים אינם כאלה. מהו המקור שלך למחבר או מכלול הכבל?בעד מכלולי כבלי rf, גוף המחבר, הכבל ושיטת הסיומת חייבים להיות מוגדרים יחד. מחבר SMA מדויק המסומן בצורה שגויה - אורך רצועה שגוי, בליטה של ​​הפין המרכזי מחוץ לסבילות - יבצע פחות ביצועים מאשר מחבר סטנדרטי המסומן כהלכה. עברו על רישומי ההרכבה של היצרן, ובמידת האפשר, בקשו נתוני בדיקה (אובדן הכנסה, VSWR) על דגימות ייצור. מחברי RF על גבי מעגלים מודפסים ובמכלולי כבלים מחברי RF להרכבה על PCB שילוב של א מחבר rf ממשק הוא אחת הנקודות הנפוצות ביותר לכשל בשלמות האות בתכנון חומרה. המעבר מהגיאומטריה הפנימית של המחבר למיקרוסטריפ או לסטריפליין של המעגל המודפס יוצר אי-רציפות בעכבה אלא אם כן טביעת הרגל של המעגל המודפס מתוכננת לפצות על כך. שיקולי עיצוב מרכזיים: השתמשו בתבנית הקרקע המומלצת של יצרן המחבר ובמפרט מחסנית הלוח (קבוע דיאלקטרי, רוחב עקבה, מרווח גחון) מיקום Via-in-pad וניהול יציקת הקרקע מתחת לגוף המחבר משפיעים על רציפות מישור הייחוס; יש לאמת באמצעות סימולציית EM לפני הפריסה הסופית מחברי קצה-השקה דורשים בקרה הדוקה על איכות קצה הלוח; קצוות מחוספסים מגדילים את אורך המעבר האפקטיבי ופוגעים בביצועי התדרים הגבוהים. מחברי FL ו-MMCX מתאימים לחיבורים חצי-קבועים, לא לממשקי בדיקה בעלי מחזורי מחזור תכופים, בהתחשב בדירוגי מחזור החיבור המוגבלים שלהם. מכלולי כבלים RF מכלולי כבלים RF לשלב כבל (המוגדר על ידי עכבתו האופיינית, סוג הדיאלקטרי, קוטרו החיצוני והפסד לאורך) עם מחברים בכל קצה, המסתיימים בשרטוט הרכבה ספציפי. אובדן ההחדרה הכולל של מכלול הוא סכום אובדן ההחדרה של המחבר בתוספת הנחתת הכבל - שניהם תלויים בתדר ועולים עם התדר. בעת הגדרת מכלולי כבלים, יש לוודא: סוג כבל (למשל, RG-316, LMR-400, סוגים בעלי הפסדים נמוכים ויציבים בפאזה) ומפרט ההפסדים שלו בתדר המרבי שלך סוג מחבר בכל קצה - מכלולים עם משפחות מחברים מעורבות (SMA לסוג N, BNC ל-SMA) נפוצים ויש לציין אותם במפורש בהזמנת הרכש. VSWR על פני כל פס הפעולה, לא רק בנקודת תדר אחת דירוג סביבתי אם המכלול יותקן בחוץ או בסביבות תעשייתיות יציבות פאזה תחת טמפרטורה וכיפוף, אם היישום שלך רגיש לפאזה (מערכי אנטנות, מכ"ם מערך פאזה, כיול ציוד בדיקה) סיכום: בחירת מחברי RF ללא עיבוד חוזר מדריך מחבר ה-rf לעיל מצטמצם לחמישה כללי החלטה: נעל תחילה את תקן העכבה שלך.50 Ω ו-75 Ω אינם ניתנים להחלפה, גם כאשר הממשקים הפיזיים מתחברים. הוסף מרווח תדרים.ציין מחבר המדורג לפחות לפי פי 1.5 תדר הפעולה המרבי שלך. התאם את המחבר לסביבה.סביבות חיצוניות, צריכת הספק גבוהה או רעידות גבוהות דורשות Type N או TNC מחוספס - לא SMA סטנדרטי. ציין את טביעת הרגל של המעגל המודפס לצד המחבר.המעבר ממחבר לעקוב אחר הלוח הוא המקום שבו נובעות רוב בעיות אובדן ההחזרה ברמת ה-PCB. התייחסו למכלולי כבלים כמערכת.סוג הכבל, סוג המחבר, שיטת הסיום וקריטריוני בדיקת הקבלה חייבים להיות מוגדרים כולם באותו מסמך. לקבלת תצוגה מאוחדת על פני כל משפחות המחברים, ה- תרשים סוגי מחברי rf בסעיף הסקירה הכללית לעיל מספק נקודת התחלה; תמיד יש לאמת מול גיליונות הנתונים של היצרן עבור החלק הספציפי הנבחן.

התשובה הקצרה אם אתם מבינים את תורת קווי תמסורת ויכולים לחשב אורך רבע גל, כבר יש לכם את הבסיס לתכנון אנטנת RF פונקציונלית. מדריך זה מיועד עבור מהנדסי משובצים, מעצבי חומרה ומפתחי IoT שצריכים אנטנה תקינה - לא מומחה אנטנות שזקוק למערך פאזה ברמה של ייצור. אם אתם מתכננים מערך רב-אלמנטים בעל הגבר גבוה לעבודה בתחנות בסיס 5G או בתחום התעופה והחלל, אתם זקוקים לתוכנת סימולציה אלקטרומגנטית ולסקירה מקצועית מעבר למה שמאמר זה מכסה. יסודות אנטנת RF: מה שחשוב להבין קודם אנטנה ממירה גל אלקטרומגנטי מודרך (הנע לאורך קו תמסורת או עקבות PCB) לגל קרינה במרחב חופשי, ולהיפך. שלושה פרמטרים שולטים כמעט בכל החלטה עיצובית: 1. תדר תהודה. אנטנה יעילה ביותר כאשר אורכה הפיזי קשור לאורך הגל (λ) של תדר המטרה. אורך הגל במרחב הפנוי הוא: λ (מטרים) = 300 / f (MHz) בתדר 2.4 גיגה-הרץ, λ ≈ 125 מ"מ. בתדר 868 מגה-הרץ (LoRa EU), λ ≈ 345 מ"מ. 2. עכבה. רוב מערכות ה-RF מתוכננות לאיפדנס אופייני של 50 Ω. חוסר התאמה בין האנטנה לקו ההזנה גורם להחזרים, הנמדדים כ- אובדן תשואה (S11) or VSWRיעד טוב הוא S11 < −10 dB ‏(VSWR < 2:1), כלומר פחות מ-10% מההספק מוחזר. 3. דפוס קרינה. מונופול או דיפול פשוט מקרין בצורה רב-כיוונית במישור האופקי - מתאים לרוב מקרי השימוש ב-IoT. הגבר כיווני (patch, Yagi) מחליף את זווית הכיסוי בטווח. אורך אנטנת RF: כיצד לחשב אותו מונופול רבע גל היא נקודת ההתחלה הנפוצה ביותר. אורך המרחב הפנוי שלה הוא: L = λ / 4 = 75 / f (MHz) [מטרים] תדר מרחב חופשי λ/4 433 MHz 173 מ"מ 868 MHz 86.4 מ"מ 915 MHz 82.1 מ"מ 2.4 GHz 31.2 מ"מ תיקון גורם מהירות: כאשר האנטנה מיושמת כעקומת PCB או חוט ליד דיאלקטרי, אורך הגל האפקטיבי מתקצר. גורם תיקון אמפירי נפוץ לעקומות PCB FR4 הוא 0.97–0.95 (קרוב למקום פנוי לאנטנת חוט מעל הלוח). עבור אנטנה מפותלת או אנטנת שבב קרמית, גיליון הנתונים של היצרן מספק את האורך האפקטיבי או עיצוב תואם מראש - השתמשו בו ישירות. כיצד לאמת: מדדו את S11 באמצעות מנתח רשתות וקטוריות (VNA) או NanoVNA זול. כוונו את האורך הפיזי ב-±5-10% סביב הערך המחושב וחפשו את הירידה של S11 בתדר היעד שלכם. זהו שלב האימות האמין ביותר. התאמת אנטנות RF: תיקון אי התאמות בעכבות רוב כשלי האנטנה במוצרים אמיתיים נובעים מאי-התאמה בעכבה - ולא מגיאומטריה של האנטנה. הנה תהליך עבודה מעשי להתאמה: בדיקה מהירה ← שלבים ← אימות ← כשלים נפוצים בדיקה מהירה: מדדו את S11 בנקודת הזנת האנטנה לפני הוספת רכיבים תואמים. אם S11 < −10 dB בתדר היעד שלכם, האנטנה כבר קבילה - עצרו כאן. שלבים (התאמת רשת L): 1. זהו את העכבה בנקודת ההזנה מנתוני VNA (חלקים ממשיים + חלקים דמיוניים, לדוגמה, 35 − j20 Ω). 2. השתמשו בכלי תרשים סמית' מקוון או במחשבון (למשל, TCCQ, SimSmith) כדי למצוא רשת L שתמיר את העכבה הזו ל-50 Ω. 3. התקינו קבל שאנט ומשרן טורי (או להיפך, בהתאם לרביע) באמצעות רכיבי SMD 0402 או 0201 עם סבילות צמודות (±1–2%). 4. התחל עם ערכים מחושבים; סרוק ±20% ב-BOM כדי להתחשב בטפילים של הרכיבים. אמת: מדוד מחדש את S11 לאחר הצבת רכיבים תואמים. יעד: S11 ≤ -10 dB, באופן אידיאלי ≤ -15 dB, על פני רוחב הפס של ערוץ ההפעלה. כשלים נפוצים: דפוסי קרקע של PCB עבור רכיבי 0402 מציגים השראות טפילית של ~0.5-1 nH. יש לקחת זאת בחשבון בסימולציה או לבצע איטרציה עם VNA. חיבורי הלחמה מוסיפים קיבול טפילי; איכות הזרימה החוזרת חשובה. ייתכן שההתאמה בשולחן העבודה תזוז במארז פלסטיק. יש לוודא זאת שוב בהרכבה המכנית הסופית. עיצוב אנטנת PCB RF: כללי פריסה שחשובים באמת ביצועי אנטנת המעגל המודפס מושפעים במידה רבה מהפריסה, לא רק מהסכמטה. יש לפעול לפי הכללים הבאים עבור לוחות FR4 דו-שכבתיים (תרחיש ה-IoT הנפוץ ביותר): 1. אזור מרווח (אזור חסימה). רכיב הקרינה של האנטנה זקוק לאזור נטול נחושת מתחתיו וסביבו. עבור אנטנת עקיבה של PCB בתדר 2.4 גיגה-הרץ, מרחק מינימלי של 3-5 מ"מ ממישור הקרקע הוא אופייני. 2. גודל משטח ההארקה משפיע על התהודה. מונופול רבע גל דורש מישור הארקה כדי להקרין ביעילות. אם מישור הארקה קטן מ-λ/4, התדר האפקטיבי משתנה. 3. ניתוב קו הזנה. נתב את קו ההזנה של המיקרוסטריפ של 50 אוהם קצר ככל האפשר בין המעגל המשולב/מודול ה-RF לנקודת ההזנה של האנטנה. 4. בידוד מרכיבים רועשים. שמרו על מרחק של 5-10 מ"מ לפחות בין רגולטורים של מיתוג, מתנדי גביש ואפיקים דיגיטליים במהירות גבוהה מהאנטנה ומנתיב הזנת ה-RF. 5. טביעת רגל של רשת Pi. תמיד יש למקם רשת פאי (שלושה פדים: שאנט-טורה-שאנט) על נתיב ההזנה, גם אם היא מאוכלסת ב-0 Ω / פתוח בתחילה. כיצד לתכנן אנטנת RF: סיכום שלב אחר שלב דרישות: תדר יעד, גיליון נתונים של ערימת PCB, VNA (או גישה לאחד), ועיצוב ייחוס או גיליון נתונים מספק מעגל ה-RF. 1. הגדירו מפרט: תדר, רוחב פס, VSWR נדרש, הגבר, גורם צורה ופס רגולטורי. 2. בחר סוג אנטנה: מונופול חוטי, אנטנת מעקב PCB או אנטנת שבב. 3. חישוב אורך התחלתי באמצעות נוסחת λ/4. 4. עיצוב פריסת PCB עם אזור חסימה וטביעת רגל של רשת pi. 5. אכלוס ומדידה: השתמש ב-VNA כדי למדוד את S11. 6. אימות במארז: מדוד מחדש את בתוך המארז הסופי. 7. בדיקת קדם-ציות לתקנות: בצעו סריקה מקדימה לפני הייצור הסופי. מוכנים למצוא אנטנות או מחברי RF עבור העיצוב שלכם? אם אתם עוברים מתכנון לחומרה, Kinghelm (kinghelm.net) מציעה מגוון אנטנות RF, מחברים ורכיבים קשורים - כולל אפשרויות המתאימות ליישומים של IoT, LoRa, Wi-Fi/Bluetooth 2.4 GHz וסלולר. מקורות 1. FCC 47 CFR חלק 15 – התקני תדר רדיו 2. הנחיית ציוד רדיו של האיחוד האירופי (RED) 3. NanoVNA – פרויקט VNA בקוד פתוח 4. מחשבון עכבת PCB של KiCad 5. SimSmith – כלי התאמת תרשימים של סמית'

כבלי RF - המכונים גם כבלים קואקסיאליים, כבלי קואקס RF, כבלי מגשר RF, כבלי מגשר קואקסיאליים או מכלולי כבלי RF כאשר הם מסוכמים מראש - הם קווי תמסורת מיוחדים המתוכננים לשאת אותות תדר רדיו (RF) ביעילות גבוהה, הפסדים נמוכים וחסינות חזקה להפרעות חיצוניות. עבור מהנדסים, טכנאים ומשלבי מערכות ברמה בינונית בתכנון או תחזוקה של RF, שליטה בכבלי RF פירושה קבלת החלטות מושכלות אשר שומרות על שלמות האות, החל מהזנות אנטנה ועד לציוד בדיקה או חיבורי תחנות בסיס. כבלים אלה אידיאליים עבור יישומים בהם עכבה מבוקרת, הנחתה צפויה ומיגון יעיל אינם ניתנים למשא ומתן. הם לֹא הבחירה הטובה ביותר עבור חלוקת חשמל בתדר נמוך, קישורי נתונים סטנדרטיים של Ethernet (מוגשים טוב יותר על ידי זוג שזור), או סביבות בהן נדרשת גמישות קיצונית ללא פשרות ביצועים. מהו כבל RF ואיך הוא שונה מכבל קואקסיאלי כללי? כבל RF משתמש במבנה הקואקסיאלי הקלאסי: מוליך מרכזי, מבודד דיאלקטרי, מגן חיצוני קונצנטרי ומעיל מגן. המונח "כבל RF" מדגיש אופטימיזציה עבור אותות תדר רדיו (בדרך כלל מ-kHz עד GHz), כאשר שדות אלקטרומגנטיים מוגבלים היטב בין המוליכים הפנימיים והחיצוניים. בעוד שכל כבלי ה-RF הם קואקסיאליים, לא כל כבל קואקסיאלי מותאם במיוחד ל-RF. כבלים קואקסיאליים למטרות כלליות (למשל, כבלי וידאו או CATV מסוימים) עשויים להשתמש בעכבה של 75 Ω ובחומרים דיאלקטריים בעלי הפסדים גבוהים יותר המתאימים לתדרים נמוכים יותר, בעוד שכבלים המתמקדים ב-RF נותנים עדיפות לעכבה של 50 Ω, הנחתה נמוכה יותר בתדרי מיקרוגל ויעילות מיגון מעולה. כבלי מגשר RF וכבלי מגשר קואקסיאליים הם פשוט מקטעים קצרים וגמישים של כבלים אלה, שבדרך כלל מצוידים במחברים בשני הקצוות לחיבורים מהירים בין רכיבים. מכלולי כבלי RF הם גרסאות מסוף מפעל ומוכנות לפריסה של "חבר והפעל". עקרונות ליבה: עכבה, הנחתה ושלמות אות הביצועים של כל כבל RF נשענים על שלושה עקרונות הקשורים זה בזה הנגזרים מהגיאומטריה והחומרים שלו. רוב מערכות ה-RF משתמשות ב-50 Ω לאיזון בין טיפול בהספק לבין הנחתה נמוכה; 75 Ω מופיע ביישומי שידור ווידאו. עכבה לא תואמת יוצרת השתקפויות, הנמדדות כ-VSWR (יחס גל עומד מתח) גבוה, אשר מבזבז הספק ויכול לגרום נזק למשדרים. הַדלָלָה (אובדן אות ב-dB ליחידת אורך) עולה עם התדירות עקב התנגדות המוליך (אפקט העור) והפסדים דיאלקטריים. כבלים בקוטר גדול יותר או דיאלקטריים בעלי הפסדים נמוכים (פוליאתילן מוקצף, PTFE או עיצובים עם מרווחי אוויר) מפחיתים אותו, אך כל מטר או גיגה-הרץ נוסף מוסיף ירידה ניתנת למדידה. יעילות הסיכוך מונעת הן קרינה של האות והן קליטת EMI חיצונית. כיסוי צמה גבוה או מבנים של רדיד פלוס צמה ("מגן מרובע") מספקים בידוד טוב יותר בסביבות רועשות. כבלי RF מגשרים ומכלולי כבלים בשימוש בעולם האמיתי כבלי מגשר RF מצטיינים בחיבורים קצרי טווח - לדוגמה, חיבור רדיו תחנת בסיס לאנטנה, מסנן לדופלקסר, או ציוד בדיקה למכשיר הנבדק. הגמישות שלהם והמחברים המותקנים מראש (SMA, סוג N, 4.3-10 וכו') הופכים אותם למעשיים במקומות בהם קווים נוקשים יהיו מסורבלים. מכלולי כבלי RF מרחיבים את הקונספט הזה עם אורכים מותאמים אישית, סוגי מחברים, ולפעמים מגפיים או מיגון להקלה על מתיחה לתנאים קשים. בפריסות 4G/5G, מגדלי תקשורת, תחנות קרקע לווייניות או שולחנות מעבדה, פתרונות מוכנים אלה מפחיתים את זמן ההתקנה תוך שמירה על ביצועים חשמליים עקביים. כיצד לבחור את כבל ה-RF הנכון התאם את הכבל לדרישות הספציפיות שלך: · טווח תדריםודא שהתדר העליון המדורג של הכבל עולה על טווח ההפעלה שלך. · תקציב הנחתהחשב את ההפסד הכולל באמצעות טבלאות היצרן (dB/m בתדר שלך × אורך) וחבר את ההפסדים של המחבר. · עכבה וטיפול בהספקיש להישאר במסגרת התקן של 50/75 Ω ודירוגי המתח/הספק של המערכת. · גורמים סביבתייםבחרו מעילים עמידים בפני קרינת UV לשימוש חיצוני, דל עשן ללא הלוגן לחללי מליאה, או אפשרויות עמידות לרעידות. · מחברים ואורךצמצם את האורך כדי להפחית הפסדים; בחר מחברים מחוברים ששומרים על רציפות עכבה. תמיד יש לאמת מול גיליון הנתונים של הספק במקום להניח ביצועים "סטנדרטיים".

​ A מתג החלקה הוא רכיב אלקטרו-מכני קומפקטי השולט במעגלים חשמליים באמצעות תנועת הזזה ליניארית פשוטה. על ידי הזזת מפעיל קטן (ידית או כפתור) לאורך מסילה, הוא פותח או סוגר מגעים כדי לאפשר או להפסיק זרימת זרם. בניגוד למתגים רגעיים שקופצים לאחור, מתג החלקה הוא התקן בעל מגע מתמשך - הוא נשאר במיקומו האחרון עד שמזיזים אותו שוב במכוון. זה הופך אותו לאידיאלי למשימות הפעלה/כיבוי או בחירת מצב יציבות בעיצובים מוגבלים במקום. עבור משתמשים בינוניים שעובדים על מעגלים מודפסים, אבות טיפוס או מוצרי אלקטרוניקה, הבנת מתגי החלקה (המיושמים לעתים קרובות כמתגים מיניאטוריים או גרסאות SPDT) פירושה בחירת רכיבים טובה יותר, פחות כשלים בשטח וממשקי משתמש אינטואיטיביים יותר. הם אינם מתאימים ליישומים בעלי זרם גבוה או סביבה קשה ללא דירוגים מתאימים, אך מצטיינים בתרחישים בעלי צריכת חשמל נמוכה ומתח נמוך שבהם אישור חזותי של המצב הוא בעל ערך. כיצד פועלים מתגי הזזה: עקרונות בסיסיים ומנגנון בתוך מתג החלקה טיפוסי, מחוון מוליך (מגב) נע על פני מגעים קבועים. כאשר מחליקים את המפעיל, המגב מגשר או מפריד בין הדקים, ומשנה את מצב המעגל. רוב העיצובים משתמשים במגעים מצופים זהב או כסף לצורך התנגדות נמוכה ופעולה אמינה לאורך אלפי מחזורים. הפעולה הליניארית מספקת משוב מישושי וחזותי - ניתן לראות ולחוש את המיקום - מה שמפחית הפעלה מקרית בהשוואה לעיצובים מסוימים של לחצני לחצן. דירוגים חשמליים נפוצים נעים בין רמות אות נמוכות (כמה מיליאמפר ב-5 וולט) ועד לעומסים בינוניים (כמה אמפר ב-125 וולט), בהתאם לדגם. יש לוודא תמיד דרישות אלה מול דרישות המעגל כדי למנוע התחממות יתר או ריתוך מגע. כדי לאמת מתג החלקה בתכנון שלך, השתמש במולטימטר במצב רציפות: החלק את המפעיל ואשר את מצבי הפתיחה/סגירה הצפויים בין הדקים. בדיקה מהירה זו של L1 עובדת על כל שולחן עבודה וחושפת שגיאות חיווט או יחידות פגומות באופן מיידי. סוגים עיקריים של מתגי הזזה: SPST, SPDT ומעבר לכך מתגי הזזה מגיעים בתצורות סטנדרטיות של מוט-וזרוק המוכרות לכל מי שמשתמש ברכיבים אלקטרוניים: · SPST (מוט יחיד, זריקה בודדת)בקרת הדלקה/כיבוי הפשוטה ביותר עם שני הדקים. לשימוש כאשר אתה זקוק רק להחלפת חשמל בסיסית. · SPDT (קוטב יחיד, זריקה כפולה)שלושה טרמינלים; מנתבים קלט יחיד לאחת משתי יציאות. פופולרי לבחירת מצבים (למשל, הספק נמוך/גבוה או ניתוב אותות). מתגים מיניאטוריים רבים הם מסוג SPDT. · DPDT וגרסאות מרובות זריקותשליטה על שני מעגלים בו זמנית או שלושה/ארבעה מצבים. אלה מוסיפים גמישות אך דורשים מהלך מדויק של המפעיל למיקום אמין. מתגים מיניאטוריים בפורמט שקופיות נפוצים במיוחד על מעגלים מודפסים (PCB) בגלל גודלם הקטן (לעתים קרובות מתחת ל-10 מ"מ) ואפשרויות הרכבה דרך חורים או משטחיים. הם נבדלים מגרסאות גדולות יותר להרכבה בפאנל בעיקר בגודל ובקיבולת הזרם - תמיד התאימו את המארז לתהליך ההרכבה שלכם. מפרטים עיקריים שיש להעריך לפני הרכישה בעת בחירת מתג גלישה או מתג מיניאטורי, התמקדו בפרמטרים הניתנים לאימות הבאים מגליון הנתונים: · דירוגי מתח וזרם (לעולם אל תחרוג מהם) · אורך חיים חשמלי (בדרך כלל 5,000–50,000 מחזורים) · כוח הפעלה ומרחק נסיעה · התנגדות מגע (נמוכה יותר עדיפה על שלמות האות) · דירוג IP אם קיימים אבק או לחות · סגנון הרכבה (פינים של PCB, כנף שחף וכו') סטנדרט שיפוט מעשי: אם המעגל שלך צורך יותר מ-80% מהזרם המדורג של המתג ברציפות, בחר את הדגם הבא בעל הדירוג הגבוה יותר או הוסף ממסר. גבול זה מונע כשל מוקדם. יישומים בעולם האמיתי ומתי להשתמש (או להימנע) ממתגי החלקה מתגי הזזה זוהרים באלקטרוניקה צרכנית (צעצועים, שלטים רחוקים, מכשירים ניידים), ציוד בדיקה ומדידה, מודולים לבית חכם ובקרות תעשייתיות בעלות צריכת חשמל נמוכה. הם מושלמים להפעלה/כיבוי של גאדג'טים המופעלים על ידי סוללות או בוררי פונקציות שבהם משתמשים זקוקים לציון מצב חזותי ברור. הם לא אידיאלי עבור: · עומסי זרם גבוהים (>10 A טיפוסי) · סביבות עם רעידות חזקות, אבק או לחות (אלא אם כן מדורג IP) · יישומים הדורשים מחזורי הפעלה תכופים מעבר למשך החיים המדורג · מערכות קריטיות לבטיחות בהן כשל עלול לגרום נזק (שימוש בחלופות מאושרות וציות לתקנים הרלוונטיים) בפרויקטים אלקטרוניים גלובליים, יש לוודא תמיד שהרכיב עומד בתקן RoHS ובכל דרישות הבטיחות החשמליות המקומיות. שימוש לגיטימי נשאר במסגרת הדירוגים שפורסמו על ידי היצרן; חריגה מהם עלולה לגרום נזק לציוד או שריפה. מתג החלקה לעומת מתג הפעלה: בחירת סגנון ההפעלה הנכון בעוד שגם מתגי החלקה וגם מתגי מעבר יכולים להיות SPDT או בתצורות אחרות, שיטת ההפעלה שונה באופן משמעותי. מתג החלקה משתמש בתנועה ליניארית; מתג מעבר משתמש בידית מסתובבת. מתגי הזזה הם בדרך כלל קומפקטיים יותר ופחות נוטים להפעלה מקרית בחללים צרים, מה שהופך אותם למועדפים כמתגים מיניאטוריים על גבי מעגלים מודפסים. מתגי Toggle מציעים תחושת "הצמדה" בולטת יותר וקלים יותר להפעלה עם כפפות או בתנאי תאורה חלשה. מבחן השוואה מהיר: אם עיצוב המארז שלך משאיר פחות מ-8 מ"מ של מרווח למפעיל, השתמש כברירת מחדל במתג החלקה. ודא על ידי הדמיה של הפריסה לפני סיום הכנת ה-BOM.

A מתג מישוש— המכונה גם מתג לחצן מגע או מתג מגע רגעי — הוא רכיב אלקטרומכני קטן המותקן על גבי PCB המספק משוב הפטיטי (ולעתים קרובות נשמע) ברור בעת לחיצה. הוא סוגר מעגל חשמלי רק בעת הפעלת כוח ונפתח שוב בעת שחרור, מה שהופך אותו לאידיאלי לקלט משתמש רגעי באלקטרוניקה מוגבלת במקום. הסבר זה נכתב עבור מהנדסי אלקטרוניקה ברמה בינונית, מעצבי חומרה ומפתחי מוצרים שכבר מבינים בסיסיים בהרכבת PCB ובחירת רכיבים אך רוצים מסגרת ברורה להערכה מתגי מגע בפרויקטים אמיתיים. זה לֹא מיועד למתחילים גמורים או ליישומי בקרה תעשייתיים בעלי הספק גבוה הדורשים מגע מתמשך או דירוגי זרם/מתח גבוהים יותר. מהו מתג מגע וכיצד הוא שונה ממתגים אחרים? מתגי מגע משתמשים בכיפה ממתכת או פולימר ש"ננעלת" תחת לחץ כדי ליצור את תחושת הקליק והצליל האופייניים. בניגוד למתגי לחצן מסורתיים (שלעתים קרובות משתמשים במגעים קפיציים ובהרכבה בלוח תמיכה), מתגי מגע מתוכננים אך ורק להרכבה ישירה על לוח מעגל מודפס ולפעולה רגעית, בעלת צריכת חשמל נמוכה. הם בדרך כלל... SPST (קוטב יחיד, פתוח בדרך כלל) ומדורג למתח וזרם נמוכים - לרוב סביב 12 וולט DC ב-50 מיליאמפר או 1 VA מקסימום ב-32 וולט. הם מצטיינים במקומות בהם משתמשים זקוקים לאישור מיידי ובטוח של קלט ללא מכניקה מסורבלת. כיצד פועלים מתגים טקטיליים: המנגנון שמאחורי המשוב כאשר לוחצים על המפעיל (הבוכנה), הוא מסיט את כיפת המגע המקומרת בתוך המתג. הכיפה קורסת, מגשרת בין שני מגעים קבועים בבסיס המעגל המודפס ומשלימה את המעגל. שחררו את הלחץ, וכוח הקפיץ של הכיפה מחזיר אותה לצורתה המקורית, ושובר את המעגל. עיצוב פשוט זה מספק את ה"בליטה" המישוש, הקליק הקולי וזמן התגובה המהיר שמשתמשים מקשרים עם ממשקים איכותיים. מכיוון שישנם מעט חלקים נעים, מתגים אלה אמינים מטבעם וחסכוניים לייצור בנפח גבוה. מפרטים קריטיים: כוח פעולה, מרחק נסיעה ועוד בחירת מתג המישוש הנכון מתחילה בהתאמת הפרמטרים המדידים הללו לחוויית המשתמש של המוצר ולדרישות הסביבתיות שלו: · כוח פעולה 80gf 160gf 260gfזהו הכוח (בגרם-כוח) הדרוש להפעלת המתג. אפשרויות קלות יותר (~80-100 gf) מתאימות למכשירים לבישים ולמכשירים צרכניים בהם עדיף מגע רך. בינוני (~160 gf) הוא הבחירה המאוזנת הנפוצה ביותר. אפשרויות מוצקות יותר (~260 gf) מונעות הפעלה מקרית בסביבות רכב או תעשייה. · מרחק נסיעה / מהלך מפעילבדרך כלל סטייה כוללת של 0.25–1.0 מ"מ. מהלך קצר יותר נותן תגובה מהירה יותר; מהלך ארוך יותר יכול לשפר את המשוב הנתפס. · דירוג מגע / דירוג מתחרובם מדורגים למעגלי DC בעלי הספק נמוך (למשל, 50 מיליאמפר ב-12 וולט DC). יש לשמור תמיד מתחת למתח המקסימלי כדי למנוע קשתות או כשל בטרם עת. · עמידות (אורך חיים תפעולי)מודלים מודרניים בעלי אמינות גבוהה מציעים 500,000 עד יותר מ-2 מיליון מחזורים. · סגנון הרכבהמתג מגע SMT (Surface Mount Tactile Switch) מאפשר הרכבה אוטומטית בנפח גבוה; גרסאות עם חורים עוברים עדיין משמשות במקומות בהם נדרש חוזק מכני נוסף. כיצד לאמת את המפרטים האלה בעצמךיש תמיד להוריד את גיליון הנתונים של היצרן ולבדוק את כוח ההפעלה, המהלך והדירוגים החשמליים המדויקים מול דרישות המעגל שלכם. עבור אבות טיפוס, בדיקת רציפות פשוטה באמצעות רב-מודד מאשרת את התנהגות ההפעלה/כיבוי, בעוד שמד כוח בסיסי (או אפילו משקולת מכוילת) יכול לאמת את כוח ההפעלה במארז שלכם. סוגי מתגי מגע: התאמת צורה לתפקוד סוּג הכי טוב יתרונות עיקריים מתג מגע מיניאטורי / מתג מגע קומפקטי לביש, מתג מכשירי IoT טביעת רגל קטנה במיוחד מתג מגע בעל פרופיל נמוך / מתג מגע דק במיוחד מכשירי צריכה דקים, בית חכם גובה נמוך עד 0.55–2.0 מ"מ מתג מגע SMT / מתג מגע להרכבה משטחית הרכבת PCB אוטומטית בנפח גבוה תואם ל-pick-and-place מתג מגע אטום/עמיד למים מתג מגע לרכב, IoT חיצוני הגנה מפני אבק ולחות בדירוג IP67 מתג מגע LED / מואר בקרי משחקים, לוחות בקרה משוב חזותי לצד מגע מתג עמידות גבוהה / חיים ארוכים מתג מגע לבקרה תעשייתית, מוצרים לשימוש רב תכליתי 1–2 מיליון+ דירוגי מחזור יישומים נפוצים בכל תעשיות מתגים טקטיליים מופיעים כמעט בכל מכשיר הדורש קלט כפתור אמין: · מתג מגע למוצרי אלקטרוניקה צרכנייםשלטים רחוקים, בקרי משחקים, מכשירי חשמל ומקלדות קומפקטיות. · מתג מגע לרכב / מתג SMT קומפקטי לרכבכפתורי לוח המחוונים, בקרות מהגלגל ההגה ומערכות מידע ובידור (גרסאות בעלות עוצמה גבוהה יותר והגרסאות האטומות שולטות כאן). · מתג מכשיר IoT, מתג מכשיר לביש, מתג בקרת בית חכםדגמים מיניאטוריים ונמוכי פרופיל מתאימים לחללים צרים ולעיצובים המופעלים על ידי סוללות. · מתג מקלדת גיימינגחלק מהציוד ההיקפי למשחקים קומפקטיים או מותאמים אישית עדיין משתמשים במתגי מגע איכותיים עבור פרופילי משוב ספציפיים. · מתג מגע לבקרה תעשייתיתגרסאות אטומות וקשיחות בלוחות בקרה ובמכשור. תרחישים רלוונטייםממשקי משתמש רגעיים במתח נמוך על גבי מעגלים מודפסים במקומות בהם המקום מוגבל ומשוב ברור משפר את השימושיות. לא ישיםמעגלי AC בעלי זרם גבוה, יישומים הדורשים מגע מתמשך (נעילה), או סביבות שחורגות מדירוג ה-IP או טווח הטמפרטורות של המתג ללא איטום נאות.

מתגי DIP (מתגי חבילה כפולים בקו אחד) הם מתגים אלקטרומכניים ידניים קומפקטיים הארוזים יחד בפורמט סטנדרטי כפול בקו אחד להרכבה קלה על מעגלים מודפסים. הם מאפשרים לחובבי אלקטרוניקה, למהנדסי משובצים ולמעצבי מוצרים לקבוע תצורות חומרה - כגון כתובות התקנים, מצבי הפעלה או מתגים בתכונות - ללא שינויי תוכנה או תכנות מחדש. רכיבים אלה שימושיים במיוחד למשתמשים מתחילים עד בינוניים הבונים אבות טיפוס, התקני IoT או מערכות אוטומציה תעשייתיות שבהן נדרשת הגדרה פשוטה, קבועה אך ניתנת לשינוי. הם לא מתאים עבור יישומים הדורשים עדכונים מרחוק תכופים (תצורה מבוססת תוכנה או אפליקציה עדיפה) או מערכות קריטיות לבטיחות הדורשות אימות יתיר. Kinghelm מתג דיפ KH-BM2.54-8P מהם מתגי DIP? מתג DIP, קיצור של מתג חבילה כפול בקו, מורכב ממספר מתגים נפרדים המאוחסנים בבלוק פלסטיק יחיד עם פינים המסודרים בשתי שורות מקבילות. כל מתג מתפקד כמגע הפעלה/כיבוי בסיסי (SPST) היוצר אות בינארי של 0 או 1 כאשר הוא נקרא על ידי מיקרו-בקר או מעגל לוגי. מתגי DIP, שפותחו במקור בשנות ה-1970 עבור מחשוב מוקדם ואלקטרוניקה צרכנית, נותרו רלוונטיים גם כיום משום שהם מספקים דרך פיזית ובלתי תלויה בצריכת חשמל לאחסון הגדרות. כיצד פועלים מתגי DIP כל מיקום בתוך מערך מתגי DIP הוא מגע מכני. כאשר מחליקים, מנענעים או מסובבים את המפעיל למצב "ON", המגעים נסגרים ומחברים את הפין לאדמה או לקו אות (בהתאם להגדרת נגד ה-pull-up/pull-down). המיקרו-בקר קורא את הפינים הללו בעת האתחול כמילה בינארית - לדוגמה, מתג DIP בעל 8 מצבים יכול לייצג 256 צירופים ייחודיים. כדי לאמת את עצמך: כבה את הלוח, כוונן את המתגים, ולאחר מכן השתמש במולטימטר במצב רציפות בין כל פין להארקה (או לקו הייחוס) כדי לאשר מצבים פתוחים/סגורים. בדיקה מהירה זו פועלת על כל תצורת מתג DIP סטנדרטית. סוגים עיקריים של מתגי DIP מתגי DIP מגיעים במספר סגנונות מפעיל ואפשרויות הרכבה כדי להתאים לצרכים שונים: · מתג DIP החלקההנפוץ ביותר; ידיות קטנות מחליקות שמאלה/ימינה להפעלה/כיבוי. קל למעגלים מודפסים צפופים. · מתג DIP לפסנתר (נקרא גם רוקר): ידיות בסגנון קלידי פסנתר המותקנות מלמעלה, אותן לוחצים כלפי מטה. אידיאלי כאשר הגישה הצידית מוגבלת. · מתג DIP סיבוביחוגה מסתובבת לקידוד BCD או הקסדצימלי. מעולה לקביעות קומפקטיות מרובות מצבים. · מתג DIP חור-מעברפינים מסורתיים שעוברים דרך המעגל המודפס (PCB) לאחיזה מכנית חזקה - מועדפים במתגי DIP תעשייתיים. · מתג DIP SMDגרסת הרכבה משטחית להרכבה אוטומטית וטביעת רגל קטנה יותר במערכות משובצות מודרניות. הבחירה תלויה בפריסת הלוח, בגישה במהלך הפעולה ובסביבת הרטט. מתג DIP לעומת מגשר: הבדלים עיקריים גם מתגי DIP וגם מגשרים מגדירים חומרה, אך הם נבדלים זה מזה בשימושיות ובאמינות: · מתגי DIP נשארים במקומם, משתנים במהירות מבלי להסיר חלקים, ועמידים בפני ניתוק מקרי - מה שהופך אותם לטובים יותר עבור טכנאי שטח או סביבות תעשייתיות המועדות לרעידות. · מגשרים (מגשרים קטנים על פיני ראש) זולים יותר ותופסים פחות מקום על הלוח, אך עלולים ללכת לאיבוד, קשה יותר להחליף אותם במקומות צרים, והם נוטים יותר לבעיות רטט. השתמשו במתג DIP כאשר שינוי תצורה מתרחש מדי פעם והנראות/אמינות חשובות. בחרו מגשרים עבור הגדרות יצרן חד-פעמיות או אבות טיפוס בעלות נמוכה במיוחד. מהנדסים רבים משלבים את שניהם: DIP עבור אפשרויות הפונות למשתמש ומגשרים עבור הגדרות פנימיות קבועות. יישומי מתג DIP במערכות משובצות ואוטומציה תעשייתית יישומי מתג DIP נפוצים כוללים: · הגדרת מזהי התקנים או כתובות במודולי רשת וחיישנים · בחירת מצבי פעולה (קצב באוד, טווח מתח, ניפוי שגיאות לעומת ייצור) בלוחות פיתוח ושערי IoT · הגדרת בקרי בקרה, בקרי מנוע וציוד תעשייתי ללא צורך בתצוגה או כלי תוכנה · תאימות מדור קודם בכרטיסי הרחבה או הגדרת קוד אבטחה בשלטים רחוקים מכיוון שהגדרות שורדות מחזורי הפעלה ועדכוני קושחה, מתגי DIP נותרים פופולריים במתגי DIP אמינים עבור מערכות משובצות שבהן תקלות תוכנה עלולות לגרום לתצורה שגויה. שיטות עבודה מומלצות לתצורת מתג DIP 1. תעד את מיקומי המתגים שלך בבירור על המארז או במדריך. 2. השתמש בנגדים של Pull-Up (או נגדי Pull-Up פנימיים של מיקרו-בקר) כדי להימנע מכניסות צפות. 3. קרא את המתגים מוקדם ברצף אתחול הקושחה שלך. 4. עבור סוגי סיבוב מרובי מצבים, יש לאשר את הקידוד המדויק (BCD סטנדרטי לעומת משלים) מול גיליון הנתונים. טיפ לאימות מהיר: לאחר ההגדרה, כוונו את ההפעלה ורשמו את ערכי הקריאה בקוד שלכם כדי לוודא שהם תואמים למיקומים הפיזיים. כיצד לבחור מתגי DIP אמינים לפרויקט שלך קחו בחשבון את הגורמים הבאים בעת בחירתכם: · מספר עמדות (4, 8, 12 וכו') · סוג המפעיל וגישה · דירוג זרם/מתח (בדרך כלל 100 מיליאמפר ב-24 וולט מספיקים לשימוש ברמת אות) · טמפרטורת פעולה ומחזור חיים (במיוחד עבור מתגי DIP תעשייתיים) · סגנון הרכבה (חור מעבר לעמידות, SMD לחיסכון במקום) עבור חובבים ומהנדסי משובצים, חפשו אפשרויות תואמות RoHS עם אורך חיים מכני מוכח. Kinghelm מתג DIP מסדרת KH ו Kinghelm קו מתגי DIP מציע דגמים של חורים עוברים עם פסיעה של 2.54 מ"מ במיקומים שונים, שתוכננו כמתגי DIP אמינים עבור מערכות משובצות ויישומים תעשייתיים.
