随着消费电子产品、工业控制系统和智能终端设备不断向更轻薄、更紧凑的设计方向发展，作为连接柔性电路和刚性PCB的关键组件，柔性印刷电路（FPC）连接器在决定最终产品的可靠性、组装效率和空间利用率方面发挥着直接作用。KH-CL0.5-H1.2-14PIN-SMT FPC连接器由[此处应填写公司名称]开发。 Kinghelm 是一款专为满足这些不断变化的需求而设计的精密互连产品。 Kinghelm KH-CL0.5-H1.2-14PIN-SMT Product Image 1. Product Positioning and Key Specifications The KH-CL0.5-H1.2-14PIN-SMT belongs to Kinghelm’s 0.5mm-pitch FPC connector series. It adopts a horizontal surface-mount design (SMD), features 14 contacts (14P), and supports a bottom-contact configuration. The product uses SMD packaging, with a pitch of P=0.5mm and a horizontal mounting structure. It is supplied in tape-and-reel packaging, with a single-piece gross weight of only 0.52g. Its key electrical specifications include a rated voltage of 50V and an operating temperature range of -25°C to +85°C, allowing it to meet the requirements of most low-voltage electronic systems as well as conventional indoor and light industrial environments. 2. The Design Value of 0.5mm Precision Pitch A 0.5mm pitch is one of the most widely adopted and mature specifications among FPC connectors currently available. Compared with connectors featuring larger pitches, the 0.5mm pitch enables higher wiring density within the same footprint, effectively optimizing overall PCB size. Compared with finer-pitch solutions, it offers better control over manufacturing tolerances, assembly stability, and long-term reliability. For the KH-CL0.5-H1.2-14PIN-SMT, the 14 contacts are densely arranged at a 0.5mm pitch, providing multi-channel signal transmission capability while offering engineers greater flexibility during product design and layout planning. A well-balanced pitch design not only helps maintain signal integrity but also optimizes routing density in multi-channel applications. 3. 1.2mm Ultra-Low Profile and Horizontal Surface Mounting One of the most notable advantages of this connector is its extremely low board height of only 1.2mm. In electronic products where internal space is highly constrained, this low-profile design significantly improves vertical space utilization and provides greater flexibility for internal cable routing. The horizontal surface-mount structure keeps the connector parallel to the PCB, reducing overall product height while enhancing mechanical strength after soldering. For automated SMT production lines, the SMD package is fully compatible with existing manufacturing processes, helping improve production efficiency and maintain assembly consistency. 卷带包装形式专为自动化取放操作而设计，减少了人工干预，确保了大批量生产中稳定的生产性能和一致的装配质量。 4. Reliability and Convenience of the Drawer-Type Locking Structure The locking mechanism is a key factor in determining the long-term stability of an FPC connector. The KH-CL0.5-H1.2-14PIN-SMT adopts a drawer-type locking structure, securing the flexible cable through a sliding lock mechanism. 与传统的直接插入式或翻转锁定式连接器相比，抽屉式结构能够更均匀地分配插入力和保持力，有效降低因振动或外部拉力引起的 FPC 电缆松动的风险。 More importantly, this structure simplifies assembly operations. The FPC cable slides horizontally into the connector slot from the bottom and is automatically secured by the internal contacts, eliminating the need for suspended pressing operations and reducing the possibility of misalignment caused by manual handling. 对于需要频繁维护或调试的设备，抽屉式锁定机构可提高操作效率，减少因反复插拔造成的端子磨损，并有助于延长连接器的整体使用寿命。 5. Bottom-Contact Design and FPC Compatibility This model adopts a bottom-contact configuration, where the FPC cable connects with the contacts from the bottom of the connector to establish a stable electrical connection path. This design helps reduce the risk of poor contact and is particularly suitable for applications with certain signal integrity requirements. The product supports 0.3mm-thick flexible cables, one of the most commonly used FPC thickness specifications today. For design engineers, this means greater compatibility when selecting FPC suppliers, helping simplify material selection and reduce overall design complexity. The contacts feature tin plating, achieving a good balance between cost efficiency and soldering performance. Tin plating provides reliable solderability and electrical conductivity in conventional electronic applications, making it suitable for large-scale production requirements. 6. 典型应用场景 Based on its structural features and technical specifications, the KH-CL0.5-H1.2-14PIN-SMT can be widely applied in various compact electronic devices. 典型应用包括： Signal connections between display modules and main control boards; Camera module interfaces; Flexible interconnections between multifunctional control boards; Compact circuit systems requiring multi-channel signal transmission. 无论是用于消费电子产品中的内部电缆连接，还是用于工业控制设备中的模块间连接，该连接器都能在有限的安装空间内提供稳定可靠的信号传输。 7. Brand Strength and Quality Assurance The KH-CL0.5-H1.2-14PIN-SMT FPC connector is manufactured by Kinghelm凭借十余年在无线信号传输产品、电子信号连接器和互连系统的设计、制造、销售和技术服务方面的经验， Kinghelm has established strong expertise in the field. The company’s technical team consists of professionals from Tsinghua University and the University of Electronic Science and Technology of China, with extensive experience in microwave and RF technology. Kinghelm 公司已获得多项发明专利，并通过了ISO9001认证以及RoHS和REACH合规认证。公司目前正积极申请其他认证，包括IATF16949汽车质量管理体系认证、UL认证和TUV认证。 Kinghelm’s product portfolio covers three major categories: Beidou/GPS antennas, RF adapters, electrical data signal connectors, terminals, interconnect components, as well as customized automotive and motorcycle wiring harnesses and industrial medical connectors. Through strict quality control and advanced manufacturing processes, Kinghelm FPC 连接器采用优质绝缘材料和精密端子技术，确保插拔顺畅、易于组装、性能可靠，满足轻巧、紧凑、高性能电子产品的要求。 Kinghelm KH-CL0.5-H1.2-14PIN-SMT Specification 结语 此 Kinghelm KH-CL0.5-H1.2-14PIN-SMT FPC connector achieves an excellent balance between compact size, performance, and reliability through its key features, including a 0.5mm precision pitch, 1.2mm ultra-low profile, 14-pin contact configuration, drawer-type locking structure, and bottom-contact design. Whether addressing the lightweight and compact design demands of consumer electronics or the stable connection requirements of industrial control applications, this connector provides engineers with a reliable and efficient FPC interconnection solution. “Kinghelm, Connecting the World.” From antennas to connectors, Kinghelm continues to support the advancement of the electronics industry toward higher density, smaller form factors, and improved performance through continuous technological innovation and product development. 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-CL0.5-H1.2-14PIN-SMT查看产品详细信息

Introduction: When “Slimness” Becomes a Hard Requirement As electronic products continue to evolve toward thinner designs and higher levels of integration, connectors, as critical components in electrical systems, play a direct role in determining overall product stability and space utilization. Smartwatches, TWS earbuds, action cameras, portable medical devices, and more all share a common challenge: internal space is extremely limited, and every millimeter of thickness must be carefully optimized. Engineers face a straightforward challenge: how can they provide a stable and reliable connection solution for flexible printed circuit boards (FPCs) within limited PCB space, without adding unnecessary bulk? The KH-FPC0.5-H1.2SMT-8P-QCHF from Kinghelm offers the answer — an 8-pin FPC connector that integrates a precision 0.5mm pitch, an ultra-low 1.2mm board height, and a flip-lock mechanism into a compact design. Kinghelm KH-FPC0.5-H1.2SMT-8P-QCHF Product Image 1. 1.2mm Ultra-Low Profile Design — Built for Slim Devices For consumer electronics and portable devices, thickness is one of the key factors affecting product experience. With a board height of only 1.2mm, the KH-FPC0.5-H1.2SMT-8P-QCHF represents a typical low-profile connector design. What does this mean in practical terms? The thickness of a one-yuan coin is approximately 1.85mm, meaning this connector is about one-third thinner than the coin itself. In applications such as smartphones and wearable devices where space requirements are extremely demanding, a low-profile connector can significantly reduce stacking height and improve the utilization of internal space between the main PCB, display, battery, and other components. Meanwhile, the connector adopts a horizontal SMT mounting configuration, further optimizing vertical space utilization. Compared with vertical mounting designs, the horizontal layout allows the connector to “sit flat” on the PCB surface rather than occupying additional vertical space, providing valuable room for overall product thickness reduction. 对于追求超薄设计的设备而言，1.2 毫米的高度优势可能意味着能否达到甚至超过产品尺寸目标。 2. Flip-Lock Mechanism — Enhancing Both Assembly Efficiency and Connection Reliability The KH-FPC0.5-H1.2SMT-8P-QCHF adopts a flip-lock structure featuring front insertion and rear locking. Although the design appears simple, it effectively addresses two major challenges in FPC connections: assembly efficiency and connection reliability. The operation process is straightforward: Open the flip cover → Insert the FPC cable → Close the cover to lock No tools are required, and the operation can be completed manually. Compared with conventional locking structures, this design provides better consistency during repeated insertion and removal cycles, making it particularly suitable for applications requiring maintenance or cable replacement. More importantly, once closed, the flip cover applies stable pressure to secure the FPC cable, effectively preventing loosening or intermittent contact. In portable devices exposed to frequent movement and vibration, this locking structure provides reliable mechanical retention, which directly translates into long-term signal transmission stability. 3. Dual-Sided Contacts — Ensuring Signal Integrity Through Enhanced Contact Design Within the compact space of an 8-pin configuration, the KH-FPC0.5-H1.2SMT-8P-QCHF utilizes a dual-sided contact structure (top and bottom contacts). This means both surfaces of the FPC cable can establish electrical contact with the connector terminals. Within the same connection interface, the dual-sided contact design enables higher signal density. 对于 8 引脚配置，这种结构不仅可以提高单位面积的信号通道密度，还可以通过多个接触点减少接触电阻的波动，从而提高信号完整性性能。 In addition, the contacts are made of phosphor bronze, which provides excellent elasticity and electrical conductivity. This allows the connector to maintain stable contact performance during repeated insertion and removal cycles. The gold-plated contact surfaces effectively reduce oxidation risks and help maintain reliable electrical performance over long-term operation. 4. Tape-and-Reel Packaging — Designed for High-Volume Manufacturing For production and manufacturing, selecting the right connector is not only about performance — it is also about efficiency. The KH-FPC0.5-H1.2SMT-8P-QCHF adopts tape-and-reel packaging, making it fully compatible with automated SMT assembly processes. In mass production environments, tape-and-reel packaging allows components to be directly loaded onto pick-and-place machines without manual arrangement. This significantly improves assembly efficiency while reducing errors caused by manual handling. 对于追求大批量生产和稳定质量的电子产品制造商而言，这提供了实际的成本优势。 5. Application Scenarios: Where Can It Be Used? With its 8-pin configuration, 1.2mm ultra-low height, and 0.5mm pitch, the KH-FPC0.5-H1.2SMT-8P-QCHF is especially suitable for the following applications: 可穿戴设备 — Smartwatches, smart bands, TWS earbud charging cases, and other products that are highly sensitive to size and weight require connectors that occupy minimal space. Portable recording equipment — Action cameras and portable recorders require lightweight and compact internal designs, where connectors must not add unnecessary bulk. 安全和监控系统 — High-definition cameras and gimbal systems often have limited internal space while requiring stable multi-channel signal connections. 医疗传感器 — Portable medical devices demand extremely compact components while maintaining reliable signal transmission. 智能终端 — Tablets, game controllers, and other consumer electronics require efficient signal connections between complex circuits within limited internal space. 6. Quality Assurance: The Confidence Behind Kinghelm The KH-FPC0.5-H1.2SMT-8P-QCHF features an operating temperature range of - 25°C至+ 85°C, a rated voltage of 50V, and supports flexible cables with a thickness of 0.3mm. These specifications cover the operating requirements of most industrial and consumer electronic applications. Kinghelm has been deeply engaged in the connector and RF component fields for many years. Its technical team includes professionals from Tsinghua University and the University of Electronic Science and Technology of China. The company has obtained multiple invention patents and certifications including ISO9001, RoHS, and REACH. “Kinghelm, Connecting the World” is not merely a slogan — it represents the company’s ongoing commitment to product quality and engineering excellence. Kinghelm KH-FPC0.5-H1.2SMT-8P-QCHF Specification 结语 In an era when electronic products continue to become smaller and thinner, every component must contribute to space optimization. With its 1.2mm ultra-low profile, 0.5mm precision pitch, flip-lock mechanism, and dual-sided contact design, the KH-FPC0.5-H1.2SMT-8P-QCHF provides engineers with a solution that makes no compromises — not on space, not on reliability, and not on assembly efficiency. 仅称重 0.42克, it carries the responsibility of countless stable signal transmissions. With a height of just 1.2mm, it creates greater possibilities for overall product design. When your next project requires the perfect balance between compactness and reliability, the KH-FPC0.5-H1.2SMT-8P-QCHF is a connector worth considering. 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-FPC0.5-H1.2SMT-8P-QCHF查看产品详细信息

随着电子设备向高性能、小型化和智能化方向快速发展，内部连接系统的可靠性变得日益重要。作为电气连接的关键部件，线对板连接器在导线与印刷电路板（PCB）之间的电力传输和信号连接中发挥着至关重要的作用。可靠的连接器能够显著提高电子设备的稳定性、安全性和使用寿命。 Kinghelm KH-A42002-2X1A 产品图片 Kinghelm KH-A42002-2X1A wire to board connector is designed to meet the requirements of modern electronic applications. Featuring a 2x1P pin configuration, 4.2mm pitch, 7A rated current capacity, and vertical through-hole mounting design, this connector provides a stable and efficient PCB connection solution for industrial equipment, power modules, smart appliances, automation systems, and other electronic products. The KH-A42002-2X1A is a plug-in type wire to board connector that enables secure connection between PCB boards and wire harnesses. Its 4.2mm pitch design provides sufficient spacing between terminals, improving insulation performance and mechanical strength while maintaining a compact structure. Compared with smaller pitch connectors, the 4.2mm spacing design offers better electrical safety and reliability, making it suitable for applications requiring stable power transmission. One of the key advantages of the KH-A42002-2X1A connector is its excellent current carrying capability. The product supports a 7A rated current, making it suitable for various power connection applications in electronic equipment. The connector uses brass pins with tin plating, which provide good electrical conductivity, corrosion resistance, and long-term connection stability. With a maximum contact resistance of 20mΩ, the connector helps reduce power loss and heat generation during operation, ensuring efficient electrical transmission. In addition to reliable conductivity, the KH-A42002-2X1A also provides excellent insulation performance. The connector housing is made of PA66 insulating material, which offers good mechanical strength, heat resistance, and durability. The material complies with the UL94V-2 flame retardant rating, providing enhanced safety for electronic devices. The connector features an insulation resistance of 1000MΩ Min and a withstand voltage of 1500V AC/minute, with a rated voltage of up to 600V. These electrical characteristics help prevent insulation failures and improve the overall safety and reliability of electronic systems, especially in applications where stable operation is required for long periods. Designed with a vertical through-hole mounting structure, the KH-A42002-2X1A is easy to install and suitable for PCB assembly processes. The plug-in design provides strong mechanical fixation after soldering, improving production efficiency and reducing assembly complexity. For electronic manufacturers, a connector that combines reliable performance with convenient installation can help optimize production processes and improve product consistency. The KH-A42002-2X1A wire to board connector is widely used in various fields, including industrial control equipment, power supply modules, smart home appliances, LED lighting systems, instrumentation, and automation equipment. In these applications, connectors are required to withstand continuous current transmission, environmental changes, and long-term operation. With its stable structure and reliable electrical performance, the KH-A42002-2X1A provides a dependable connection solution for different electronic systems. 作为一款高品质的连接器产品， KinghelmKH-A42002-2X1A 融合了实用设计、可靠材料和卓越的电气性能。其在电流容量、绝缘保护、安装便捷性和应用灵活性方面的优势，使其成为 PCB 和线缆连接解决方​​案的理想之选。 Kinghelm KH-A42002-2X1A Specification With the continuous growth of industrial automation, smart electronics, and advanced power systems, the demand for high-performance connectors continues to increase. The Kinghelm KH-A42002-2X1A wire to board connector, featuring a 4.2mm pitch, 7A current rating, reliable insulation performance, and easy through-hole installation, provides a stable and efficient connection solution to support the development of modern electronic devices. 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-A42002-2X1A查看产品详细信息

With the rapid development of wireless communication, RF modules, smart devices, and high-frequency electronic systems, modern electronic equipment is becoming increasingly compact and highly integrated. As a result, RF connectors are required to provide not only excellent electrical performance but also smaller size, flexible installation, and reliable connection capability. 此 SSMB Right Angle Male Connector KH-SSMB-JWE，开发 Kinghelm, is a compact RF coaxial connector designed for space-limited applications. It adopts a plug-in mounting structure, features an SSMB right angle male interface, provides a 50Ω impedance, and supports a wide operating frequency range from 0 to 6GHz. With its compact design and stable RF performance, the KH-SSMB-JWE offers an effective connection solution for RF modules, communication equipment, and high-frequency electronic systems. Kinghelm KH-SSMB-JWE Product Image Product Features of SSMB Right Angle Male Connector KH-SSMB-JWE The KH-SSMB-JWE combines miniaturized structure design with reliable RF transmission performance, making it suitable for applications where PCB space and signal integrity are critical. 1. Right Angle SSMB Male Design for Space Optimization The KH-SSMB-JWE adopts a right angle male connector structure, allowing RF signals to be routed horizontally and significantly reducing vertical space requirements on the PCB. 与传统的直型连接器相比，直角设计为 PCB 布局提供了更大的灵活性，尤其适用于安装空间有限的紧凑型射频模块、通信设备和集成电子系统。 2. 50Ω Impedance for Stable RF Signal Transmission Impedance matching is essential in high-frequency signal applications. The KH-SSMB-JWE features a 50Ω characteristic impedance design, helping minimize signal reflection and transmission loss while maintaining excellent RF performance. 这使其适用于需要稳定、精确信号传输的应用，包括无线通信系统、射频测试设备和天线连接系统。 3. Wide Frequency Range up to 6GHz The KH-SSMB-JWE supports an operating frequency range of 0 to 6GHz, covering various high-frequency applications. 其宽广的频率范围使其能够在无线通信设备、导航系统、射频模块和工业电子设备中实现可靠的信号传输，为工程师提供适用于不同射频设计的灵活连接器选择。 4. Plug-In Mounting Structure for Easy Assembly The plug-in mounting method simplifies PCB installation and improves manufacturing efficiency. The KH-SSMB-JWE can be easily integrated into electronic assemblies, making it suitable for both prototype development and mass production applications. 其实用的安装设计有助于降低组装复杂性，同时提高产品的整体可靠性。 Advantages of KH-SSMB-JWE in RF Applications As electronic products continue to evolve toward higher integration and smaller form factors, RF connectors must meet increasingly demanding requirements. The KH-SSMB-JWE provides several advantages for modern RF system designs. Compact Design for High-Density Electronic Equipment The miniaturized structure of the KH-SSMB-JWE helps engineers optimize PCB layouts in space-constrained environments. With an interface diameter of 2.69mm, it is ideal for compact RF modules and small electronic devices. 直角配置提高了空间利用率，并实现了更高效的内部信号路由。 Reliable Mechanical Connection Performance In addition to electrical characteristics, mechanical stability is also important for RF connectors. The KH-SSMB-JWE is designed to provide secure connection performance, helping maintain stable signal transmission under normal operating conditions. 其可靠的结构使其适用于需要长期运行稳定性的应用。 应用范围广 Thanks to its compact size, 50Ω impedance, and 0–6GHz frequency support, the KH-SSMB-JWE can be widely used in various industries, including: 无线通讯设备 射频模块 天线连接系统 GPS和导航设备 测试和测量仪器 工业电子设备 These applications require high-quality RF connections with excellent signal integrity and mechanical reliability. 为什么要选择高质量的射频连接器？ Although RF connectors are small components, they play an important role in maintaining the performance of the entire RF system. Factors such as impedance matching, manufacturing precision, connector structure, and material quality can directly affect signal transmission performance. When selecting an RF connector, engineers should consider: Interface compatibility and connector specifications 工作频率范围 Impedance matching performance 安装方法 长期可靠性 As a professional connector brand, Kinghelm focuses on providing high-quality electronic connection solutions for communication, industrial electronics, and intelligent hardware applications. The company continues to develop reliable connector products to meet the growing demands of modern electronic systems. 安装和使用注意事项 To ensure stable performance and long service life, the following points should be considered when using the KH-SSMB-JWE: Confirm that the equipment interface matches the SSMB connector specification before installation. Follow PCB layout and soldering requirements according to product specifications. Avoid operating beyond the rated frequency range. Prevent excessive lateral force during connector mating and unmating. Ensure the operating environment meets product requirements. Proper installation and handling can maximize connector performance and improve the reliability of the overall electronic system. Kinghelm KH-SSMB-JWE Specification 结语 此 SSMB Right Angle Male Connector KH-SSMB-JWE is a compact and reliable RF coaxial connector featuring a 50Ω impedance design, 0–6GHz frequency support, and plug-in mounting structure. Its right angle configuration helps optimize PCB space while maintaining stable high-frequency signal transmission performance. Designed for wireless communication equipment, RF modules, GPS systems, testing instruments, and industrial electronics, the KH-SSMB-JWE provides engineers with a dependable solution for compact RF connection requirements. With continuous innovation in RF and electronic connection technologies, Kinghelm remains committed to delivering high-performance connector products and supporting customers with reliable connection solutions for next-generation electronic applications. 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-SSMB-JWE查看产品详细信息

As RF communication systems continue to evolve toward miniaturization and higher integration, connectors—serving as the critical link for signal transmission—must achieve an optimal balance between compact dimensions and electrical performance. With years of expertise in RF connector development, Kinghelm has responded to the growing demand for miniature, reliable interconnection solutions by introducing the KH-SSMB-JE SSMB PCB Vertical Male RF Coaxial Connector. Featuring a compact 2.7 mm interface diameter, 50Ω characteristic impedance, and a wide operating frequency range of 0–6 GHz, this connector provides an efficient and reliable solution for high-density, space-constrained RF systems. Kinghelm KH-SSMB-JE Product Image 1. 产品概述 The KH-SSMB-JE is a precision-designed SSMB series PCB vertical male RF coaxial connector from Kinghelm. It adopts a plug-in mounting structure with an SSMB male interface, a standard 50Ω impedance, and supports a frequency range of DC to 6 GHz. Each unit weighs only 0.98 g and is supplied in bag packaging. Designed for applications where space efficiency and connection reliability are critical, the KH-SSMB-JE is ideal for scenarios such as compact communication modules, portable test equipment, and automotive electronic systems. Its miniature structure and stable RF performance provide engineers with greater flexibility in system design and PCB layout. 受支持 Kinghelm’s comprehensive quality control system, the product delivers excellent consistency, reliability, and long-term stability for mass production applications. 2.主要特点 Standard SSMB Interface with Vertical Male Structure The KH-SSMB-JE follows the SSMB interface standard and features a vertical male connector design for accurate mating with corresponding female sockets. 插件式结构确保了可靠的机械连接，同时简化了装配程序，降低了安装复杂性，提高了生产效率。 PCB Through-Hole Mounting for Secure Board-Level Applications The connector adopts a through-hole (DIP) mounting design, allowing the pins to be directly inserted into PCB holes and soldered securely. 与表面贴装解决方案相比，通孔结构具有更强的机械强度和更好的抗振动和抗冲击能力，使其适用于工业和汽车应用。 Wideband Performance from DC to 6 GHz The KH-SSMB-JE maintains stable electrical performance across a broad frequency range of DC to 6 GHz, covering various applications including wireless communication, IoT devices, industrial RF systems, and test equipment. 其宽广的频率适应能力使一个连接器型号能够支持多个射频平台，从而有助于降低组件复杂性和库存成本。 Standard 50Ω Characteristic Impedance The 50Ω impedance standard is widely adopted in RF systems. The KH-SSMB-JE maintains impedance continuity throughout the signal path, minimizing reflection loss and ensuring excellent signal integrity. 这使其适用于对射频性能稳定性要求极高的高频信号传输。 Precision Pin Design for Reliable Connection The connector features precisely positioned pins that align accurately with PCB mounting holes. After soldering, the connector maintains excellent vertical alignment with the PCB surface. 这种设计有助于减少机械应力，防止因引脚错位造成的接触不良，并提高长期连接的可靠性。 Ultra-Compact 2.7 mm Interface Diameter With an interface diameter of only 2.7 mm, the KH-SSMB-JE achieves outstanding miniaturization while maintaining reliable RF performance. 其紧凑的尺寸使其能够集成到空间受限的设备中，并为高密度PCB布局提供更大的灵活性。 Full Metal Construction for Mechanical and Electrical Performance The connector features an all-metal structure, providing excellent mechanical strength and resistance to deformation. 金属外壳还提供了增强的电磁屏蔽，有效减少了外部干扰，确保了清晰、稳定的射频信号传输。 3.产品优势 Exceptional Space Efficiency for High-Density Designs As RF systems continue to become smaller and more integrated, every millimeter of PCB space becomes increasingly valuable. KH-SSMB-JE 具有 2.7 毫米的紧凑型接口直径和 0.98 克的超轻设计，在保持可靠的射频性能的同时，显著缩小了连接器的尺寸。 对于多通道和高密度电路设计，这种紧凑型连接器能够将更多射频通道集成到同一 PCB 区域内，或为其他关键组件腾出更多空间，从而帮助工程师实现更高的系统集成度。 Wideband Capability for Consistent RF Performance Supporting a frequency range of DC to 6 GHz, the KH-SSMB-JE provides stable transmission performance across a wide variety of RF applications. 从 Sub-GHz 物联网通信和 5G sub-6GHz 系统到 GPS/北斗导航和 Wi-Fi 连接，该连接器可在多个频段上提供可靠的信号传输。 对于在不同射频平台上开发产品的制造商而言，一种连接器解决方案可以支持多种应用，从而简化供应链管理并降低组件选择的复杂性。 Robust Through-Hole Mounting with Excellent Vibration Resistance The combination of a through-hole mounting structure and all-metal housing gives the KH-SSMB-JE outstanding mechanical stability. Compared with surface-mount alternatives, through-hole mounting provides stronger resistance against pulling force, shear stress, and mechanical shock. This makes it especially suitable for applications exposed to vibration, such as automotive electronics, industrial equipment, and outdoor communication systems. Precision Pin Alignment for High Production Consistency The precisely engineered pin structure ensures accurate positioning during PCB assembly, improving installation efficiency and production yield. 对于需要大规模生产的制造商而言，一致的连接器尺寸和可靠的质量控制直接有助于提高生产效率和降低故障率。 可靠的质量和专业的支持 Kinghelm 作为标准产品 Kinghelm’s RF connector portfolio, the KH-SSMB-JE benefits from strict quality management, mature manufacturing processes, and stable supply capabilities. Customers receive not only a high-performance RF connector, but also professional support throughout product selection, technical consultation, and application development. 4. 典型应用 通讯设备 In compact base stations, distributed antenna systems (DAS), repeaters, and other communication equipment, the KH-SSMB-JE can be used for board-level RF input/output connections and signal interconnections between RF modules. Its small footprint helps improve channel density and supports more compact communication system designs. IoT Devices and Smart Terminals In IoT gateways, smart meters, industrial sensor nodes, and wireless modules, the KH-SSMB-JE provides reliable RF signal transmission between wireless modules and main control boards. Its miniature size makes it highly compatible with the compact design requirements of low-power IoT products. 测试与测量设备 Portable spectrum analyzers, signal generators, field strength meters, and other RF test instruments often require compact internal interconnection solutions. With its small size and wide frequency capability, the KH-SSMB-JE is an ideal choice for internal RF signal routing in space-limited measurement equipment. 汽车电子 Automotive RF systems such as T-BOX modules, smart antennas, and ADAS radar units require connectors with high reliability and vibration resistance. The KH-SSMB-JE’s through-hole mounting design provides stable mechanical performance under complex automotive operating conditions, ensuring continuous and reliable signal transmission. Satellite Navigation and Positioning Systems GPS, BeiDou, and GLONASS multi-mode navigation modules require compact RF connectors with excellent signal integrity. With its 50Ω impedance design and wide frequency response, the KH-SSMB-JE effectively meets the transmission requirements of satellite navigation applications. 5. 使用注意事项 Soldering Temperature and Time Control During PCB assembly, recommended soldering processes should be followed to prevent excessive heat exposure that may affect insulation performance or cause mechanical deformation. The soldering temperature should generally not exceed 260°C, and the heating duration should be controlled within 5 seconds. Mating and Unmating Operation The SSMB interface is designed with specified mating cycle performance. Excessive or improper insertion and removal should be avoided to prevent contact wear or mechanical damage. During installation, ensure proper alignment and avoid angled insertion that may deform the connector pins. PCB布局兼容性 When designing the PCB, customers should follow Kinghelm’s recommended specifications for mounting hole diameter, spacing, and layout requirements. Proper PCB matching ensures secure soldering, smooth assembly, and reliable mechanical performance. 环境保护 The KH-SSMB-JE is not a waterproof or dustproof connector. For outdoor or high-humidity environments, additional system-level protection should be implemented to prevent moisture and dust from affecting electrical performance. 储存条件 The product should be stored in a normal temperature and humidity environment free from corrosive gases. Long-term exposure to high temperature, high humidity, or chemical contamination should be avoided to prevent oxidation of contacts and damage to surface plating. Kinghelm KH-SSMB-JE Specification 6. 结论 As RF systems continue moving toward higher integration, smaller form factors, and increased channel density, the KH-SSMB-JE SSMB PCB Vertical Male RF Coaxial Connector provides an ideal solution combining compact design, reliable electrical performance, and robust mechanical stability. With its 2.7 mm miniature interface, DC–6 GHz wideband capability, 50Ω impedance, and durable metal construction, the KH-SSMB-JE represents Kinghelm’s expertise and innovation in miniature RF interconnection technology. For communication equipment manufacturers, IoT solution providers, automotive electronics developers, and test & measurement companies, selecting the KH-SSMB-JE means achieving an optimized balance between space utilization and RF performance. From improving PCB layout flexibility and production efficiency to ensuring long-term operational reliability, this connector delivers value throughout the entire product lifecycle. Kinghelm 公司始终致力于以客户为中心的创新和射频连接器产品组合的持续改进。作为SSMB系列的重要成员，KH-SSMB-JE可与……配合使用 Kinghelm’s other RF connector solutions to provide reliable interconnection support for a wide range of industries and help customers build more competitive RF products. 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-SSMB-JE查看产品详细信息

在射频通信、微波测试、智能终端等精密电子领域，射频同轴连接器是信号传输的核心组件。它们的稳定性、精度和兼容性直接决定了整个系统的运行效率和使用寿命。随着电子设备不断向小型化和高集成度方向发展，传统的SMA连接器尺寸较大、在紧凑空间内适应性差等局限性逐渐显现。因此，结构更紧凑、高频性能更优异的SSMA连接器已成为业界的主流选择。 Kinghelm 公司多年来一直深耕射频连接器领域，凭借成熟的研发能力和先进的制造工艺， Kinghelm 公司推出了KH-SSMA-KWE SSMA直角母头板端连接器，完美满足小型化设备的布线需求。凭借稳定的电气性能和坚固的结构设计，它已成为工业通信、精密测试设备和物联网设备的理想选择。 Kinghelm KH-SSMA-KWE 产品图片 KH-SSMA-KWE 是一款通孔安装的 SSMA 直角母连接器，由 [此处应填写制造商名称] 专门设计。 Kinghelm 适用于板端安装应用。与直型连接器相比，其直角结构有效避免了设备外壳和周围元件的干扰，显著提升了在紧凑型PCB布局中的适应性。它解决了传统连接器常见的布线复杂、空间利用率低等行业难题。该产品采用标准的通孔安装工艺，无需特殊工具即可兼容常规PCB焊接操作。它组装便捷、连接牢固，既满足大规模工业生产的需求，也满足小型设备的调试需求，因此适用于各种商业和工业射频应用。 关于关键电气规格， Kinghelm KH-SSMA-KWE严格遵循50Ω射频阻抗标准设计，该标准是广泛应用于商业通信系统、微波设备和测试仪器的通用阻抗标准。这种设计有效防止了阻抗失配引起的信号反射、损耗过大和传输失真。该产品支持DC-6GHz的频率范围，满足主流物联网通信、短距离射频传输和常规微波测试设备的需求。它具有稳定的高频传输性能和出色的兼容性。与普通低质量SSMA连接器相比，该产品在0-6GHz频段内保持≤1.2的电压驻波比（VSWR）。极低的VSWR最大限度地减少了信号反射损耗，确保了高频信号的高质量、高效率传输，同时防止了信号衰减和干扰，完全满足精密电子设备对信号传输精度的严格要求。 环境适应性和耐久性是工业级射频连接器的关键评价标准，也是其主要优势之一。 Kinghelm 与普通消费级连接器相比，KH-SSMA-KWE 连接器具有更优异的性能。其工作温度范围为 -40°C 至 125°C。宽广的温度适应性使其能够在严苛环境下可靠运行，包括户外设备、工业控制系统、汽车通信设备和航空航天相关应用。无论是在极寒环境下还是在高温条件下长时间运行，该连接器都能保持稳定的机械和电气性能，不会出现接触不良或参数漂移等问题。 在绝缘和导电性能方面，本产品所有规格均符合行业高标准。其耐压高达750V，具有优异的耐高压性能，有效防止电路电压波动和瞬态电压浪涌，降低漏电和击穿等风险。绝缘电阻高达1000MΩ，提供卓越的绝缘性能，防止漏电和信号干扰。同时，接触电阻得到精确控制，内导体电阻低至5mΩ，外导体电阻低至2.5mΩ。极低的接触电阻显著降低了电流和射频信号的传输损耗，提高了传输效率，同时减少了热损耗，延长了设备的整体使用寿命。 就机械耐久性而言， Kinghelm KH-SSMA-KWE 经过严格的插拔循环测试，可承受高达 500 次的插拔循环。即使经过反复插拔，也能保持可靠的接触精度和锁定稳定性。螺纹结构耐磨损、不易松动，适用于需要频繁调整和维护的设备应用。该产品结构紧凑精密，单件毛重仅为 2.38 克。其轻量化设计最大限度地减少了 PCB 的负载，符合电子设备小型化发展趋势，尤其适用于空间受限的应用，例如微型无人机、嵌入式通信模块和便携式测试仪器。 就包装和制造设计而言， Kinghelm 充分考虑客户批量采购和存储的需求。KH-SSMA-KWE采用标准化的袋装包装，防护性能优异，有效防止运输和存储过程中的损坏、氧化和引脚变形，确保交付的产品质量始终如一。通孔封装与传统的PCB焊接工艺具有良好的兼容性。焊接后，封装牢固可靠，具有出色的抗振性和抗脱落性，使其适用于汽车系统、户外设备和工业控制等振动频繁的复杂运行环境。 凭借其出色的整体表现， Kinghelm KH-SSMA-KWE SSMA 直角母连接器广泛应用于商业、工业和消费领域。在通信系统中，它可用于基站模块、物联网通信天线和短距离射频传输设备。在精密测试应用中，它适用于微波测试仪器、信号检测设备和实验室射频调试系统。此外，它还广泛应用于卫星导航设备、智能家居射频模块、工业自动化控制系统等场景，是紧凑型高性能应用的理想射频连接器解决方案。 Kinghelm KH-SSMA-KWE 规范 从射频连接器行业的整体发展趋势来看，小型化、高精度和高可靠性已成为技术进步的主要方向。 Kinghelm 公司始终致力于精密电子元器件（包括射频连接器和互连产品）的研发和制造，并通过严格的质量控制标准不断提升产品质量。KH-SSMA-KWE 连接器具有标准 50Ω 阻抗、6GHz 高频传输能力、宽温耐受范围、低损耗和高耐久性等优势，有效解决了空间受限环境下的射频连接、稳定的高频信号传输以及严苛条件下的可靠运行等行业难题。它为各行业射频设备的稳定运行提供了坚实的支撑，是工程师、采购人员和研发人员选择 SSMA 直角连接器时高性价比的优质之选。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-SSMA-KWE查看产品详细信息

在射频通信、智能测量与控制以及物联网终端等领域，PCB级信号传输的稳定性、空间利用效率和环境耐久性直接决定了整个系统的整体性能。随着电子设备不断向小型化和高密度集成方向发展，有限的PCB空间对射频连接器元件提出了越来越高的要求。作为一种高性能的PCB贴装SSMA核心元件， Kinghelm KH-SSMA-KE 直型母头射频同轴连接器凭借其紧凑的结构、优异的高频特性和可靠的耐温性，有效解决了微型射频器件布线空间有限、高频信号损耗以及极端温度条件下性能下降等关键挑战，已成为PCB侧SSMA射频连接的主流选择。 Kinghelm KH-SSMA-KE 产品图片 SSMA 是一种小型化的 SMA 衍生射频接口，尺寸更小，更适合紧凑型 PCB 布局。KH-SSMA-KE 是一款标准直插式母头连接器，采用 DIP 直插封装，专为 PCB 焊接安装而设计。作为一款标准化的 PCB 安装式 SSMA 元件，它组装简便——只需直接插入 PCB 并焊接即可完成安装。它兼容自动化生产线，有效提升批量生产效率。单个 SSMA 连接器重量仅为 1.2g，轻巧的设计最大限度地减少了设备的负载，完美满足便携式无线模块、微型测试仪器和其他紧凑型产品的轻量化设计要求。与通常占用大量电路板空间的传统射频连接器相比，这款 PCB 安装式 SSMA 连接器有效节省了 PCB 布局面积，使工程师能够实现更高密度的电路设计。 电气性能是射频连接器的核心指标。KH-SSMA-KE 严格遵循射频行业标准，采用 50Ω 特性阻抗，确保与大多数无线通信模块和射频测试设备阻抗匹配，从源头上降低信号反射和失真。其工作频率范围覆盖 0–6GHz，支持物联网无线传输、短距离射频通信、信号检测和测量等应用中常用的各种频段。一个连接器即可满足多种设备的开发需求，具有极佳的通用性。 全频段驻波比≤1.2直接体现了其低损耗传输能力。更低的驻波比意味着更低的信号反射损耗和更高的射频能量传输效率，从而确保长期运行期间稳定的信号性能，并提高通信和测量数据的准确性和可靠性。在电气安全方面，其耐压高达750V，绝缘电阻为1000MΩ。优异的绝缘性能有助于抵抗复杂电磁环境下的干扰，并降低击穿和短路的风险。该产品还具有精确控制的接触电阻，内导体接触电阻为5mΩ，外导体接触电阻为2.5mΩ。极低的接触电阻降低了传输过程中的发热和功率损耗，在连续运行期间保持稳定的连接性能，并显著降低了设备故障率。 许多户外和工业设备都长期暴露在温度波动环境中。这款PCB安装式SSMA直插式母连接器具有-40℃至+125℃的宽工作温度范围。无论是在严寒的户外环境还是在封闭设备外壳内的高温条件下，连接器材料都能保持结构完整性和稳定的性能，不会发生变形或性能退化。其耐高温性能提供了卓越的可靠性。机械性能也经过严格验证，有效插拔次数高达500次。即使经过反复插拔、调试和维护操作，它仍能保持可靠的接触性能，使其适用于需要频繁连接循环的测试仪器以及设计用于连续运行的工业端子。该产品采用直插式正极性针脚结构，确保焊接牢固，并具有抗振动和抗松动性能，使其能够承受汽车射频设备和工业测量控制系统中的振动环境。 从生产和应用角度来看，KH-SSMA-KE采用袋装包装，在运输和储存过程中提供有效保护，防止终端损坏和氧化。 Kinghelm凭借完善的生产质量控制体系，产品元件电气参数高度一致，无需在大规模组装过程中进行单独调整，有助于企业缩短产品开发和批量生产周期。标准直插封装兼容主流PCB焊接工艺，可用于半自动和全自动生产线，减少人工组装误差，降低制造成本。 KH-SSMA-KE PCB贴装式SSMA直插式母连接器结构紧凑、带宽低损耗、耐高低温、安装便捷，应用范围广泛。它广泛应用于无线通信模块、物联网射频终端、RFID识别设备、射频测试测量仪器、微型雷达模块、汽车射频系统以及智能设备通信单元等领域。面对设备设计日益紧凑的趋势，该连接器能够帮助工程师在有限的PCB空间内构建可靠的射频信号通路，同时兼顾产品尺寸和通信性能。 Kinghelm KH-SSMA-KE 规格 综上所述， Kinghelm KH-SSMA-KE 直插式母头射频连接器是一款实用可靠的 PCB 安装式 SSMA 连接器解决方案。它集小型化尺寸、6GHz 宽带传输能力、低驻波比和低损耗性能、宽工作温度范围以及长机械使用寿命于一体，不仅满足硬件工程师对紧凑布局设计的需求，还能确保高质量的射频信号传输。KH-SSMA-KE 可广泛应用于消费类无线设备、工业测量与控制系统、射频测试应用等领域，提供可靠的 PCB 侧射频连接，是微型射频设备开发的理想精密连接器之选。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-SSMA-KE查看产品详细信息

在电子设备的研发和生产中，DIP开关是一种看似不起眼却至关重要的基础元件。无论是工业控制设备的地址编码、智能家居系统的功能配置，还是PCB开发和调试过程中的参数切换，稳定可靠的DIP开关都必不可少。 市场上DIP开关产品种类繁多，如何选择一款性能稳定、操作方便、性价比高的4位滑动DIP开​​关，已成为许多电子工程师和采购专业人员关注的重点。 今天，我们将深入了解KH-BM425404DZ-FZ拨码开关。 Kinghelm 并探究为什么该产品已成为众多制造商的常用选择。 Kinghelm KH-BM425404DZ-FZ 产品图片 1. 拨码开关：电子设备的“隐形控制面板” 双列直插式开关（DIP开关），也称为钢琴开关或拇指开关，是一种微型开关元件，可通过手动操作控制电路的开/关状态。它本质上由多个集成的单刀单掷（SPST）开关组成。每个开关独立控制一条电路路径，不同的开关位置组合可以实现各种功能，例如地址编码、模式选择和参数配置。 在实际应用中，DIP开关主要在以下三个方面体现其价值： 首先是硬件级配置能力。无需软件编程，基本设备设置可以直接通过硬件完成，因此特别适合工厂预设、地址分配和其他应用。 其次，操作直观可靠。物理开关位置清晰可见，消除了软件配置丢失的风险。 第三，成本优势显著。与复杂的触摸控制或数字配置方案相比，DIP开关结构简单、成本低廉，是批量生产电子设备的理想选择。 由于这些优势，DIP开关的质量直接影响整个设备的运行稳定性。触点可靠性差或开关位置不明确的DIP开关可能导致地址冲突、功能故障甚至电路问题，从而造成严重的维护难题。 因此，选择来自可靠制造商的产品，例如 Kinghelm 尤其重要。 2. KH-BM425404DZ-FZ 产品概述 KH-BM425404DZ-FZ 是一款由……推出的四位滑动式拨码开关。 Kinghelm它属于公司标准音高 DIP 开关系列，是一款专为通用应用设计的经典型号。 该产品采用了一种 2.54mm 行业标准间距设计使其成为一种通用的直插式 DIP 开关，适用于大多数传统电子设备中的参数调整和电路切换要求。 从结构角度来看，该开关具有以下特点： 垂直插入、水平滑动、凸起式致动器设计蓝色外壳加上反向数字标记，提供了极佳的视觉识别效果。 期限 “垂直插入和水平滑动” 这意味着开关引脚垂直插入PCB板，而执行器则水平左右移动。这种结构因其操作简便、开关位置清晰，且既适用于手动调节也适用于自动化装配，是工业应用中最广泛使用的DIP开关设计之一。 就基本规格而言，KH-BM425404DZ-FZ 具有以下特点 4 个独立开关位置每个都使用一个 SPST（单刀单掷）电路结构其额定电气规格为： 25mA / 24V满足信号电路和低功耗控制电路的要求。 单个产品的重量仅为 1.3125克使其成为一个轻型组件，对整个设备的重量影响极小。 包装方法是 管包装其中多个开关整齐地排列在保护管内。这不仅可以防止引脚变形，而且便于存储管理和生产线供料。 3. 五大核心特性带来可靠性能 1. 标准间距设计，兼容性极佳 此 2.54毫米（0.1英寸） 间距是电子行业普遍认可的标准间距。包括针座、插座和集成电路在内的大量元件都遵循这一间距标准。 此 Kinghelm KH-BM425404DZ-FZ 严格采用 2.54mm 通用间距设计。这款四位开关的布局与主流 PCB 安装孔位完美匹配，无需重新设计 PCB 即可直接替换其他同规格品牌的产品。 这大大降低了元件选择的难度和更换成本。 对于开发多个产品平台的公司而言，使用具有统一 2.54mm 标准间距的 DIP 开关还可以减少材料类型数量，简化 BOM 管理，并提高供应链效率。 2. 垂直插入和水平滑动结构，带来清晰的操作感 结构设计对拨码开关的用户体验至关重要。 KH-BM425404DZ-FZ采用了一种 垂直插入、水平滑动、凸起式致动器结构执行器略微突出于外壳之上，为手指操作提供了足够的接触面积，防止在调整过程中打滑或困难。 每个位置都能提供清晰的触觉反馈。切换过程中，当开关到达正确位置时，用户可以感觉到明显的“咔嗒”声，确保切换精准无误，不会卡顿。 该产品的一大特色是其蓝色外壳和反向编号标识。反向印刷使得编号与开关位置之间的对应关系更容易识别，尤其是在光线昏暗的设备内部。 这有效地降低了错误调整的可能性。 3. 用于稳定可靠开关的单刀单掷电路结构 电路结构决定了拨码开关的电气性能。 KH-BM425404DZ-FZ 的每个位置都采用了经典设计 SPST（单刀单掷） 结构方面，内部触点经过精密设计，可提供低接触电阻和稳定的导电性。 额定规格为 25mA / 24V它涵盖了大多数数字电路和控制信号应用的运行要求。 对于可能需要反复操作的拨码开关，触点耐用性是一个关键的质量指标。 在制造过程中， Kinghelm 严格控制触点材料和电镀工艺，以确保开关在反复操作后仍保持优异的触点性能，避免接触不良或开关失效等问题。 4. PC通孔插针，安装便捷 安装时，该开关配备了 PC通孔引脚使其成为标准插件组件。 这些引脚坚固耐用，间距精确。插入PCB通孔后，它们不易倾斜或变形。 这使得该开关既适用于小批量原型制作中的手工焊接，也适用于大规模生产中的自动化波峰焊工艺。 对于制造商而言，插入式DIP开关具有诸多优势，例如焊接可靠性高、机械强度优异。即使在运输或振动环境下，开关也不容易松动或脱落。 与表面贴装式 DIP 开关相比，通孔式 DIP 开关具有更强的机械强度，在工业控制系统和电力设备中应用更为广泛。 5. 采用管状包装，更好地保护元件 包装细节往往反映了制造商的质量控制理念。 KH-BM425404DZ-FZ 使用 管包装每个开关都整齐地排列在专用的塑料管内。引脚得到全面保护。 这种包装方法可以防止引脚在运输过程中变形，同时还能防尘防潮，确保元件到达生产线时引脚清洁无氧化，从而获得更好的焊接质量。 管状包装还支持自动化送料系统，使其适用于大规模生产环境，并提高装配效率。 4. 广泛的兼容性，适用于多种应用场景 优秀的拨码开关应该能够适应各种行业和应用。 由于其性能稳定且规格通用， Kinghelm KH-BM425404DZ-FZ广泛应用于多个领域： 工业控制设备 PLC 扩展模块、工业控制器和数据采集模块通常需要拨码开关来设置设备地址、配置通信波特率或选择操作模式。 四位开关提供 16种组合状态满足大多数中小设备的编码要求。 智能家居应用 智能照明控制模块、窗帘电机控制器和安全报警系统通常使用 DIP 开关进行区域设置和配对模式选择。 安装和现场调整简单方便。 仪器设备 由于其操作直观、状态指示清晰，各种测量仪器和测试设备经常使用滑动式 DIP 开关进行量程选择和功能模式配置。 通讯设备 网络通信设备，如交换机、路由器和串行服务器，也通常使用 DIP 开关进行地址配置和功能设置。 PCB开发与调试 在产品开发过程中，DIP开关是工程师的宝贵工具。它们可以通过硬件设置快速切换电路配置和参数组合，从而显著提高开发效率。 5. 延长产品寿命的使用指南 为确保最佳性能并延长拨码开关的使用寿命，在安装和操作过程中应考虑以下几点： 首先，确保安装过程中精准对准。将开关插入PCB板时，请确保所有引脚与对应的孔位正确对齐。避免用力弯曲引脚或施加过大压力，否则可能会损坏引脚或内部结构。 如果插针稍微错位，请在安装前用镊子小心地将其调整好。 其次，严格遵守额定电气规格。该开关的额定值为 25mA / 24V这意味着它是专为信号电平应用而设计的。切勿直接将其用于大电流或高压电源电路，否则可能会烧毁触点、损坏开关或造成安全隐患。 第三，控制焊接温度和时间。在波峰焊或手工焊接过程中，务必保持合适的焊接温度和时间。过高的温度可能导致塑料外壳变形或损坏内部触点，从而影响电气性能。 第四，保持干燥清洁的操作环境。DIP开关的内部结构非常精密。灰尘或湿气进入开关可能会导致接触不良或绝缘性能下降。 设备设计应包括适当的防尘和防潮措施。 最后，轻轻操作开关。尽管 Kinghelm DIP开关具有可靠的机械耐久性，轻柔操作并避免过大的力仍然是延长产品寿命的重要做法。 6.为什么选择 Kinghelm? 在电子元件选择中，品牌声誉代表着质量保证。 Kinghelm 是一家专业的国内电子元器件品牌，在连接器、开关、射频元器件及相关产品领域拥有多年经验。公司已建立起完善的研发、制造和质量控制体系。 Kinghelm的 DIP 开关产品线涵盖各种规格，包括不同的位置数和安装方式，以满足不同的客户需求。 选择 Kinghelm DIP开关用于选择三个级别的保证： 1. 质量稳定所有产品均经过严格的出厂检验，以确保符合电气和机械性能的行业标准。 2. 可靠的供应能力具备充足的生产能力和标准型号的常规库存， Kinghelm 确保持续供应，避免生产延误。 3.专业技术支持技术支持团队提供产品选择指导、样品测试及相关服务，帮助工程师快速找到合适的解决方案。 对于需要批量采购的客户， Kinghelm 还可以提供定制服务，包括根据具体应用要求调整开关参数、外壳颜色或包装方式。 Kinghelm KH-BM425404DZ-FZ 规格 7. 结论 总体而言， KH-BM425404DZ-FZ 是一个高度平衡的 四位拨码开关 整体性能优异。 此 2.54mm标准间距 具有广泛的兼容性。此 垂直插入和水平滑动凸起式致动器设计 确保运行清晰流畅。此 SPST电路结构 提供稳定可靠的交换性能。此 PC通孔引脚 支持传统的插件组装工艺。结合保护性管状包装和 Kinghelm凭借其品牌声誉，该产品成为一种经济高效且可靠的通用 DIP 开关解决方案。 无论您是为新产品开发选择零部件，还是为批量生产的设备寻找可靠的供应链解决方案， Kinghelm“ 4位蓝色垂直插入式滑动拨码开关，带反向标记 值得考虑。 它或许不是最炫目的电子元件，但它绝对是一个值得信赖、易于安装且使用起来充满信心的元件。 毕竟，对于像拨码开关这样的基本元件来说， 稳定性和可靠性是最大的优势。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-BM425404DZ-FZ查看产品详细信息

在现代电子产品设计中，控制元件需要兼具紧凑性和高可靠性，尤其是在需要多功能开关的应用中。 Kinghelm KH-SS23F19-G8 滑动开关 这款DP3T（双刀三掷）开关旨在提供稳定的三位控制，具有清晰的触觉反馈和强大的机械耐久性。采用通孔安装结构和焊接端子，确保了牢固的电气连接和长期稳定性。其紧凑的35.3mm × 13mm尺寸，搭配黑色矩形滑块设计，使其适用于各种工业和消费电子产品。无论用于音频系统、仪器仪表还是工业控制面板，这款开关都能为多电路选择和信号路由提供可靠的解决方案。 Kinghelm KH-SS23F19-G8 产品图片 用于灵活三位开关的DP3T结构 KH-SS23F19-G8 采用 DP3T 电路结构，允许两个独立电路在三个位置之间切换。这种结构实现了单个元件内部灵活的信号路由和功能模式选择，使其非常适用于需要多种工作状态的系统。 矩形滑块设计确保操作顺畅，并提供清晰的位置反馈，使用户在使用过程中能够清楚地识别开关状态。此外，焊接端子增大了开关与PCB板的接触面积，提高了焊点强度，降低了长期运行或振动环境下出现连接不良的风险。 作为一部分 Kinghelm 滑动开关系列该模型强调电气稳定性和机械可靠性，使其适用于需要在大规模生产中保持稳定开关性能的设计。 广泛应用于音频、工业和通信系统 KH-SS23F19-G8 滑动开关因其稳定的多位置切换能力而被广泛应用于多个电子领域。 在功放和音响系统等音频设备中，它通常用于输入选择、声音模式切换和信号路由控制。其清晰的三位结构实现了直观的用户交互和精确的功能控制。 在工业控制系统中，该开关用于模式选择、运行状态切换和设备功能分段。其坚固耐用的机械结构使其适用于需要频繁操作或长使用寿命的环境。 它还广泛应用于仪器仪表和通信设备中，在这些设备中，不同工作模式之间的可靠信号切换至关重要。此外，在安防系统中，它支持在连续工作条件下进行稳定的配置选择。 受支持 Kinghelm 凭借在电子连接器和开关制造方面的专业知识，该产品可确保在大规模生产应用中保持一致的质量和稳定的性能。 工程优势和安装可靠性 从工程角度来看，KH-SS23F19-G8 的设计不仅考虑了功能性开关，还考虑了实际的 PCB 集成和长期耐用性。 其 35.3mm × 13mm 的尺寸为 PCB 布局设计提供了清晰的参考，方便工程师在系统集成过程中进行空间分配。通孔安装结构确保了牢固的机械固定，而焊片端子则增强了组装和运行过程中的结构稳定性。 该开关设计可承受反复机械循环，因此适用于需要频繁切换的应用。其稳定的触点设计降低了信号中断的风险，确保电路长期可靠运行。 在大规模生产环境中，尺寸精度的一致性至关重要。 Kinghelm 滑动开关 有助于提高装配效率并减少单元之间的差异，这对于工业级电子制造至关重要。 Kinghelm KH-SS23F19-G8 规格 结论：一种实用可靠的多位置控制选择 此 Kinghelm KH-SS23F19-G8 滑动开关 结合了 DP3T 结构、耐用的通孔设计和稳定的焊片连接，为现代电子系统提供可靠的多位置开关解决方案。 无论用于音频设备、工业控制器还是通信设备，它都能提供稳定的性能和清晰的操作反馈。对于寻求可靠的多功能控制应用滑动开关的工程师和产品设计师而言，这款产品是一款实用且可直接投入生产的理想之选。 更多电子元件和开关解决方案，请访问 Kinghelm 探索全系列产品有助于通过稳定高效的控制元件优化您的系统设计。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-SS23F19-G8查看产品详细信息

随着现代电子设备不断向更智能、更强大的功能发展，对多功能控制元件的需求也显著增加。传统的单位置或双位置开关通常无法满足需要多种操作模式的系统需求。而多位置滑动开关正是在此发挥着至关重要的作用。 此 Kinghelm KH-SS24H20-G10 垂直滑动开关专为提供稳定、精确的多状态控制而设计。该开关采用双刀四位 (DP4T) 配置和非短路切换机制，可为工业设备、通信系统、测试仪器、消费电子产品和各种智能控制应用提供可靠的性能。 KH-SS24H20-G10 结构紧凑，触点性能可靠，开关反馈清晰，已成为寻求高效模式选择和电路控制解决方案的工程师的理想选择。 Kinghelm KH-SS24H20-G10 产品图片 多位置切换，增强功能 如今的电子产品通常需要多种操作模式，以满足不同的用户需求和应用场景。 Kinghelm KH-SS24H20-G10 通过其 DP4T（双极四位）设计满足了这一需求，从而在单个组件中实现了四种不同的开关状态。 这种配置允许设计人员在不增加PCB复杂性的情况下实现多种功能。无论是选择工作模式、更改通信设置、配置参数还是切换信号路径，该开关都能提供精确可靠的控制。 4毫米的执行器行程可在操作过程中提供清晰的触觉反馈，使用户能够轻松识别位置变化。这提高了专业设备和消费类设备的易用性和操作精度。 与短路型开关不同，KH-SS24H20-G10 采用非短路触点结构。在位置切换过程中，电气触点保持隔离，防止意外电路连接。这一特性在信号意外重叠或瞬时短路可能影响系统性能的应用中尤为重要。 因此，该开关在敏感电子系统和精密控制应用中具有更高的可靠性。 结构紧凑，采用安全通孔安装方式 在现代PCB设计中，空间效率仍然是一个关键因素。KH-SS24H20-G10采用紧凑型设计，尺寸约为18.2mm × 10.5mm，总长度为25mm。这使得设计人员能够在最大限度地减少电路板空间占用的同时，集成先进的开关功能。 该开关采用垂直通孔安装结构，焊接后具有极强的机械稳定性。与一些表面贴装式开关相比，通孔安装具有更高的抗振性和抗机械应力能力，使其更适用于严苛的工业环境。 其双排引脚布局提高了焊点可靠性，并确保了长时间运行下稳定的电气性能。标准化的引脚排列也支持高效的组装工艺，使该元件既适用于手工生产，也适用于自动化生产线。 Kinghelm 公司非常重视产品一致性和制造质量，确保每个交换机在其使用寿命内都能提供可靠的性能。 适用于工业、通信和消费电子产品 KH-SS24H20-G10 的主要优势之一是其广泛的应用兼容性。 在工业自动化系统中，该开关可用于选择运行模式、配置参数和控制面板功能。测试和测量设备可利用其四位开关功能进行量程选择、信号路由或运行设置。 通信设备经常需要在不同的模式、信道或配置之间切换。KH-SS24H20-G10 的非短路设计有助于在这些切换过程中保持信号完整性和系统稳定性。 在消费电子产品领域，该开关适用于音频设备、智能家居控制器、便携式乐器、游戏外设以及各种需要多级功能的电子产品。 随着电子产品不断将更多功能集成到紧凑的设计中，像 KH-SS24H20-G10 这样的可靠多位置开关正成为全球系统设计人员越来越有价值的组件。 实现最佳性能的设计考虑因素 为了最大限度地提高 KH-SS24H20-G10 的性能和可靠性，在 PCB 开发过程中应考虑以下几个设计因素。 PCB板的尺寸应与开关尺寸相匹配，并能容纳约18mm的焊接区域，双排引脚中心间距为6.5mm。此外，还应采用适当的机械支撑以确保安装稳定。 执行器周围应预留足够的间隙，以确保用户操作顺畅并防止外壳干扰。这一点在紧凑型电子设备中尤为重要，因为外部外壳组件可能会限制开关的运动。 工程师还应确保开关在规定的电气额定范围内运行。合理的电路设计和负载管理有助于延长使用寿命并保持长期性能的稳定性。 通过遵循推荐的安装规范，制造商可以确保最终产品的最佳可靠性和耐用性。 为什么选择 Kinghelm KH-SS24H20-G10？ Kinghelm 该公司已成为值得信赖的电子元件、连接器、射频天线、开关和互连解决方案供应商。公司对质量、创新和卓越制造的承诺赢得了众多行业的认可。 KH-SS24H20-G10 通过以下方式体现了这些优势： 双刀四位 (DP4T) 开关能力 非短路触点设计 4毫米执行器行程清晰 垂直通孔安装结构 可靠的双排引脚配置 尺寸紧凑，可有效利用PCB板 在要求苛刻的应用中表现稳定 这些特性使其成为寻求可靠的多位置开关解决方案的工程师的绝佳选择。 Kinghelm KH-SS24H20-G10 规格 结语 此 Kinghelm KH-SS24H20-G10 垂直滑动开关将灵活的四位控制、可靠的无短路运行、紧凑的结构和坚固的机械设计集成于一体。无论应用于工业自动化、通信设备、测试仪器还是消费电子产品，它都能为多模式选择和电路控制提供有效的解决方案。 随着现代电子系统对功能性和可靠性的要求不断提高，KH-SS24H20-G10 凭借其实用性和可靠性脱颖而出，成为一款理想的开关解决方案。对于希望在保持系统稳定性的同时提升控制灵活性的工程师和制造商而言，这款产品尤为重要。 Kinghelm 滑动开关是一种明智高效的选择。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。

随着电子设备不断小型化、智能化和集成化，工程师们越来越重视元件的尺寸、可靠性和安装灵活性。在各种控制元件中，滑动开关因其操作简便、性能可靠和经济高效而备受青睐。 此 Kinghelm KH-SS24E01-G6 滑动开关专为紧凑型电子应用而设计，可提供稳定的信号切换。该滑动开关采用垂直通孔结构和短路触点机构，具有操作平稳、电气性能可靠和空间利用率高的优点。它广泛应用于消费电子产品、通信设备、工业控制系统以及各种需要可靠切换功能的电子设备中。 Kinghelm KH-SS24E01-G6 产品图片 结构紧凑，针对现代PCB设计进行了优化 随着电子产品变得越来越紧凑，PCB空间已成为产品开发中最宝贵的资源之一。设计人员不断寻找既能提供功能又能占用最小电路板空间的元器件。 KH-SS24E01-G6 滑动开关采用紧凑型设计，总长度为 18.1 毫米，宽度为 6.2 毫米，底座高度为 5.2 毫米。其小巧的尺寸使工程师能够优化 PCB 布局，并在有限的空间内集成更多功能。 垂直通孔安装设计进一步提高了安装灵活性和机械稳定性。这使得该开关特别适用于便携式设备、通信模块、紧凑型控制板和空间受限的电子系统。 除了尺寸紧凑外，该开关还经过精心设计，可实现平稳运行和长期耐用性，从而帮助制造商提高产品的整体质量和可靠性。 短路触点设计实现平滑信号过渡 KH-SS24E01-G6 的关键特性之一是其短路触点机制，也称为先合后断设计。在切换过程中，电触点会短暂重叠，从而使信号能够在不同位置之间平滑过渡。 这种设计有助于降低信号中断的风险，并提高系统整体稳定性。对于通信设备、音频设备和电子控制系统等应用而言，保持信号连续传输对性能至关重要。 该开关滑动顺畅，触觉反馈清晰，使用户能够轻松准确地操作。无论用于频繁使用的消费品还是长寿命的工业设备，KH-SS24E01-G6 都能提供可靠的开关性能。 随着电子系统对可靠性的要求不断提高，短路滑动开关仍然是许多信号控制应用中的首选解决方案。 长期应用的可靠性能 可靠性是选择电子元件时最重要的考虑因素之一。高质量的滑动开关可以显著提高整个系统的稳定性和使用寿命。 KH-SS24E01-G6 采用坚固耐用的机械结构，可承受反复操作，同时保持稳定的电气性能。其标准化的引脚布局简化了 PCB 设计，并支持高效的组装流程。 Kinghelm 在整个生产过程中坚持严格的质量控制标准，以确保产品的一致性和可靠的性能。这种对质量的执着追求有助于设备制造商降低维护成本并提高最终用户的满意度。 对于寻求可靠电子开关元件的企业而言，KH-SS24E01-G6 在性能、耐用性和成本效益之间实现了有效的平衡。 适用于多种电子应用 由于其尺寸紧凑、运行稳定，KH-SS24E01-G6 滑动开关适用于各种电子应用。 在消费电子产品中，它可用于功能选择和控制操作。在通信设备中，它支持信号路由和设备配置。工业控制系统可利用该开关进行操作设置和控制功能，而紧凑型电子模块则受益于其节省空间的设计。 其多功能性使其成为寻求跨多个产品类别的可靠开关解决方案的制造商的绝佳选择。 随着市场对紧凑可靠电子设备的需求持续增长，对高质量滑动开关的需求依然强劲。KH-SS24E01-G6 的设计正是为了满足这些不断变化的市场需求。 Kinghelm KH-SS24E01-G6 规格 结语 此 Kinghelm KH-SS24E01-G6 滑动开关结合了紧凑的尺寸、可靠的开关性能和节省空间的垂直安装设计，以满足现代电子产品的需求。 无论应用于消费电子产品、通信系统、工业设备还是嵌入式控制设备，这款滑动开关都能提供稳定的运行和长期的可靠性。对于寻求紧凑可靠开关解决方案的工程师和制造商而言，KH-SS24E01-G6 是一款实用之选，可支持高效的产品设计和始终如一的性能。 探索更多来自[此处应填写品牌名称]的高品质电子元件 Kinghelm 为您的下一个项目找到可靠的解决方案。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。

在当今快速发展的电子行业中，即使是一个小小的开关元件也能显著影响电子设备的性能、易用性和可靠性。从消费电子产品和工业自动化系统到通信设备和测试仪器，工程师们都需要能够提供稳定运行、长使用寿命和精确控制的开关解决方案。作为电子电路设计中的关键元件之一，滑动开关凭借其结构简单、操作直观和性能可靠等优点，仍然被广泛应用。 此 Kinghelm KH-SS25D01-G2 滑动开关专为满足这些需求而设计。该开关采用双电路控制设计、垂直通孔安装和紧凑的双位滑动机构，可为各种电子应用提供高效可靠的电路控制。其坚固的金属外壳和精确的开关性能使其成为需要可靠模式选择和电路切换功能的现代电子设备的理想选择。 Kinghelm KH-SS25D01-G2 产品图片 采用双电路开关设计，实现灵活控制 KH-SS25D01-G2采用双电路开关结构，可同时控制两个独立电路。与简单的单电路开关相比，这种设计具有更高的灵活性和功能性，使其更适用于各种电气控制系统。 这款开关采用两档滑动机构，行程为 2 毫米，使用户能够快速准确地切换操作模式。精心设计的滑动操作提供清晰的触觉反馈，同时最大限度地减少误触的可能性。 对于寻求高效多功能控制解决方案的设计人员而言，KH-SS25D01-G2 可简化电路布局并减少所需的额外开关元件数量。这有助于降低系统复杂性并提高整体设计效率。 无论是用于信号路由、功能选择还是操作模式切换，该开关都能在各种电子应用中提供可靠的性能。 垂直通孔安装提高了安装可靠性 在现代电子产品生产中，制造效率和组装可靠性日益受到重视。KH-SS25D01-G2采用垂直通孔（DIP）封装设计，具有优异的焊接稳定性和机械强度。 该开关总长度为 18.5 毫米，机身宽度仅为 6.6 毫米，设计紧凑。这种节省空间的设计有助于工程师最大限度地利用 PCB 板空间，同时保持足够的操作便捷性。 与某些表面贴装方案相比，通孔安装方式具有更强的机械固定力，并能更好地抵抗振动和物理应力。这使得该开关特别适用于工业设备、通信设备以及对长期耐用性要求较高的应用。 此外，垂直安装结构使得产品外壳和面板设计更加灵活，更容易集成到各种电子系统中。 坚固的金属外壳提高了可靠性和保护性 电子设备通常在振动、冲击、频繁操作和电磁干扰等环境中运行，这些因素都可能影响元件性能。为了应对这些挑战，KH-SS25D01-G2 采用全封闭金属外壳，从而提高了耐用性和运行稳定性。 金属外壳可保护内部触点免受外部因素影响，同时增强开关的结构强度。这种坚固的设计有助于在运输、组装和长期运行过程中保持可靠的性能。 这款黑色执行器采用聚甲醛（POM）工程塑料制成，这种塑料以其优异的耐磨性、尺寸稳定性和机械性能而著称。即使经过反复的开关循环，该执行器也能保持平稳一致的运行。 此外，优化的内部触点结构确保了每次开关动作期间可靠的电气连接。稳定的触点性能有助于降低信号中断或电路故障的风险，从而提高电子系统的整体可靠性。 应用范围广泛，涵盖多个行业。 由于其尺寸紧凑、结构坚固，KH-SS25D01-G2 适用于不同行业的众多应用。 在消费电子产品中，它可以用于蓝牙音箱、遥控器、游戏设备和小家电等产品的电源选择、运行模式切换和功能控制。 在通信设备中，交换机支持网络设备和无线终端的信号路由、系统配置和操作模式选择。 对于工业控制系统而言，它可作为参数设置、电路切换和设备运行管理的可靠解决方案。 在测试和测量仪器中，该开关可实现精确的信号路径选择和功能控制，从而支持高效可靠的设备运行。 随着智能设备、物联网产品和自动化系统在全球范围内的持续扩展，对可靠开关元件的需求日益增长。KH-SS25D01-G2 为工程师提供了一种实用可靠的解决方案，能够满足现代电子设计不断变化的需求。 为达到最佳性能，安装过程中应遵循正确的焊接规范。工程师应确保引脚精准对齐，避免对执行器施加过大的力，并预留足够的间隙，以确保在2mm的整个开关行程内平稳运行。 Kinghelm KH-SS25D01-G2 规格 结语 此 Kinghelm KH-SS25D01-G2 滑动开关集双电路切换功能、紧凑的垂直通孔设计、坚固的金属外壳和流畅的两档操作于一体，可为各种电子设备提供可靠的电路控制。无论应用于消费电子产品、工业自动化、通信系统还是测量设备，这款滑动开关都能提供稳定高效的切换性能。 作为一家值得信赖的电子元件制造商， Kinghelm 持续为全球客户开发高质量的连接和控制解决方案。KH-SS25D01-G2 就是一个例证。 Kinghelm凭借对可靠性、功能性和卓越工程技术的承诺，使其成为现代电子应用中寻求可靠滑动开关解决方案的设计人员的绝佳选择。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。

随着电子设备不断发展，功能和集成度也日益提高，可靠的开关元件在确保电路稳定运行和用户友好控制方面发挥着至关重要的作用。在需要多种工作模式、信号路由选项或功能选择的应用中，高质量的滑动开关可以显著提升系统性能和设计灵活性。 此 Kinghelm KH-SS26D01-G6 垂直通孔滑动开关旨在满足这些需求。该开关采用双刀六掷 (DP6T) 配置、短路触点机构和紧凑的通孔安装结构，为工程师在工业、通信、仪器仪表和消费电子应用领域中应对复杂的电路控制需求提供了可靠的解决方案。 Kinghelm KH-SS26D01-G6 产品图片 DP6T配置可实现灵活的多位置切换 KH-SS26D01-G6 的一个主要优势是其双刀六掷 (DP6T) 电路结构。 该开关包含两个独立极点和六个可选位置，允许在单个元件内控制多个信号路径或工作模式。与传统的单刀单掷 (SPST)、单刀双掷 (SPDT) 或双刀双掷 (DPDT) 开关相比，DP6T 设计在显著提升功能的同时，最大限度地减少了对 PCB 空间的需求。 典型应用包括： 工业控制系统中的功能选择 通信设备中的频率或信道切换 音频设备中的信号路由 测试和测量仪器中的模式选择 智能电子产品中的多状态控制 通过将多个开关功能集成到单个组件中，工程师可以简化电路架构，减少组件数量，并提高整体系统效率。 短路触点设计确保信号连续传输 KH-SS26D01-G6 采用短路（先合后断）触点机构。 在位置转换期间，新触点在前一个触点断开之前连接，从而产生短暂的重叠，以保持电路的连续性。这种设计有助于防止在切换操作期间可能出现的瞬时信号中断。 主要优势包括： 减少信号中断 提高了开关可靠性 增强运行稳定性 模式切换期间系统故障最小化 该功能在通信系统、音频设备和工业电子产品中尤为重要，因为在这些领域，不间断的信号传输对于正常运行至关重要。 KH-SS26D01-G6 通过在切换过程中保持连续性，有助于提供更流畅、更可靠的用户体验。 紧凑的尺寸支持空间利用率高的PCB设计 现代电子产品对紧凑高效的元件布局提出了越来越高的要求。 KH-SS26D01-G6 采用节省空间的外形设计： 开关长度：21.5 毫米 开关宽度：6.6 毫米 底座高度：10.5 毫米 执行器类型：矩形杆 端子类型：PC引脚 安装方式：垂直通孔 紧凑的结构使设计人员能够优化 PCB 布局，同时保持手动操作的便捷性。 其矩形致动器可提供清晰的触觉反馈和舒适的操作，使其适用于需要频繁选择模式或更改配置的产品。 该开关的尺寸也使其能够集成到内部空间有限的设备中，而不会牺牲功能。 通孔式PC引脚提高了机械稳定性 KH-SS26D01-G6 采用 PC 引脚端子，设计用于通孔安装。 与一些表面贴装替代方案相比，通孔结构具有更高的机械强度和长期可靠性，尤其是在苛刻的工作环境中。 优势包括： 焊点完整性强 优异的抗振性 与波峰焊工艺的兼容性 可靠的电气连接 高效的大规模生产能力 垂直安装结构有效利用了可用的 PCB 空间，进一步增强了设计的灵活性。 对于耐用性至关重要的工业设备、通信系统和控制设备而言，通孔设计可提供额外的运行安全性。 符合RoHS全球环境标准 环境合规性已成为全球电子产品制造的一项关键要求。 此 Kinghelm KH-SS26D01-G6 完全符合 RoHS 法规，确保在整个生产过程中对受限有害物质进行控制。 符合RoHS指令的好处包括： 遵守国际环保法规 支持全球市场准入 与可持续制造实践保持一致 提升产品在出口项目中的信誉度 通过选择符合 RoHS 标准的组件，制造商可以简化认证流程，并支持对环境负责的产品开发。 适用于多个行业的理想应用 由于其 DP6T 架构、短路触点设计、紧凑的尺寸和坚固的结构， Kinghelm KH-SS26D01-G6 适用于多种应用，包括： 工业自动化设备 通讯设备 测试和测量仪器 音频和多媒体系统 智能家居产品 消費性電子產品 嵌入式控制系统 物联网设备 其多功能性使其成为寻求可靠的多位置开关解决方案的工程师的绝佳选择。 Kinghelm KH-SS26D01-G6 规格 结语 此 Kinghelm KH-SS26D01-G6 垂直通孔滑动开关将 DP6T 配置、先合后断切换机制、紧凑的尺寸和可靠的通孔安装集成到一个高性能组件中。 无论用于工业控制系统、通信设备、仪器仪表还是先进的消费电子产品，该开关都能提供可靠的多位置控制和稳定的信号切换性能。 对于寻求可靠且灵活的滑动开关解决方案的工程师来说， Kinghelm KH-SS26D01-G6 在功能性、耐用性和设计效率方面实现了有效平衡。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。

在当今快速发展的电子行业中，即使是最小的元件，其可靠性也会对整个设备的性能产生显著影响。在这些元件中，滑动开关在电源控制、模式选择、信号切换和用户界面操作中发挥着至关重要的作用。无论应用于工业自动化系统、通信设备、测量仪器还是消费电子产品，高质量的滑动开关都能确保稳定的电气性能、较长的使用寿命和可靠的运行。 此 Kinghelm KH-SS33E05-G5 滑动开关旨在满足这些严苛的要求。该开关采用坚固的通孔安装结构、镀银触点和符合环保标准的材料，为寻求兼具耐用性、导电性和稳定性能的紧凑型开关的工程师和制造商提供了可靠的解决方案。 Kinghelm KH-SS33E05-G5 产品图片 结构紧凑，设计稳固，安装稳定。 KH-SS33E05-G5 采用通孔 (THT) 封装，可实现牢固的 PCB 安装和强大的机械固定。与许多表面贴装开关相比，通孔开关在振动、频繁操作或恶劣工作环境下的应用中具有更高的耐用性。 该开关顶部尺寸为长 16.5 毫米、宽 8.5 毫米，适用于多种电子设备，同时有效利用空间。旋钮宽度为 3 毫米，外露高度为 5 毫米，操作舒适，切换时触感清晰。 该开关总高度为 8.6 毫米，底座高度为 5.5 毫米。其 PCB 引脚总跨距为 15.1 毫米，可确保牢固的电路板连接并提高机械稳定性。底部布局采用双排三列引脚排列，并带有定位孔，可确保精确安装并降低焊接后移位的风险。 这种结构设计使得 KH-SS33E05-G5 特别适用于工业控制系统、通信设备、电源、仪器仪表以及其他对长期运行可靠性要求极高的应用。 优质材料确保卓越的电气性能 滑动开关的性能很大程度上取决于其材料的质量和触点设计。 Kinghelm KH-SS33E05-G5 精心挑选了优质材料，以最大限度地提高耐用性和导电性。 执行器旋钮采用聚甲醛（POM）制造，POM俗称缩醛工程塑料。POM以其优异的耐磨性、尺寸稳定性和机械强度而广受认可。即使在频繁操作下，它也能保持平稳的运动和可靠的性能。 开关端子采用H62黄铜制成，这种材料以其优异的导电性、耐腐蚀性和机械耐久性而闻名。H62黄铜常用于高品质的电气和电子元件，因为它能够长时间保持稳定的电气连接。 KH-SS33E05-G5 最显著的优势之一是其全镀银触点和焊盘。银是所有金属中导电性最高的，有助于降低接触电阻并提高电流传输效率。镀银还能增强抗氧化性，确保产品在整个使用寿命期间保持稳定的开关性能。 因此，该开关非常适合需要可靠信号传输和稳定电接触性能的应用。 应用范围广泛，涵盖多个行业。 由于其可靠的结构和优异的电气特性，KH-SS33E05-G5 可部署在各种电子和工业系统中。 在工业自动化设备中，滑动开关常用于模式选择、运行控制和配置设置。可靠的触点性能有助于防止信号中断，并提高系统整体稳定性。 在测试和测量仪器中，精确的切换对于保持精度和用户效率至关重要。KH-SS33E05-G5 提供清晰的操作反馈和可靠的切换动作，从而支持专业级设备的性能。 通信和网络设备通常需要长时间连续运行。该开关采用镀银触点系统，有助于保持低电阻和可靠的连接，从而提高系统的长期可靠性。 其他应用包括： 工业控制系统 电源设备 安全和监控设备 通信终端 智能家居产品 医疗电子 教育设备 消费电子设备 仪器仪表和测试设备 作为更广泛的一部分 Kinghelm 产品组合方面，KH-SS33E05-G5 完善了专为全球客户设计的全系列连接器、天线、射频组件和电子互连解决方案。 质量和环境合规认证 随着国际市场对产品质量和环境责任的要求不断提高，合规认证变得越来越重要。 KH-SS33E05-G5 采用完全符合 RoHS 环保要求的材料制造，不含铅、镉、汞等受限有害物质。这确保了其符合现代环保法规，并支持可持续产品开发。 Kinghelm 公司已建立完善的质量管理体系，以确保产品性能稳定可靠，客户满意度高。公司已成功获得ISO 9001质量管理体系认证和ISO 14001环境管理体系认证。此外， Kinghelm 产品符合 RoHS 和 REACH 环境标准，帮助客户满足国际市场要求。 此外， Kinghelm 已获得国际认可的邓白氏 (DUNS®) 认证，这证明了公司在全球供应链生态系统中的信誉和可靠性。这些认证反映了 Kinghelm致力于质量保证、环境保护和持续改进。 通过结合先进的制造工艺、严格的质量控制程序和国际认可的认证， Kinghelm 为客户提供可靠的电子元件，以支持国内和国际产品开发项目。 Kinghelm KH-SS33E05-G5 规格 结语 此 Kinghelm KH-SS33E05-G5 滑动开关设计可靠，导电性能优异，经久耐用。它采用坚固的通孔设计、POM材质的执行器、H62黄铜端子和全镀银触点，是工业控制设备、通信系统、仪器仪表、电源以及各种电子应用的理想之选。 受支持 KinghelmKH-SS33E05-G5 拥有 ISO 9001、ISO 14001、RoHS、REACH 和 DUNS® 认证等多项认证的质量管理体系，让客户对产品性能和供应可靠性充满信心。 对于寻求可靠滑动开关解决方案的工程师、采购经理和产品设计师而言， Kinghelm KH-SS33E05-G5 是一款实用之选，它结合了优质材料、久经考验的性能和国际合规标准。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。

现代电子设备不断朝着更高的功能、更高的集成度和更紧凑的设计方向发展。随着产品日益复杂，工程师在有限的PCB空间内实现多种工作模式、信号路由选项和电路选择功能时常常面临挑战。传统的开关解决方案可能需要多个元件，这会增加电路的复杂性、组装成本和潜在的故障点。 为了应对这些挑战， Kinghelm KH-SS43D01-G9 滑动开关提供了一种实用高效的解决方案。该开关采用 4P3T（四刀三掷）配置，尺寸紧凑，并具有可靠的通孔安装结构，可实现灵活的多电路控制，同时保持安装简便和长期运行稳定性。它广泛适用于音频设备、工业控制系统、智能家居设备、通信终端、测试仪器以及各种消费电子产品应用。 简化复杂的电路开关要求 随着电子产品功能日益丰富，对多模式运行的需求也持续增长。设备通常需要在不同的工作状态、信号路径或控制功能之间切换。在许多设计中，工程师必须同时管理多个独立的电路，同时还要保持系统架构的简洁性和可靠性。 KH-SS43D01-G9 采用四刀三掷开关机制，满足了这一需求。与传统的单刀开关不同，这种设计允许通过单个元件同时切换多个电路。通过将多个开关功能集成到一个器件中，工程师可以减少所需的元件数量，简化 PCB 布线，并提高整体设计效率。 这种功能在工业控制面板、测试设备和通信系统中尤为重要，因为在这些系统中，同步电路切换至关重要。其结果是设计更简洁，互连点更少，系统可靠性更高。 解决现代电子设备中的空间限制问题 如今电子产品开发面临的最大挑战之一是有限的安装空间。无论是设计便携式设备、智能家居产品还是紧凑型通信设备，工程师都必须仔细优化PCB板上的每一毫米空间。 此 Kinghelm KH-SS43D01-G9 采用紧凑型结构，总长度为 22 毫米，宽度仅为 3 毫米。其纤薄的外形有助于最大限度地利用电路板空间，同时仍能提供便捷的手动操作。 矩形执行器设计带来舒适的切换体验和清晰的位置识别，帮助用户快速选择所需的操作模式。紧凑的尺寸和人性化的操作相结合，使该开关特别适用于对功能性和空间利用率都要求较高的应用场景。 对于希望在不牺牲性能的前提下缩小产品尺寸的设计师来说，KH-SS43D01-G9 提供了一个有效的解决方案。 可靠的安装和长期的机械稳定性 在大规模生产环境中，元件安装效率与电气性能同等重要。组装困难的产品会增加制造成本并降低生产一致性。 KH-SS43D01-G9采用PC引脚通孔安装设计，兼容标准PCB焊接工艺。这种成熟的安装方式简化了组装流程，并支持高效的大规模生产。 除了安装便捷性之外，对于任何频繁使用的开关而言，机械可靠性仍然是至关重要的因素。该开关采用稳定的滑动机构设计，可在操作过程中提供流畅的滑动和清晰的触觉反馈。这有助于最大限度地减少误触，并提升整体用户体验。 其坚固的机械结构也使其使用寿命更长，因此适用于在其运行寿命期间需要反复进行模式转换的设备。 跨多个行业的多功能应用 由于其多电路切换能力和紧凑的设计，KH-SS43D01-G9 可以集成到各种电子系统中。 在音频设备中，它可用于音源选择和功能切换。在工业控制系统中，它支持运行模式切换和信号路由功能。智能家居设备受益于其在有限空间内管理不同控制模式的能力。通信终端可利用该开关进行网络模式选择和信号管理，而测试和测量仪器则可实现通道选择和运行控制功能。 消费电子产品制造商也十分欣赏其在尺寸、功能和安装便捷性方面的平衡。这些特点使得这种转换方案在众多产品类别中都成为一种切实可行的选择。 随着电子系统对灵活性和集成度的要求不断提高，可靠的开关元件变得越来越重要。 Kinghelm KH-SS43D01-G9 为工程师提供了一种高效、节省空间且可靠的多回路控制应用解决方案。 结语 此 Kinghelm KH-SS43D01-G9 4P3T 滑动开关集灵活的电路切换、紧凑的尺寸、简便的安装和可靠的机械性能于一体。无论应用于工业设备、智能家居系统、通信设备、音频产品还是测试仪器，它都能简化电路设计，同时提高运行可靠性。 对于寻求能够处理多种电路路径和工作模式的紧凑高效开关解决方案的工程师而言，KH-SS43D01-G9 是一个实用之选，它既能支持设计灵活性，又能保证长期性能。作为……的一部分 Kinghelm在不断增长的电子元件产品组合中，这款滑动开关继续为现代电子产品开发提供可靠的支持。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。

随着智能汽车、无人机、可穿戴电子产品、工业物联网和智能导航设备的快速发展，高精度定位技术已成为现代电子产品不可或缺的功能。从汽车导航和资产追踪到便携式GPS终端和智能物流系统，全球导航卫星系统（GNSS）已被广泛应用于众多领域。在这些射频接收系统中，表面声波（SAW）滤波器在确保信号稳定性和定位精度方面发挥着至关重要的作用。 Kinghelm KH-SAWF158A 产品图片 为了满足日益增长的多系统导航兼容性需求， Kinghelm 推出了KH-SAWF158A SAW滤波器，这是一款紧凑型低损耗射频滤波器，专为GPS、北斗和GLONASS应用而设计。KH-SAWF158A具有出色的插入损耗性能、高带外衰减和超小型封装，为现代GNSS设备提供可靠的射频滤波解决方案。 对多模GNSS射频滤波器的需求日益增长 近年来，全球导航卫星系统（GNSS）技术已从单系统GPS定位发展到结合GPS、北斗和GLONASS的多模卫星导航。多系统定位显著提高了导航精度、卫星捕获速度和信号稳定性，尤其是在信号干扰和多径效应常见的城市环境、地下停车场和工业场景中。 然而，GNSS信号极其微弱，极易受到LTE、Wi-Fi、蓝牙和其他无线通信系统的干扰。如果没有有效的射频滤波，这些干扰信号和噪声会降低接收机的灵敏度，从而对定位性能产生负面影响。 KH-SAWF158A 正是为应对这些挑战而专门开发的。该器件能够精确过滤目标 GNSS 频段，同时抑制不必要的射频干扰，从而帮助在复杂的无线环境中保持稳定、高质量的信号接收。 结构紧凑，专为现代电子产品设计 随着电子产品不断小型化和集成化，射频元件也必须支持紧凑型PCB设计。KH-SAWF158A采用超小型SMD-5P封装，尺寸仅为1.1 × 0.9 mm，使其成为空间受限应用（例如可穿戴设备、导航模块和便携式电子产品）的理想选择。 该滤波器采用表面声波技术。在器件内部，叉指式换能器将射频电信号转换为沿压电基板表面传播的声波。只有所需频率的信号才能通过，而不需要的频率则会被衰减，从而实现精确的频率滤波。 与传统的LC滤波器方案相比，SAW滤波器具有以下几个优点： 紧凑的尺寸 优异的频率选择性 稳定的高频性能 大规模生产的高度一致性 降低设计复杂度 由于这些优点，SAW 滤波器被广泛用于无线通信和卫星导航系统的射频前端电路中。 KH-SAWF158A 的中心频率为 1.5824 GHz，支持 GPS、北斗和 GLONASS 系统所需的运行频段。 核心性能优势 射频滤波器的性能直接影响GNSS接收机的灵敏度和可靠性。KH-SAWF158A经过优化，具有低插入损耗和强带外抑制能力，可确保稳定的导航性能。 低插入损耗 该滤波器仅提供 2 dB 的插入损耗，最大限度地减少了射频接收链路中的信号衰减。由于卫星信号本身就很弱，因此降低射频损耗对于提高接收机灵敏度和卫星捕获能力至关重要，尤其是在弱信号环境下。 高带外衰减 KH-SAWF158A 提供 40 dB 的衰减性能，可有效抑制以下干扰： LTE通信信号 Wi-Fi信号 蓝牙干扰 谐波噪声和射频杂散信号 这种高抑制能力提高了GNSS接收机的信噪比，增强了整体定位稳定性。 多系统GNSS兼容性 该过滤器支持多种导航系统，包括： 全球定位系统 北斗（指南针） GLONASS 与单系统解决方案相比，多模式GNSS定位可提供更快的卫星跟踪速度、更高的定位精度和更强的抗干扰能力。 标准50Ω阻抗匹配 该器件采用 50 欧姆输入和输出阻抗设计，可轻松与主流射频前端电路集成，并降低系统开发过程中的匹配复杂性。 应用范围广 由于其尺寸紧凑、射频性能可靠，KH-SAWF158A 可广泛应用于各种支持 GNSS 的设备中。 汽车导航系统 现代车辆即使在人口密集的城市环境中也需要稳定、精确的定位性能。KH-SAWF158A有助于提高汽车应用中的GNSS信号质量和导航可靠性。 无人机和无人机 无人机飞行稳定性和航线控制高度依赖精确定位。低插入损耗设计增强了弱信号接收能力，并支持飞行过程中的稳定导航。 智能可穿戴设备 可穿戴电子设备需要高度集成且结构紧凑的组件。KH-SAWF158A 采用微型 SMD 封装，有助于减少 PCB 空间占用，同时保持可靠的 GNSS 性能。 工业物联网和跟踪系统 该过滤器也适用于： 资产追踪设备 智能物流终端 共享出行系统 便携式导航设备 工业定位模块 测量和制图仪器 随着北斗和多模GNSS技术的应用不断扩展，全球市场对高性能射频滤波器的需求也将持续增长。 射频组件的未来发展趋势 在5G通信、智能汽车、物联网设备和卫星导航技术快速发展的推动下，射频元件行业正经历着持续的创新。声表面波（SAW）滤波器凭借其紧凑的尺寸和稳定的滤波性能，仍然是射频前端系统中最重要的元件之一。 随着北斗导航系统的商业化进程加快，对本地化高性能GNSS射频组件的需求也在不断增长。 Kinghelm 公司不断扩展其在射频连接器、天线和滤波解决方案方面的产品组合，为无线通信和导航行业提供可靠的电子元件。 KH-SAWF158A 演示 Kinghelm公司在射频元件开发方面拥有强大的能力，并为客户提供具有竞争力的现代GNSS应用解决方案。 Kinghelm KH-SAWF158A 规格 结语 随着多模卫星导航在现代电子系统中变得越来越重要，射频前端性能对定位精度和信号稳定性起着至关重要的作用。 Kinghelm KH-SAWF158A SAW 滤波器结合了低插入损耗、高衰减性能、紧凑封装和多系统兼容性，为 GPS、北斗和 GLONASS 应用提供高效的射频滤波解决方案。 随着智能交通、工业物联网、无人机和可穿戴电子产品的不断扩展，像 KH-SAWF158A 这样的高性能 GNSS 射频滤波器将继续支持全球范围内更可靠、更精确的定位系统的发展。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-SAWF158A查看产品详细信息

在当今瞬息万变的电子行业，人们往往关注处理器、显示屏、电池和无线通信技术，却忽略了电子设备内部那些虽小却至关重要的组件。事实上，许多产品高度依赖基础电子元件来确保性能稳定和用户交互流畅。其中，触觉开关扮演着举足轻重的角色。 从智能家居设备和蓝牙音箱到工业控制器、医疗器械和汽车电子产品，触觉开关几乎广泛应用于所有电子产品中。它们负责设备的电源开关、功能切换、菜单控制以及人机交互。 Kinghelm KH-6X6X9H-TJ-FS 产品图片 随着电子设备不断向小型化、智能化和高可靠性方向发展，对高质量触觉开关的需求也在不断增长。 Kinghelm KH-6X6X9H-TJ-FS 触觉开关旨在满足这些市场需求，具有稳定的电气性能、耐用的机械结构以及对各种电子应用的出色兼容性。 智能电子产品对触觉开关的需求日益增长 智能电子和物联网技术的飞速发展显著扩大了全球电子设备市场。设备变得越来越小巧、集成度越来越高、智能化程度越来越高，对系统内的每个组件都提出了更高的要求。 作为最常用的电子控制元件之一，触觉开关直接影响着设备的运行稳定性和用户体验。无论是在消费电子产品、工业自动化还是智能家居系统中，用户都期望按钮能够快速响应、操作流畅，并在多年反复使用后依然保持可靠性。 例如，智能锁需要长期稳定运行，工业设备需要抗震性能，而消费电子产品则注重舒适的触觉反馈。这些不同的应用场景加速了对耐用且高可靠性触觉开关的需求。 来自 KH-6X6X9H-TJ-FS 的触觉开关 Kinghelm 专为现代电子控制系统而开发。凭借其经典的 6×6mm 设计和可靠的性能，它已成为众多电子产品制造商的热门选择。 经典结构设计增强可靠性 在电子制造业中，结构设计往往决定了元件的耐用性和兼容性。 KH-6X6X9H-TJ-FS 采用直插式 DIP 安装结构，尺寸为 6mm × 6mm，高度为 9mm。这种标准尺寸在电子行业被广泛接受，使其与众多 PCB 布局和电路设计具有高度兼容性。 与表面贴装式触觉开关相比，通孔式开关具有更高的焊接可靠性和更好的机械稳定性。它们尤其适用于工业设备、家用电器以及在振动或长期使用环境下运行的产品。 该开关采用单刀单掷 (SPST) 结构，可提供快速稳定的信号传输。其圆形黑色按钮也提供了清晰的触觉反馈和舒适的用户操作体验。 对于现代电子产品而言，高质量的按钮不仅仅意味着功能正常，还必须具备耐用性、一致的反馈和长期的可靠性。 适用于多个行业的可靠性能 随着电子产品技术的不断进步，开关的可靠性和使用寿命的重要性也日益凸显。 KH-6X6X9H-TJ-FS 的额定电压为 DC12V 50mA，适用于低压控制电路。其接触电阻最大限制在 50mΩ，有助于降低电损耗并提高运行过程中的信号稳定性。 按键操作力约为 250gf，提供均衡的触觉反馈，既能防止误触，又能保持舒适的按键操作体验。这种优化的按键力值非常适合工业和消费电子应用。 此外，该开关的机械寿命超过100,000万次循环，即使在频繁使用的情况下也能确保长期耐用性。对于电子产品制造商而言，更长的开关寿命意味着更低的维护成本和更高的产品可靠性。 该开关还具有0.3±0.1mm的短行程，从而实现快速响应和精确控制。这种性能特点在需要快速高效用户交互的现代电子设备中尤为重要。 在电子行业中应用广泛 由于其通用尺寸和稳定的性能，KH-6X6X9H-TJ-FS 触觉开关可广泛应用于各种电子领域。 在消费电子产品领域，它适用于蓝牙音箱、遥控器、游戏设备、无线配件和便携式电子产品。随着智能便携设备需求的持续增长，触觉开关仍然是用户控制系统中不可或缺的组件。 在智能家居应用中，触控开关广泛应用于智能面板、智能照明系统、安防设备和智能门锁。这些产品通常需要连续运行数年，因此长期可靠性至关重要。 工业自动化是另一个主要应用领域。工业设备需要能够承受振动、反复操作和恶劣工作环境的组件。与许多表面贴装式开关相比，通孔式触觉开关具有更强的机械稳定性，使其成为工业控制系统的理想选择。 该开关也可应用于医疗电子产品、通信设备和汽车电子系统，在这些领域中，稳定的信号控制和紧凑的结构设计至关重要。 触觉开关行业的未来趋势 随着人工智能物联网、智能制造和工业自动化技术的发展，触觉开关市场也在不断发展演变。 小型化仍然是电子行业的主要发展趋势之一。未来的电子设备将继续需要尺寸更小、集成度更高、功能更强大的元件。 与此同时，更高的耐用性要求也变得日益重要。用户期望电子设备的使用寿命更长，这促使制造商不断改进开关寿命、触点材料和生产质量。 自动化和智能制造也在推动行业朝着更高的精度和一致性发展。现代生产线需要尺寸稳定、焊接可靠且质量控制标准卓越的零部件。 近年来，中国电子元器件制造商在技术研发和供应链能力方面取得了显著进步。例如，一些知名品牌就已崭露头角。 Kinghelm 不断提高产品质量、制造标准和全球市场竞争力。 随着全球电子行业的不断发展，高质量的触觉开关仍将是支撑下一代智能设备的关键组件。 Kinghelm KH-6X6X9H-TJ-FS 规格 结语 触觉开关虽然只是电子系统中的小型元件，却对设备功能和用户体验起着至关重要的作用。可靠的触觉反馈、稳定的电气性能和较长的使用寿命，都是现代电子产品的关键因素。 来自 KH-6X6X9H-TJ-FS 的触觉开关 Kinghelm 紧凑的设计结合了经典的通孔结构、可靠的电气性能、精确的触觉响应和持久的机械寿命。 该触觉开关具有广泛的应用潜力，可用于消费电子产品、智能家居系统、工业控制设备、医疗设备和通信产品，为寻求稳定且经济高效的控制元件的电子产品制造商提供可靠的解决方案。 随着电子技术的不断进步，像触觉开关这样的小型元件将继续在世界各地发挥重要作用，使电子产品更加智能、可靠和人性化。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。

随着电子设备不断向紧凑型和高密度设计发展，连接器的选择在PCB开发中变得日益重要。在智能设备、工业控制器、通信模块和嵌入式系统等应用中，工程师通常需要既能节省电路板空间又能保持稳定电气性能的连接器。 此 Kinghelm KH-1.27PH180-2X6P-L7.2-SMT 是一款间距为 1.27mm 的双排 SMT 针座，专为自动化表面贴装组装而设计。凭借其紧凑的 2×6P 结构、180° SMT 布局和定位柱设计，这款连接器适用于需要高效空间利用和可靠连接的现代 PCB 布局。 Kinghelm KH-1.27PH180-2X6P-L7.2-SMT Product Image PCB设计中的空间限制：为什么紧凑型连接器很重要 在小型电子产品中，PCB空间始终有限。传统的2.54mm针脚排针可能占用过多的电路板面积，从而增加布线和元件布局的难度。 KH-1.27PH180-2X6P-L7.2-SMT 采用 1.27mm 间距结构，使工程师能够在更小的封装尺寸内集成 12 个引脚。双排设计提高了连接密度，同时有助于优化整体 PCB 布局。 其 180 度 SMT 安装结构也支持低矮安装，使其适用于紧凑型控制板和通信模块。 提高SMT生产效率 现代电子产品制造高度依赖自动化SMT装配线。专为表面贴装设计的连接器有助于减少人工操作，提高生产一致性。 本篇 Kinghelm SMT引脚接头采用带定位柱的SMD封装，有助于在高速贴片过程中保持贴片稳定性。该结构兼容标准回流焊工艺，支持高效的大规模生产。 方形引脚设计还能提高组装过程中焊点的稳定性，帮助制造商减少 SMT 工艺中的对准问题。 日常应用中稳定的电气连接 连接器可靠性直接影响信号传输和设备稳定性。接触不良可能导致通信不稳定或系统间歇性运行。 KH-1.27PH180-2X6P-L7.2-SMT 连接器采用镀金黄铜触点，有助于减少氧化并保持稳定的导电性。其额定电流为 1A，对接引脚长度为 4mm，适用于各种低功率信号传输应用。 其工作温度范围为-40°C至+105°C，因此可用于不同的环境条件，包括工业和嵌入式系统。 典型应用场景 这款 1.27mm 双排 SMT 针座可用于多种电子产品，包括： 工业控制板 智能家居设备 通讯模块 物联网传感器系统 嵌入式开发板 消费电子设备 紧凑型控制器模块 紧凑的SMT结构使其特别适用于需要高密度PCB布局的产品。 Kinghelm KH-1.27PH180-2X6P-L7.2-SMT Specification 工程师连接器选择技巧 在为PCB项目选择SMT引脚接头时，工程师应考虑以下几个重要因素： PCB空间限制 SMT组装兼容性 针数要求 连接器高度和配合结构 工作温度范围 信号传输稳定性 此 Kinghelm KH-1.27PH180-2X6P-L7.2-SMT 兼具尺寸紧凑、SMT 兼容性和实用连接性能等优点，适用于各种电子设计项目。 结语 随着PCB设计日趋紧凑和集成化，选择合适的连接器对产品可靠性和生产效率都至关重要。 Kinghelm KH-1.27PH180-2X6P-L7.2-SMT 双排 SMT 针座采用 1.27mm 间距、SMT 结构和稳定的连接设计，为高密度电子应用提供了一种实用的解决方案。 对于从事紧凑型 PCB 项目的工程师来说，在设计阶段早期选择合适的 SMT 引脚接头可以帮助简化布局规划并提高组装一致性。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。

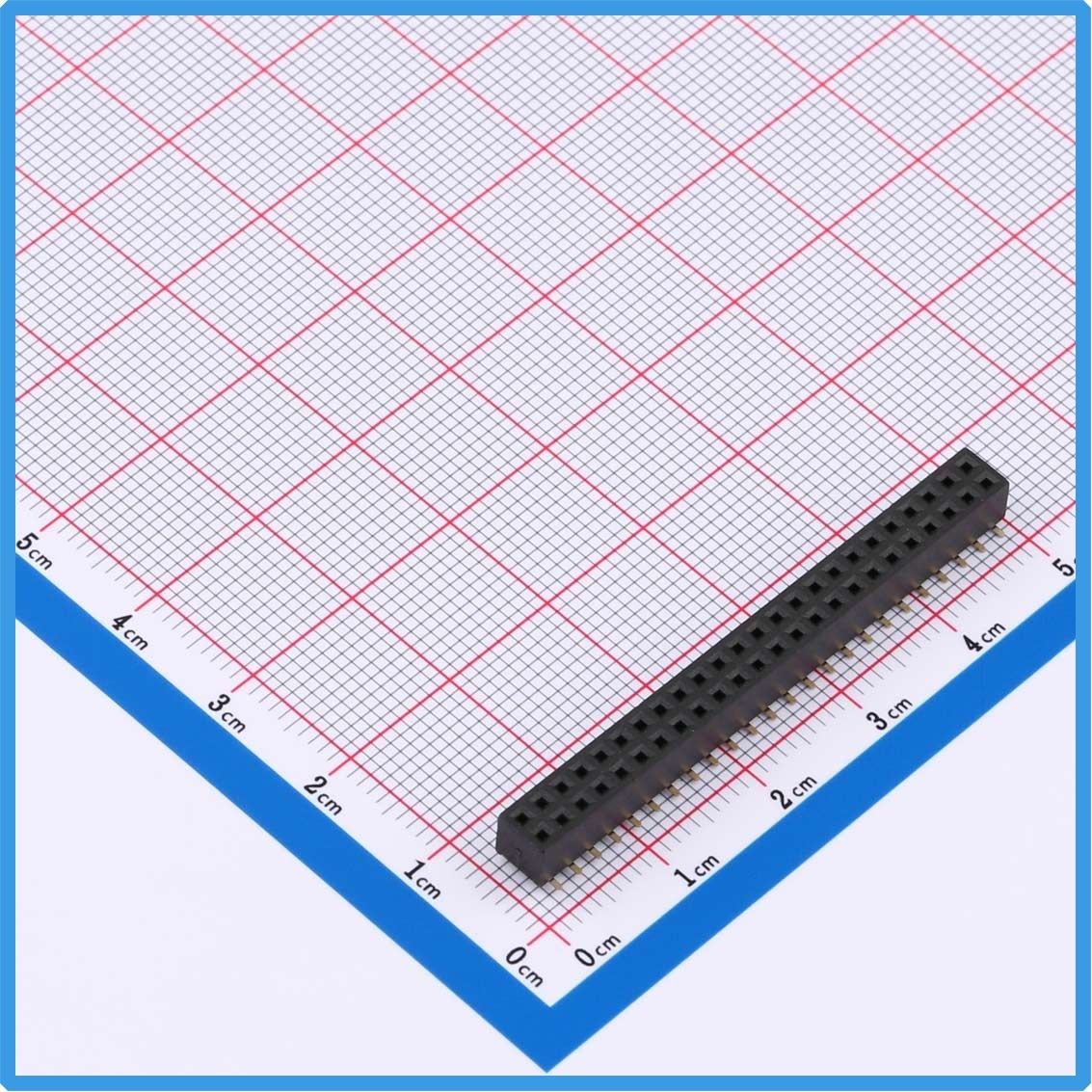

随着现代电子产业的飞速发展，精密连接器作为电子设备电路连接的核心部件，对信号传输和电流传导至关重要。随着电子产品向小型化、集成化和智能化方向发展，市场对连接器的尺寸精度、稳定性、适应性和耐久性提出了更高的要求。 Kinghelm作为连接器行业的资深制造商，我们推出KH-2FH-2X24P-H4.3-SMT表面贴装母头，以满足工业和民用电子设备的生产需求。该产品采用标准化的结构设计、优质原材料和严格的生产测试工艺，已成为中小型电子设备布线连接的首选配件，广泛应用于各种工业和商业电子场景。 Kinghelm KH-2FH-2X24P-H4.3-SMT 产品图片 1. 精密装配的基本产品规格 这款母头连接器采用标准化规格，兼容主流SMT生产工艺，满足自动化批量组装的需求。型号为KH-2FH-2X24P-H4.3-SMT，采用2mm间距、2排24引脚设计。紧凑的布局有效节省PCB安装空间，符合现代电子产品小型化、轻量化的发展趋势。采用SMD封装，与SMT加工工艺完美兼容，无需人工焊接引脚，即可由自动化设备直接贴装，大幅提升生产效率，适用于大规模电子生产线。 在包装和物理参数方面，该产品采用管状包装。这种包装方式可在运输和储存过程中保护引脚结构，防止引脚弯曲、氧化和碰撞损坏，从而确保产品质量稳定。单个产品净重仅为2.625克。轻巧的特性不会给电路板增加额外负载，使其适用于结构稳定性与装配灵活性兼顾的轻薄电子设备的组装和生产。4.3毫米的适中高度使其能够适配大多数常规PCB安装空间，具有出色的通用性。 2. 确保设备可靠运行的核心电气性能 电气性能是评价连接器质量的核心标准，也是保证电子设备安全稳定运行的关键。KH-2FH-2X24P-H4.3-SMT母头连接器经过专业测试和校准，具有均衡且高质量的电气参数，适用于民用和工业领域的常规低压电路。其额定电流高达1.5A，可提供稳定的电流承载能力，满足常用电子元件和控制电路板的供电和信号传输需求。 该产品在绝缘性和导电性方面表现卓越。最小绝缘电阻可达1000MΩ，有效防止漏电和交叉电流，避免电路短路和静电干扰，从而提高用电安全性。最大接触电阻控制在20mΩ以内，降低传输过程中的能量损耗和发热，确保高效平稳的电力和信号传输。此外，其耐压高达AC 500V，能够承受短期电压波动，适应复杂的电源环境，减少电压不稳造成的元件损耗。 3. 强大的环境适应性，适用于多种应用场景 这款母接头针对不同的地理和工作环境进行了优化，工作温度范围宽广，从-40°C到+105°C。即使在极低温的户外工业控制设备和密封高温集成电子器件中，它也能保持稳定的物理结构和电气性能，不会因温度变化而出现材料老化、接触不良或绝缘失效等问题。 本产品采用优质绝缘塑料和高弹性导电端子，并经先进的表面处理工艺处理，具有优异的抗氧化和耐腐蚀性能，可有效抵御潮湿、多尘等恶劣环境，延长使用寿命。所有产品出厂前均经过严格的测试，包括绝缘测试、耐压测试和插入测试。牢固的结构设计可防止松动，确保出色的接触稳定性，避免信号中断，降低后期维护成本。 4. 应用范围广泛，适用于各种电子设备 KH-2FH-2X24P-H4.3-SMT母座结构紧凑、性能稳定、安装便捷，应用范围广泛。在工业领域，它适用于工业控制主板、自动传感设备和小型工业控制模块，确保工业设备的连续稳定运行。在商业和民用领域，它可用于智能家居电路板、通信电子配件、办公自动化设备和数字控制模块。 此外，该封装方式兼容大规模标准化生产，其管状封装和SMT贴片工艺可与自动化生产线无缝衔接，减少人工装配误差，提高装配精度，非常适合电子厂商批量采购。凭借整齐的引脚排列和稳定的传输性能，该封装在嵌入式电子、智能检测仪器等细分领域也具有广阔的应用前景。 Kinghelm KH-2FH-2X24P-H4.3-SMT 规格 5. 总结：高性价比的精密连接组件 总之， Kinghelm KH-2FH-2X24P-H4.3-SMT母座具有标准化的规格、稳定的性能和广泛的适用性等多项优势。2mm的精确间距和SMD贴片设计满足现代电子生产的要求。优异的电气参数确保电路安全运行，宽温范围使其能够适应各种工作环境。严格的工厂检验确保了产品的可靠性。在电子行业不断升级的背景下，这款高性价比、高可靠性的母座为工业制造和民用电子行业提供了强大的支持。它为各种电子设备提供安全、稳定、高效的电路连接解决方​​案，是精密电子布线中不可或缺的高品质连接元件。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-2FH-2X24P-H4.3-SMT查看产品详细信息

随着电子设备不断朝着小型化和高集成度方向发展，连接印刷电路板（PCB）和外部线路的连接器必须在有限的空间内提供稳定可靠的连接。螺钉端子因其接线简便、锁定可靠且无需专用压接工具，被广泛应用于工业控制、智能家居设备、电源模块等领域。 Kinghelm KH-A2508-03AB 立式 SMT 螺钉端子正是这样一款产品，它兼具紧凑的布局和强大的性能。 Kinghelm KH-A2508-03AB 产品图片 产品定位和基本结构 KH-A2508-03AB 属于线对板连接器系列螺钉端子。它采用 1x3P 引脚配置（单排三位），共有 3 个引脚。相邻引脚间距为 2.5 mm，属于紧凑型间距。与传统的 5.0 mm 或 3.81 mm 端子相比，2.5 mm 的间距允许在相同的 PCB 面积上实现更多的连接点，有助于满足高密度布线需求。 该端子采用“垂直SMT”（垂直表面贴装）方式。焊接完成后，端子本体垂直于电路板，其引脚直接连接到PCB焊盘，可进行回流焊或手工焊接。这种垂直SMT方式避免了占用电路板背面的空间（与通孔元件不同），并且兼容自动化贴片组装，从而提高了生产效率。尺寸方面，端子距电路板的高度（Z轴）为9.5毫米，板边宽度（Y轴）为8毫米。这两个关键尺寸为机械工程师提供了精确的间隙和外壳设计指导，确保端子与产品外壳之间不会发生干涉。 电气性能：符合标准低压要求 电气额定值是判断终端可用性的主要标准。 Kinghelm KH-A2508-03AB 的额定电流为 3A AC/DC，额定电压为 250V AC/DC。这些额定值涵盖了绝大多数低压控制信号传输和低功耗电源连接场景，例如传感器信号采集、PLC I/O 扩展模块、LED 驱动器电源输入以及小型开关电源的辅助绕组。选择此端子时，用户只需确保电路中的最大连续电流不超过 3A，且最高工作电压不超过 250V 即可。 接触电阻和绝缘电阻反映了端子自身的导电质量和隔离能力。KH-A2508-03AB 的最大接触电阻为 20 mΩ，这是一个非常低的数值。低接触电阻意味着端子、导线和 PCB 焊盘之间的接触界面处的电压降和发热量可以忽略不计，从而降低能量损耗并延长产品寿命。对于绝缘电阻，该产品保证最低为 1000 MΩ（即 1 GΩ）。这确保了相邻引脚之间以及引脚与周围接地层之间极高的隔离度，有效防止漏电流串扰——这对于模拟或低压信号传输尤为重要。 介电强度是衡量绝缘系统安全裕度的重要指标。该端子可承受1000V交流电压持续一分钟而不发生击穿或闪络。尽管额定工作电压仅为250V，但1000V耐压测试证明，绝缘材料和结构设计提供了充足的安全余量，足以应对短期过电压或浪涌事件。 材料选择：兼顾导电性、耐热性和阻燃性 连接器材料直接决定其可焊性、环境耐受性和使用寿命。对于 KH-A2508-03AB 而言， Kinghelm 触点采用黄铜为基材，表面镀锡。黄铜具有良好的导电性和足够的机械强度，即使反复插拔或螺丝锁紧后也能保持弹性接触。镀锡显著提高了可焊性——无论是回流焊还是手工焊接，都能快速形成良好的焊点——同时还具有抗氧化和耐腐蚀性，适用于典型的室内环境长期使用。 绝缘外壳采用 PA6T 塑料制成。PA6T 是一种高性能聚酰胺，以其高耐热变形温度（通常 >260°C）和低吸湿性而著称。这使得 KH-A2508-03AB 能够承受无铅回流焊的峰值温度（通常为 245–260°C），而不会发生软化、变形或尺寸不稳定。与普通尼龙（例如 PA66）相比，PA6T 在高温下具有更优异的尺寸稳定性。 就阻燃性而言，端子外壳达到了 UL94 V-0 等级。这对于塑料材料来说是一个很高的标准。垂直燃烧测试要求，经过两次 10 秒的点火后，火焰在 10 秒内自行熄灭，且不会有燃烧的滴落物引燃下方的棉线。V-0 等级意味着即使发生电气过载或外部火源，外壳材料也能迅速自熄，从而大大降低火势蔓延的风险。 工作温度和使用范围 根据规格说明，KH-A2508-03AB 的额定工作温度范围为 -25°C 至 +85°C。该范围涵盖了绝大多数商业和工业室内应用，例如普通工厂车间、家用电器和办公设备。值得注意的是，当端子在接近上限温度且承载 3A 满电流的情况下长时间工作时，内部温升可能会增加环境温度。因此，设计人员应根据实际散热情况适当降低额定值，或在高密度布局中预留通风缝隙。 典型应用场景 基于以上参数，可以确定几个典型的应用方向： 工业自动化设备例如小型PLC的I/O扩展模块、固态继电器模块和步进电机驱动控制接口。螺钉式结构可牢固地固定现场连接的多股柔性导线，并能承受中等程度的振动。 智能家居和家电控制板例如，空调主控板、洗衣机显示面板和智能马桶控制盒等都属于此类应用。2.5毫米的间距有助于减小电路板尺寸，而垂直SMT封装形式则适用于单面布局。 LED照明电源：恒流驱动器或调光模块中输入电源线与输出LED板之间的连接。3A/250V的额定值足以满足大多数住宅和商业照明应用的需求。 仪表：用于数据采集模块、传感器变送器和功率计的信号端子——这些应用需要方便的接线和可靠的接触。 电池管理系统：某些低压 BMS 保护板上的平衡线或检测线。 Kinghelm KH-A2508-03AB 规格 使用注意事项 为了充分发挥 KH-A2508-03AB 的性能，以下几个实际问题值得注意： 线材选择对于 3A 电流，建议使用 24–28 AWG 的铜芯导线（横截面积约为 0.2–0.8 mm²）。剥线长度一般应为 5–7 mm，注意不要划破铜线芯。 螺丝拧紧扭矩请勿施加过大的扭矩，否则可能会压扁钢丝或损坏螺纹。建议扭矩范围为 0.2–0.4 N·m——实际操作中，拧紧至贴合即可，并再轻轻拧一圈。 焊接工艺手工焊接时，烙铁头温度应≤350°C，每个焊点的加热时间≤3秒。回流焊时，应遵循PA6T材料的耐热等级；峰值温度不应超过260°C。 环保虽然产品的工作温度可低至-25℃，但在长期低温或温差较大的环境下，请注意外壳与焊点之间的热膨胀匹配。避免直接在强腐蚀性环境或有冷凝水的地方使用。 结语 此 Kinghelm KH-A2508-03AB 螺钉端子采用紧凑的 1x3P、2.5mm 间距结构，可提供 3A/250V 的可靠电力传输。镀锡黄铜触点确保低接触电阻和良好的焊接性能，而符合 UL94 V-0 阻燃标准的 PA6T 外壳则提供高耐热性和防火安全性。垂直 SMT 安装方式和 9.5mm 的板间高度使其在空间受限的 PCB 布局中具有显著优势。无论是在工业应用、智能家居电子产品还是电源模块中，该端子都能在狭小空间内提供稳定可靠的线对板连接。如果您正在寻找一款既能节省电路板空间又不影响可靠性的螺钉端子，那么 KH-A2508-03AB 将是您的理想之选。 Kinghelm KH-A2508-03AB 非常值得考虑。 关于我们 Kinghelm 深圳 Kinghelm 电子有限公司（www.kinghelm.net）拥有来自清华大学和电子科技大学的技术骨干，并引进了海外归国专业人才。 Kinghelm 能够开发高可靠性、高性能的天线和连接器产品。KH系列产品“Kinghelm“品牌产品包括北斗/GPS天线、射频适配器连接器、插头连接器、电气数据连接器、端子、定制车辆线束、工业/医疗连接器和特殊天线连接器。”Kinghelm 连接世界” Kinghelm 随着中国北斗产业的发展而成长。公司最初为汽车制造商供应北斗/GPS双模天线、IPEX终端和射频适配器电缆， Kinghelm 公司持续开发产品。目前，公司拥有WiFi、蓝牙、NB-IoT、LoRa、Zigbee、UWB和GSM天线、RFID标签、射频适配器电缆、标准微波天线、车用级SMA、SMB、FAKRA接头座、同轴电缆等产品系列，并可根据客户图纸或样品定制非标天线连接器。 KH-A2508-03AB查看产品详细信息
